卡丁车驾驶舱支撑踏板结构设计

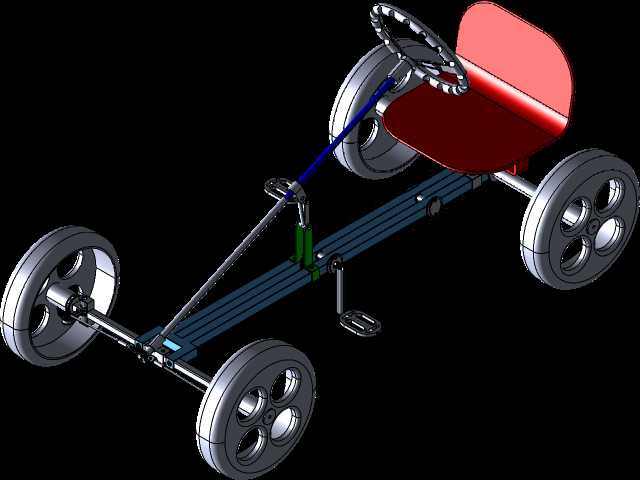

　　在场地娱乐卡丁车、专业竞技卡丁车的车架总成设计中，踏板支撑横梁是连接左右车架纵梁、为驾驶员脚部提供操作支点与踩踏承载的核心结构件，这类构件直接决定驾驶过程中脚部操作的稳定性，也关系到整车碰撞时驾驶舱前部的结构刚度。日常场地运营的卡丁车，每天要承载上百人次的踩踏操作，加上过弯时驾驶员脚部施加的侧向支撑力，还有紧急制动时的瞬间冲击力，对这个构件的抗变形能力、安装定位精度都有很实际的要求。

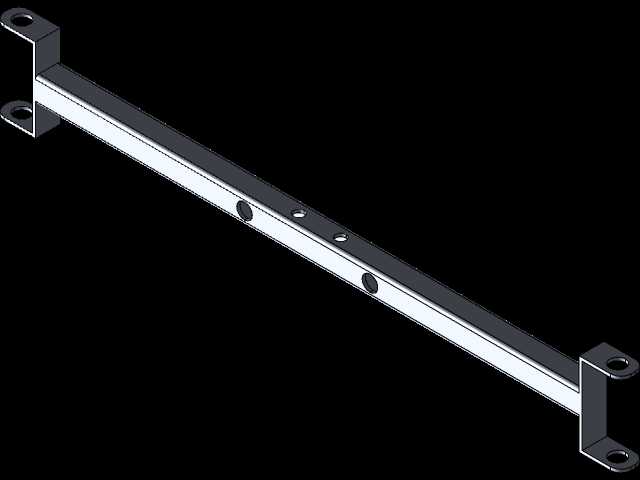

　　从结构设计逻辑来看，这个踏板构件采用两端折弯安装座配合长直横梁的主体结构，两端的Z型折弯安装耳上预留了同轴的安装通孔，安装时可以直接通过螺栓与车架两侧的纵梁立面贴合固定，不需要额外设计转接支架，能减少装配环节的累计误差。安装耳的折弯处做了圆弧过渡处理，避免应力集中导致的长期使用疲劳开裂，毕竟卡丁车在场地里持续过颠簸路肩、高速过弯时，这个位置会持续承受交变载荷，直角折弯很容易在高频振动下出现裂纹。

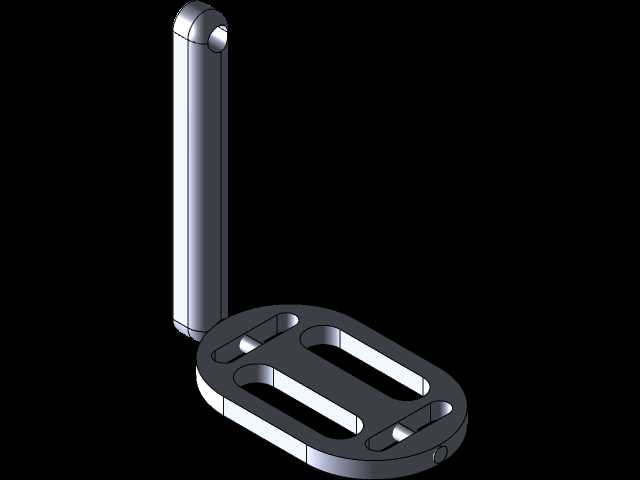

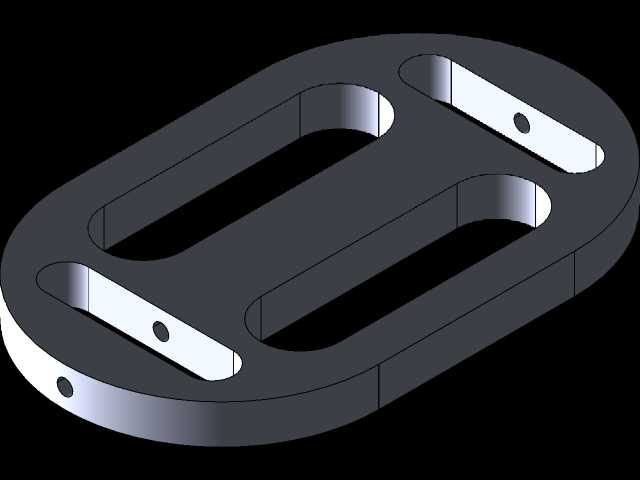

　　横梁主体采用矩形截面的型材结构，相比同重量的圆管或者角钢结构，矩形截面在垂直踩踏方向的抗弯模量更高，能在控制整体重量的前提下，保证中部踩踏区域的刚度，不会因为驾驶员大力踩踏出现明显的下挠变形。横梁朝向驾驶员的一侧，均匀预留了多个安装孔位，这些孔位一方面可以用来固定油门、制动踏板的安装支座，另一方面也能根据不同驾驶员的身高、腿长，调整踏板的前后安装位置，适配不同体型驾驶者的操作习惯，不用重新打孔破坏横梁主体结构。横梁上额外设置的几个沉孔，是用来固定防滑踏板面的，安装带防滑纹理的金属踏板皮之后，即使驾驶员鞋底沾有场地的尘土、水渍，也不会出现打滑的情况，保证制动、油门操作的可靠性。

　　从安装边界来看，两端安装耳的孔位间距是匹配常规娱乐卡丁车车架的前部内宽设计的，安装时不需要对原有车架进行切割、焊接改造，直接替换同规格的老旧构件即可，维护更换的效率很高。整个构件的表面做了发黑防锈处理，能适应户外场地多雨、多尘的使用环境，减少日常维护的防锈处理工作量。设计过程中特意控制了横梁的离地高度，既保证驾驶员踩踏时腿部有自然的弯曲角度，不会因为位置过高导致腿部操作疲劳，也避免横梁位置过低在过起伏路面时剐蹭场地地面，造成构件变形或者行驶卡滞。

　　在实际的建模过程中，需要重点关注两端安装孔的同轴度公差，如果两个安装孔的同轴度偏差过大，装配时螺栓会出现强行别劲的情况，长期使用会导致螺栓断裂或者安装耳变形。另外横梁上的踏板安装孔位的位置度公差也要控制在合理范围，不然会出现踏板安装后卡滞、回位不顺畅的问题，直接影响驾驶安全。折弯部位的圆角半径要匹配所选板材的厚度，避免折弯时出现外侧开裂、内侧起皱的工艺缺陷，保证批量加工时的成品率。这个结构除了用在卡丁车上，也可以经过尺寸调整后，用在小型全地形车、场地观光车的驾驶舱踏板支撑部位，核心的设计逻辑是相通的，都是在有限的安装空间内，用尽可能轻的重量实现足够的承载刚度，同时预留足够的调节空间适配不同的使用需求。
