封闭式同步带直线滑台模组结构设计

　　这款封闭式同步带直线滑台，是面向自动化产线点位搬运、工位移栽场景开发的线性执行部件，在3C电子小件分拣、包装线物料推送、检测设备探头进给这类需要长行程高速往复运动的工位上适配性极强，相比丝杆类滑台，它的运行线速度更高，长行程下没有丝杆垂度带来的精度损耗，维护成本也更低，适合中低负载、高节拍的连续作业工况。

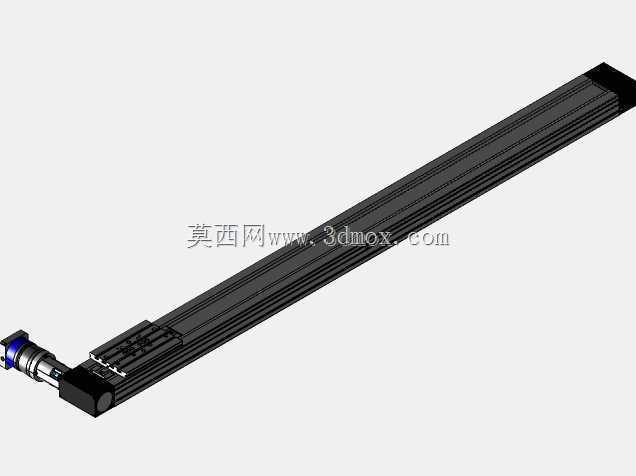

　　从结构设计逻辑来看，主体采用铝型材作为基座承载框架，型材截面做了封闭式筋条设计，既可以保证整体刚性，又能在滑台运行时阻挡车间内的粉尘、切削碎屑落入同步带与导轨配合面，减少异物卡滞带来的运行故障，适合机加工车间、包装车间这类多尘的生产环境使用。型材两侧集成了嵌入式直线导轨，导轨安装面与型材基座一次挤压成型后做精铣加工，平行度控制在每米0.02mm以内，避免后期装配时的二次校准误差，滑块与滑台动子座通过螺栓刚性连接，负载直接通过滑块传递到型材基座，不会对同步带产生额外的倾覆力矩。

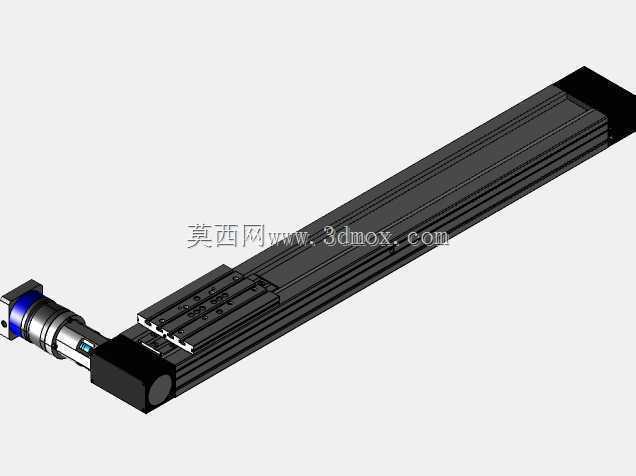

　　驱动端布置在滑台的一端，采用侧装式伺服电机安装位，电机输出轴通过同步轮与传动带连接，同步轮做了齿形淬硬处理，和同步带的啮合间隙控制在0.1mm以内，减少反向传动时的回程间隙，保证点位定位的重复精度。滑台动子座内部设计了同步带压块结构，压块做了齿形咬合面，和同步带齿面完全贴合后通过螺栓锁紧，不会出现高速运行时同步带打滑、动子座窜动的问题，动子座表面预留了标准的螺纹安装孔阵列，可以直接搭载气动夹爪、检测探头、小型工装等执行部件，不需要额外加工转接板，减少装配工作量。

　　安装边界上，这款滑台的型材基座底部设计了通长的T型安装槽，既可以从端部滑入T型螺栓做整段固定，也可以在指定位置加装侧面安装块做侧装、倒装使用，适配不同设备的安装空间需求。端部的电机安装座做了可拆卸设计，如果现场安装空间受限，可以将电机安装座更换为90度转角结构，搭配同步轮转向结构缩短整体安装长度，适配紧凑空间的设备布局。滑台的两端都设计了聚氨酯缓冲块，当动子座运行到行程极限位置时，缓冲块可以吸收动子的冲击动能，避免硬碰撞损坏导轨或者同步带结构，同时端部预留了光电传感器的安装槽位，可以直接加装原点、限位传感器，不需要额外设计传感器安装支架，缩短设备开发的设计周期。

　　实际选型使用时，需要根据搭载的负载重量、运行节拍调整同步带的预紧力，预紧力过大容易加快同步带和轴承的磨损，预紧力过小则会出现传动间隙、高速运行时抖动的问题，这款滑台的张紧结构设计在从动端，通过调整螺栓就可以改变从动轮的位置，实现同步带预紧力的调节，不需要拆解滑台主体结构，现场维护调整十分方便。封闭式的外罩设计还可以降低同步带高速运行时产生的噪音，相比开放式同步带滑台，运行噪音可以降低5-8分贝，适合对车间噪音有要求的生产场景。滑台的整体截面尺寸控制合理，在保证刚性的前提下尽可能缩小了横向占用空间，多轴组合搭建龙门结构时，不会因为单轴截面过大增加整体设备的外形尺寸，适合搭建多轴运动平台完成平面内的点位移栽作业。
