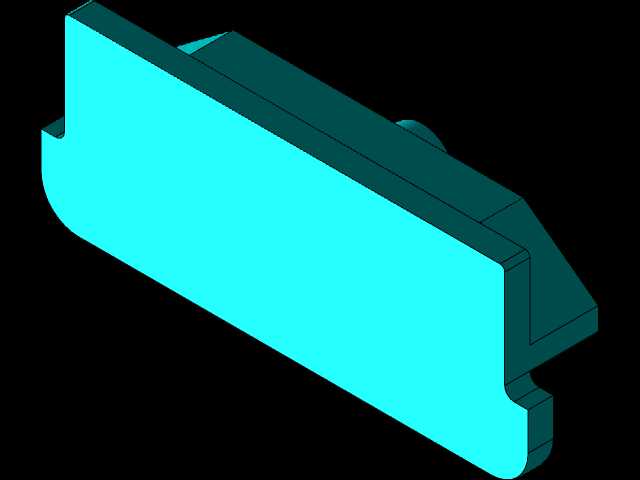

带侧边限位凸台的长条形机械结构件

　　该结构件属于设备装配体系里的定位限位类构件，在各类工装夹具、自动化输送线侧边定位、小型设备壳体内部支撑场景中应用广泛，日常工况下主要承担两个核心作用：一是作为相邻运动部件的行程限位挡块，二是作为狭长空间内的辅助支撑承力件，避免相邻薄壁构件在受力时出现形变偏移。从结构设计逻辑来看，主体采用等厚薄壁长条形构型，整体截面沿长度方向保持一致，能够在狭长安装空间内最大化利用布置空间，同时减少不必要的材料冗余，控制构件自身重量。构件两端设置的不对称凸台结构是设计核心，其中一端的下凹缺口与上凸卡边，能够直接卡入对应安装基座的预留卡槽内，不需要额外设计复杂的锁紧结构即可实现预定位，装配时可以先将该端卡入卡槽完成初步固定，再处理另一端的连接点位，

　　大幅降低狭小空间内的装配操作难度。另一端的凸起圆柱结构，是为配套的复位弹簧或者导向销预留的安装位，能够直接与标准件配合，不需要额外加工适配结构，减少装配环节的二次加工工作量。从安装边界维度考量，该构件的主体厚度、凸台突出高度都经过适配性设计，安装后与相邻运动部件的预留间隙控制在0.2-0.5mm区间，既不会因为间隙过小出现运动卡滞，也不会因为间隙过大导致限位精度不足，在常规的中低速往复运动场景下，限位重复精度能够满足普通工装的定位要求。构件的侧边做了小角度倒角处理，一方面是去除机加工后的锐边毛刺，避免装配过程中划伤操作人员或者相邻零件的表面涂层，另一方面在构件卡入安装位时，倒角能够起到导向作用，即使安装位存在小幅的加工公差，

　　也能顺利滑入卡槽完成装配。在受力设计层面，构件的转角位置都设置了微小的工艺圆角，避免应力集中导致构件在频繁受冲击的工况下出现开裂，尤其是两端凸台与主体连接的位置，是受力时的应力集中区域，圆角过渡能够有效分散冲击载荷，提升构件的使用寿命。该结构件的安装方式灵活，既可以通过侧边凸台卡接固定，也可以在主体平面上预留沉头孔位采用螺丝锁紧，能够适配不同设备的安装空间要求，在一些不需要频繁拆卸的工位上，甚至可以采用粘接的方式完成固定，适配多种装配工艺需求。从实际使用场景出发，这类结构件常被用在小型自动化设备的料道侧边，作为物料输送过程中的侧边挡边，避免物料在输送过程中偏离轨道；也可以用在抽屉类滑动结构的两端，作为滑动行程的极限限位，

　　避免滑动构件脱出导轨；在一些小型工装夹具上，该构件还可以作为工件定位的靠面，配合夹紧机构完成工件的快速定位，不需要额外制作复杂的定位块。设计过程中充分考虑了加工工艺性，主体结构采用常规的铣削加工即可完成，不需要特殊的刀具或者复杂的加工工序，单件加工时间短，适合批量生产，同时结构对称度要求不高，普通精度的加工设备即可满足公差要求，能够有效控制生产制造成本。
