剪叉式重载作业升降承载平台结构

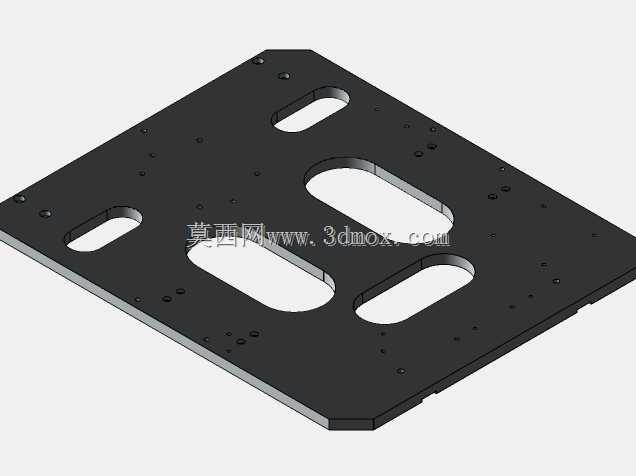

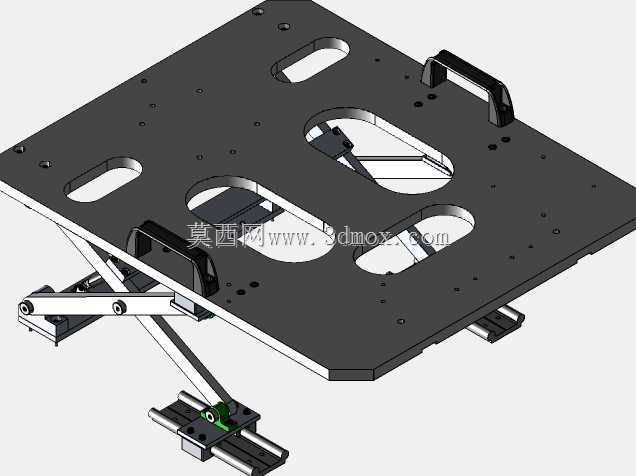

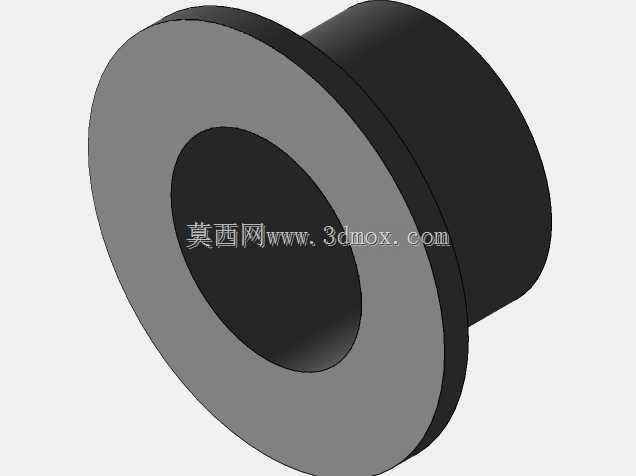

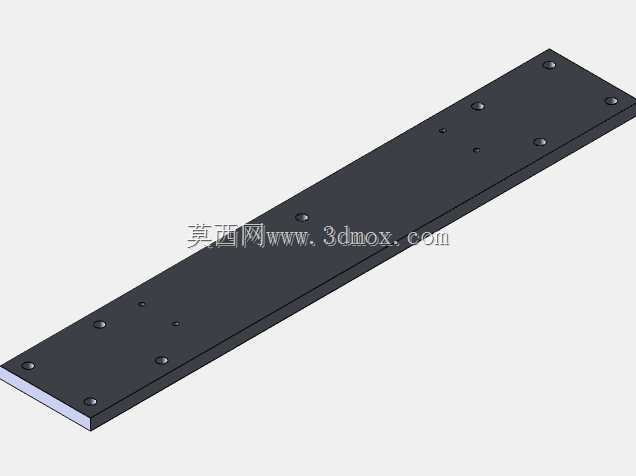

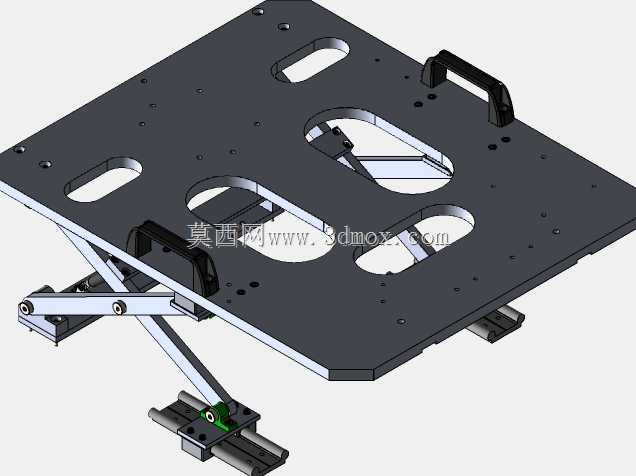

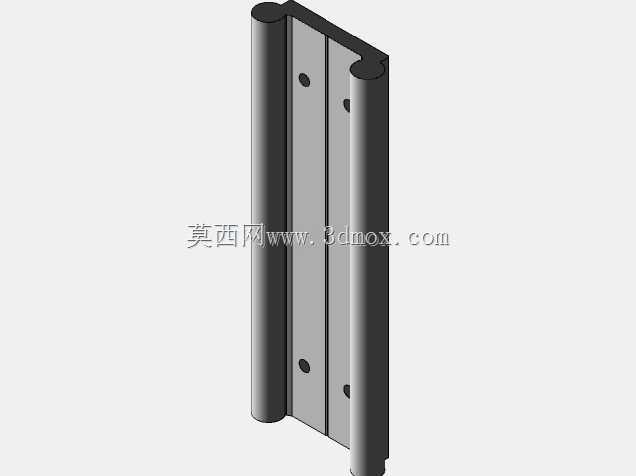

　　这款剪叉式升降承载结构，常被集成在自动化生产线的工位接驳段、精密检测设备的上下料工位，或是小型工装夹具的高度适配环节，用来解决不同工位间的高度差匹配问题，也可作为独立的小型作业承载台，配合人工完成小件装配、工件姿态调整等操作。从结构设计逻辑来看，整体采用单组剪叉臂作为核心传力构件，剪叉臂的铰接点均采用耐磨销轴配合自润滑衬套的设计，既降低反复升降过程中的铰接磨损，也能避免升降过程中出现侧向卡滞。底部的滑动端配合线性导轨做导向约束，相比无导向的滑动结构，能大幅降低剪叉臂伸缩时的侧向分力带来的结构变形，保证平台升降全程的水平度偏差控制在合理区间。顶部承载板采用整块钢板铣削加工成型，

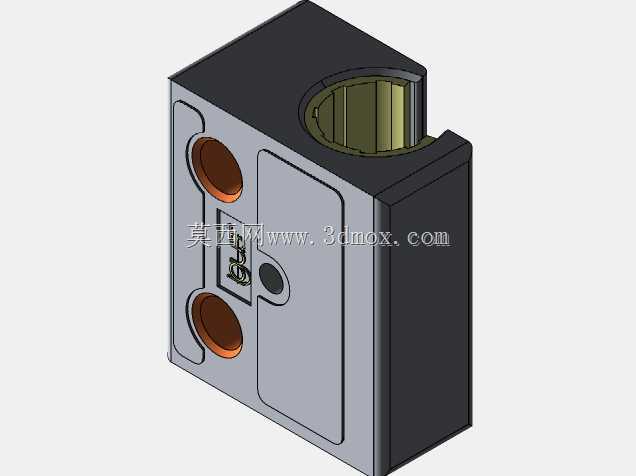

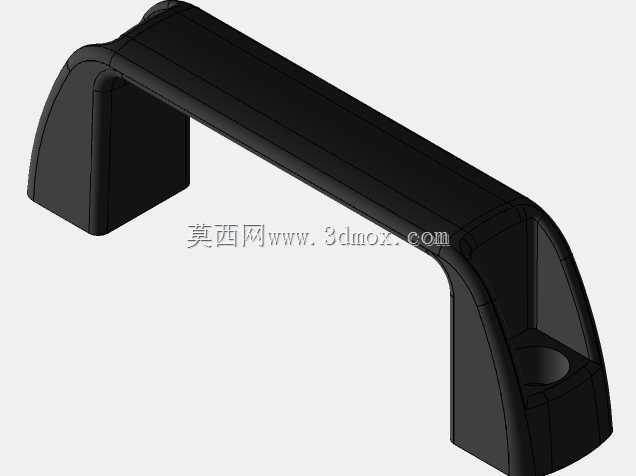

　　板面上预留的多组安装孔位按照通用工装的安装孔距做标准化排布，既可以直接放置工件完成承载，也能通过螺栓快速固定夹具、检测探头、小型加工模组等外接部件，板面上开设的多个镂空槽，一方面是为了降低整体结构自重，减少升降驱动端的负载，另一方面也方便布设外接部件的气管、线缆，避免走线干涉剪叉臂的运动行程。两侧加装的嵌入式把手，方便在无固定安装的场景下，人工完成整台设备的移位转场，适配多工位轮换作业的需求。从安装边界来看，整体结构收拢后的高度较低，能适配低矮空间的安装需求，完全举升后的行程覆盖常规工位的高度调节范围，安装时底部预留的导轨固定孔可以直接与型材架、焊接机架的安装面锁附，不需要额外做复杂的转接结构。

　　设计过程中对剪叉臂的受力做了针对性优化，臂身采用折弯加强的结构形式，在额定承载范围内不会出现臂身挠曲变形，铰接点的受力经过校核，能承受长期往复升降带来的交变载荷，不会出现销轴剪切失效的问题。驱动端的安装位预留了标准的连接接口，既可以适配电动推杆驱动，也能根据使用场景更换为气缸、液压缸驱动，不需要对主体结构做二次修改，适配不同厂区的动力源条件。平台边缘做了倒角处理，避免作业过程中尖锐边角剐蹭工件或是操作人员，整体结构没有多余的冗余设计，所有构件都服务于承载升降的核心功能，维护时只需要定期给铰接点加注润滑脂、检查导轨的锁紧状态即可，日常维护成本较低，能适配工业场景下长期连续作业的使用需求。
