川崎KZ200摩托发动机改装结构

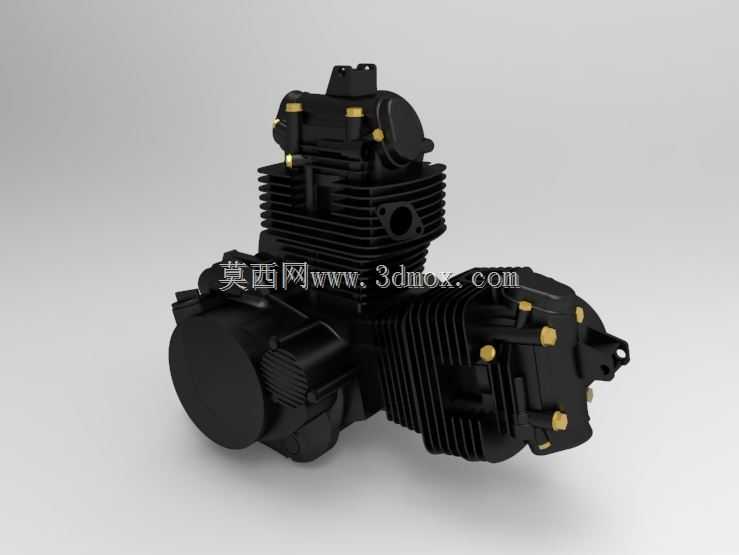

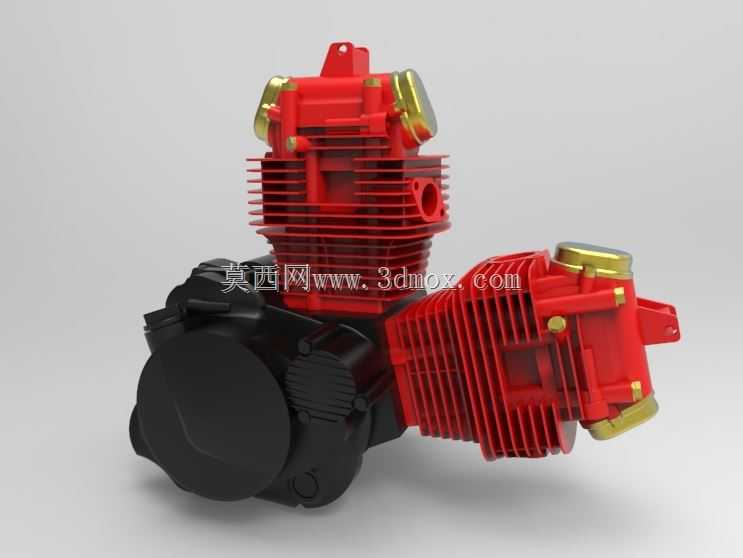

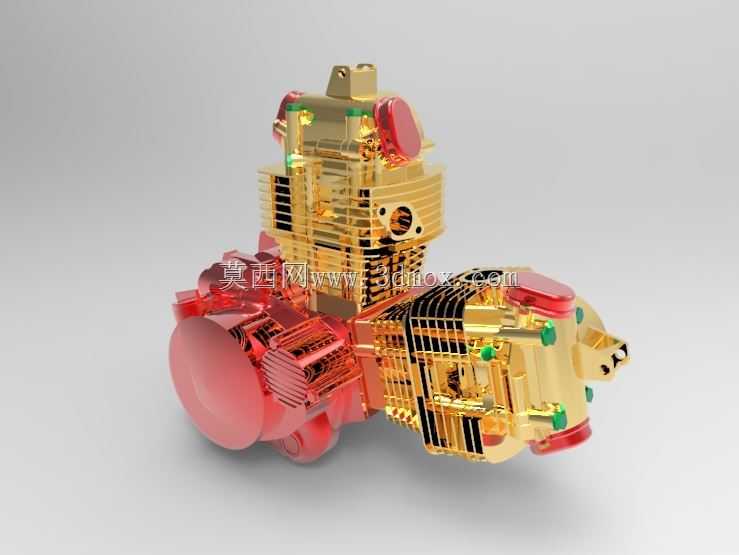

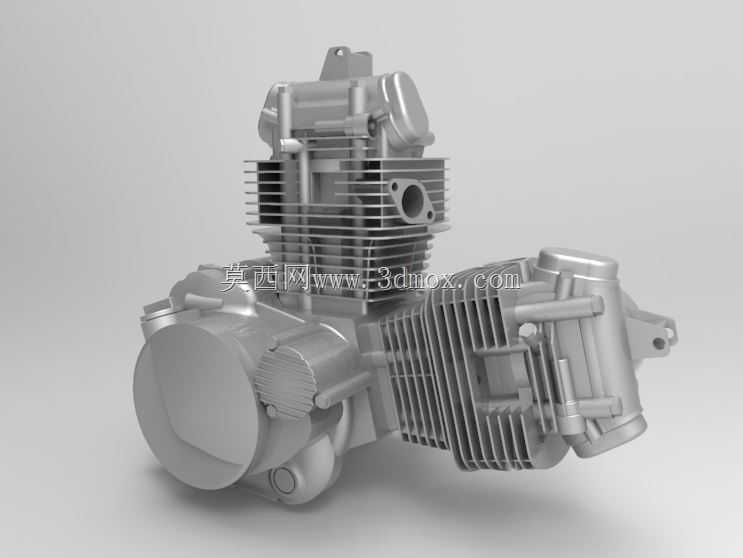

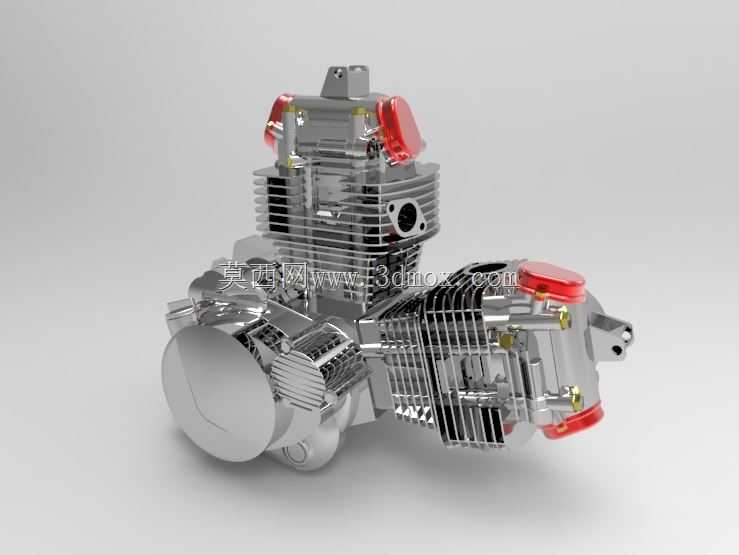

　　这套三维结构还原了川崎KZ200（印尼市场称Binter merzy KZ-200）的直列双缸风冷发动机本体，同时预留了向500cc排量升级的改装结构接口，可直接用于小排量摩托动力升级的结构验证、维修测绘参考以及改装方案落地校核。从实际应用场景来看，这类小排量风冷双缸发动机多用于入门级街车、复古改装摩托的动力单元，在东南亚民用通勤摩托市场保有量极大，不少改装从业者会通过扩缸、更换曲柄连杆组件的方式提升动力输出，这套结构就针对这类改装需求做了对应结构预留。

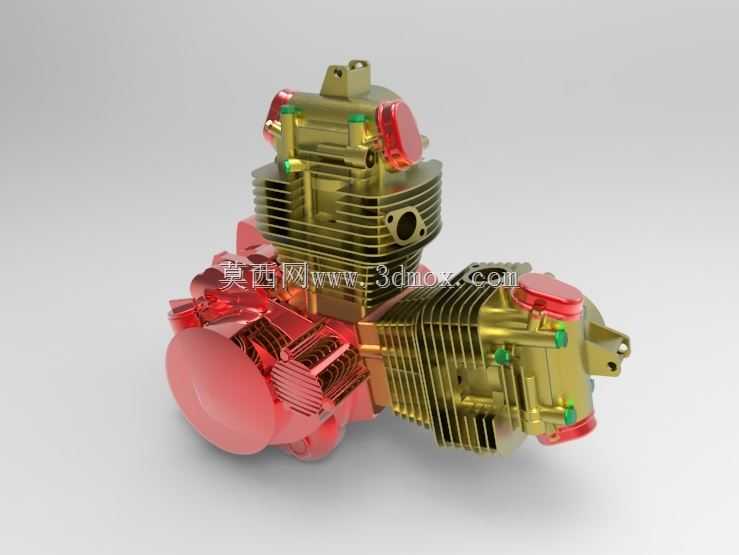

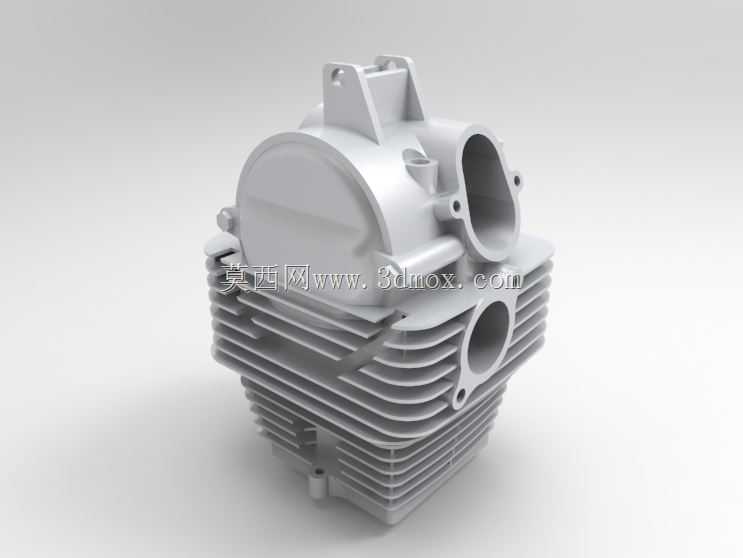

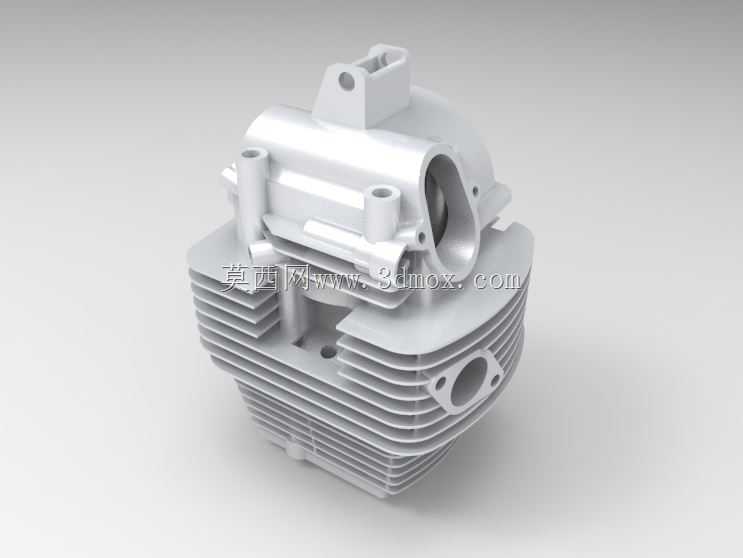

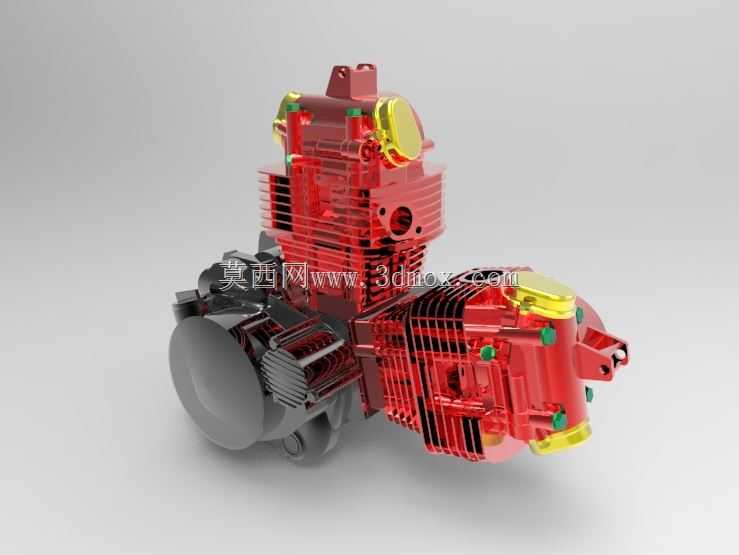

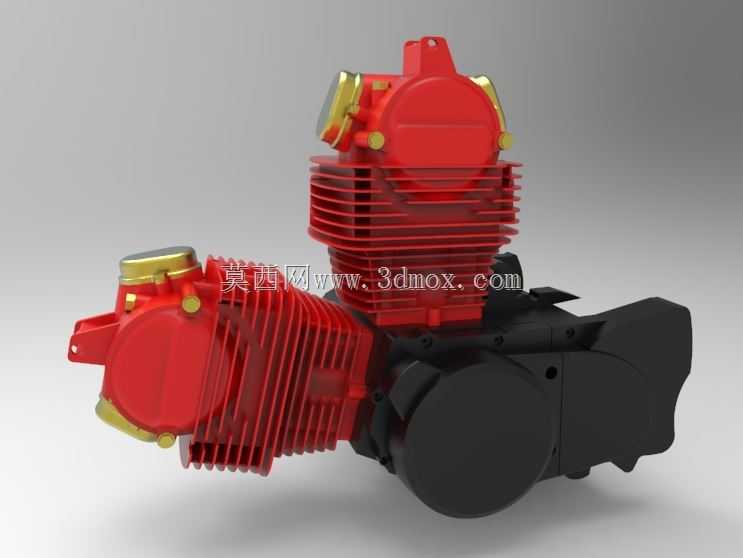

　　从功能特性来看，原机型为风冷散热结构，缸体表面布置了密集的横向散热鳍片，能在行驶过程中利用迎面气流带走缸体燃烧产生的热量，不需要额外布置水冷管路与散热系统，整体结构更简单，后期维护成本更低，适合通勤类摩托的使用场景。缸头部分的进排气道、气门安装位、火花塞安装孔都做了精准还原，红色标识的部件为缸头密封盖与机油加注口位置，在改装扩缸时，需要同步匹配对应排量的进排气口径，调整气门升程与点火提前角，才能保证改装后的动力输出稳定性。

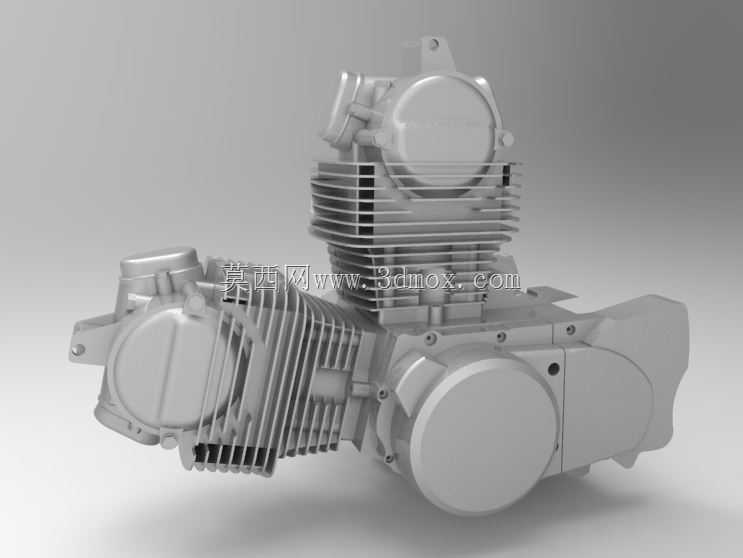

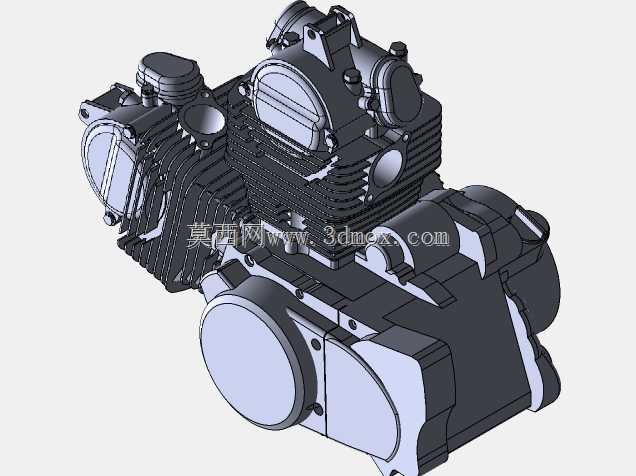

　　设计思路上，这套结构没有完全拘泥于原厂200cc排量的尺寸边界，在曲轴箱的安装位、缸体固定螺孔的位置预留了扩缸后的余量，曲柄连杆机构的运动包络空间也做了扩展，避免改装大排量缸体后出现运动干涉。从安装边界来看，发动机与车架连接的三个主悬挂点位置完全匹配原厂KZ200车型的车架安装孔位，不需要对车架做切割焊接就能直接完成换装，离合器边盖、磁电机边盖的外形尺寸与原厂件一致，对应的周边附件比如启动电机、化油器接口、排气管安装法兰的位置也和原厂通用，改装时可以直接沿用原车的外围附件，降低改装成本。

　　结构细节上，发动机的正时链条腔、润滑油道的走向都做了还原，在做扩缸改装时，需要对应调整机油泵的供油流量，保证大排量工况下缸体、曲柄连杆机构的润滑充足，避免出现拉缸、轴瓦烧毁的故障。散热鳍片的间距、高度都参考了原厂风冷机型的散热设计参数，扩缸后缸体发热量提升，这套结构保留了额外加装油冷散热接口的位置，可以在不改动原有缸体结构的前提下外接油冷器，进一步提升高负荷工况下的散热稳定性。
