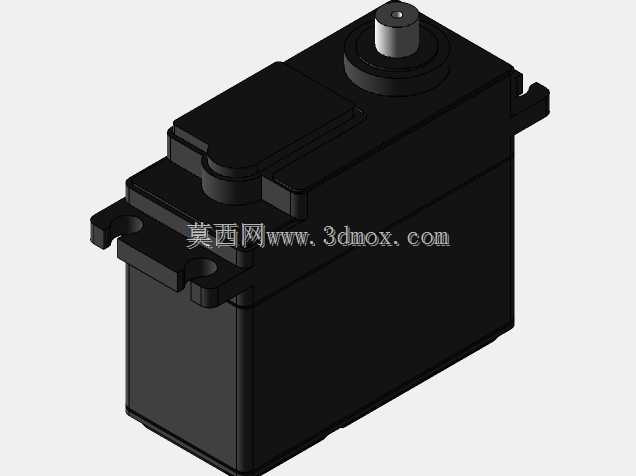

Hitec HS-805MG大扭矩舵机结构设计

　　在航模固定翼舵面控制、1:8比例遥控车转向机构、小型桌面机械臂关节驱动这类对输出扭矩、响应速度有明确要求的场景里，金属齿轮舵机的结构可靠性直接决定整套设备的运行稳定性。这款大扭矩舵机的设计从实际负载工况出发，首先针对传统尼龙齿轮舵机在堵转、冲击负载下容易崩齿的痛点，全部传动齿轮组采用粉末冶金材质加工，齿面经过硬化处理，能在10kg级以上的持续扭矩输出下保持传动精度，不会出现长期使用后齿隙过大导致的控制回差问题。

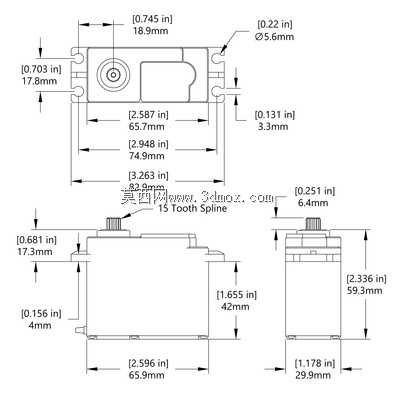

　　从安装边界来看，这款舵机采用标准大尺寸舵机的安装孔位布局，壳体两侧的固定耳预留了适配M3螺丝的通孔，孔位间距符合通用舵机安装规范，不需要额外设计转接件就能直接替换同规格的其他型号舵机，适配大部分航模机身、遥控车车架、机器人关节的预装位。输出轴采用金属花键结构，搭配标准舵机摇臂的安装接口，能兼容市面上绝大多数的金属、尼龙摇臂配件，不需要单独定制连接件。

　　设计过程中，内部结构的排布优先考虑传动效率与散热需求，直流驱动电机布置在壳体中下部，通过多级减速齿轮组将动力传递到顶部输出轴，齿轮组的啮合间隙经过反复调校，既保证传动过程无卡滞，又将回程间隙控制在0.5度以内，满足精准位置控制的需求。壳体上盖与下壳采用卡扣加螺丝的双重固定方式，既方便后期拆解维护齿轮组与电位器组件，又能在剧烈振动的工况下保持壳体闭合紧密，不会出现螺丝松动导致的内部结构移位。电位器组件与输出轴直接联动，能实时反馈输出轴的转动角度，配合外部控制器实现闭环位置控制，转动角度范围覆盖0到180度的常规使用区间，也可通过调整电位器限位拓展更大的转动角度适配特殊场景。

　　考虑到实际使用中可能存在的油污、粉尘接触场景，壳体的接缝处预留了密封槽，可加装薄橡胶密封圈提升防护能力，输出轴位置加装了耐磨轴套，减少长期转动带来的壳体磨损，延长舵机的整体使用寿命。接线端采用标准三线接口，定义符合通用舵机的信号、电源、接地规范，直接适配常规的航模接收机、机器人舵机控制器，不需要重新定义接线顺序。在结构细节上，电机尾部与壳体之间预留了缓冲间隙，吸收电机高速转动时产生的振动，减少振动传递到壳体外部对安装设备的影响，齿轮轴两端都嵌入壳体的定位孔中，保证齿轮转动时的同轴度，避免偏磨导致的齿轮寿命缩短。
