LV8729步进驱动模块结构设计

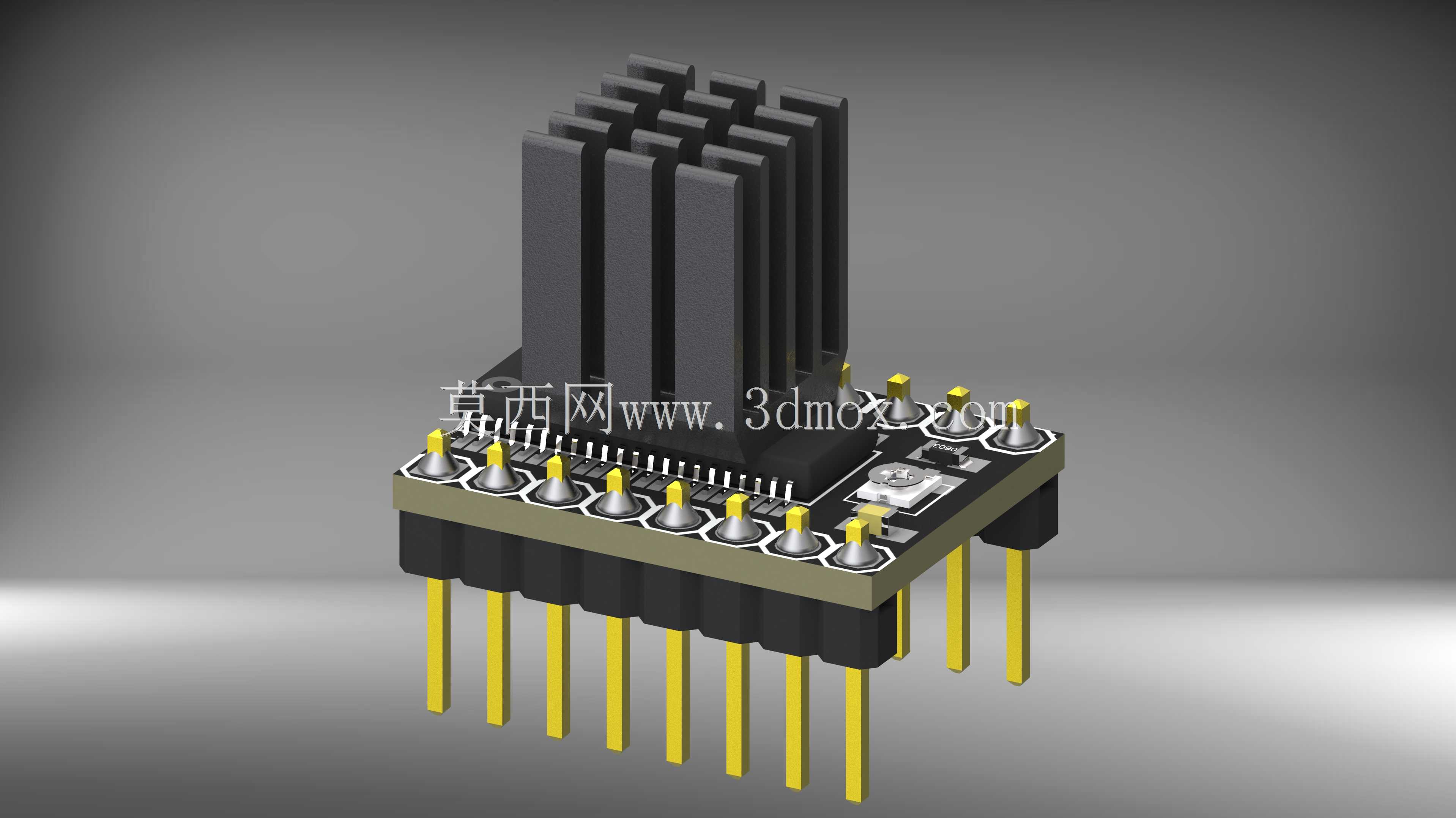

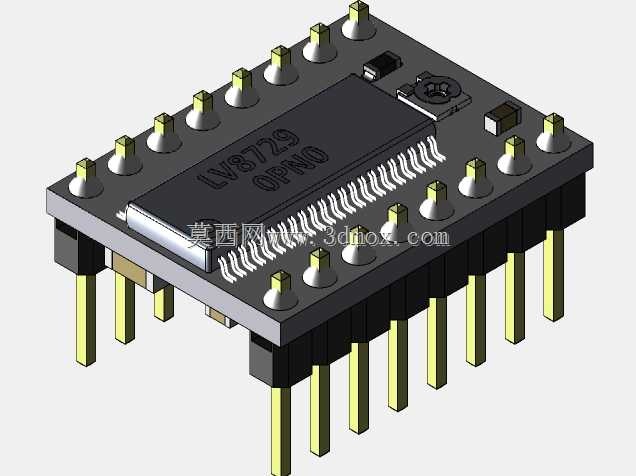

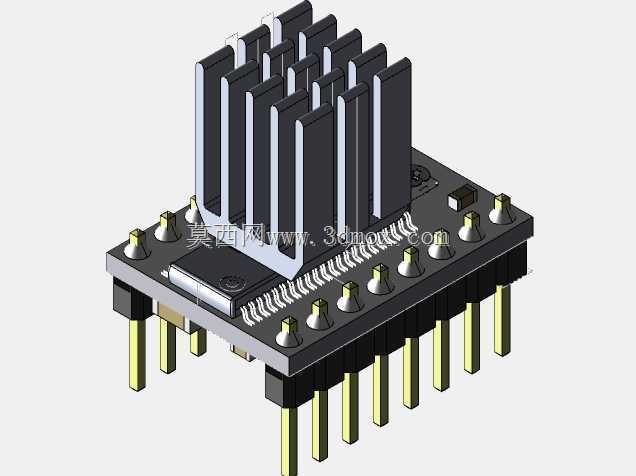

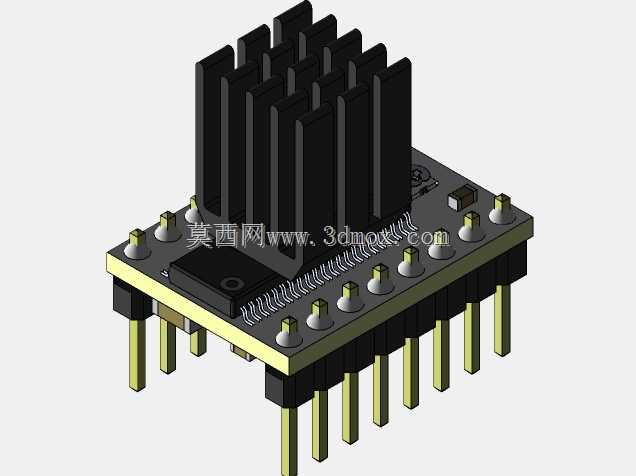

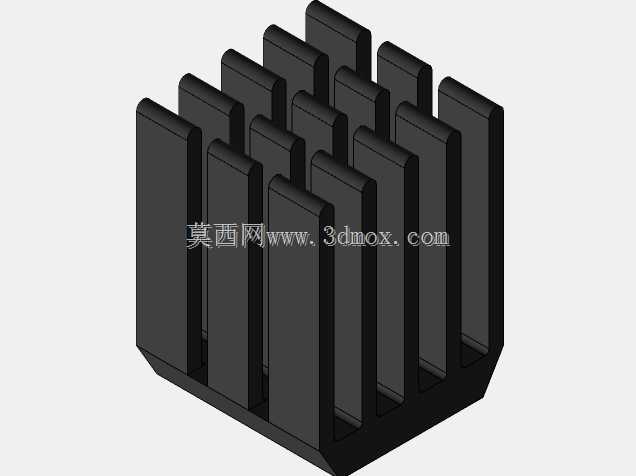

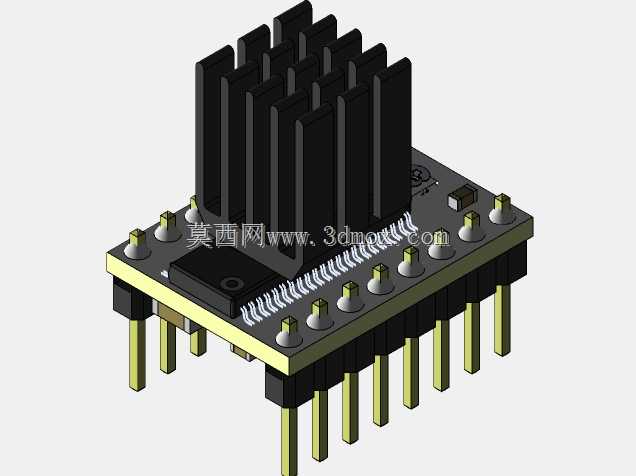

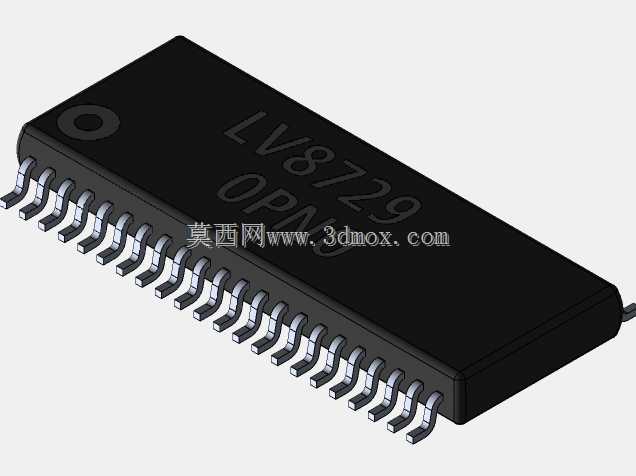

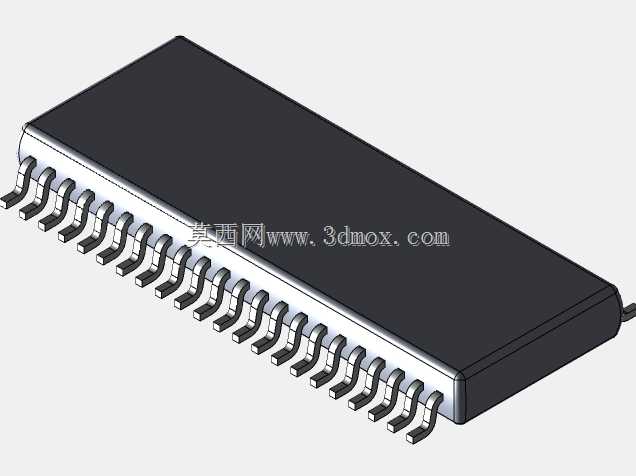

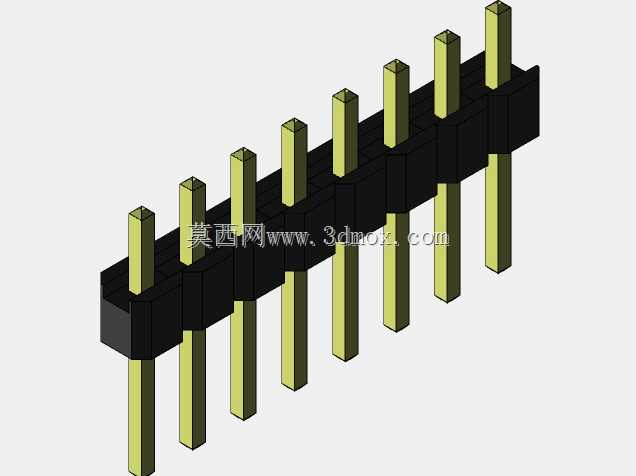

　　在桌面级运动控制设备的电控系统搭建中，步进驱动模块是连接主控单元与步进电机的核心执行部件，这款适配小电流Nema规格步进电机的驱动模块，在结构设计上充分考虑了嵌入式安装的空间约束与长期运行的散热需求。模块整体采用直插式安装布局，底部引出两排镀金插针，可直接插接在标准2.54mm间距的控制主板排座上，无需额外接线端子，既压缩了电控仓的垂直占用空间，也能避免飞线带来的信号干扰问题，适配3D打印机、小型雕刻机、桌面机械臂等设备紧凑的电控仓布局。模块上部的散热结构采用多鳍片一体化设计，鳍片沿纵向排布，在有限的高度空间内尽可能拓展了散热面积，无需额外加装风扇即可满足1.5A以内持续电流输出的散热要求，鳍片与下方驱动芯片的接触面做了平整处理，

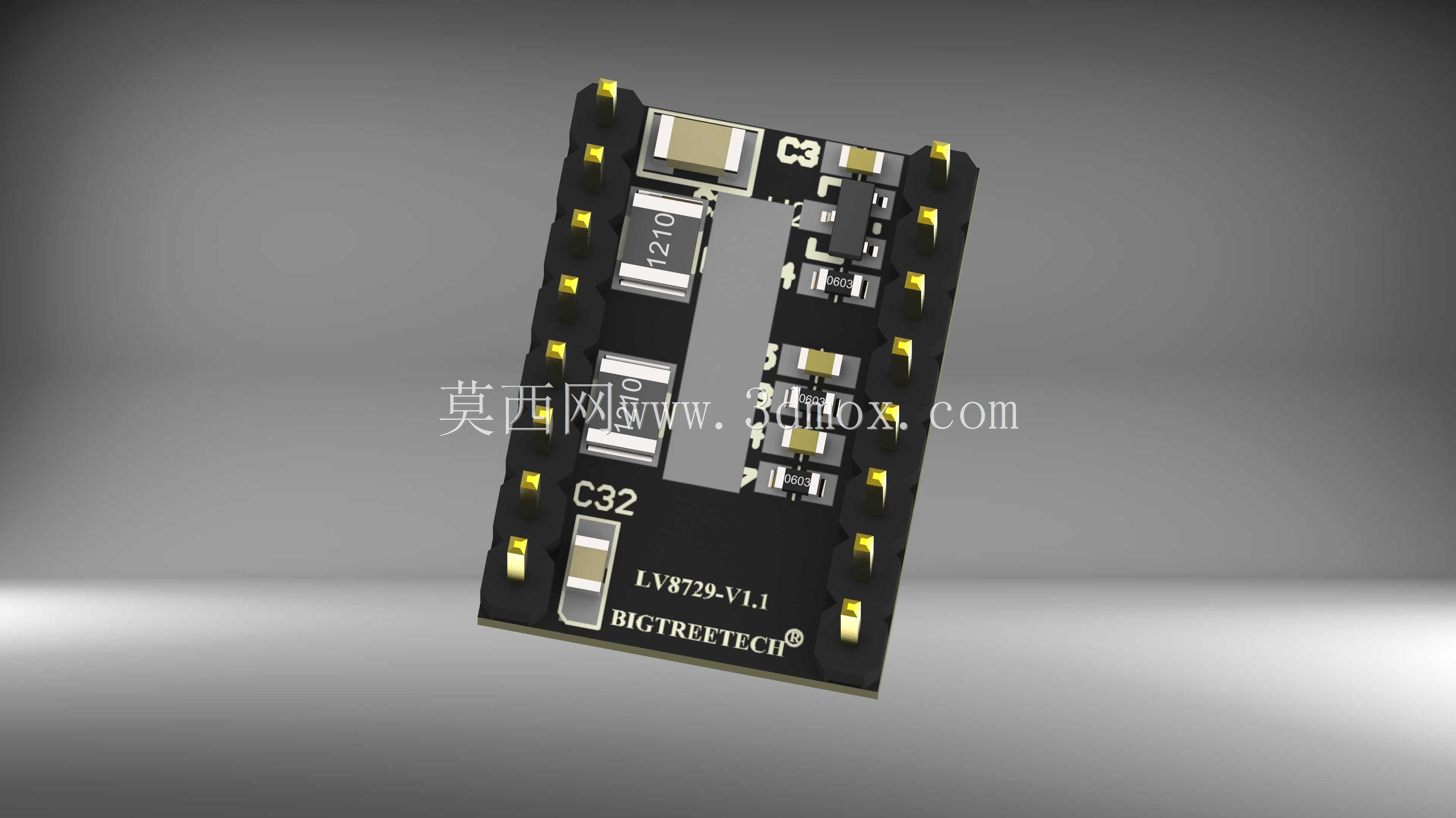

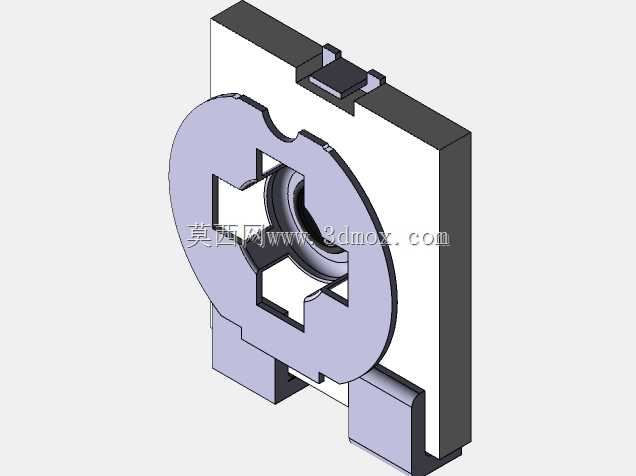

　　可保证热传导效率，避免长期运行时芯片过热触发过流保护。模块的PCB板边缘做了圆角处理，避免安装时剐蹭周边线材，板载的电位器、状态指示灯均布置在板边易操作的位置，调试时无需拆卸模块即可完成电流参数微调，运行状态可通过指示灯直观判断。从安装边界来看，模块的插针伸出长度、鳍片高度、板体宽度均做了尺寸约束，可兼容市面上主流的开源控制板驱动插槽，替换同类型驱动时无需修改主板安装孔位或结构支撑件。设计过程中针对插针的受力强度做了结构优化，插针根部与PCB的连接位置做了加固处理，多次插拔后不会出现焊盘脱落的问题，板上元器件的排布避开了安装时的受力区域，锁紧模块时不会挤压周边贴片元件造成虚焊。在实际应用场景中，这类驱动模块多用于对运行噪音、

　　细分精度有一定要求的小型运动设备，其内置的细分控制逻辑可降低步进电机的低频振动，配合散热结构可保证长时间连续运行的稳定性，结构设计上没有冗余的突出部件，多块驱动并排安装时不会出现空间干涉，可充分利用控制板上的有限安装位，满足多轴运动设备的驱动配置需求。
