矿山二次破碎用液压圆锥破碎设备结构

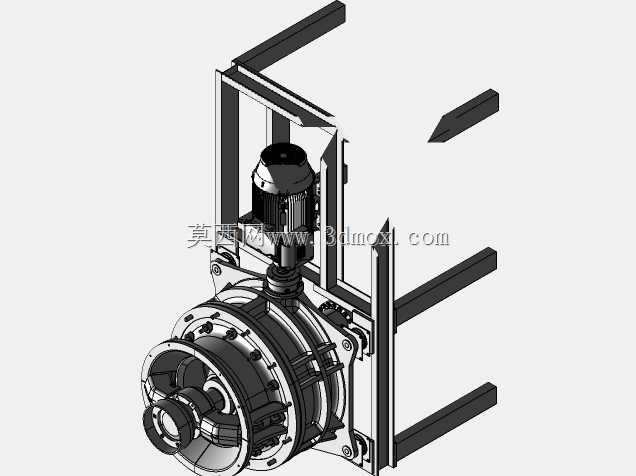

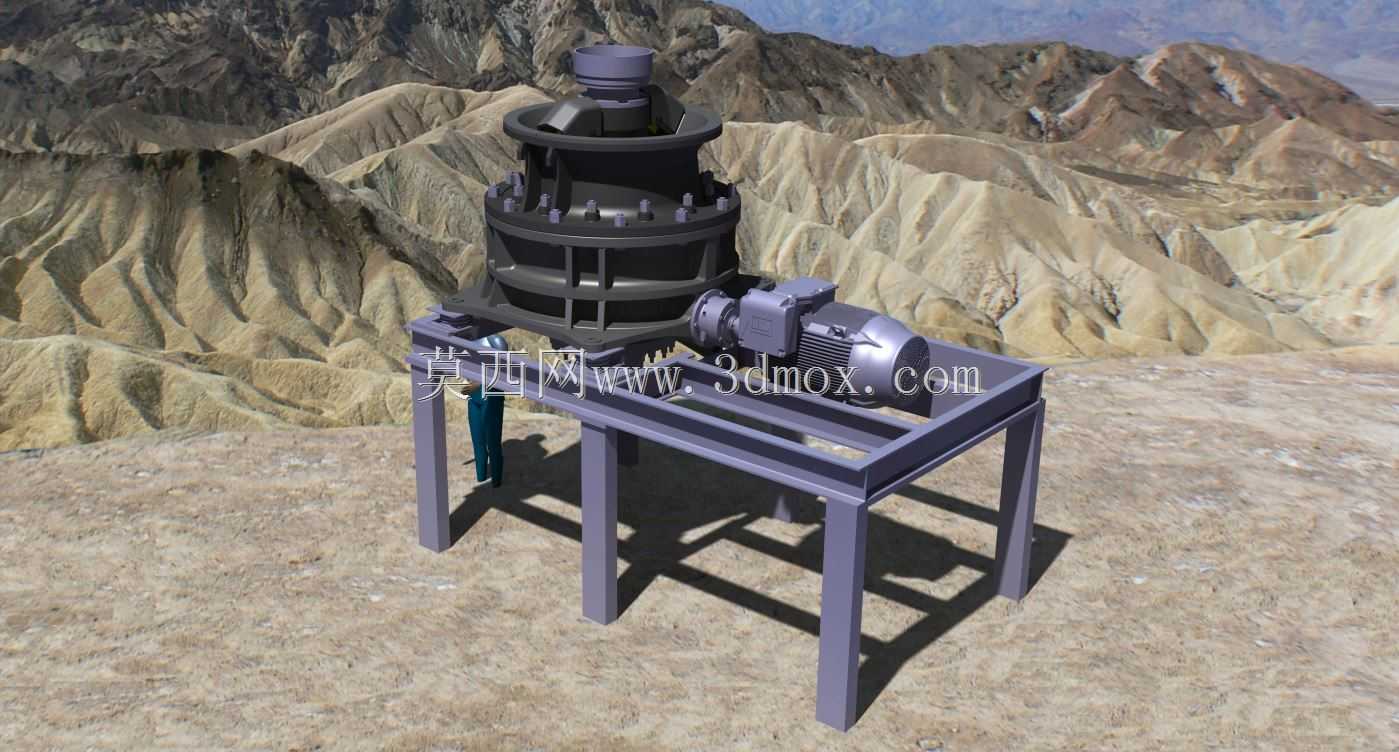

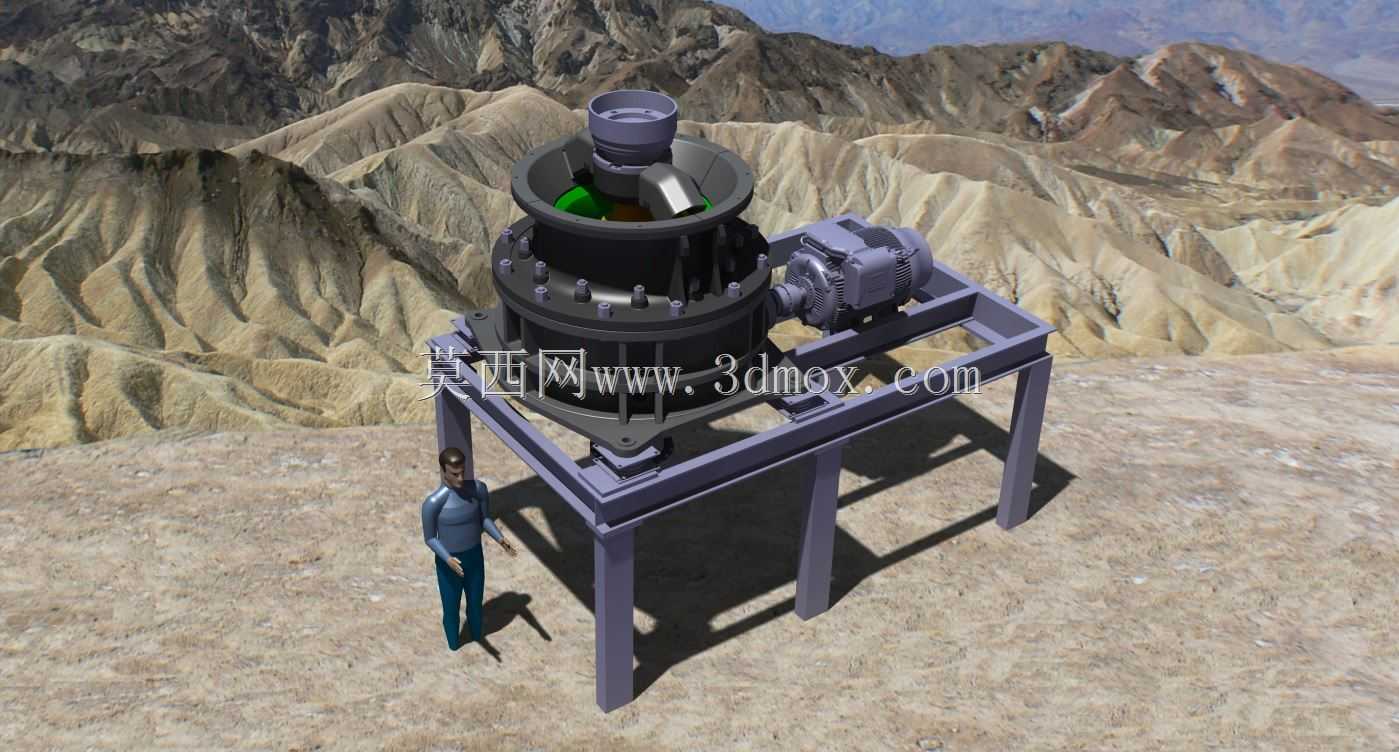

　　在砂石骨料生产、金属矿选厂的中细碎作业段，圆锥破碎设备一直是硬岩破碎的核心主机，这次呈现的液压驱动圆锥破碎结构，针对中硬、高硬度矿石的二段破碎工况做了适配，区别于传统弹簧圆锥的排料口调整逻辑，液压驱动的CSS排料口设定结构，能在负载运行状态下稳定维持排料间隙，减少过铁或者物料硬度波动带来的衬板异常磨损。从结构布局来看，整套设备采用高架机架安装形式，机架由型钢焊接成型后做去应力处理，四根支撑立柱的安装孔位同轴度公差控制在0.2mm以内，避免主机运行时的偏心振动传导到基础平台，机架顶部预留的主机安装法兰，和破碎主机底座的连接螺栓采用铰制孔螺栓定位，抵消动锥旋摆时产生的径向剪切力。设备的传动单元布置在主机侧方，

　　电机通过联轴器直连传动小齿轮，带动偏心套组件做旋摆运动，这种侧置传动的布局能有效压缩设备整体的横向安装尺寸，对于移动破碎站、紧凑布局的固定生产线来说，能减少土建基础的占地面积，传动单元的安装底座和主机机架采用一体化焊接结构，避免分体安装带来的传动同轴度偏差，减少轴承的异常发热损耗。破碎腔的结构设计针对二次破碎的入料粒度做了优化，入料口的尺寸适配一段颚破的排料粒度范围，腔型采用阶梯式衬板结构，物料在下落过程中经过多次层压破碎，不仅能提升成品料的立方占比，还能减少针片状颗粒的含量，适配高等级骨料的生产要求。液压系统的集成阀组布置在主机机架的侧方预留位置，不仅能实现排料口的自动调整，还能在过铁时快速抬升动锥，释放破碎腔内部的卡料，

　　避免闷车故障导致的设备过载损坏，日常运维时不需要进入设备底部就能完成液压管路的检修更换，降低运维的作业风险。从安装边界来看，整套设备的高架机架底部预留了足够的排料空间，能直接对接下方的出料皮带机，不需要额外增设导料溜槽的支撑结构，机架的立柱底部预留了二次灌浆的底板，安装时可以根据现场的基础标高调整垫铁厚度，保证主机的安装水平度控制在0.1mm/m以内。动锥和定锥的衬板采用高锰钢材质，配合液压锁紧结构，更换衬板时不需要人工敲击锁紧螺母，通过液压压力就能完成衬板的压紧固定，减少停机更换易损件的时间。设备的润滑管路采用沿机架内侧布线的方式，避免生产过程中飞溅的石料砸损管路，润滑点的预留位置都设置了防护盖板，

　　日常加注润滑脂时不需要拆除过多的防护结构，就能完成所有点位的润滑作业。在实际选型应用中，这类液压圆锥破碎设备常布置在颚式破碎机之后，处理经过一段粗碎的矿石、岩石物料，产出的物料可以直接进入制砂机或者筛分设备，在金属矿山的选厂中，也可以用来细碎原矿，提升后续磨矿工序的处理效率，降低磨矿环节的能耗。整套结构的建模过程中，对所有配合面的公差、螺栓连接的位置都做了还原，能直接用来做生产线的布局仿真、设备安装的干涉检查，也可以作为同类设备改型设计的参考基础，尤其是高架机架的结构形式，对于需要快速搭建临时破碎生产线的场景，不需要做复杂的混凝土基础，就能完成设备的安装固定，缩短项目的建设周期。
