基础级实体工程练习零件三维建模

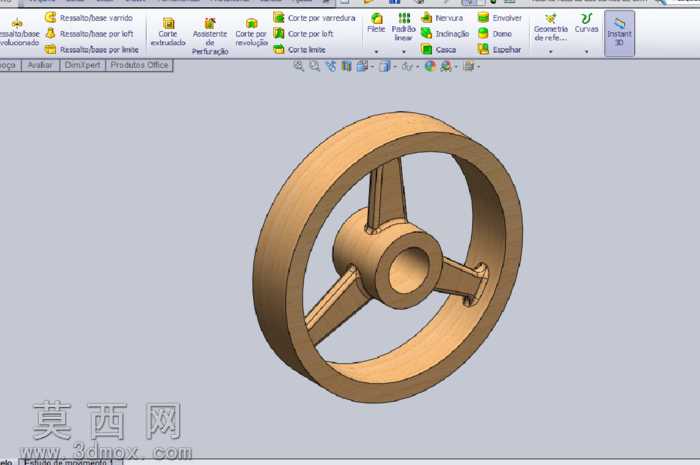

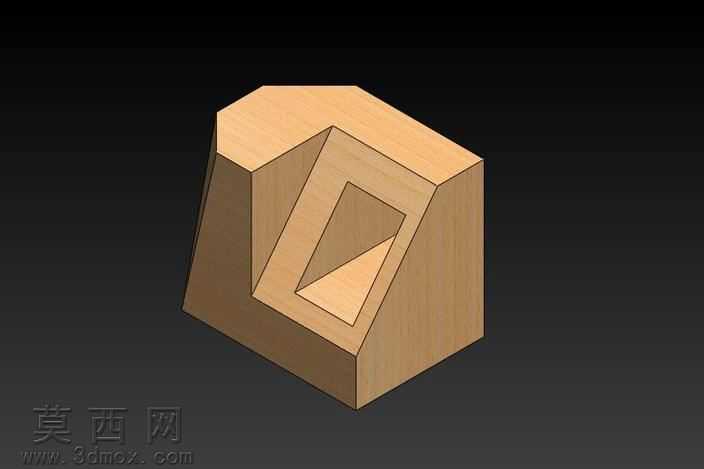

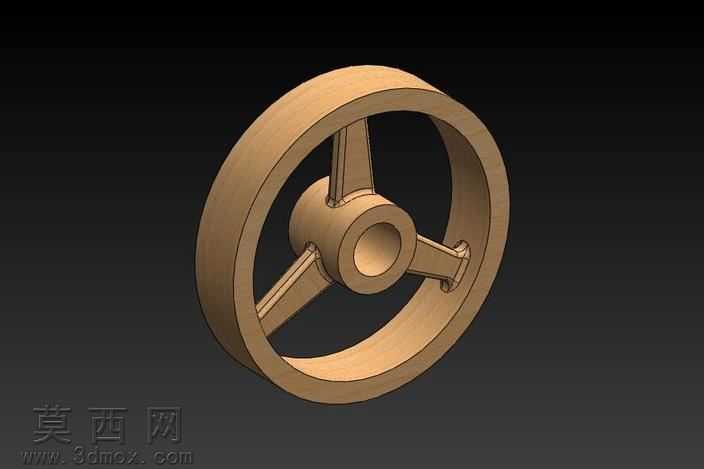

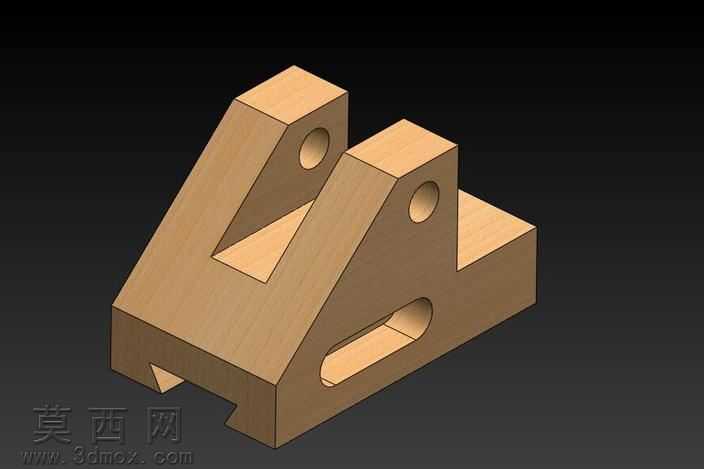

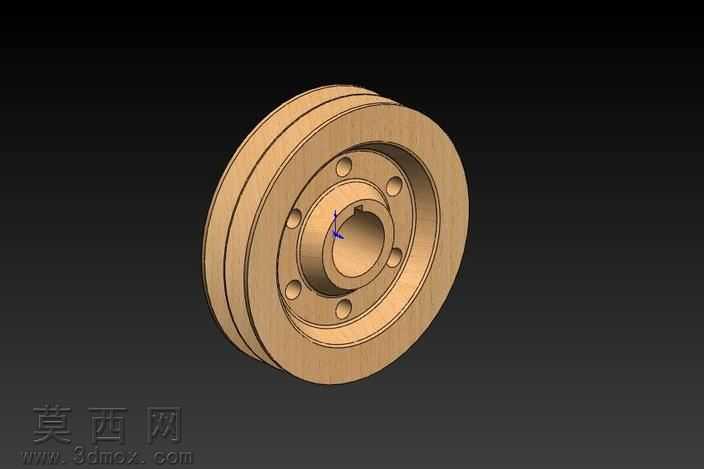

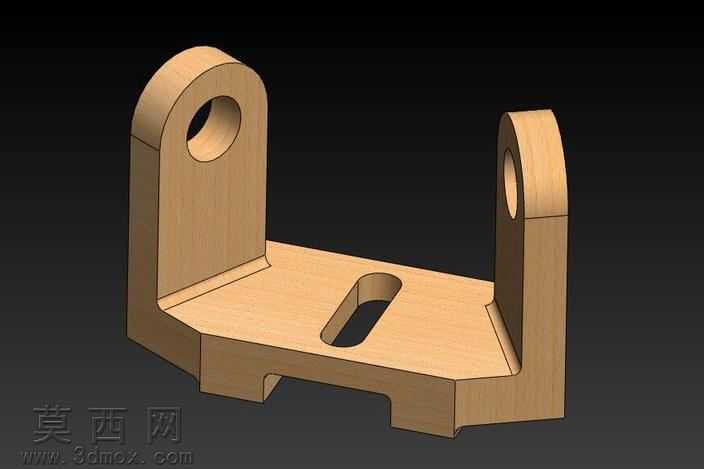

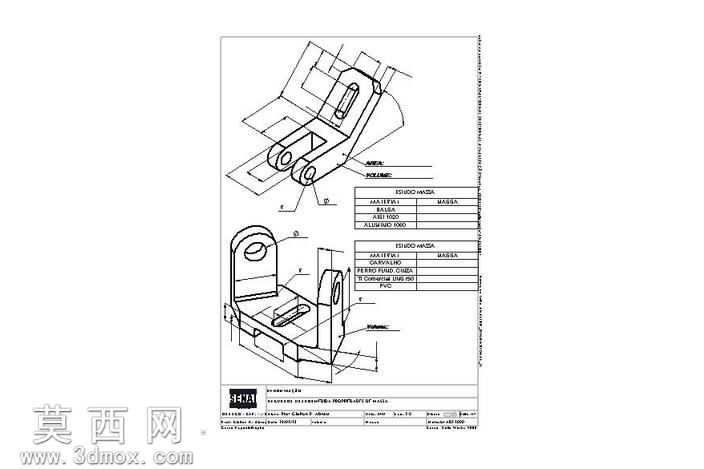

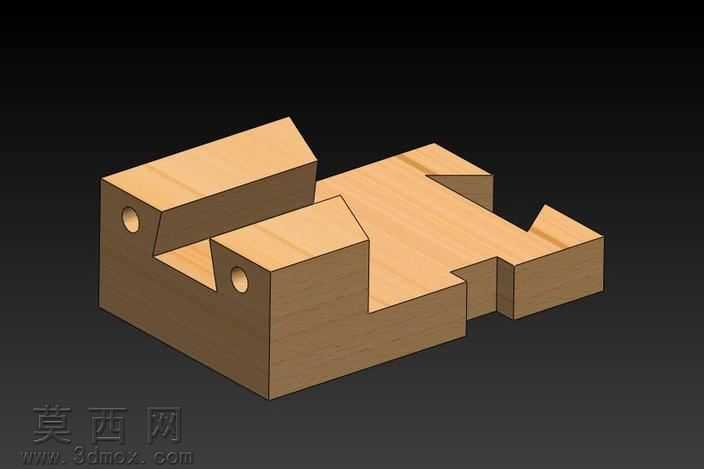

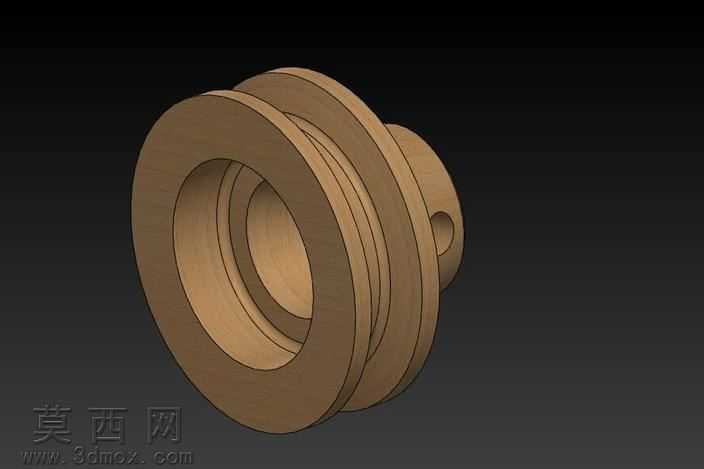

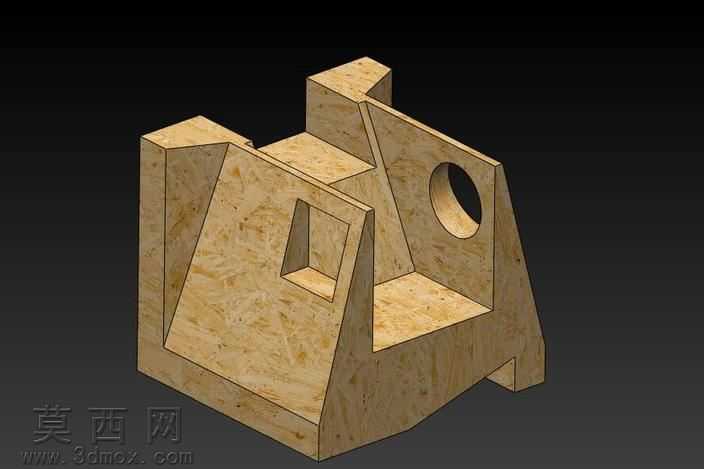

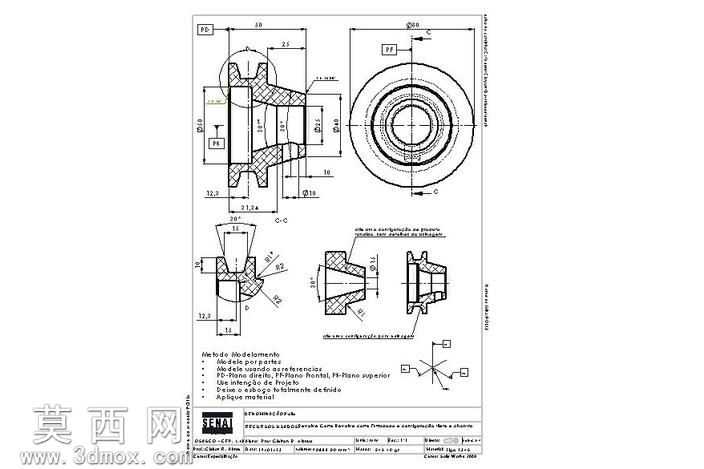

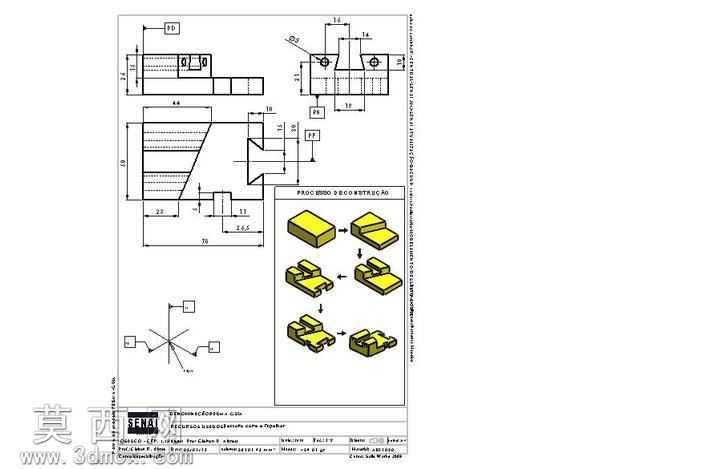

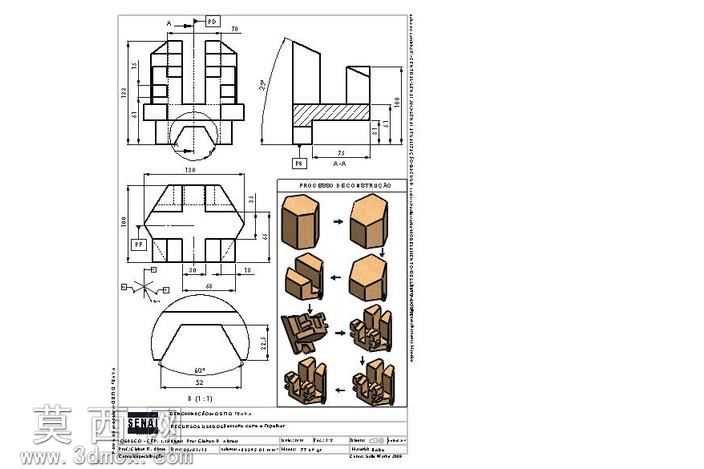

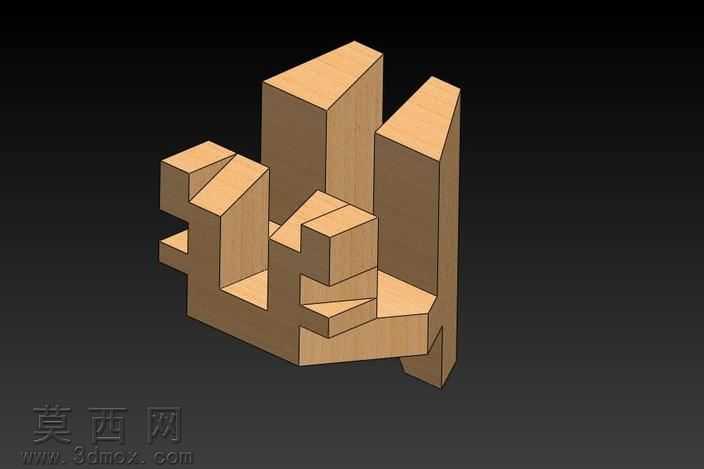

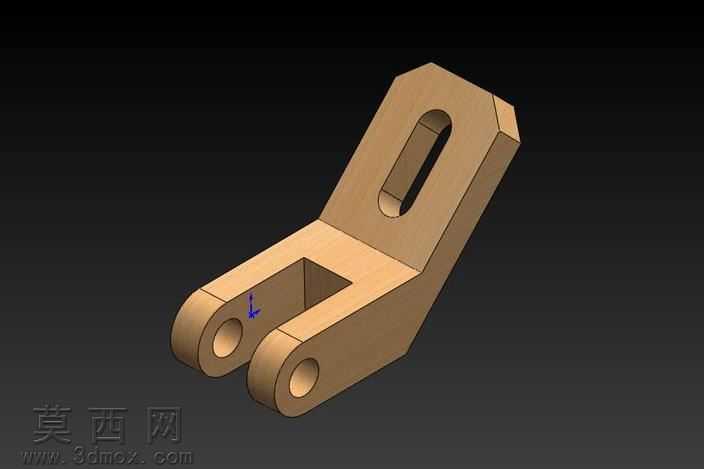

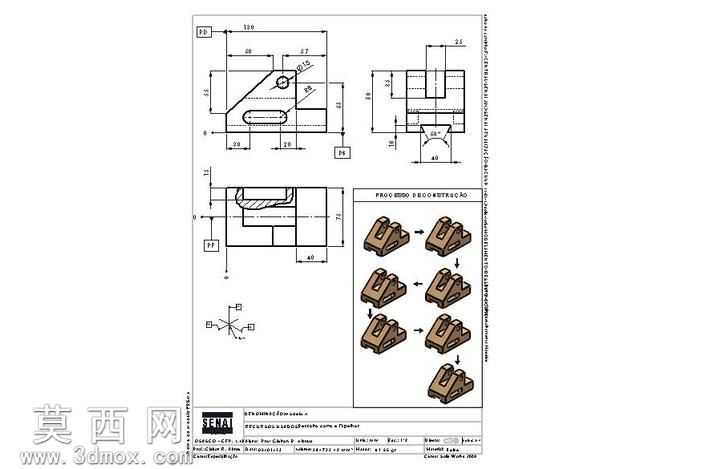

本作品为面向工程入门学习者打造的基础实体建模练习案例，整体建模流程围绕机械制图识图逻辑展开，以二维工程图纸为核心依据，在三维建模环境中完成实体特征的逐步搭建。建模初始阶段需先梳理图纸中的投影视图对应关系，明确主视图、俯视图、侧视图的尺寸对应规则，识别图纸中的长对正、高平齐、宽相等投影逻辑，先绘制零件的基础轮廓草图，对草图中的直线、圆弧、槽型特征添加完全定义的几何约束与尺寸标注，确保草图轮廓与二维图纸的尺寸精度完全匹配。完成基础草图后，通过拉伸凸台特征生成零件的基体结构，针对图纸中的斜向结构，需建立对应的参考基准面，在基准面上绘制斜切轮廓后通过拉伸切除特征完成斜面加工结构的制作；针对零件上的长圆形安装槽，采用草图绘制槽口轮廓后拉伸切除的方式完成，同时对槽口的边角添加对应尺寸的圆角过渡，还原图纸中的工艺圆角设计。针对零件上的钻孔结构，通过异型孔向导特征按照图纸标注的孔径、孔深参数完成孔位布置，确保孔位的定位尺寸与二维图纸完全一致。建模过程中需逐一核对每个特征的尺寸公差要求，对存在配合要求的特征面预留合理的工艺余量，同时通过不同视图的剖面检查，验证内部结构与图纸表达的一致性。材质配置阶段选用常用的工程钢材材质，对零件的加工面设置哑光金属质感，非加工面保留基础材质纹理，渲染阶段采用正交投影视角展示模型的三视图效果，同时搭配轴测视角呈现零件的立体结构，方便学习者对照二维图纸理解三维实体的成型逻辑。整个建模过程严格遵循机械设计的规范流程，重点训练学习者的二维图纸识图能力、草图约束能力、特征逻辑搭建能力，帮助初学者掌握从二维工程图到三维实体模型的转化思路，理解实体建模中特征顺序对模型结构的影响，掌握基准面建立、特征编辑、尺寸校验的基础操作，为后续复杂机械零件的建模打下扎实基础。
