多款不同结构弹簧机械零件三维设计

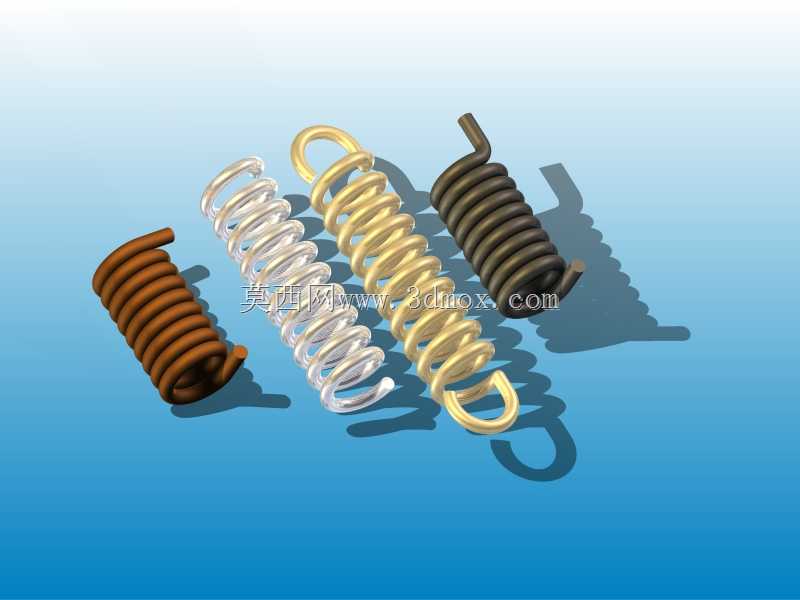

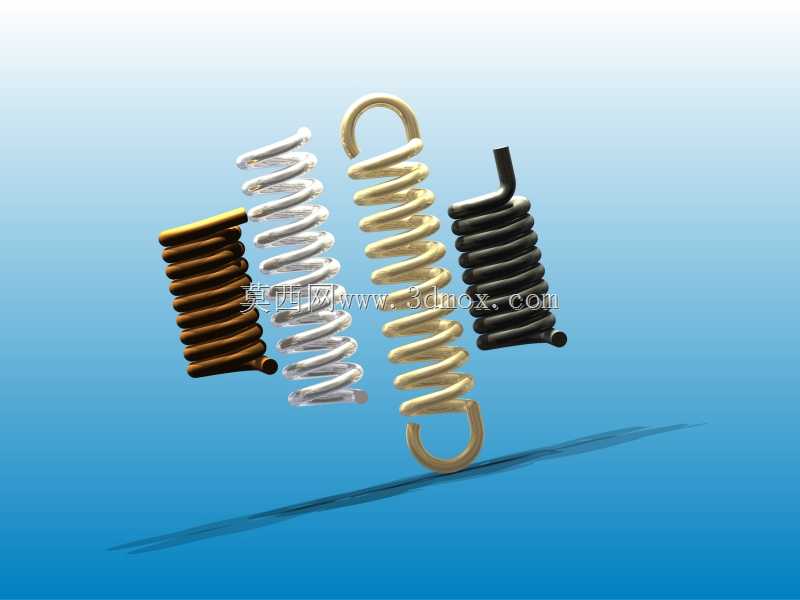

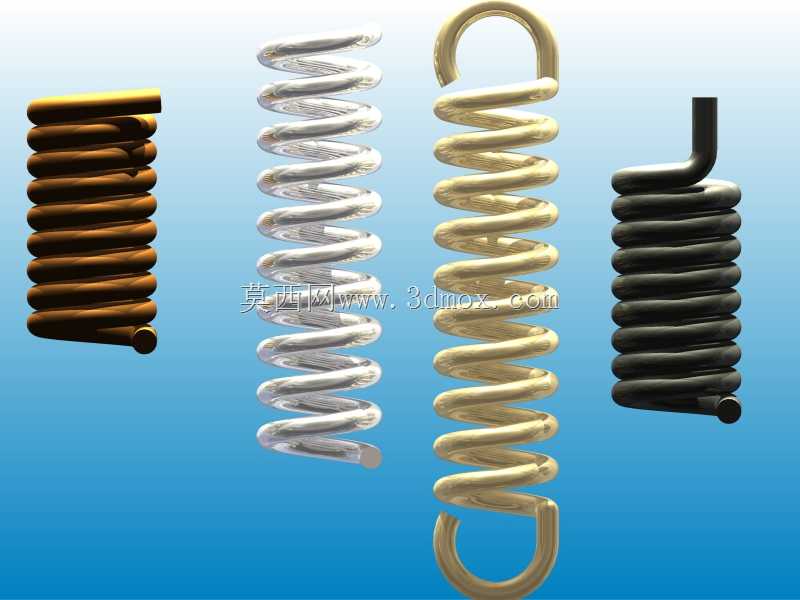

　　弹簧作为机械系统中最基础的弹性储能与力反馈元件，在各类工业设备、民用器械、交通载具中都有着不可替代的作用，不同结构形式的弹簧对应完全不同的受力场景与安装要求，建模时需要先明确其实际工况的载荷方向、安装空间边界，才能保证后续装配与仿真的准确性。常见的圆柱压缩弹簧两端多做并圈磨平处理，建模时需要严格控制有效圈数、总圈数、节距、中径参数，这类弹簧多用于阀门启闭缓冲、设备减震支撑、离合器压紧结构中，安装时两端需要匹配平整的支撑面，预留足够的压缩行程余量，避免工作过程中出现并圈触底导致的弹力失效，同时要校核弹簧丝直径对应的剪切应力，确保在额定载荷下不会出现永久塑性变形。带挂钩的拉伸弹簧两端的钩环结构是建模的重点，

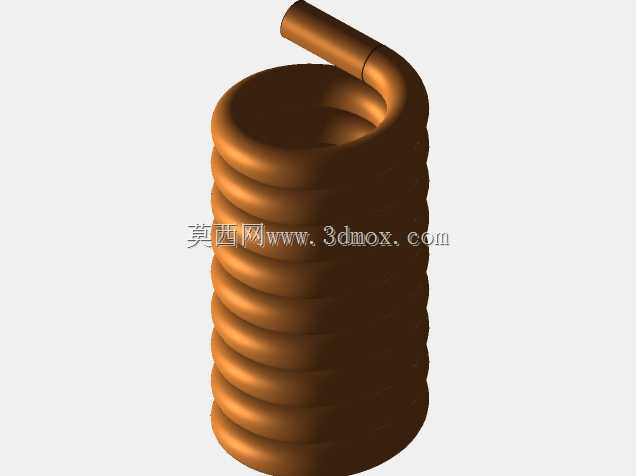

　　不同的挂钩形式对应不同的安装挂点，比如半圆钩环多用于空间紧凑的小型器械内，安装时要注意钩环的折弯处应力集中问题，这类弹簧主要用于拉力复位场景，比如各类柜门的自动回弹、刹车机构的回位、农机部件的张紧结构，建模时要保证自由长度下的钩环中心距符合安装尺寸要求，避免预拉量过大导致初始拉力超出设计阈值。扭转弹簧的扭臂结构是设计核心，不同角度、不同长度的扭臂对应不同的施力位置，这类弹簧主要用于旋转复位场景，比如夹具的夹紧复位、电器开关的触点回弹、铰链的扭力提供，建模时需要明确扭臂的安装固定端位置，保证弹簧在工作旋转角度范围内，扭臂不会与周边结构发生运动干涉，同时要校核弹簧的扭转角度与扭矩的对应关系，匹配实际工况的扭力需求。

　　不同表面处理的弹簧对应不同的使用环境，比如发黑处理的弹簧多用于普通室内工况，镀锌弹簧可用于一般潮湿环境，建模时可以通过不同的材质外观区分不同工艺的产品，方便设计选型时快速识别。在进行整套弹簧建模时，需要统一弹簧的螺旋生成逻辑，保证螺旋升角、旋向符合设计要求，右旋弹簧是常规选型，只有在特殊螺纹匹配、旋转机构配套场景下才会选用左旋弹簧，同时要注意不同弹簧的线径差异，对应不同的刚度系数，选型时可根据实际载荷需求快速匹配对应参数的模型，减少重复建模的工作量。
