DN200PN25法兰暗杆闸阀三维设计模型

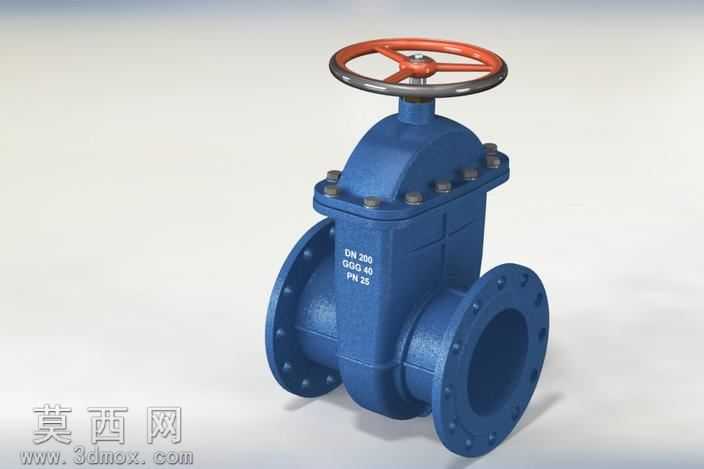

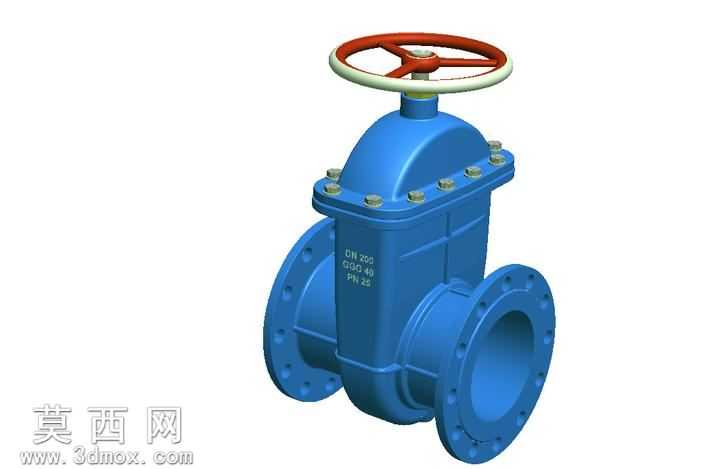

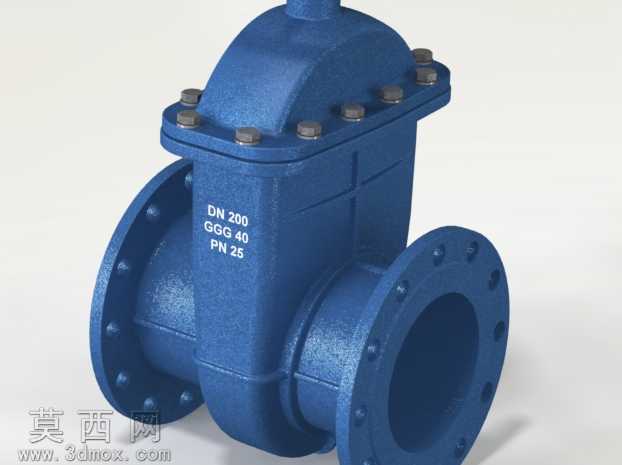

本模型为DN200PN25规格的法兰连接暗杆闸阀，采用SolidWorks进行全参数化三维建模，建模过程严格遵循给排水管道阀门的通用设计规范，完整还原了该类阀门的全部结构细节。模型构建从阀体主体开始，先通过拉伸、旋转特征搭建阀体的中空流道与外部轮廓，针对法兰连接端，按照PN25压力等级的法兰标准绘制螺栓孔阵列，精准还原法兰密封面的凸台结构与倒角细节，保证法兰连接尺寸与行业标准完全匹配。阀盖部分采用多实体建模方式，先绘制阀盖与阀体的配合止口，再通过阵列特征完成阀盖紧固螺栓的排布，每个螺栓、螺母都单独建模还原六角头与螺纹收尾细节，避免简化导致的结构失真。手轮部分采用轮辐式结构设计，外圈为红色防滑操作轮缘，中间设置轮毂与阀杆配合的轴孔，轮辐通过圆周阵列生成，还原手轮的受力结构与操作握持的轮廓形态。暗杆结构的设计是本模型的重点，阀杆与闸板采用梯形螺纹配合结构，建模时还原了阀杆的梯形螺纹牙型，以及闸板上对应的螺纹孔结构，同时还原了阀杆密封填料腔的内部结构，包括填料压盖、压紧螺栓的细节，清晰展示暗杆闸阀阀杆不随启闭伸出阀盖的结构特点。材质渲染阶段，阀体与阀盖采用蓝色环氧树脂喷涂的铸铁材质表现，调整材质的粗糙度与反光度还原工业铸件的哑光质感；手轮轮缘采用红色酚醛塑料材质，手轮轮毂与阀杆、螺栓等金属部件采用镀锌钢材质，区分不同部件的材质视觉差异；密封面部分添加橡胶材质的视觉表现，还原闸板密封的材质特性。模型整体结构装配关系清晰，所有配合面都设置了正确的装配约束，可直观展示阀门的启闭运动逻辑，流道部分做了抽壳处理，可清晰展示阀门全开状态下的通流截面形态，阀体上的规格标识也通过包覆特征做了还原，提升模型的真实感与工程参考价值，可用于管道系统设计演示、阀门结构教学、给排水工程方案展示等场景。
