六角锁紧螺母标准件结构设计

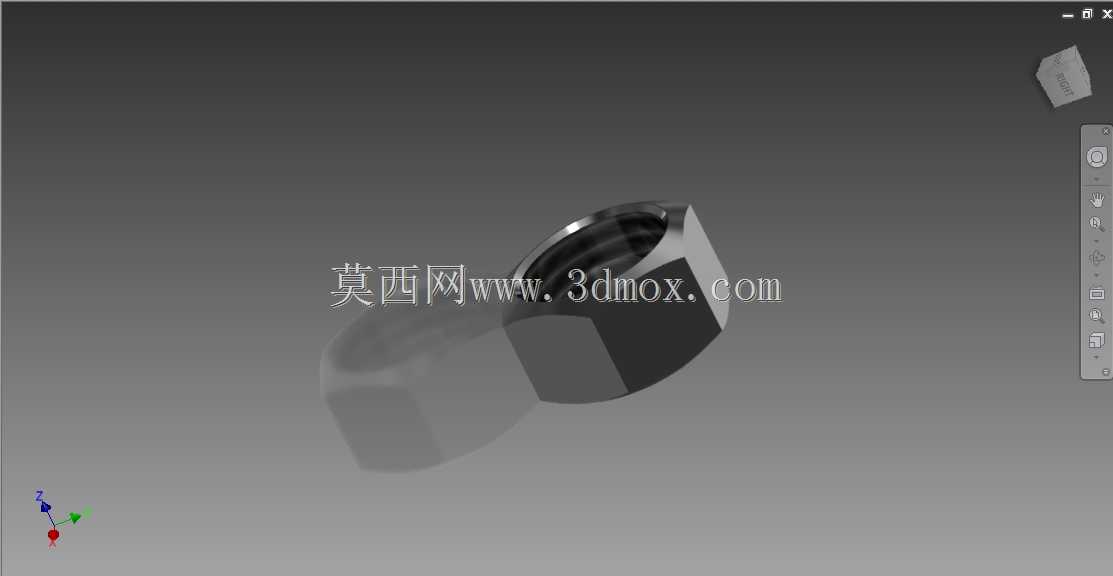

　　日常做设备结构装配的时候，六角螺母是最常接触的基础连接件，不管是做小型工装夹具、非标自动化机架拼接，还是常规机床的部件紧固，都离不开这类零件。这次建模的六角螺母，首先要考虑的就是实际安装时的操作空间，六角外形的对边尺寸严格参照通用紧固件的公差范围做了约束，保证常规的开口扳手、套筒扳手都能顺利卡入，不会出现对边尺寸偏小导致扳手打滑、或者尺寸偏大无法在狭窄安装位操作的问题。内螺纹的建模没有只做简单的螺纹贴图，而是按照普通公制螺纹的牙型角、螺距参数做了真实的牙型切除，这样在做整机装配干涉检查的时候，能准确判断螺纹旋合长度是否足够，避免后期装配时出现螺纹配合长度不足导致的连接松动问题。很多新手建模的时候容易忽略螺母的倒角细节，

　　这个模型在螺母两端的螺纹入口处都做了符合工艺要求的倒角，一方面是实际生产中冷镦、攻丝工序必须的工艺结构，能去除加工毛刺，另一方面装配时可以引导螺栓顺利旋入，不会出现螺纹对不准刮伤牙型的情况。从应用场景来说，这类螺母覆盖的工况非常广，普通4.8级强度的可以用在普通设备外壳、防护栏这类低载荷的连接位置，如果搭配垫片使用，还能分散接触面的压应力，避免锁紧时刮花被连接件的表面。做这个模型的时候，特意把螺母的支承面做了平面度的隐性约束，建模时保证支承面与螺纹轴线的垂直度在合理公差范围内，避免实际锁紧时出现螺母偏斜，导致螺纹受力不均、长时间受振动后松脱的问题。很多人觉得标准件建模简单，其实要兼顾生产工艺和装配实用性，需要考虑的细节不少，

　　比如螺母的厚度尺寸，是按照对应螺纹规格的标准厚度做的，既不会因为厚度过薄导致螺纹啮合圈数不足、连接强度不够，也不会因为厚度过大造成材料浪费、占用过多安装空间。在做设备整体装配仿真的时候，这个螺母模型可以直接调用，和对应规格的螺栓、弹垫、平垫组合使用，能准确还原实际装配的层级关系，检查相邻部件之间是否存在安装间隙不足、扳手操作空间不够的问题，提前在设计阶段规避装配干涉的风险，减少后期现场改件的工作量。
