医用塑料注射成型连通接头结构设计

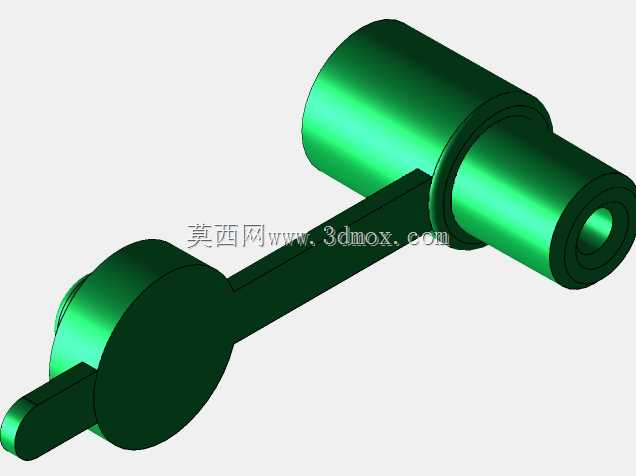

　　这类塑料注射成型的连通构件，主要应用在临床体液输送、药剂输注类医疗管路场景中，作为管路之间的转接连通载体，承担流体通路的对接、分流或固定衔接作用，日常在输液器、引流装置、小型医用给药设备的管路布局中十分常见。从结构设计逻辑来看，整体采用一体化注塑成型思路，没有额外的拼接装配结构，能最大程度降低医用场景下的漏液、松脱风险，同时减少装配工序带来的污染隐患，符合医用耗材的洁净生产要求。构件主体分为两个功能端，一端为带环形凸台的套接端，凸台结构用于和软管装配时形成卡合限位，避免管路受拉扯时出现滑脱，套接端的内孔做了圆角过渡处理，能减少流体输送时的湍流阻力，也避免锐角结构在装配时割伤软管内壁造成碎屑脱落。另一端为阶梯轴式的插接端，

　　不同直径的阶梯段可以适配两种不同内径的医用软管，提升构件的通用适配性，两个功能端之间通过斜置的连接筋实现刚性衔接，连接筋的截面做了等厚度设计，既保证整体结构的抗弯折强度，避免安装或使用过程中出现断裂，也能控制注塑成型时的壁厚均匀性，减少缩痕、翘曲等成型缺陷。从安装边界来看，构件整体的外轮廓没有突出的尖锐棱角，所有棱边都做了R0.3以上的圆角处理，既满足医用产品的毛刺控制要求，也能避免在管路布设时刮碰其他医用耗材或医护人员手部。两个功能端的同轴度公差控制在0.1mm以内，保证和软管装配后的管路通路顺畅，不会出现偏心导致的流体截流问题。设计过程中针对注塑成型的拔模角度做了统一设置，所有轴向结构的拔模斜度控制在1.5度，

　　既方便模具开模时的顺利脱模，也不会影响两端和软管的装配紧密度。连接筋和两个功能端的衔接位置做了圆弧过渡，避免应力集中导致的构件在低温存储或常规外力作用下出现开裂，适配医用耗材常规的运输、存储环境要求。这类构件的材质通常选用医用级聚丙烯或聚碳酸酯，设计时的壁厚控制在1.2mm到1.8mm之间，既保证足够的结构强度承受管路内的常规流体压力，也能控制材料用量，适配一次性医用耗材的成本控制需求。在实际管路装配中，这类构件不需要额外的紧固件，依靠软管自身的弹性抱紧力即可实现密封连接，装配操作简单，适合临床场景下的快速管路搭建需求，同时整体结构无卫生死角，方便生产过程中的环氧乙烷灭菌工序，不会出现灭菌介质残留的死角问题。
