商用车悬架用双眼多片钢板弹簧结构

　　在商用车、非道路工程车辆的悬架系统中，多片钢板弹簧是承担载荷传递、路面冲击缓冲的核心弹性构件，区别于单片变截面弹簧，多片叠合的结构形式能在有限安装空间内获得更高的承载冗余，同时通过片间摩擦提供一定的阻尼特性，衰减行驶过程中的振动能量，降低车架与车身的冲击载荷。这类双眼结构的钢板弹簧，两端卷耳通过销轴分别与车架支座、车桥连接，卷耳内部镶嵌的衬套能缓冲铰接位置的磨损，同时补偿车辆跳动过程中的角度偏移，避免刚性连接带来的应力集中。

　　从结构设计逻辑来看，多片弹簧的片长从最长的主片向下依次递减，形成近似等强度梁的受力形态，主片两端的卷耳是核心受力部位，设计时需要保证卷耳的成型强度，避免在冲击载荷下出现卷耳撕裂、开口变形的问题；各片弹簧之间的接触位置在装配时会涂抹润滑脂，减少片间干摩擦带来的异响与磨损，同时在弹簧中部设置中心定位结构，配合U型螺栓将各片弹簧与车桥紧固为整体，防止车辆行驶过程中片层出现横向窜动，保证受力传递的一致性。

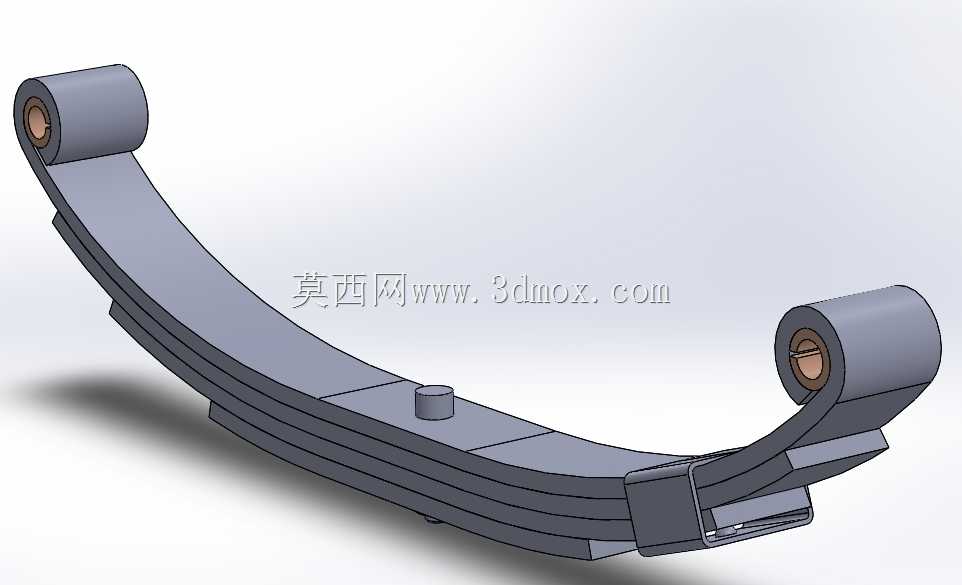

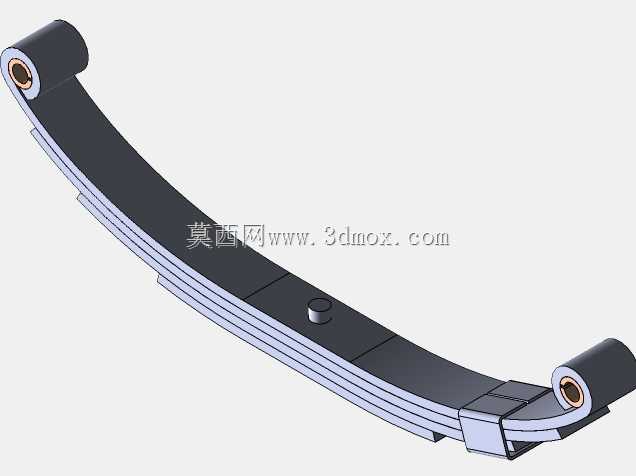

　　该款弹簧的总长度为21又3/4英寸，两端卷耳中心距为20又1/2英寸，弹簧整体宽度为1又3/4英寸，单片厚度为1/4英寸，共4片叠合，这个尺寸规格适配于轻型载货车辆、小型工程拖车的前悬架或后副悬架，安装时需要匹配对应直径的销轴与衬套，预留足够的跳动行程，避免弹簧在极限压缩状态下出现刚性撞击。在实际选型匹配过程中，需要根据车辆的额定轴载、动载系数核算弹簧的刚度，4片叠合的结构刚度适中，既能满足额定载荷下的静挠度要求，保证空载状态下的行驶平顺性，又能在满载甚至小幅超载工况下提供足够的支撑力，避免弹簧出现永久塑性变形。

　　在三维建模过程中，需要重点还原各片弹簧的曲率半径，自由状态下各片的曲率存在差异，装配后通过中心螺栓的夹紧力让各片紧密贴合，产生一定的预加应力，抵消部分工作载荷下的拉应力，提升主片的疲劳寿命；卷耳部位的衬套与销轴的配合间隙需要按照行业标准设定，既要保证铰接转动的灵活性，又不能因为间隙过大导致行驶过程中出现方向摆振。弹簧表面的涂装、片间的减摩垫片、端部的倒角结构都需要在模型中准确体现，这些细节直接影响弹簧的实际使用寿命，比如片端做倒角处理能减少片间接触的应力集中，避免长期交变载荷下出现片端断裂的问题。

　　这类钢板弹簧在实际使用中，除了承担垂直方向的载荷，还需要传递纵向力与侧向力，所以两端卷耳的铰接强度、弹簧与车桥的连接紧固力矩都有严格要求，日常维保中需要定期检查片间是否出现断裂、U型螺栓是否松动、卷耳衬套是否磨损过量，避免因为弹簧失效引发行驶安全问题。相较于空气弹簧、螺旋弹簧等弹性元件，多片钢板弹簧的结构简单、维护成本低、承载能力强，在中低端商用车、农用车辆、拖挂设备上仍然有非常广泛的应用，其结构设计经过数十年的迭代优化，已经形成了非常成熟的设计规范，建模时只要严格遵循尺寸参数、受力逻辑，就能还原出符合工程实际的结构模型，为后续的悬架运动仿真、刚度校核、装配干涉检查提供准确的数模基础。
