16针SOP转DIP电子元器件适配座

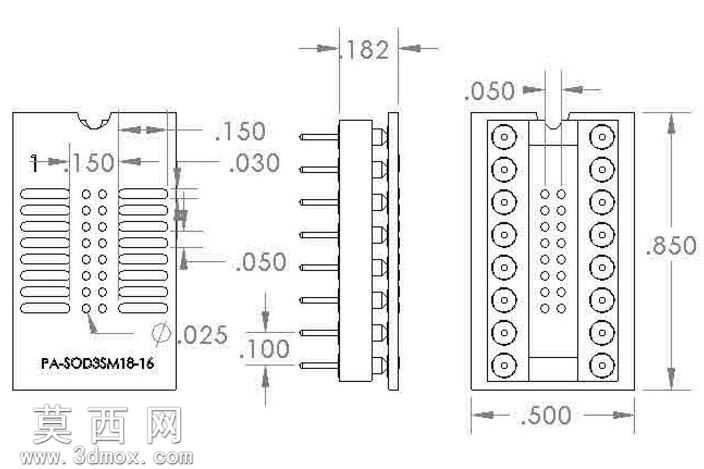

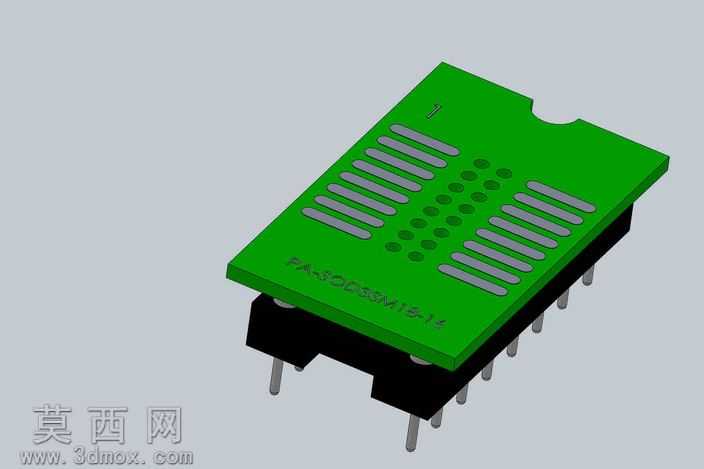

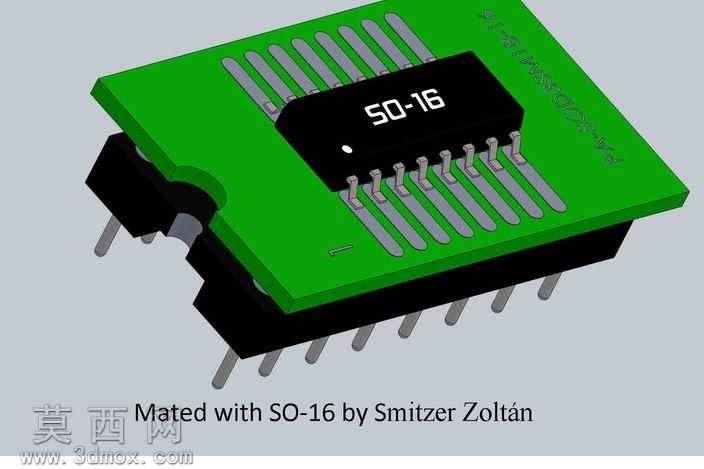

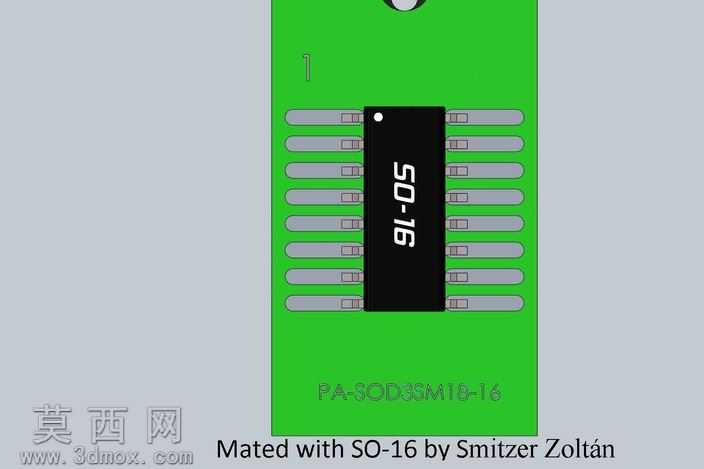

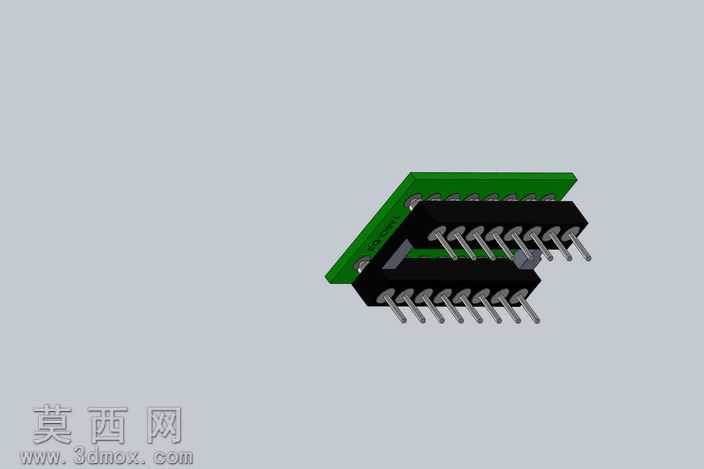

本模型为16针SOP封装转DIP直插封装的电子元器件适配转接座，整体采用SolidWorks进行全参数化三维建模，建模过程严格遵循电子元器件封装行业标准尺寸规范，对适配座的每一处结构都做了精准的尺寸约束。模型主体分为绿色PCB转接板、黑色SOP芯片限位底座、金属转接引脚三个核心部分，建模时先绘制PCB转接板的二维草图，拉伸生成板体基础结构后，对板上的走线焊盘做了浮雕式的细节建模，还原真实PCB板的线路布局特征；黑色限位底座采用拔模特征建模，适配SOP-16封装芯片的外形尺寸，底座上的定位凹槽与芯片引脚间距完全匹配，保证芯片放置时的对位精度，底座边缘的卡扣结构做了圆角过渡处理，避免安装时刮伤芯片引脚。金属引脚部分分别建模了SOP侧的贴片接触引脚与DIP侧的直插引脚，引脚的直径、长度、间距都严格对应标准参数，SOP侧引脚做了微弯的弹性接触结构设计，保证与芯片引脚的可靠接触，DIP侧引脚为标准直插结构，适配常规面包板或PCB通孔的安装尺寸。渲染阶段采用分层材质赋予，PCB板使用哑光绿的阻焊材质，表面做轻微的磨砂质感处理，还原真实PCB的触感；黑色底座使用哑光阻燃塑料材质，添加细微的颗粒质感模拟注塑成型的表面效果；金属引脚使用亮银色锡铅合金材质，添加轻微的反射效果体现金属光泽。整体装配采用同轴心与重合配合约束，所有引脚与焊盘的对位精度控制在0.01mm以内，完全满足电子装联的尺寸公差要求，模型可直接用于3D打印制作实物适配座，也可用于电子装联教学演示、电路设计方案的虚拟装配验证，帮助工程师在电路设计阶段直观验证贴片芯片转直插使用的安装可行性，避免实际焊接时出现尺寸不匹配、引脚对位偏移等问题。
