手动杠杆式小型液压压力加工设备

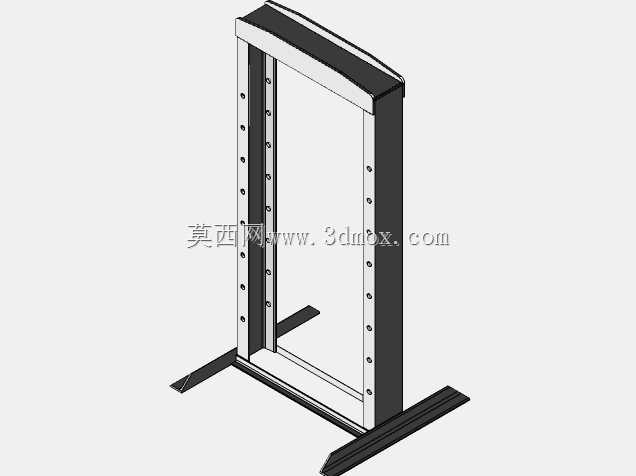

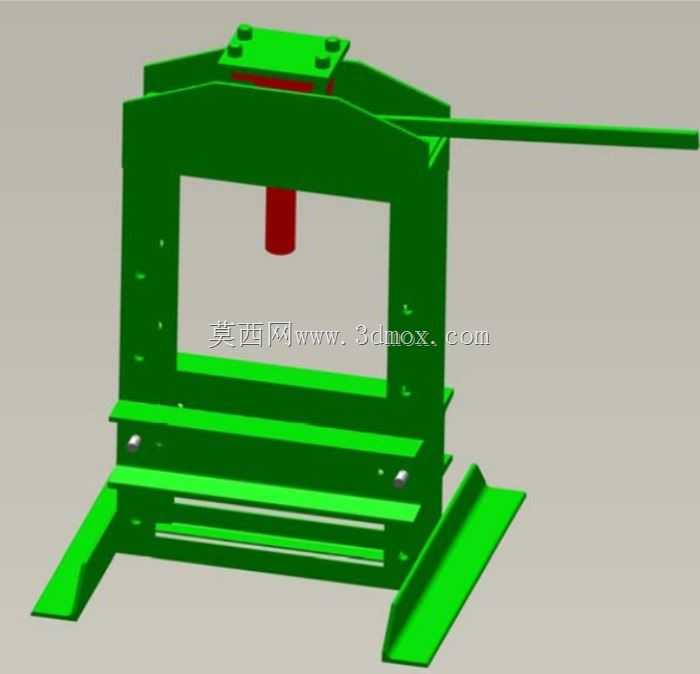

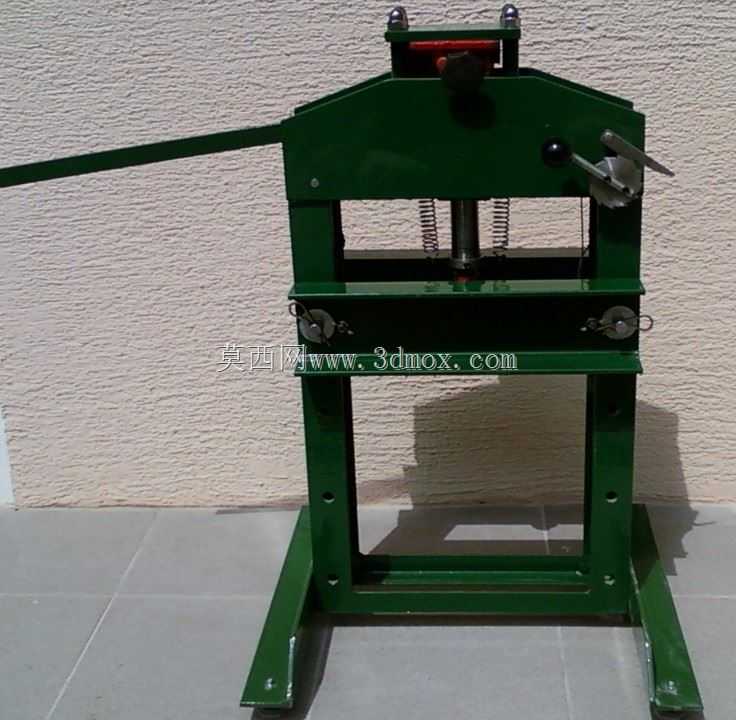

　　这类手动杠杆驱动的小型液压施压设备，多应用于小型机加工车间、汽修门店、五金维修作坊的零散压装作业场景，可完成小尺寸轴承压装、轴套过盈装配、薄金属片校平、小型工件铆接、塑料件压合成型等工序，相比大型四柱液压机占地空间小，无需外接动力源，依靠手动杠杆驱动液压单元输出压力，适合无固定生产流水线、作业批次零散的小型加工场景使用。设备采用开式C型焊接机架结构，底部为整体式支撑底脚，直接放置于平整水泥地面或工作台面即可使用，无需额外打膨胀螺栓固定，机架两侧立柱预留多组调节孔位，可根据待加工工件的高度调整上压头的初始行程位置，适配不同高度尺寸的工件加工需求。上压头下方设置复位弹簧结构，施压完成后可带动压头自动回位，减少手动复位的操作步骤，

　　杠杆操作端延伸长度经过力臂配比计算，操作人员施加较小的下压力即可通过液压单元放大输出数吨的压装力，降低作业劳动强度。设备侧面设置压力锁止手柄，压装到位后可锁定压头位置，保压过程中无需持续按压杠杆，适合需要短时间保压的压装工序。设计过程中机架整体采用矩形钢管焊接成型，焊接后做去应力退火处理，避免长期受压后机架出现变形开焊问题，压头与活塞杆采用同轴度定位设计，压头端面与工作台面的平行度控制在0.1mm以内，防止压装过程中工件出现偏载导致压装失效或工件损坏。液压单元集成安装于机架上部腔体，油路采用内置式布局，避免外接油管外露出现磕碰损坏，液压油腔密封件采用耐油橡胶材质，长期使用不易出现渗漏问题。设备整体宽度控制在600mm以内，

　　高度不超过900mm，工作台面有效作业区域为300mm*200mm，可放置的最大工件高度为400mm，安装边界仅需预留1平米左右的平整台面或地面空间即可，移动时可通过底部预留的吊装孔由两人抬运转移，适配多工位流动作业的使用需求。压头下方可根据不同作业需求更换配套工装接头，比如压装轴承时更换对应尺寸的压套，校平工件时更换平压头，铆接作业时更换铆接头，拓展设备的适用工序范围。
