小型台式微型铣床结构设计方案

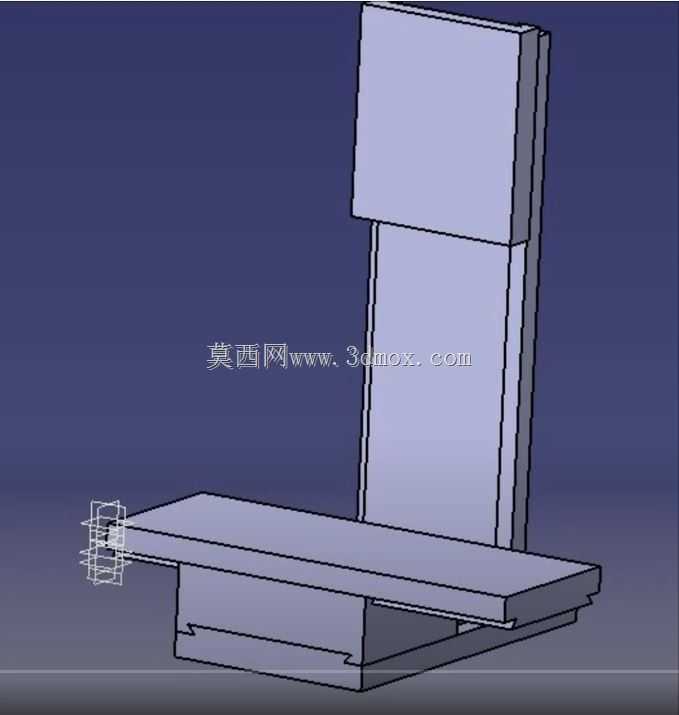

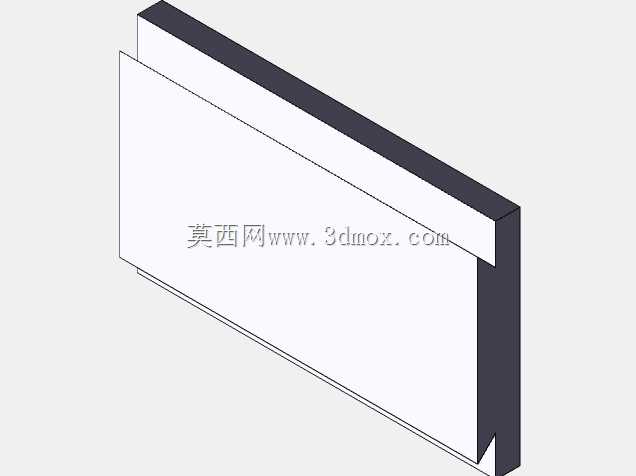

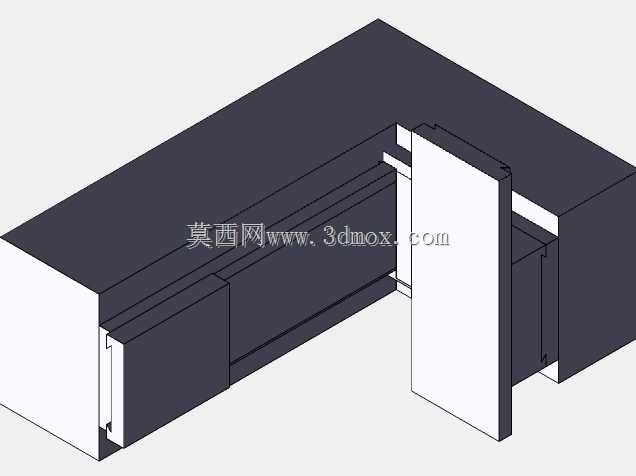

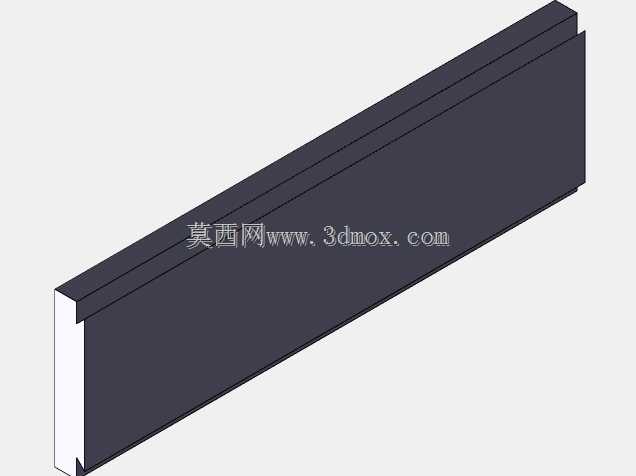

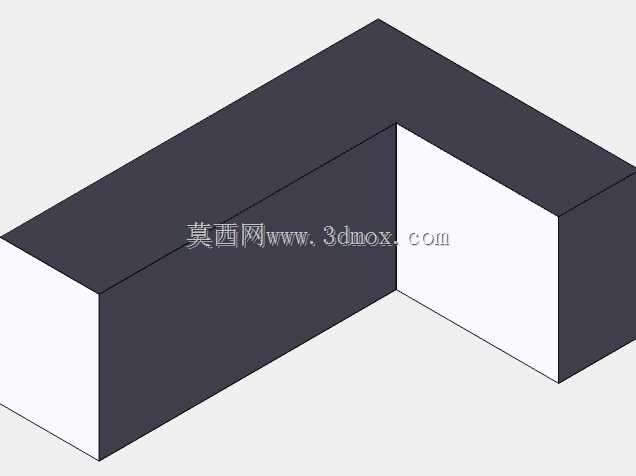

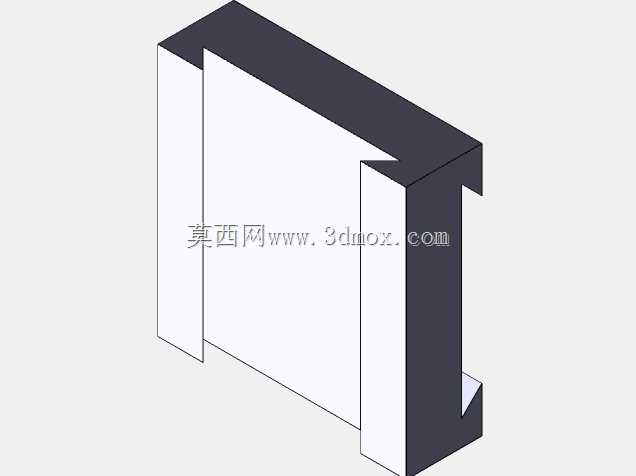

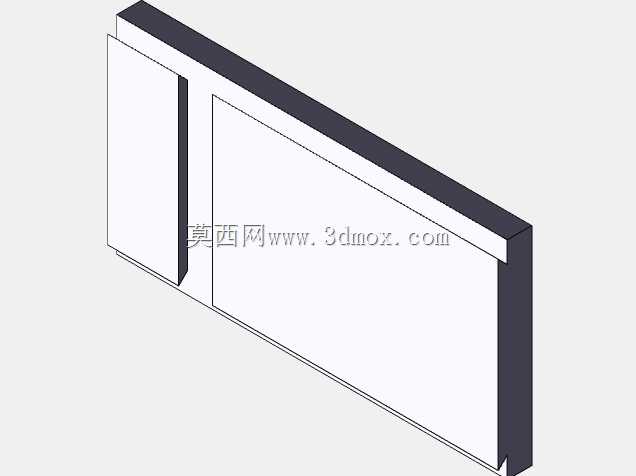

　　这款微型铣床主要面向小尺寸零件的精密加工场景，适配维修车间、个人加工工坊、教学实训场地等对设备占地要求严苛的使用环境，可完成小型金属件、工程塑料件的平面铣削、沟槽加工、小型异型面成型等工序，弥补了大型铣床无法适配小批量零散加工、小空间作业的短板。从结构设计逻辑来看，整体采用立式布局，主轴单元垂直布置于工作台上方，通过立柱实现主轴的上下进给导向，床身作为整体承载基座，整合了驱动组件安装位、导轨安装基准面，所有配合面均预留了刮研余量，可在装配阶段通过配刮保证各运动轴的垂直度与平行度公差，避免长期运行后出现精度漂移。工作台采用十字滑台结构，X、Y向进给均采用梯形丝杠传动，配合线性导轨实现平稳导向，丝杠端部设置手轮与刻度盘，单格刻度对应0.

　　02mm进给量，可满足常规小零件的加工精度要求，同时梯形丝杠具备自锁特性，无需额外加装制动机构即可在任意进给位置锁止，简化了整体结构。主轴单元采用ER夹头结构，可适配不同直径的铣刀装夹，主轴通过同步带与驱动电机连接，可通过更换带轮调整转速区间，适配不同材质工件的切削线速度要求，主轴箱体与立柱导轨之间设置锁紧手柄，完成Z向位置调整后可快速锁止，避免加工过程中出现主轴窜动。设备整体安装边界控制在极小范围内，无需专门的设备基础，直接放置于稳固工作台面即可使用，底部预留了螺栓安装孔，若有更高刚性需求可通过螺栓将设备固定于工作台面，进一步降低切削过程中的振动。设计过程中对各运动部件的行程做了合理匹配，X向行程覆盖小型零件的常规加工长度，

　　Y向行程满足工件的横向进给需求，Z向行程可适配不同高度的工件装夹，同时各轴行程两端均设置硬限位结构，避免操作失误导致丝杠超程损坏。润滑系统采用预留注油孔的设计，日常维护时可直接向导轨、丝杠配合面注入润滑油，无需拆解护罩即可完成保养，降低了设备的后期维护成本。整体结构没有冗余设计，所有零部件均兼顾加工可行性与装配便利性，多数结构件可通过常规铣削、钻削工序完成加工，适合小批量自制或改装场景使用，传动路径短、刚性冗余合理，在小尺寸设备的框架内尽可能保证了切削稳定性，可承担铜、铝等有色金属以及硬质塑料的轻负荷铣削作业，也可用于小型钢件的低速精加工工序。
