多层钢结构操作平台框架结构设计

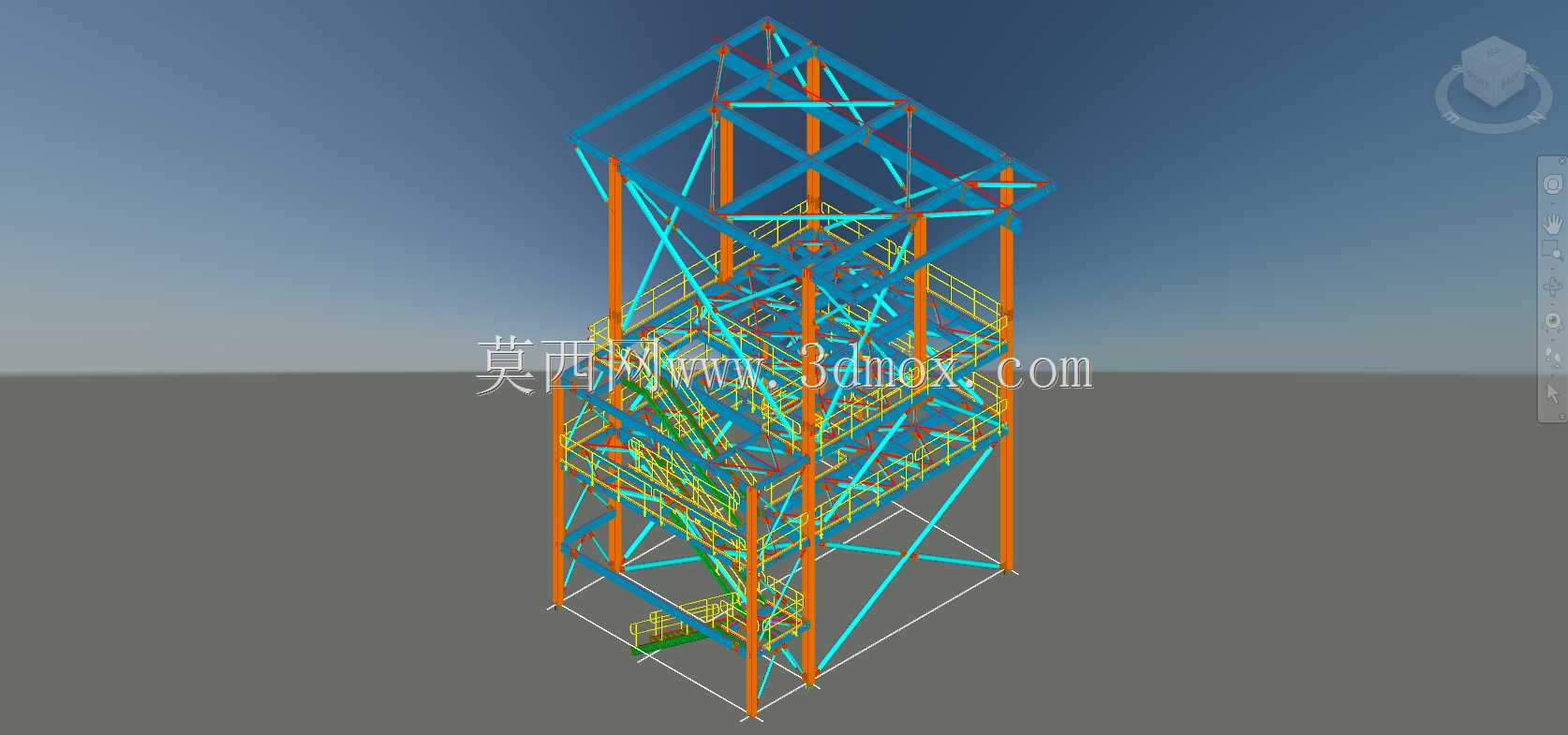

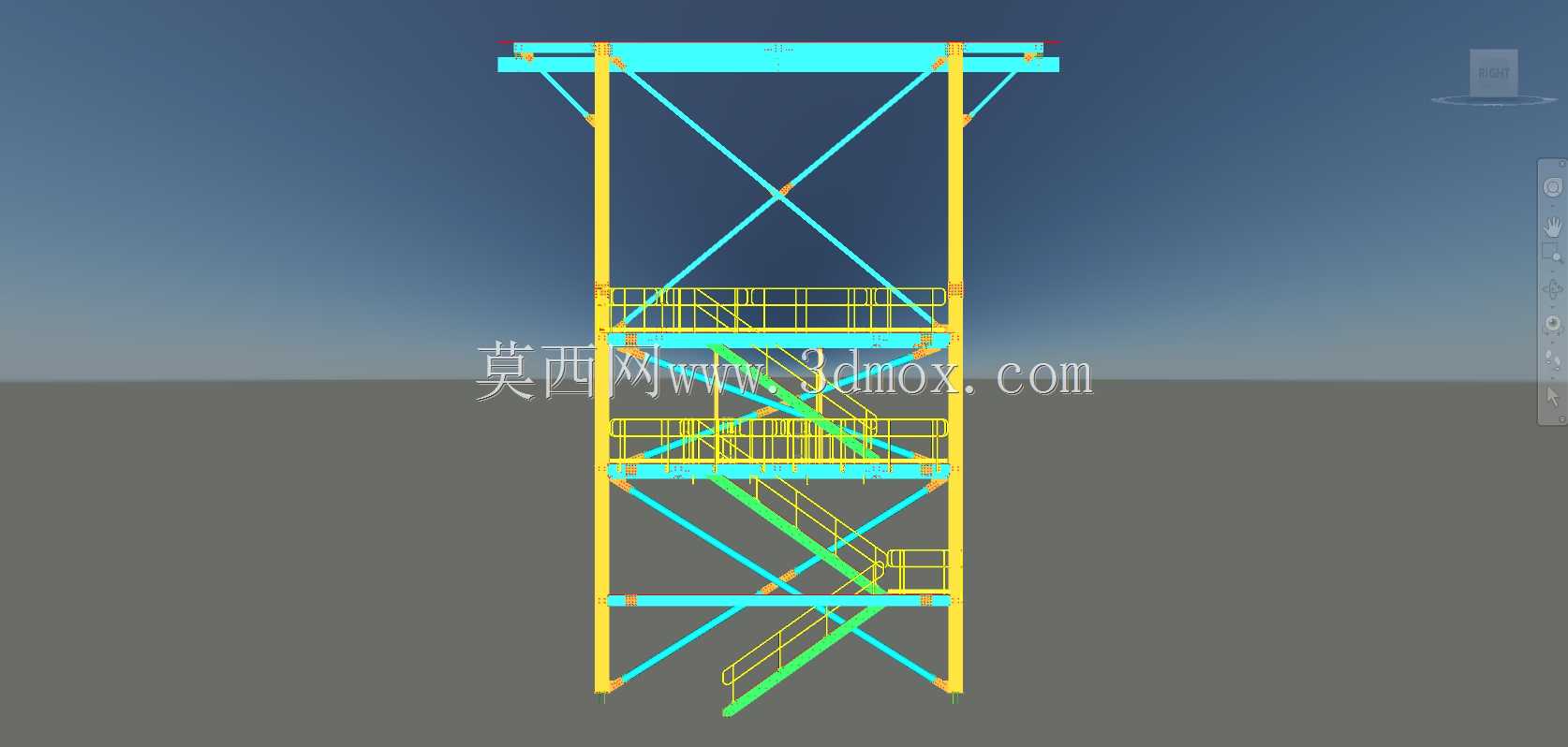

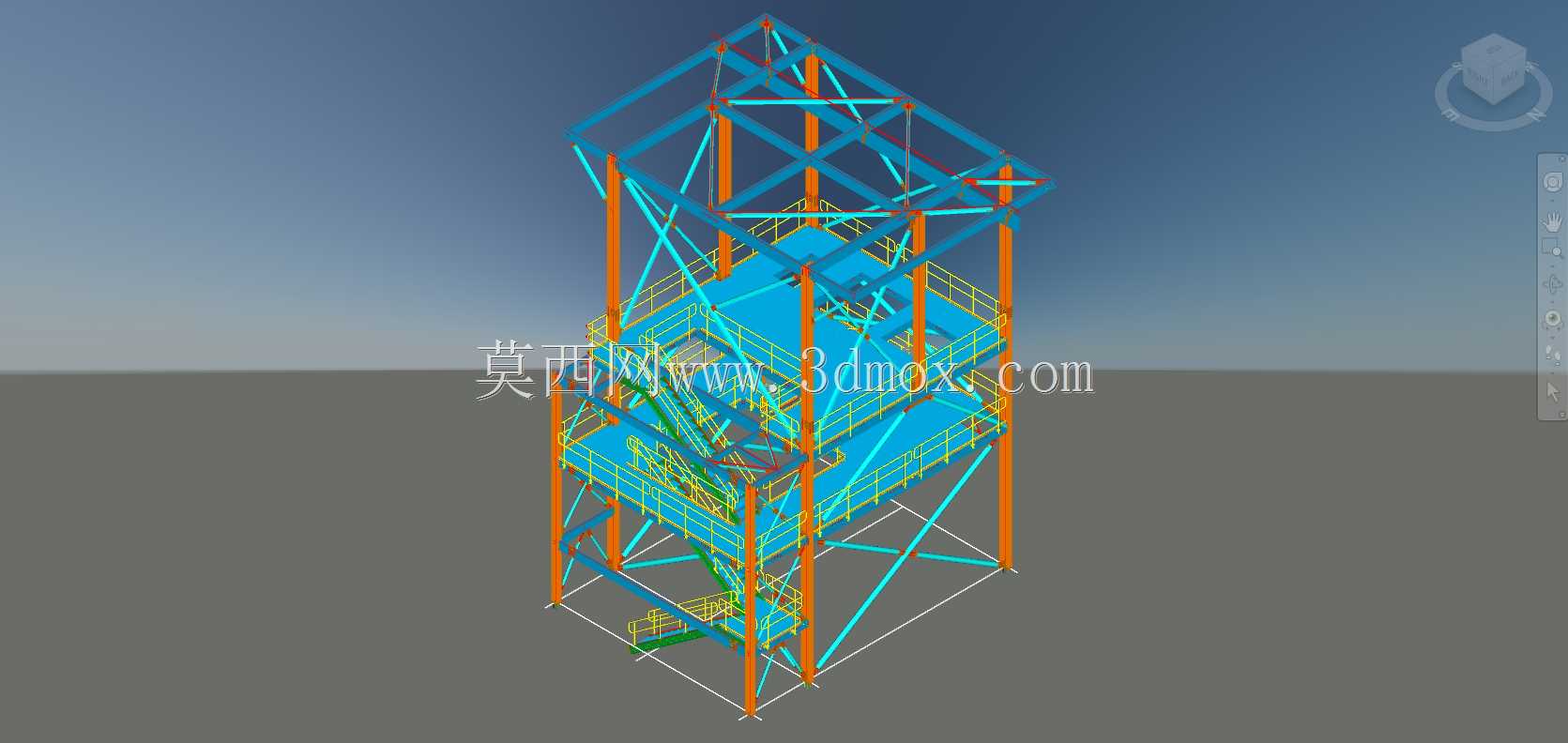

　　这套多层钢结构操作平台框架，主要面向工业厂区内需要分层作业、设备高位布设的生产场景，常见于冶金、化工、重工装配车间的工序衔接区域，用来承载作业人员、小型生产工具以及配套轻型生产设备，解决不同高程作业面的通行与操作空间需求。整体框架采用立柱分层承载的设计逻辑，主承重立柱选用H型钢作为竖向受力构件，沿平台矩形轮廓均匀布设，每层平台的承重梁通过节点板与立柱刚性连接，形成稳定的空间刚架体系，同时在框架的立面布设交叉式柔性支撑，抵消水平方向的风载与作业动载带来的框架侧移，避免平台在人员走动、设备运行时出现明显晃动感。平台的分层高度结合常规工业作业的人体工程学需求设置，每层预留足够的操作净空，避免作业人员抬头或转身时碰到上层结构，

　　平台面板采用花纹钢板铺设，边缘设置踢脚板防止工具滚落，临边位置布设双横杆防护栏，护栏高度符合工业作业安全防护要求，所有护栏的立杆与平台梁采用螺栓连接，便于后期维护更换。框架侧面设置折返式斜梯连通各层平台，斜梯的踏步采用防滑格栅板制作，倾斜角度控制在人员上下行走舒适的区间，斜梯两侧同样设置连续护栏，扶手高度适配成年人抓握的舒适高度，斜梯与平台的连接位置做了加强处理，避免人员集中通行时出现局部变形。设计过程中优先考虑现场安装的便捷性，所有构件的连接节点均采用标准化螺栓连接设计，无需现场大量焊接作业，构件拆分尺寸适配常规货运车辆的运输边界，单根构件重量控制在现场常用起重设备的吊装范围内，降低现场安装的难度与成本。

　　框架的底部设置预埋板连接结构，可直接与厂区混凝土地面的预埋螺栓固定，安装时可根据现场地面的平整度通过调整垫铁找平框架整体水平度，保证各层平台的水平偏差控制在允许范围内。在受力设计上，每层平台的均布活荷载取值充分考虑工业作业的实际需求，可满足多人同时作业、放置轻型工具与小型设备的承载要求，支撑体系的布置避开了平台上预留的设备安装空位，不会影响后期生产设备的布设与管线排布，框架的整体外轮廓尺寸规整，可根据实际厂区的可用空间进行模块化拼接拓展，适配不同大小的作业区域需求。
