全地形车用液压减震器三维结构设计

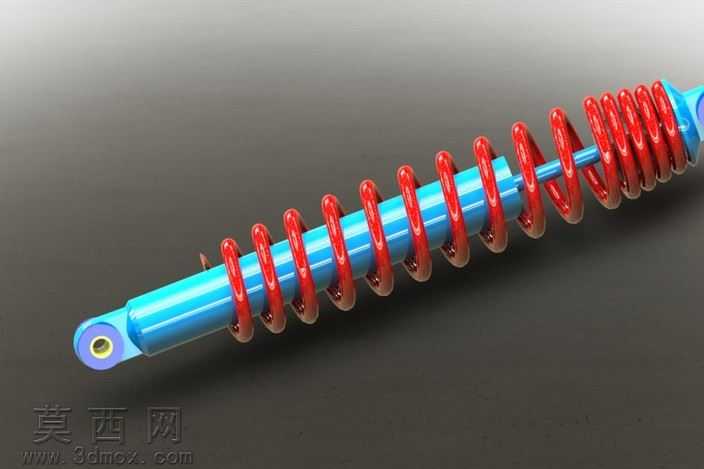

本作品为适配Can-Am庞巴迪DS650全地形车的液压减震器三维模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先依据越野ATV的悬挂行程需求确定核心尺寸参数，以同轴装配逻辑完成各部件的空间定位。模型主体由蓝色液压阻尼筒体与红色螺旋减震弹簧两大部分构成，阻尼筒采用中空缸体结构设计，两端预留铰接安装孔位，孔内嵌入衬套结构以模拟实车的转动连接需求，保证安装后可随悬挂摆臂灵活摆动。螺旋弹簧采用等节距螺旋扫描特征生成，严格匹配阻尼筒的外径尺寸实现同轴套合，弹簧两端并圈磨平的结构细节完整还原，保证弹簧受力时的支撑稳定性。渲染阶段针对不同部件赋予差异化材质表现，阻尼筒表面采用亮面金属烤漆材质，模拟铝合金缸体阳极氧化后的亮蓝色光泽质感，螺旋弹簧采用高饱和度红色金属漆材质，还原弹簧钢表面喷塑处理的视觉效果，铰接孔内的衬套采用哑光深灰色工程塑料材质，区分不同构件的材质属性。结构设计上充分考虑越野场景的冲击缓冲需求，阻尼筒的长度与弹簧的劲度参数相互匹配，可有效吸收非铺装路面行驶时的竖向冲击载荷，该结构同时可适配SAE Baja赛事大学生越野赛车的悬挂改装使用。建模过程中对所有装配配合关系做了完整约束，弹簧与筒体无干涉错位，两端安装位的同轴度公差符合机械加工的实际要求，整体模型无碎面、破面等建模缺陷，可直接用于结构验证、装配模拟以及渲染展示使用，完整还原了民用越野车辆液压减震部件的典型结构特征。
