汽车主电池断电开关端子结构设计

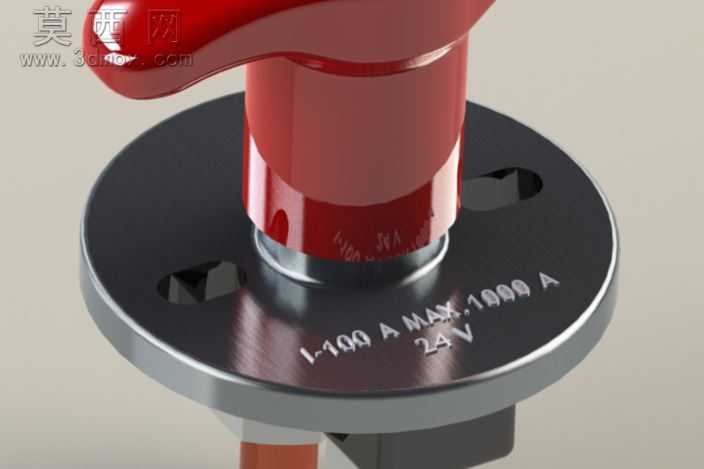

本作品为车载主电池开关端子的三维参数化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先依据车载低压电气系统的通用安装规范，确定法兰底座的安装孔位间距、中心轴直径、旋钮操作高度等核心尺寸，所有特征均采用关联参数驱动，便于后续根据不同车型的安装空间调整尺寸规格。建模过程中优先使用拉伸、旋转、切除等基础特征构建主体结构，法兰底座的沉头安装孔、中心导电轴的阶梯定位结构、红色操作旋钮的防滑曲面均通过精确的草图约束实现，避免出现冗余特征导致模型文件体积过大，同时保证各部件之间的装配间隙符合实际生产的公差要求。材质渲染阶段针对不同部件的实际使用材质分别调整材质参数，法兰底座采用镀锌钢材材质，设置金属拉丝纹理与低粗糙度的反光属性，还原金属机加工后的哑光金属质感；中心导电轴采用紫铜镀镍材质，调整金属反射率与高光参数，呈现导电部件的亮面金属质感；顶部操作旋钮采用阻燃PA66工程塑料，设置高饱和度的红色哑光塑料材质，添加细微的颗粒纹理模拟注塑件的表面质感，同时在旋钮侧面添加防滑凹槽的细节纹理，提升渲染的真实度。结构设计上充分考虑车载场景的使用需求，法兰底座采用三孔沉头安装结构，可直接固定在电池舱的安装面板上，中心轴与底座之间设置绝缘隔层避免短路，旋钮旋转角度设置为90度通断行程，操作时具备清晰的档位手感，底座表面蚀刻的额定参数标识采用包覆特征实现，与实际产品的激光蚀刻效果一致。整体模型装配完成后进行干涉检查，确认活动部件在全行程内无结构干涉，各密封槽、定位台阶的尺寸均符合车载电气部件的防护等级要求，可直接用于产品开模前的结构验证、安装模拟以及产品宣传渲染图制作。
