表面贴装微型滑动开关三维结构设计

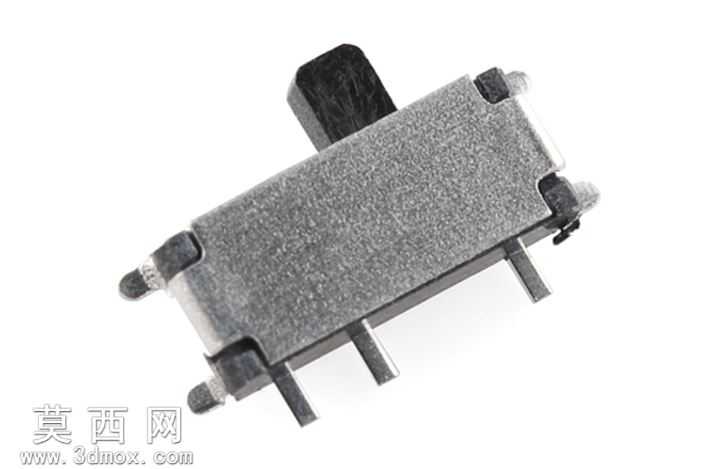

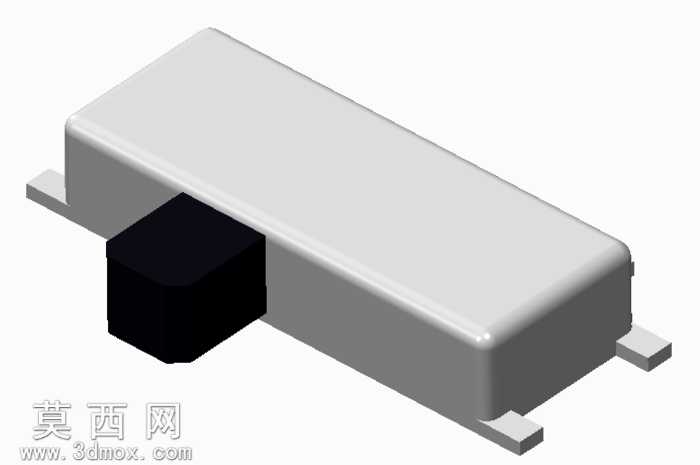

本作品为表面贴装式微型滑动开关的三维参数化模型，建模过程严格参照实物测绘尺寸与公开规格参数完成，整体采用全参数化驱动设计，所有结构特征均可通过参数表调整适配不同规格的同类型开关产品。建模阶段首先完成基座主体的轮廓绘制，采用拉伸特征构建绝缘基座的基体结构，针对基座上的定位凸台、引脚卡槽、滑块导向槽等细节特征，通过切除拉伸、圆角、倒角等特征逐步细化，确保基座的安装定位精度符合SMT表面贴装工艺的公差要求。金属引脚部分单独建模，根据引脚的弯折形态采用扫描特征生成引脚的流线型轮廓，对引脚与基座的配合部位做了干涉检查，确保引脚嵌入基座卡槽后无结构冲突，同时还原了引脚端部的焊盘结构，匹配表面贴装的焊接工艺要求。滑动拨块部分采用分体式建模思路，上部的操作拨帽做了防滑纹理的细节还原，下部的滑动导通基座内置动触片结构，建模时预留了动触片与静触片的接触行程空间，可直观展示开关拨动时的导通切换动作逻辑。材质渲染阶段，绝缘基座部分采用哑光黑色耐高温工程塑料材质，调整材质的粗糙度、反光度参数还原塑料壳体的磨砂质感；金属引脚与内部触片采用镀锡铜合金材质，添加轻微的金属反光与表面氧化质感，还原实物金属部件的真实视觉效果；滑动拨帽部分采用黑色耐磨塑料材质，边缘做了细微的圆角过渡处理，避免尖锐棱角的视觉违和感。整体模型装配完成后做了全局干涉检查，所有活动部件的滑动行程无卡顿、无结构干涉，可直接用于电子产品结构设计的装配验证、3D打印手板制作以及生产工艺的前期模拟，模型的结构细节完整还原了实物的装配关系，能够清晰展示表面贴装滑动开关的内部构造与工作原理，可为同类型微型开关的设计优化提供直观的三维参考。
