多通路集成式黄铜压缩管路连接接头

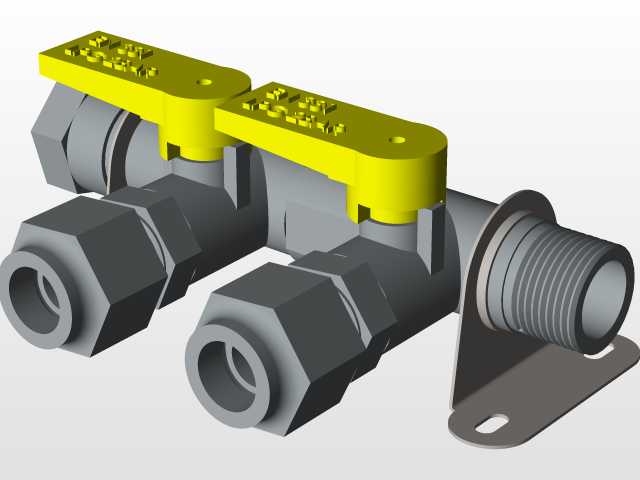

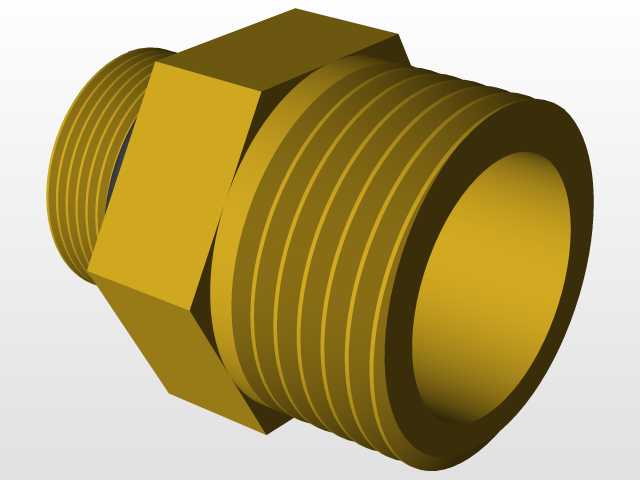

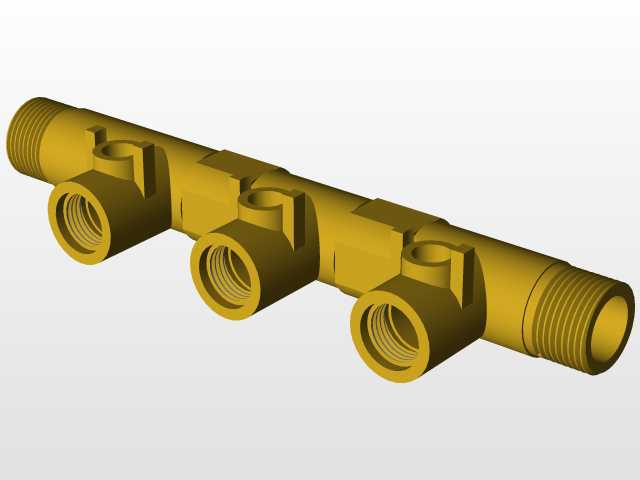

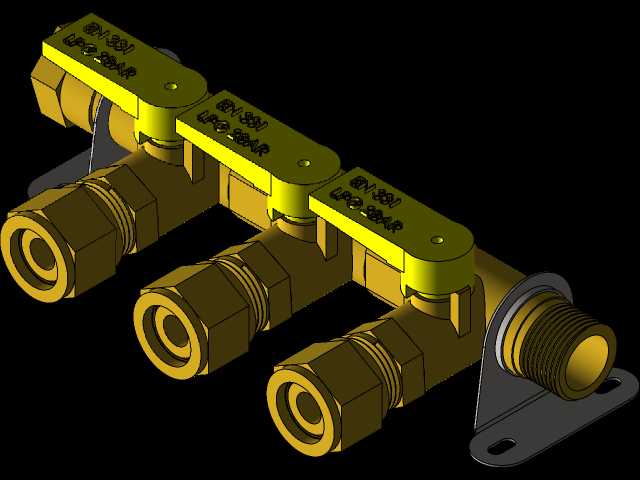

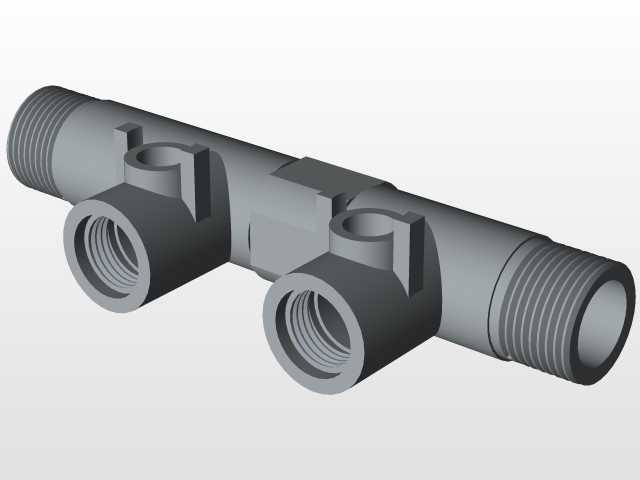

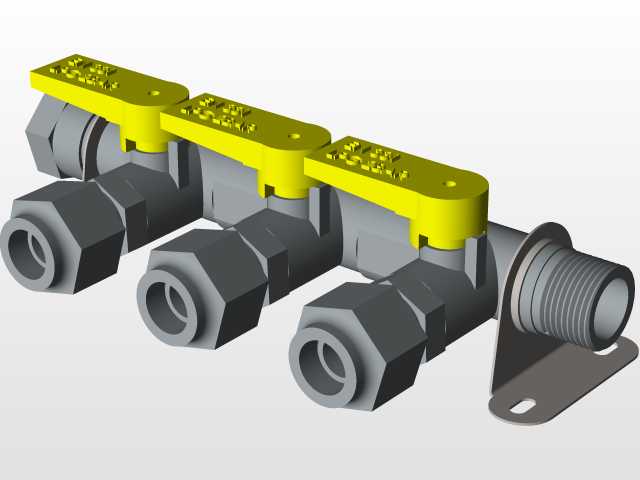

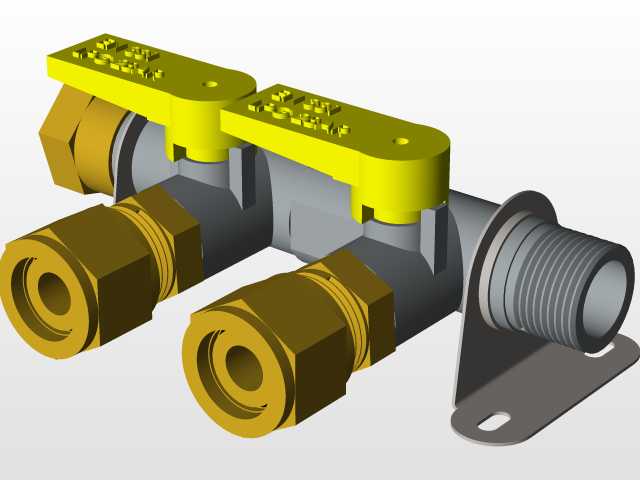

　　这类多通路压缩连接结构，在气动控制回路、低压流体输送系统里的应用占比不低，尤其是在设备内部气路分支集中的工位，比如自动化生产线的气源分配段、小型液压站的低压回油支路、实验台的流体通路集成部位，都能见到同类型结构的身影。它的核心作用是把单路输入的流体介质，均匀分配到多个输出支路，同时通过自带的截止结构实现各支路的独立通断控制，省去了单独布置多个三通、直通接头再单独加装阀门的繁琐装配流程，能大幅压缩管路排布的占用空间。从结构设计逻辑来看，主体采用一体式锻造黄铜基体，三个输出通路呈平行等距排布，每个通路的接口都采用卡套式压缩连接结构，这种结构的优势在于装配时不需要对管路端部做套丝处理，只需要将对应外径的硬管或者半硬管插入接口，

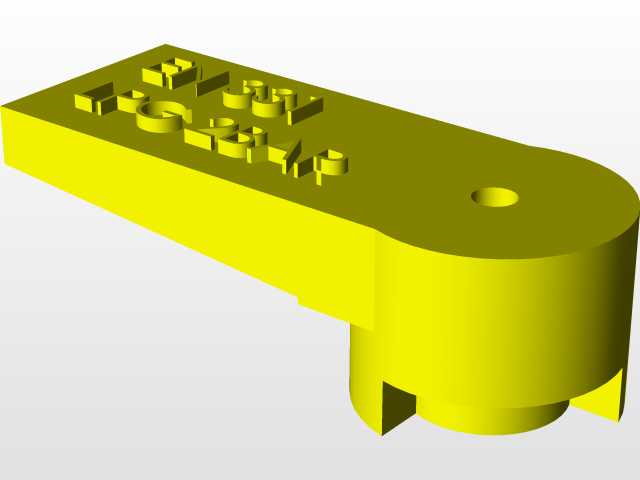

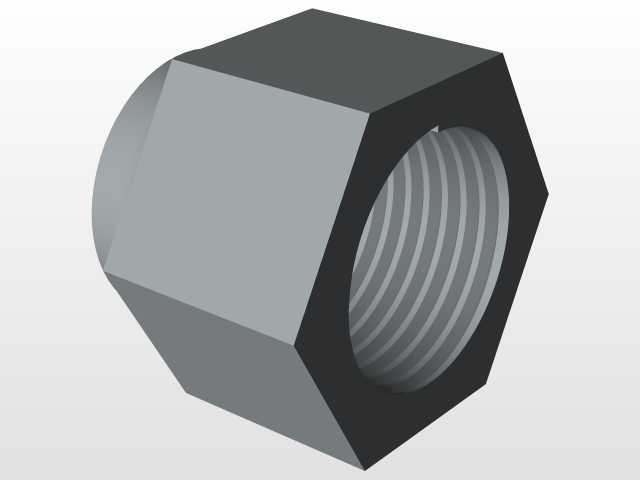

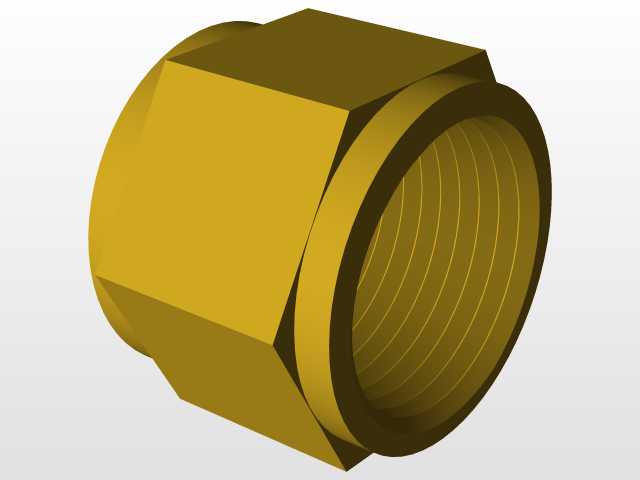

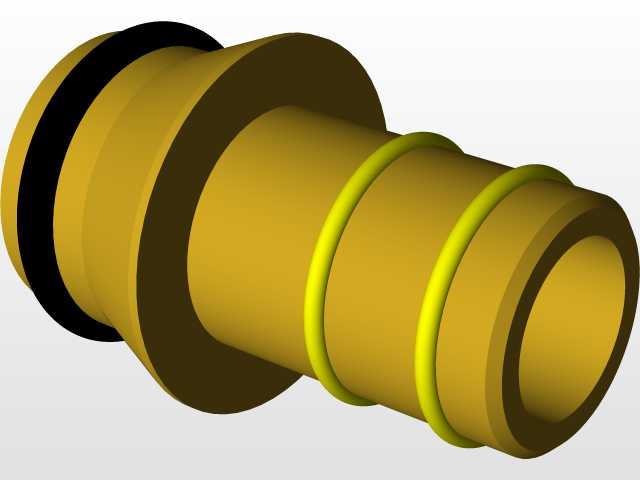

　　拧紧锁紧螺母就能通过卡套的形变抱紧管路外壁，实现可靠的密封与抗拉脱效果，相比传统螺纹连接，装配效率能提升40%以上，同时也避免了螺纹密封带老化带来的渗漏隐患。每个支路上方都配置了独立的旋压式截止手柄，手柄和阀体之间采用平面密封结构，转动手柄90度就能实现对应支路的通断切换，手柄表面做了防滑滚压纹路，即使操作人员戴着手套也能准确操作，不会出现打滑的问题。输入侧采用外螺纹连接结构，螺纹规格适配常规的工业管路标准，接口根部加工了密封垫圈安装槽，装配时加装紫铜或者丁腈橡胶密封垫就能实现端面密封，不需要额外缠绕密封材料。基体侧面集成了L型安装支架，支架上开有两个长圆形安装孔，孔位的设计预留了一定的安装调节余量，

　　即使安装基面的孔位存在少量加工误差，也能顺利完成固定，不需要额外扩孔调整。安装边界方面，三个输出接口的中心距保持一致，相邻接口之间预留了足够的扳手操作空间，拧紧锁紧螺母时不会和相邻接口的操作发生干涉，整体的安装高度控制在较低水平，适合在设备内部空间局促的夹层里布置，不会和周边的其他零部件产生运动干涉。从流体通过性来看，内部的流道采用等径设计，没有突然的截面变化，介质流经时的压力损失控制在极低水平，不会因为通路集成导致支路流量出现明显衰减，每个支路的通径一致，能保证各输出端的介质压力、流量保持均匀，适合对各支路输出一致性有要求的应用场景。材质选择上，主体采用铅黄铜锻造，这种材质的切削性能好，加工后表面粗糙度低，密封面的平整度容易保证，

　　同时黄铜本身的耐腐蚀性不错，在常规的压缩空气、低压清水、非腐蚀性液压油介质里长期使用也不会出现锈蚀问题，使用寿命比普通铸铁接头长很多。手柄部分采用和基体同材质的黄铜加工，和阀杆的连接采用扁位定位，长期开关操作也不会出现手柄和阀杆打滑空转的问题。安装支架采用冷轧钢板冲压成型，表面做了镀锌钝化处理，和黄铜基体之间通过焊接固定，连接强度足够，即使在有轻微振动的设备上使用，也不会出现支架断裂、接头移位的问题。在实际选型应用时，需要注意匹配对应管路的外径尺寸，同时根据输送介质的类型选择适配的密封件，输送普通压缩空气时采用丁腈橡胶密封即可，输送有一定温度的流体时则需要更换氟橡胶密封件，安装时锁紧螺母的拧紧力矩要控制在合理范围，避免力矩过大导致卡套过度形变挤裂管路，或者力矩不足导致密封失效渗漏。这类集成式接头相比分散布置的接头和阀门，除了节省空间，还能减少管路的连接点数量，整个分配段的渗漏点从原来的十余个减少到3个以内，大幅降低了后期运维的排查难度，也减少了渗漏故障的发生概率，在紧凑型设备的气液回路设计里是非常实用的集成化部件。
