厂区出入口伸缩式滑动阻隔门结构设计

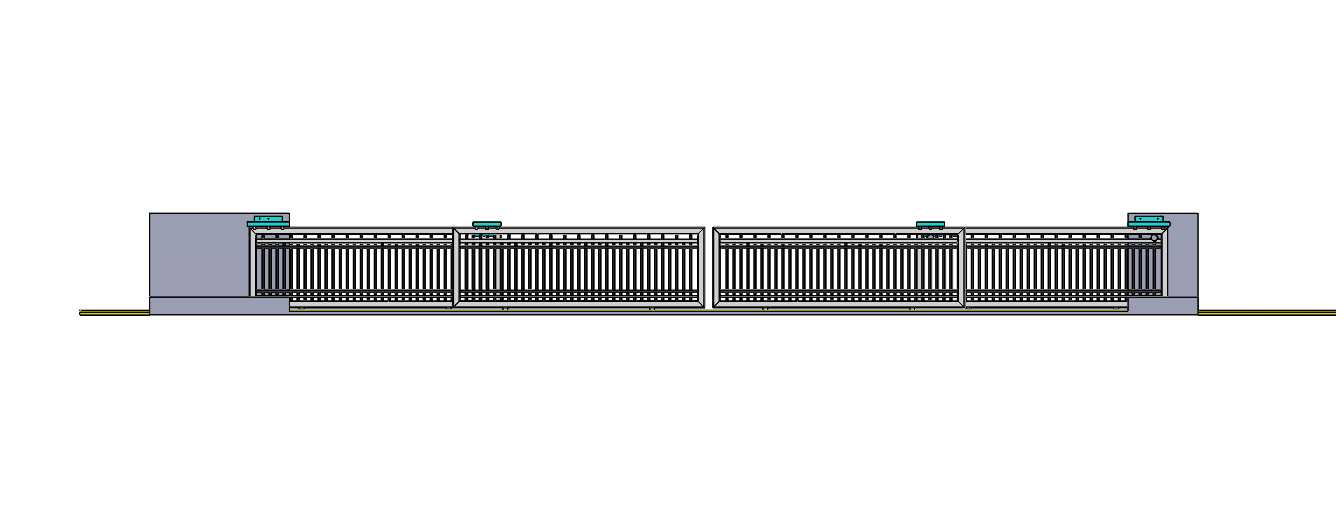

　　这类伸缩式滑动阻隔门，主要应用在各类厂区、园区、物流场站的机动车与人员出入口位置，承担日常通行管控、边界阻隔、外来车辆限流的实际作用，相比传统平开门、固定栅栏门，它的伸缩特性可以在极小的侧向收纳空间内，实现数米到十余米宽度的通道开合覆盖，不需要预留门扇回转的半径空间，对出入口两侧的场地宽度要求更低，尤其适合两侧有围墙、建筑紧邻出入口的场地使用。从结构设计逻辑来看，整套门体采用多组平行四边形铰接连杆作为伸缩骨架，每段门排的竖杆之间等距排布栅栏杆，既保证门体拉伸展开后有足够的防钻隔挡密度，又能在收缩时将整段门体堆叠到固定端的机头旁，收纳后的整体长度仅为展开总宽度的十分之一左右，不会占用过多通道侧边的通行空间。

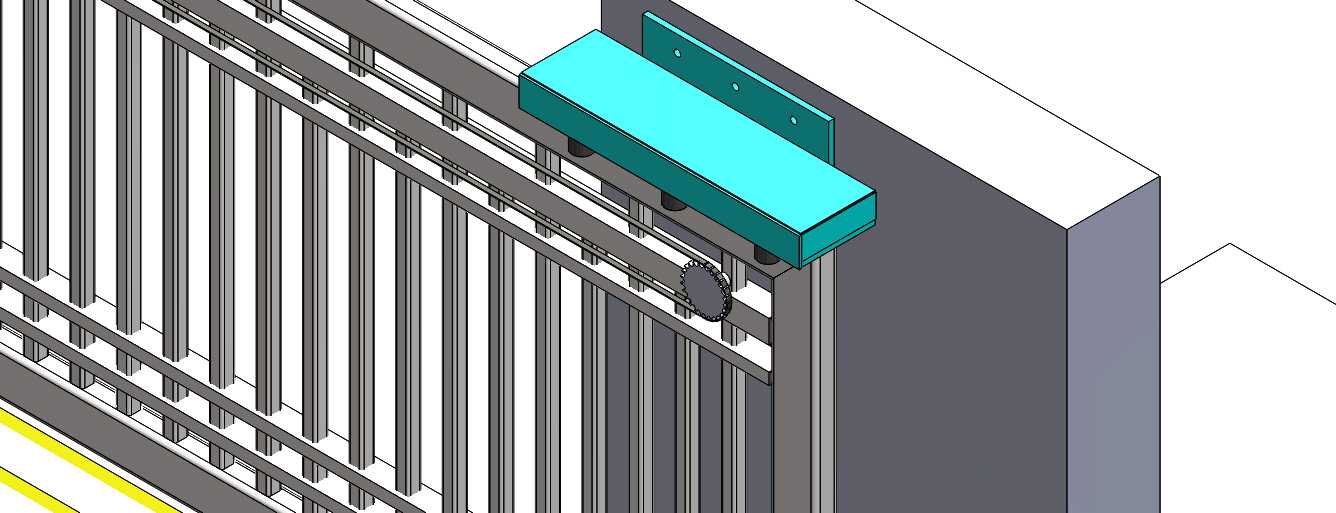

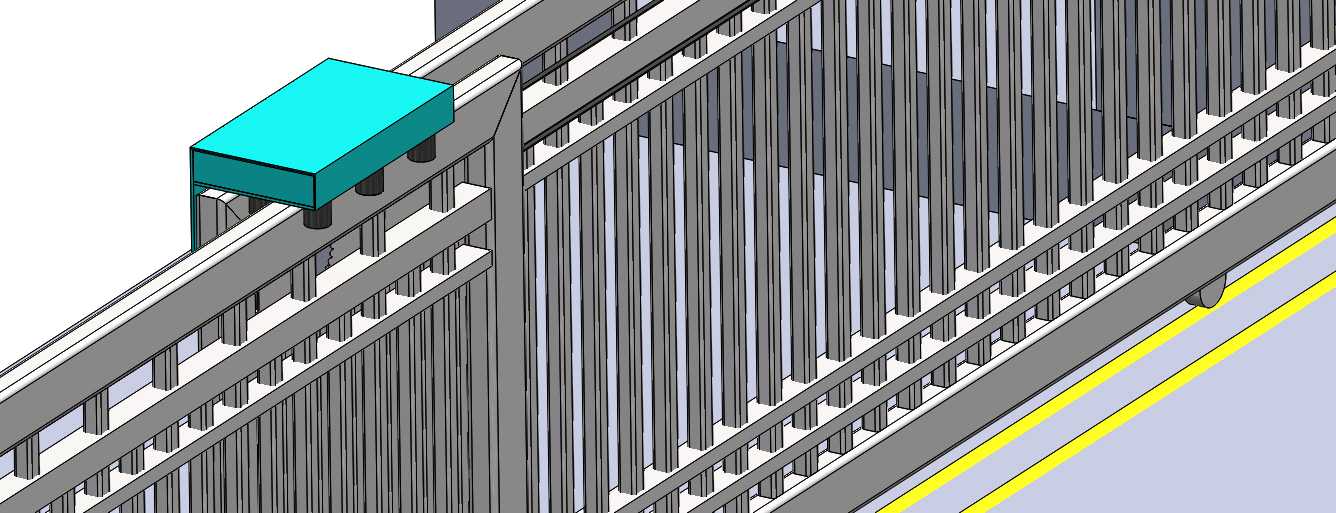

　　门体的上下两端都设置了内嵌式导向滑轮，上滑轮卡入顶部的导向横梁槽内，避免门体拉伸过程中出现侧向倾倒、偏移错位的问题，下滑轮则直接落在地面预埋的轻轨轨道上，滚动摩擦阻力远低于普通无轨伸缩门的地面滑动结构，哪怕门体总宽度做到八米以上，单人手动推动也能顺畅完成开合，搭配驱动电机的版本也能降低电机的输出扭矩要求，延长驱动部件的使用寿命。两端的固定立柱采用混凝土预埋式安装结构，立柱底部的安装法兰需要与地面预埋件焊接固定，预埋深度要根据当地的最大风力等级调整，通常沿海多风区域预埋深度不低于600mm，内陆常规区域预埋深度不低于400mm，保证门体完全拉伸后遇到强风不会出现立柱倾斜、门体倒伏的问题。

　　门排的每段铰接位置都采用耐磨尼龙衬套作为铰接转动件，避免金属杆件直接接触产生的异响与磨损，长期使用不需要频繁加注润滑脂，维护成本更低，竖杆顶部加装的防雨端盖，能避免雨水顺着竖杆内腔流到铰接位置造成锈蚀，适配户外露天的长期使用场景。设计过程中需要重点校核伸缩连杆的铰接点间隙，间隙过大会导致门体拉伸后出现下垂、晃动，间隙过小则会在温度变化产生热胀冷缩时出现卡滞，通常铰接轴与衬套的配合间隙控制在0.2mm到0.3mm之间，既能保证转动顺畅，又能控制门体的整体晃动量在允许范围内。门体完全展开后的总高度通常控制在1.6m到1.8m之间，这个高度既能够有效阻止人员随意翻越，又不会遮挡出入口安保人员的观察视线，方便安保人员核对进出人员与车辆信息。

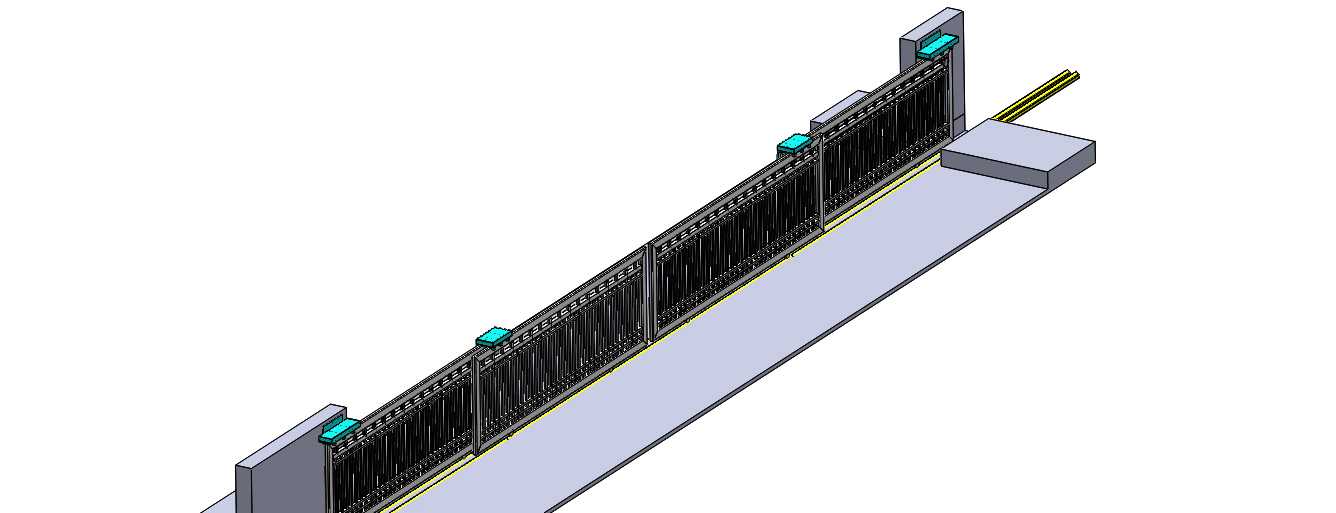

　　轨道安装时需要保证全程水平度偏差不超过2mm/m，否则门体滑动到轨道低洼位置会出现卡顿，轨道接头位置需要打磨平滑，避免滑轮经过时产生跳动与异响。固定端的机头位置预留了驱动模块与控制模块的安装空间，可根据使用需求加装红外防碰、车牌识别联动、遥控开合等功能模块，不需要额外改动门体的主体结构，适配不同场景的智能化升级需求。门体的栅栏杆采用等距排布，杆间净距控制在110mm以内，符合安全防护设施的间隙要求，避免儿童钻入引发安全事故，同时栅栏杆与主框架的连接采用冲压铆接结构，相比焊接结构的生产效率更高，也不会出现焊接应力导致的框架变形问题。整套门体的横向伸缩比经过优化，每段门排收缩后的堆叠厚度控制在80mm以内，十段门排收缩后的总堆叠厚度也不超过900mm，对于宽度8m的出入口来说，收纳后仅占用端部不到1m的侧边空间，能最大化释放通道的有效通行宽度，满足大型货运车辆的进出需求。
