钢结构悬挑雨棚结构设计方案

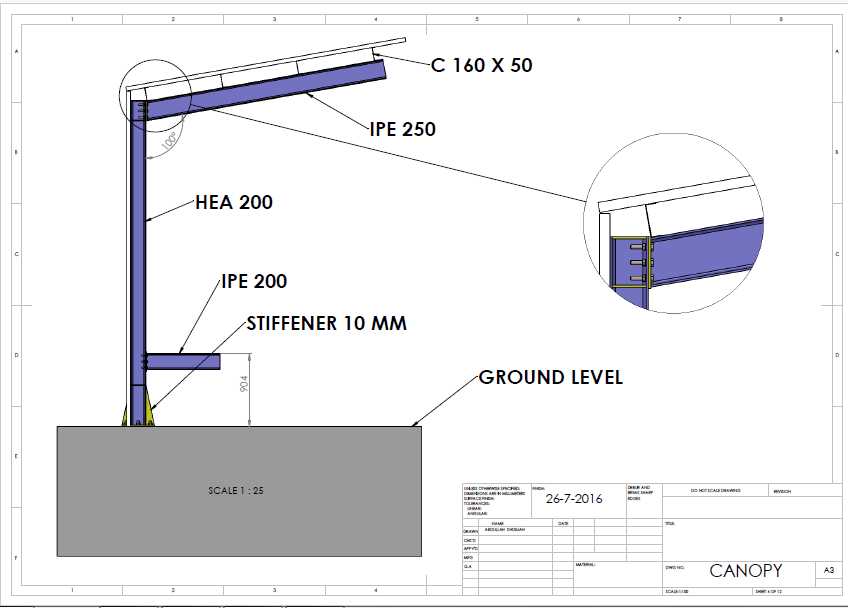

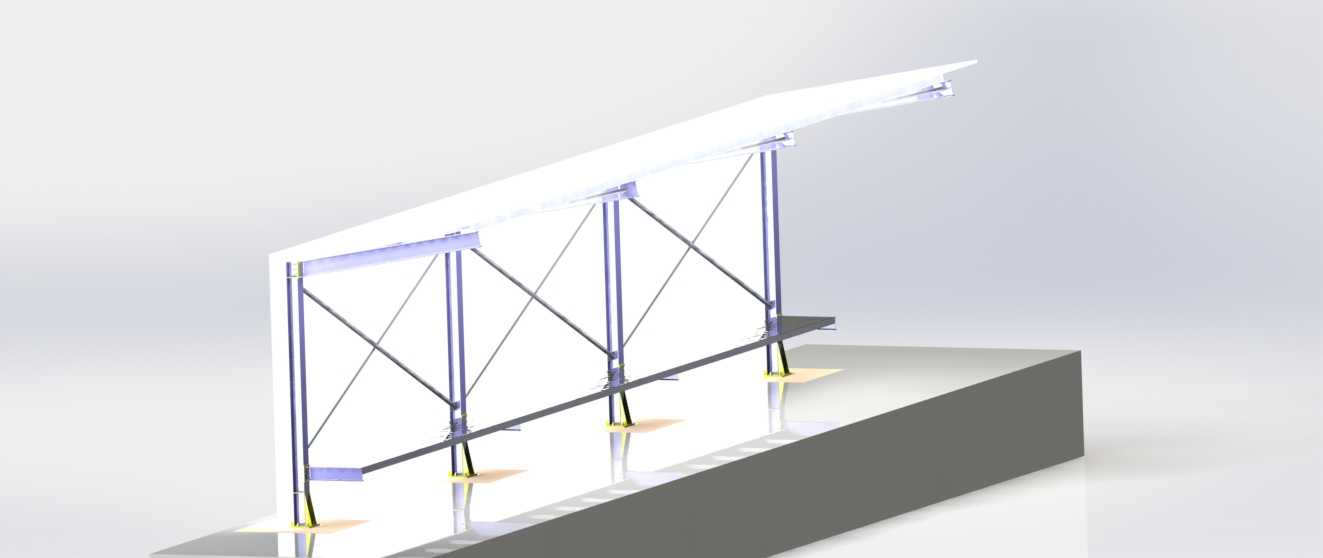

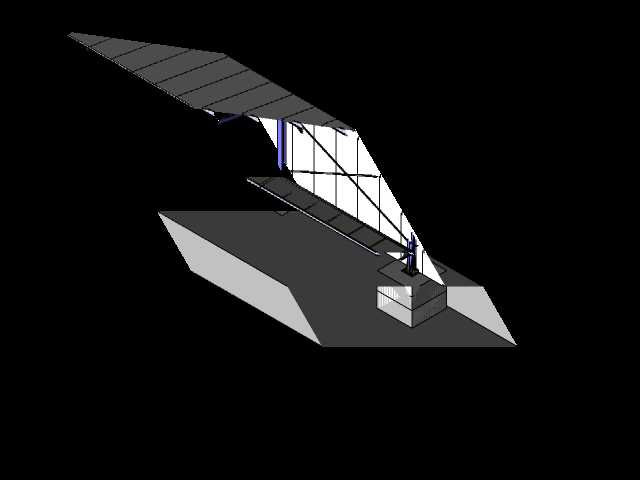

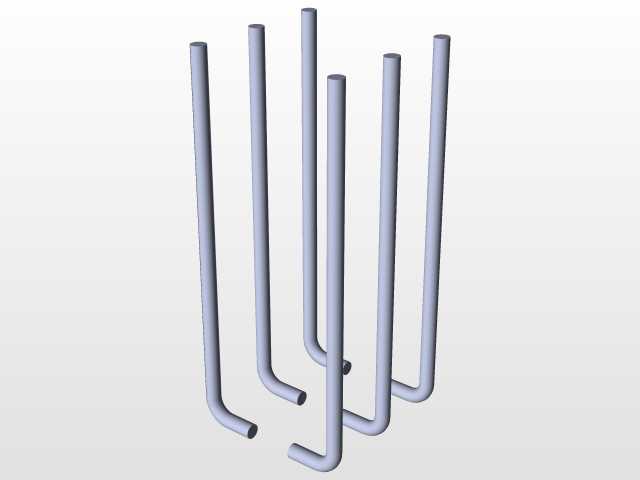

　　日常做建筑入口配套钢结构设计时，这类单立柱悬挑雨棚是很常见的选型，大多用在厂区人行入口、办公楼侧门、小型配套建筑的出入口位置，核心作用是给进出人员遮挡落雨、阻挡高空坠物，同时兼顾立面的装饰协调性，避免入口处直接暴露在露天环境下。从结构受力逻辑来看，这套方案采用单根落地主立柱作为核心竖向承载构件，主立柱选用HEA200规格的H型钢，这类型钢的截面特性很适合做竖向承压构件，两个方向的惯性矩均衡，能同时承担竖向荷载和侧向风载带来的弯矩，不会出现弱轴方向失稳的问题。立柱底部直接锚入混凝土基础内，基础顶面与室外地面齐平，也就是图纸标注的GROUND LEVEL位置，安装时需要提前在基础内预埋锚栓，立柱就位后调整垂直度再锁紧锚栓，

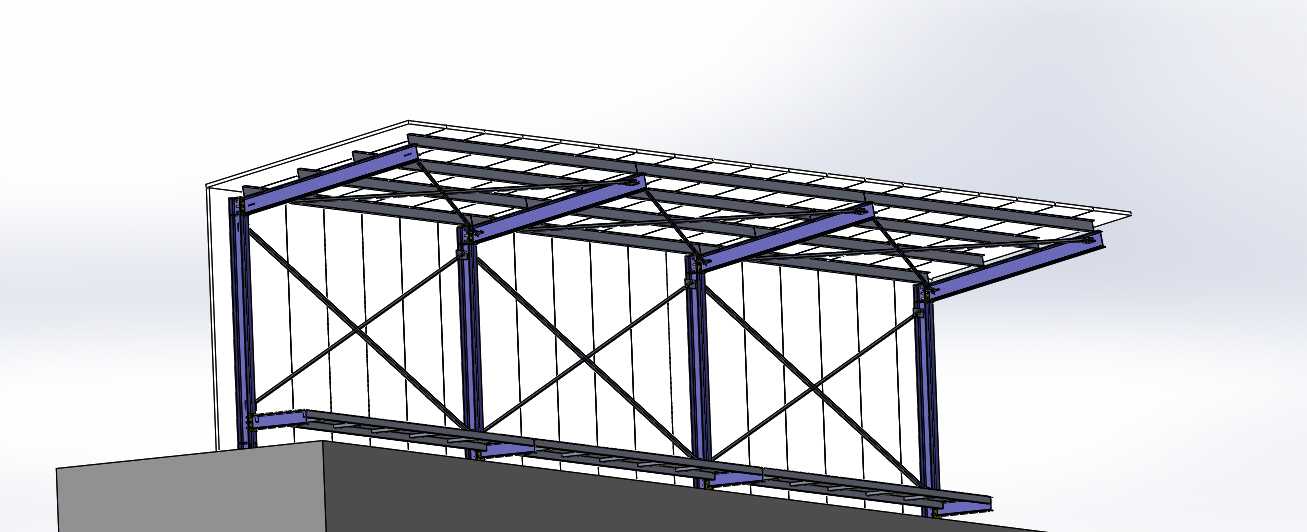

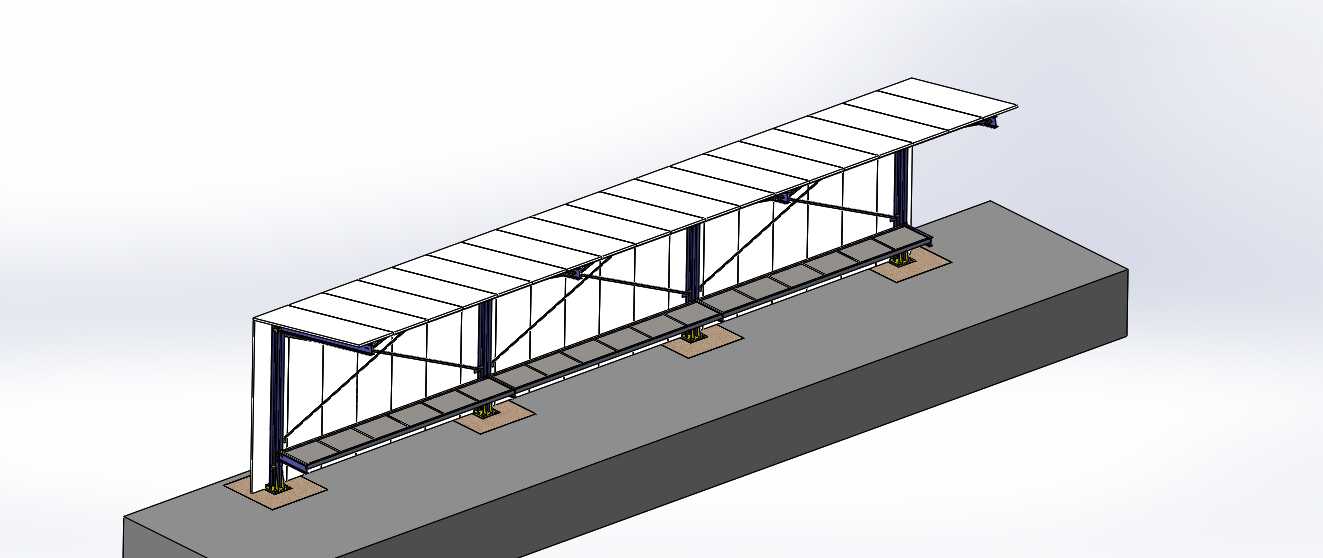

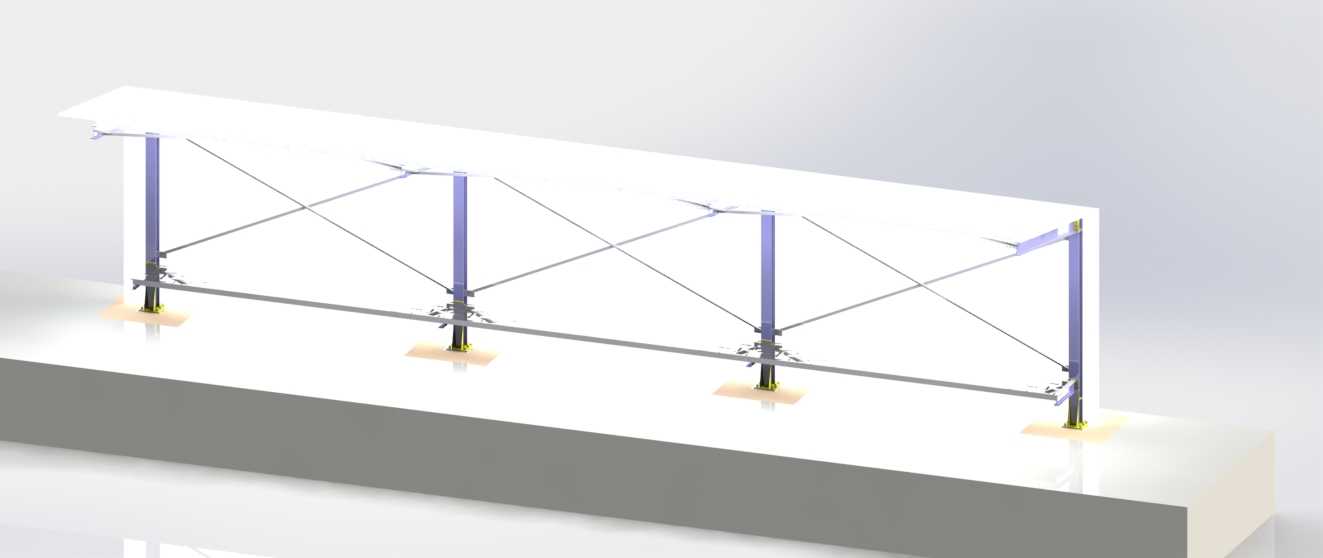

　　底部还加设了10mm厚的加劲板，也就是STIFFENER构件，用来分散立柱根部的集中应力，避免长期受载后柱脚出现焊缝撕裂或者变形。悬挑的主受力梁选用IPE250工字钢，这类工字钢的截面高度适配1:25比例下的悬挑长度需求，梁的一端与主立柱顶部做刚性焊接连接，为了降低悬挑梁根部的弯矩峰值，在梁体和主立柱之间加设了斜向支撑，斜撑选用IPE200工字钢，两端分别与悬挑梁下翼缘、主立柱侧壁做围焊连接，形成稳定的三角受力体系，把悬挑端的荷载一部分通过斜撑传递到主立柱中下部，大幅降低柱顶的应力集中。雨棚最外侧的封边构件采用C160×50的C型钢，作为屋面围护板材的固定基座，C型钢的槽口朝向内侧，方便用自攻螺钉固定彩钢板或者阳光板类的屋面材料，

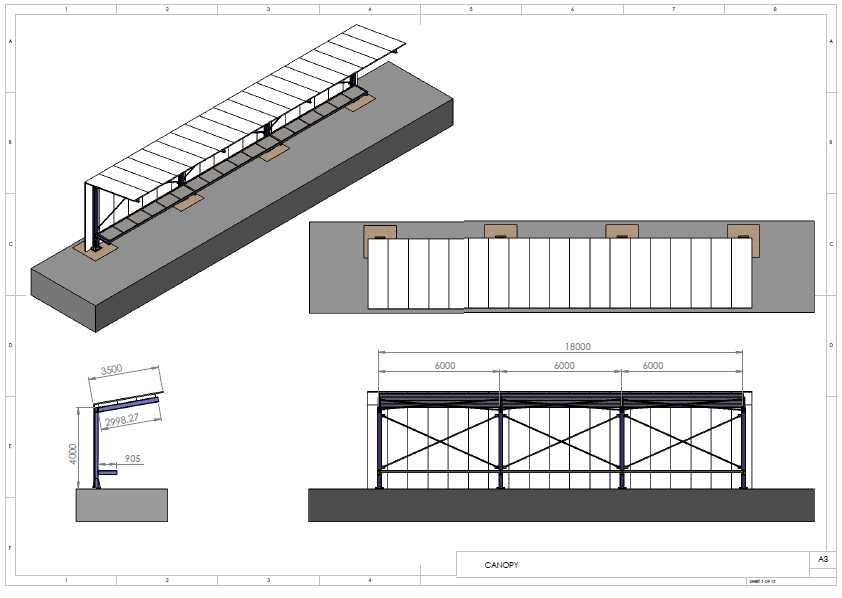

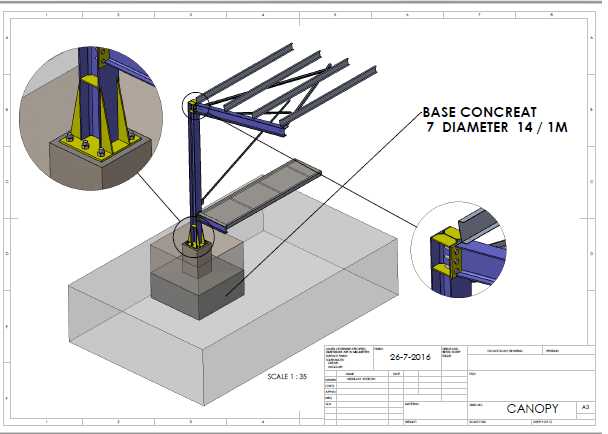

　　同时也能作为悬挑端的封边构件，提升整体结构的规整度。设计时首先要核算的是安装边界条件，混凝土基础的尺寸需要根据当地的风荷载、雪荷载取值计算埋深和底面积，避免出现倾覆风险，立柱安装的垂直偏差要控制在千分之一以内，否则会带来附加弯矩影响结构寿命。所有钢构件的连接节点都需要做满焊处理，焊脚尺寸要匹配构件厚度，焊接完成后要做除锈防腐处理，通常是两遍防锈漆加一遍面漆，适配户外使用的耐候需求。这类结构的悬挑长度一般控制在2-3米区间，覆盖入口处1.5-2.5米的通行宽度，足够满足人员进出、临时停留的遮挡需求，不会因为悬挑过长导致构件截面过大造成成本浪费，也不会因为悬挑过短起不到遮挡作用。节点设计时特意在柱顶和悬挑梁的连接位置做了局部放大处理，

　　也就是图纸里的局部详图部分，加设了连接板来增大焊接接触面积，避免应力集中在小范围焊缝上，长期受交变风载影响出现焊缝疲劳开裂。实际施工时，需要先在工厂完成构件的预制下料、钻孔、焊接预拼装，确认尺寸无误后再运到现场组装，减少现场高空作业的工作量，也能更好的控制焊接质量。整体结构没有多余的装饰构件，所有型钢的选型都是围绕受力需求匹配，没有冗余设计，用钢量控制在合理区间，同时能满足50年一遇的风载、雪载使用要求，日常维护只需要定期检查焊缝和防腐层状态即可，运维成本很低。
