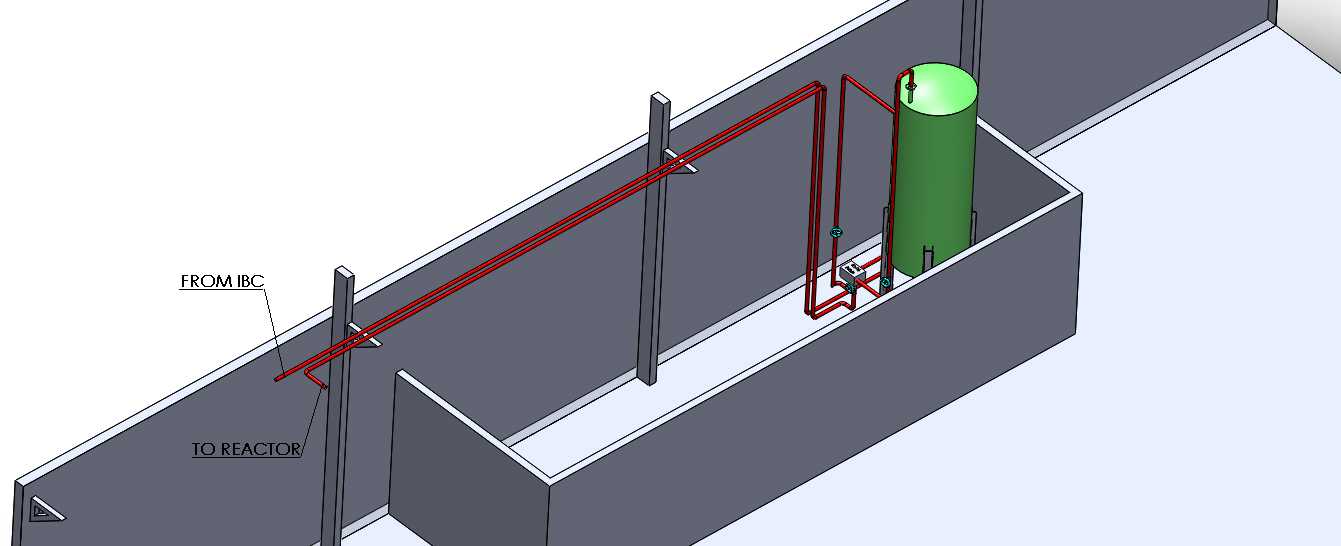

化工厂区工艺管道敷设布线结构设计

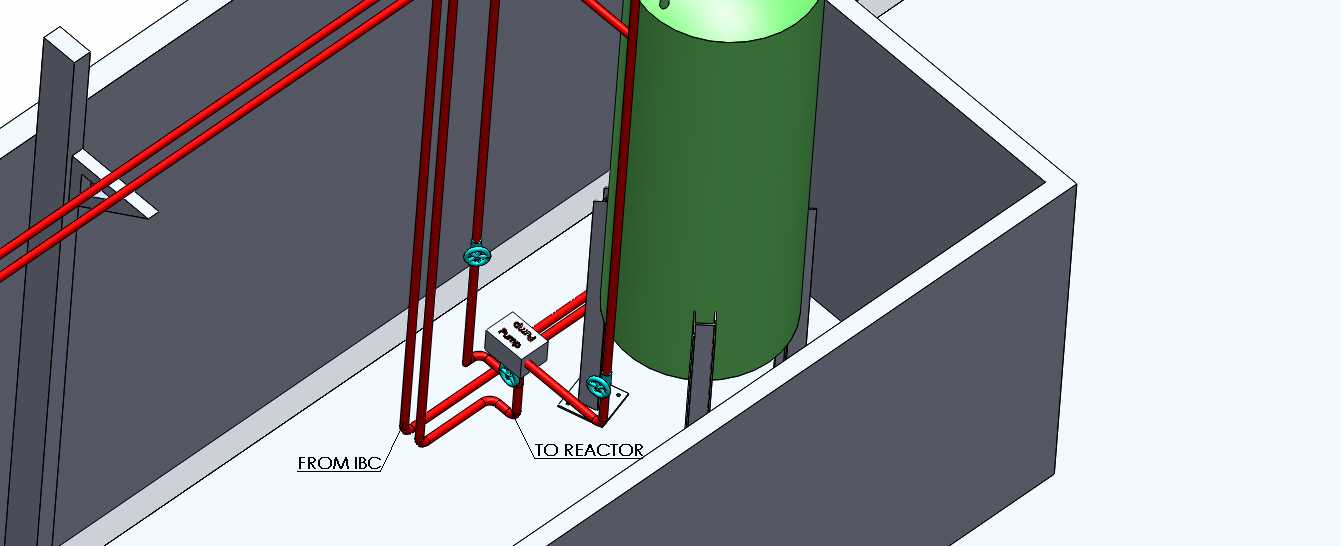

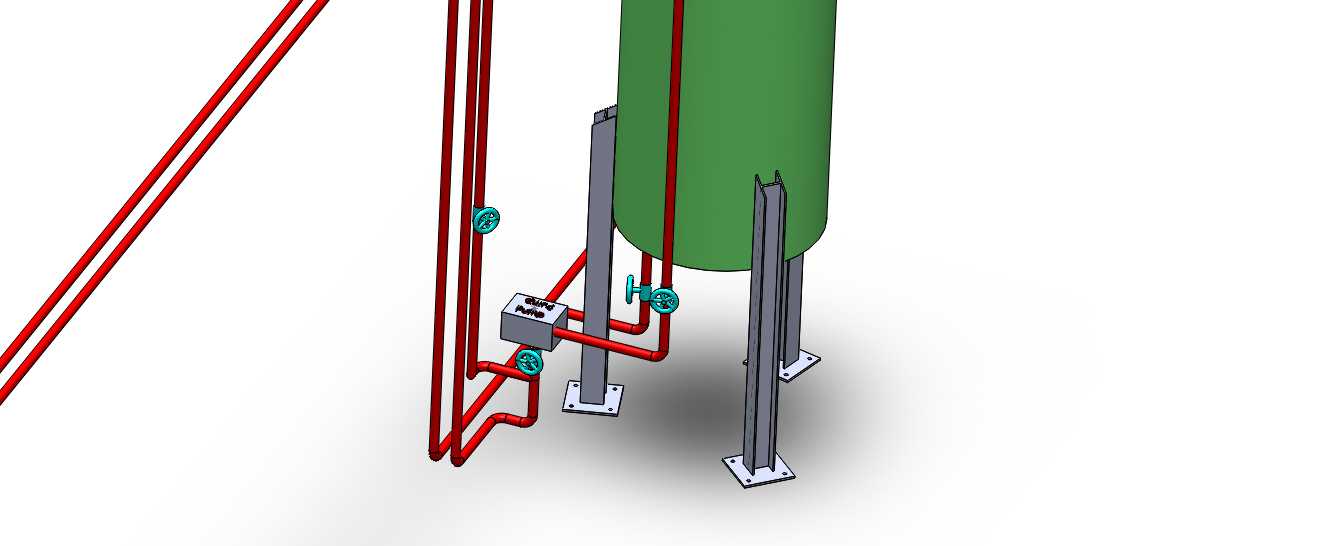

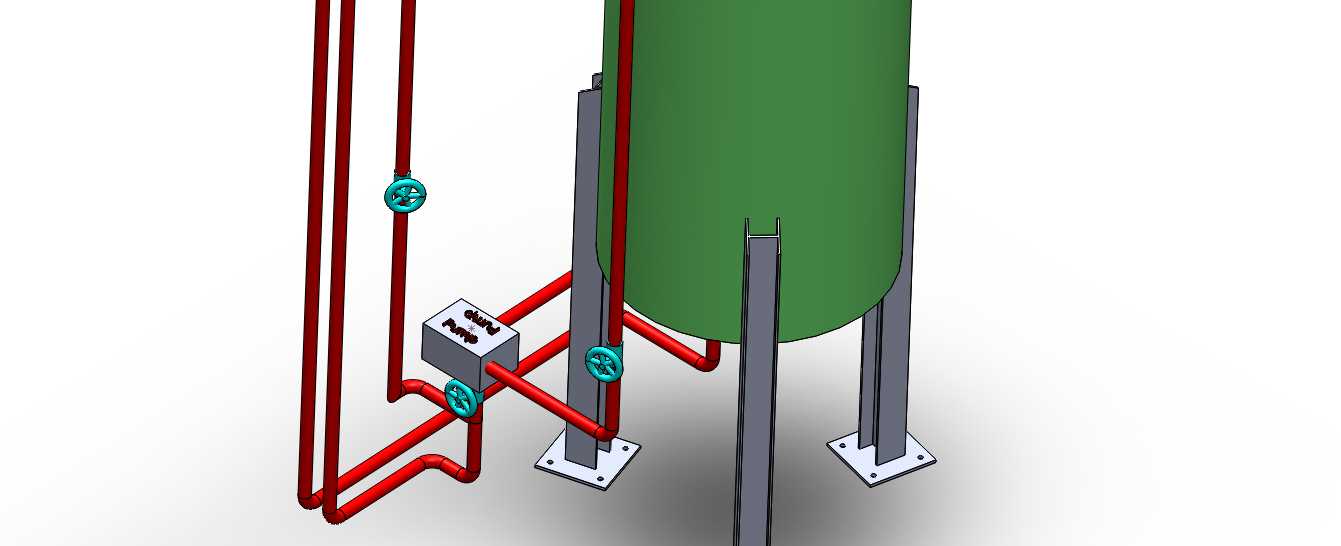

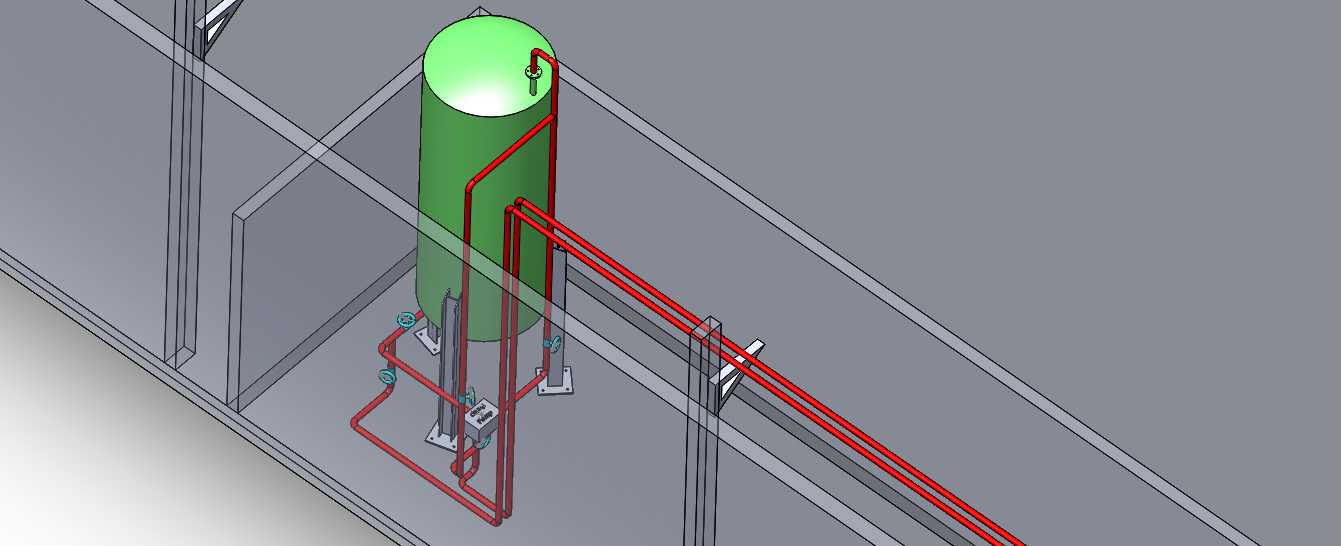

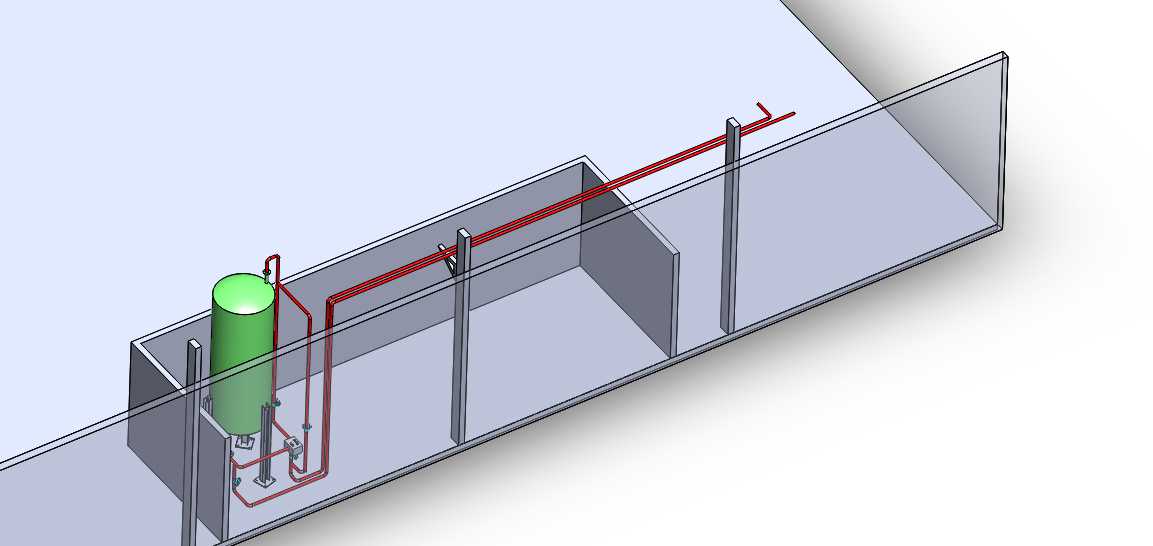

　　化工生产场景中，管道是连接各反应单元、储运装置、公用工程节点的核心脉络，其敷设设计直接决定生产流程的顺畅度、运维检修的可达性与厂区空间的利用效率。这套管道敷设结构的设计，首先从化工生产的实际工况出发，充分考虑不同介质输送的安全间距要求——输送腐蚀性介质的管线与公用工程管线预留足够的安全隔离距离，避免介质泄漏引发的交叉风险，同时结合厂区内装置区、罐区、管廊带的实际地形高差，调整管线的竖向排布层次，减少不必要的弯头与变径，降低介质输送过程中的沿程阻力损失。

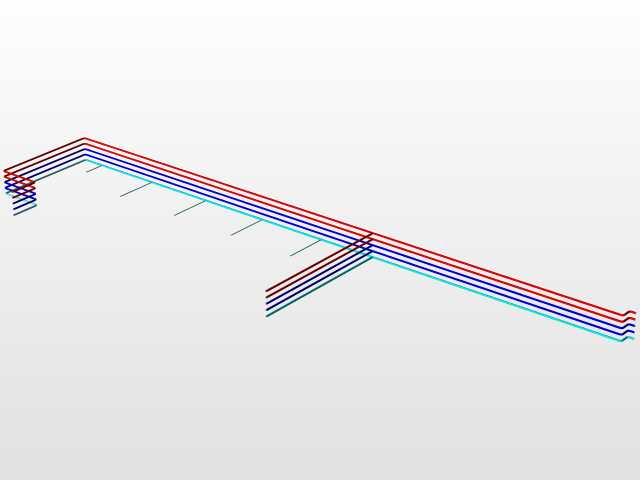

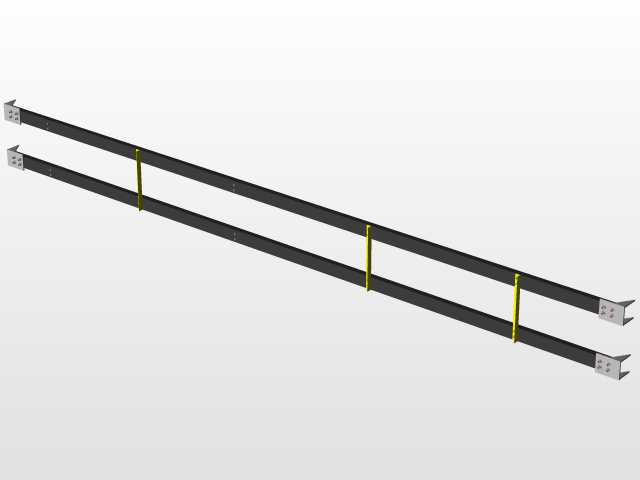

　　在实际应用层面，这套敷设结构适配化工生产中多类介质的输送需求，无论是液相原料的输送管线、气相介质的回流管线，还是公用工程的蒸汽、循环水、压缩空气管线，都能在统一的布线框架下找到合理的排布位置。设计过程中没有采用一刀切的等间距排布方式，而是根据不同管线的管径、保温层厚度、日常巡检频次调整横向间距：需要经常操作阀门、拆装法兰的管线布置在管廊外侧靠近巡检通道的位置，大管径、低频次检修的主干管线布置在管廊中部，小口径的仪表引线、伴热管线则依托主干管线的支架分层布置，既避免了小管线被大管线遮挡无法操作，也充分利用了管廊的竖向空间，减少管廊的整体占地面积。

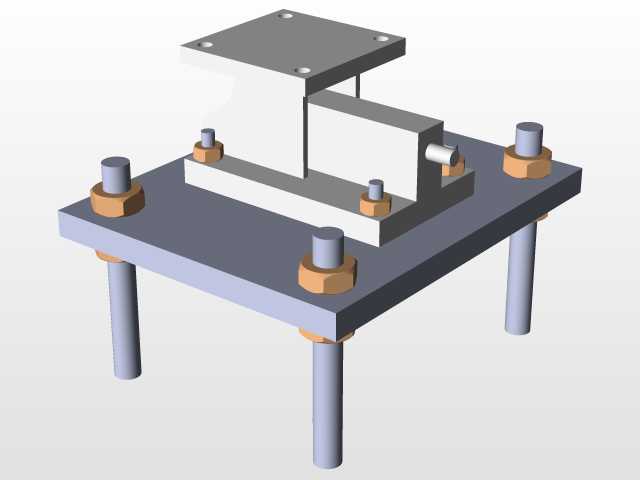

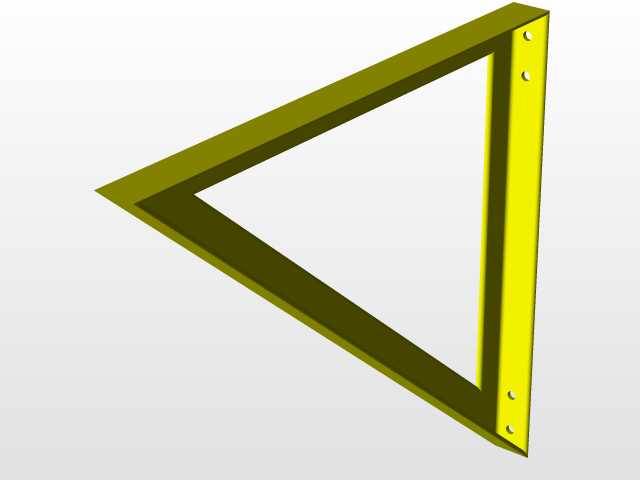

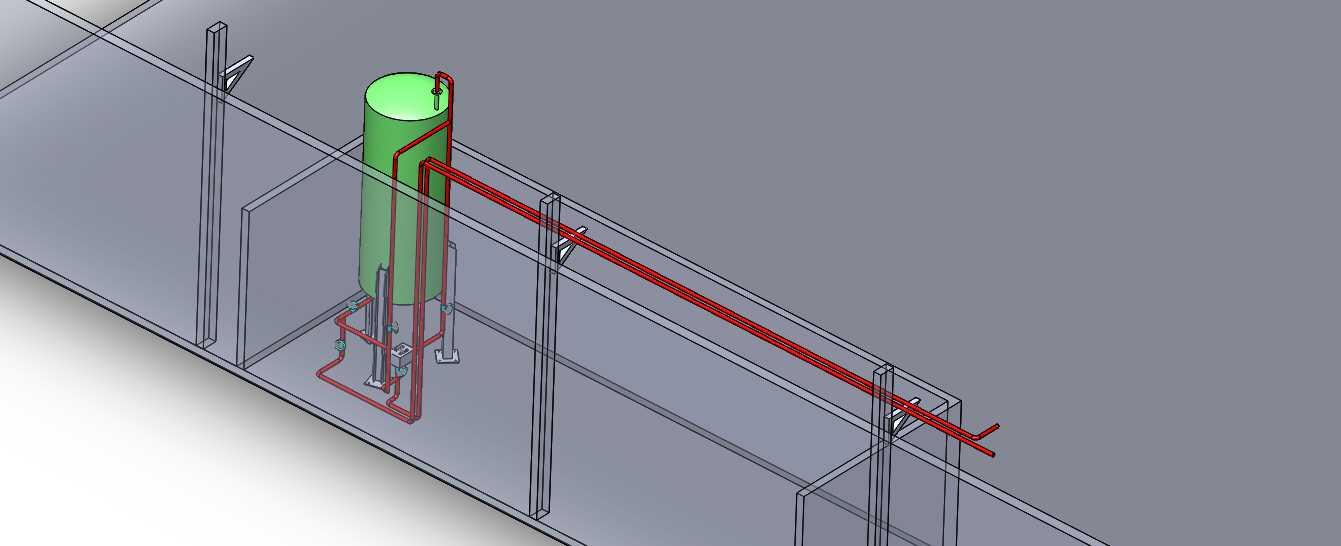

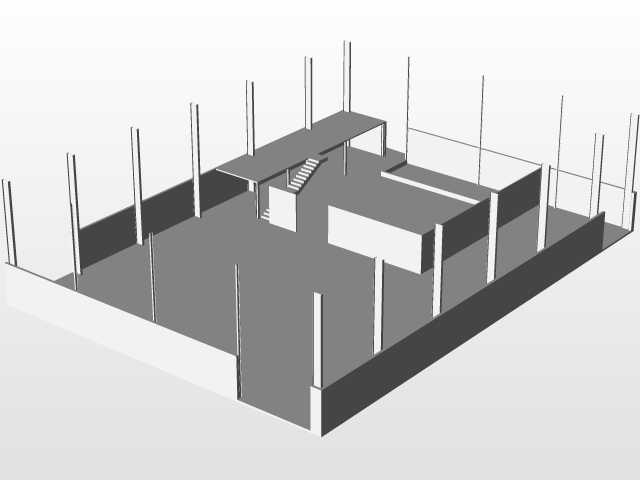

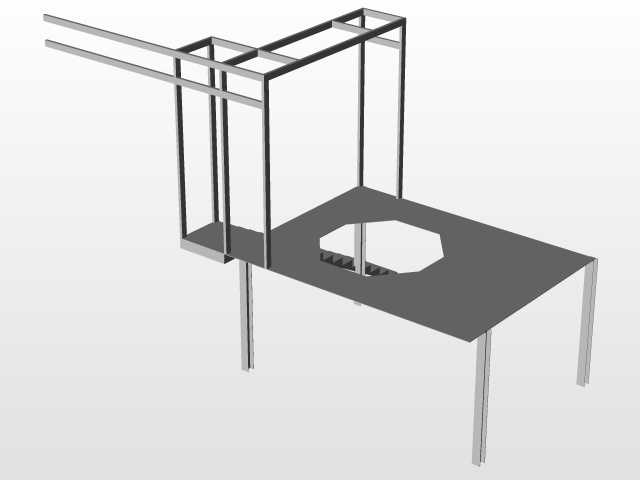

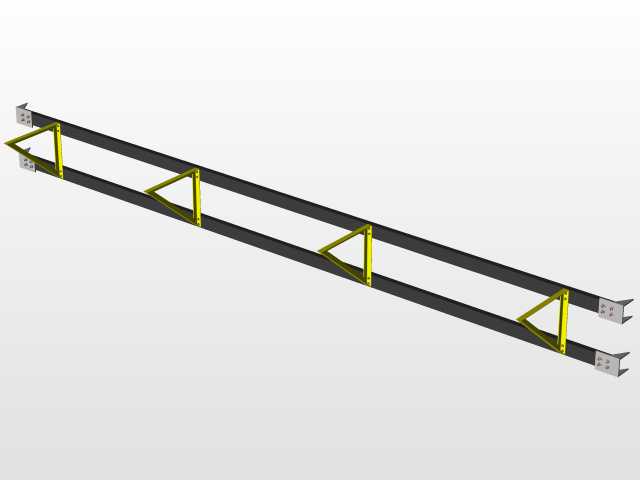

　　从安装边界来看，这套管道敷设结构充分考虑了厂区现有道路、装置设备的净空要求：跨越厂区消防通道的管段，底部净空满足消防车辆通行的高度要求，避免后续通行时出现碰撞风险；靠近装置操作平台的管段，与平台边缘预留足够的操作空间，不会遮挡平台上的阀门操作、设备吊装通道。管线的支架设计结合了不同管段的荷载特性，大管径重载管线采用独立的承重支架，小口径管线采用共用的辅助支架，同时在管线的热胀冷缩补偿段，合理设置固定支架与导向支架的位置，避免热应力集中导致的管线变形、焊口开裂问题。

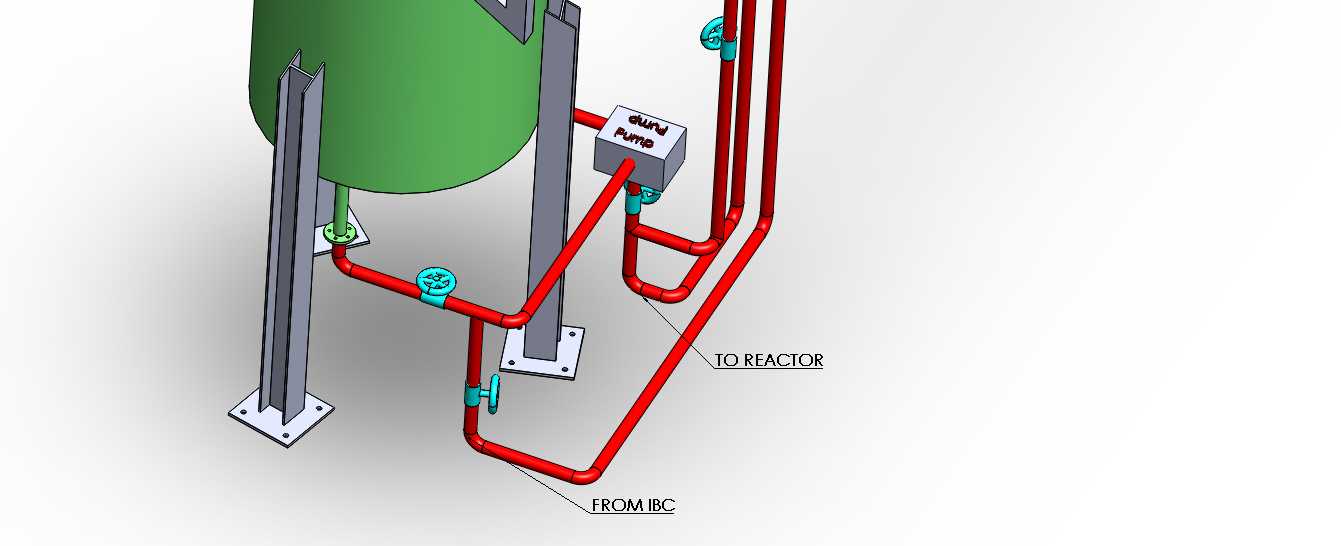

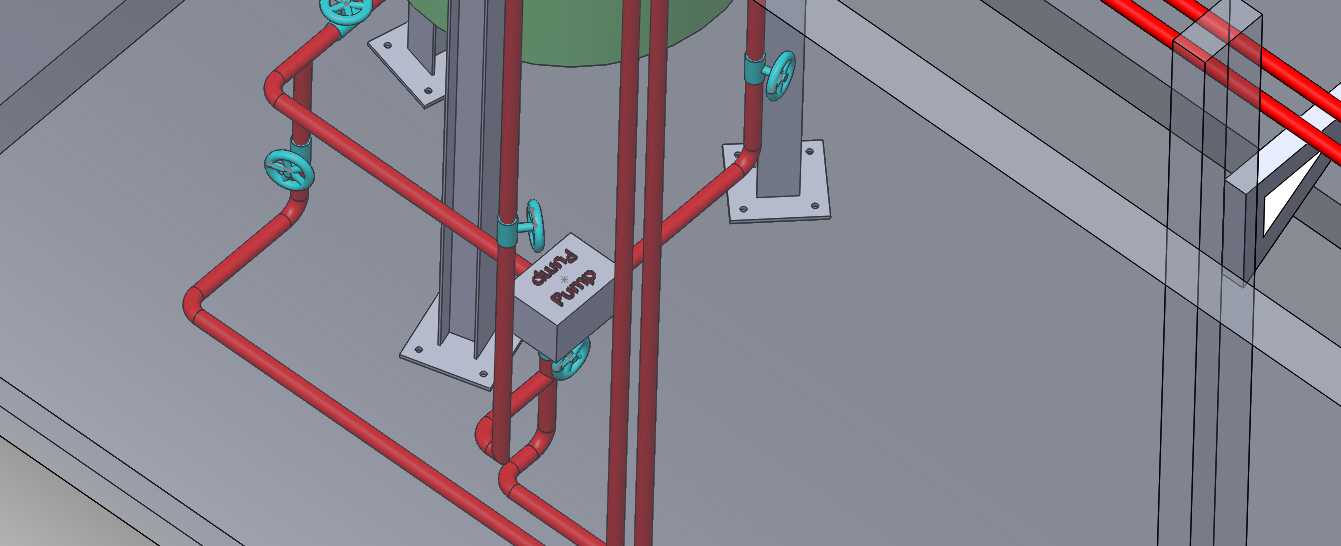

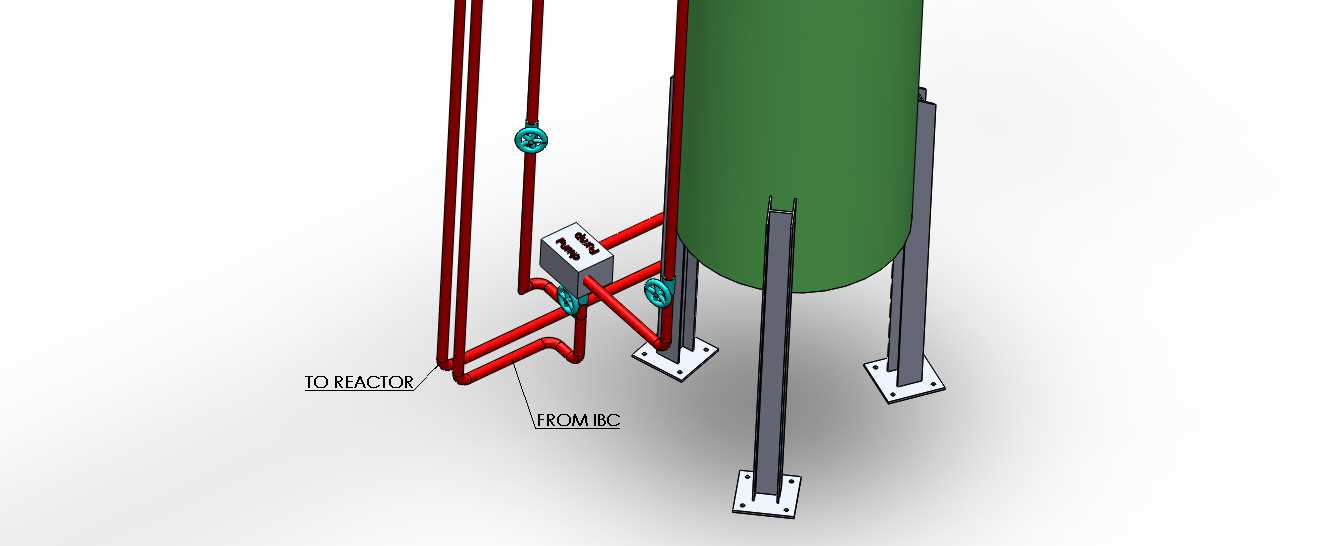

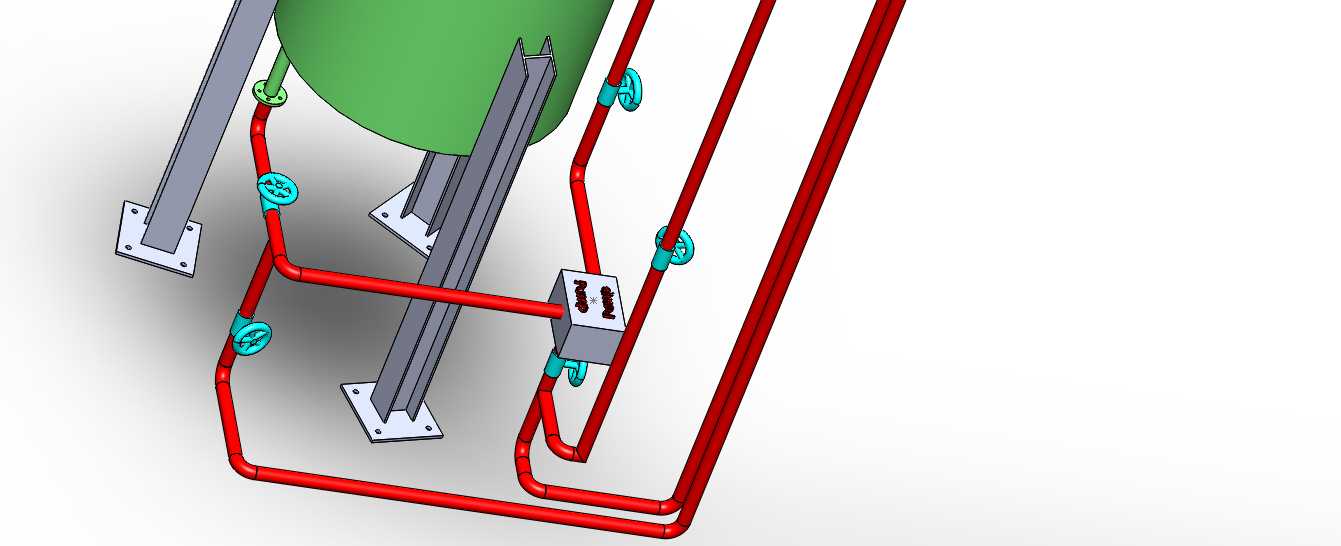

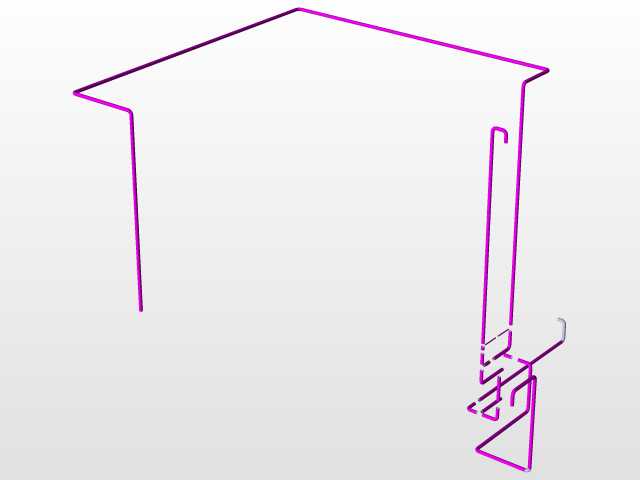

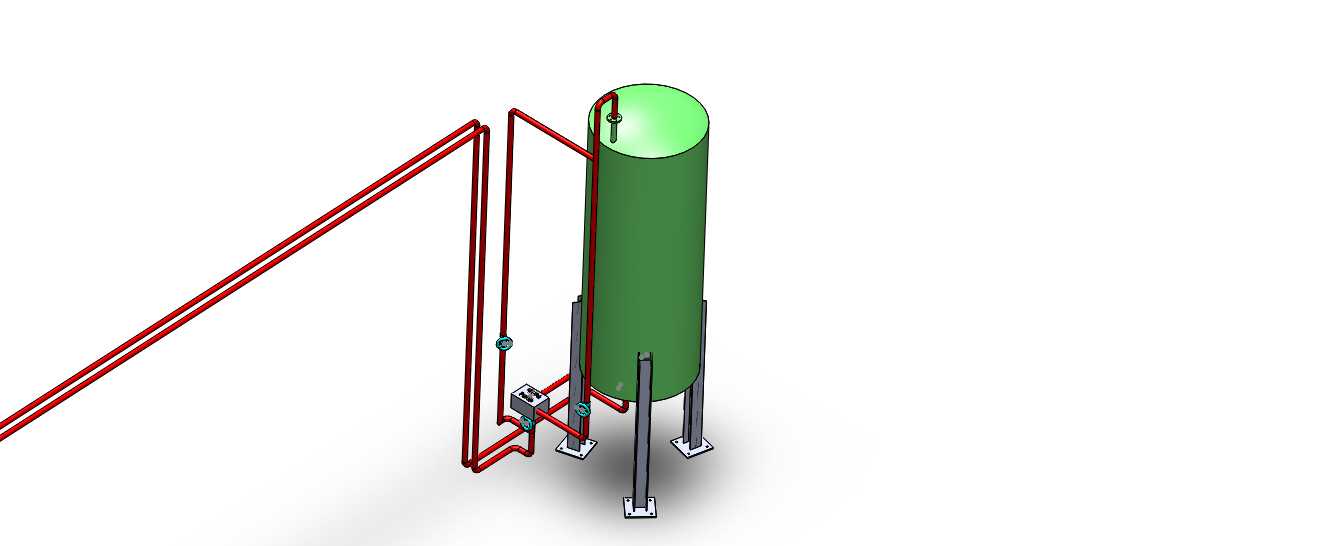

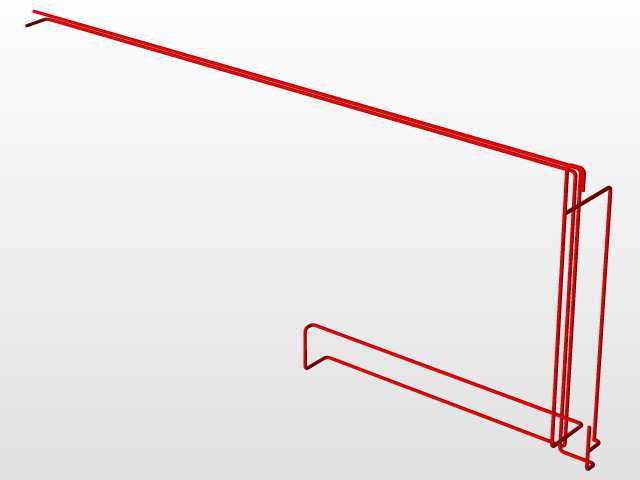

　　布线逻辑上，这套设计遵循“介质流向顺、路径短、转弯少”的原则，从原料进厂的储运区到生产反应区，再到成品灌装与三废处理区，管线走向顺着生产流程的物料流向排布，减少不必要的折返路径，既降低了管材的用量，也减少了输送过程中的介质残留与压降。对于需要伴热的粘稠介质管线，设计时将其布置在靠近蒸汽伴热管线的位置，同时预留保温层的安装空间，避免后续保温施工时出现空间不足的问题；对于需要经常排凝、放空的管段，在管线的低点、高点分别预留了排凝与放空的接口位置，且接口朝向避开巡检通道与设备操作面，防止排凝时介质喷溅伤及操作人员。

　　在结构细节处理上，管线的跨接位置充分考虑了不同装置区的沉降差异，在装置与管廊的衔接处设置了柔性过渡段，避免装置基础沉降不均拉裂管道焊口；管线的接地跨接位置也在敷设设计中做了预留，满足化工区域防静电的安全要求。整个敷设结构没有冗余的装饰性设计，所有排布逻辑都围绕化工生产的安全、高效、易运维三个核心目标展开，既满足正常生产时的介质输送需求，也兼顾了后期技改新增管线的预留空间，管廊的支架上预留了一定的备用管位，避免后续新增管线时重新搭建支架、破坏原有管线布局的问题。
