水泥厂方形变径通风输送钣金管道

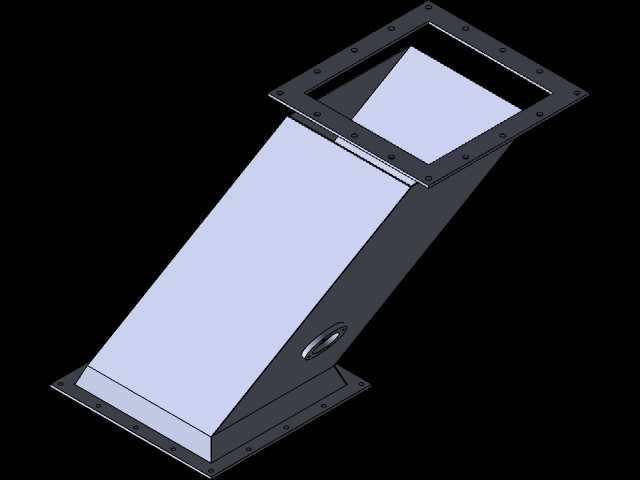

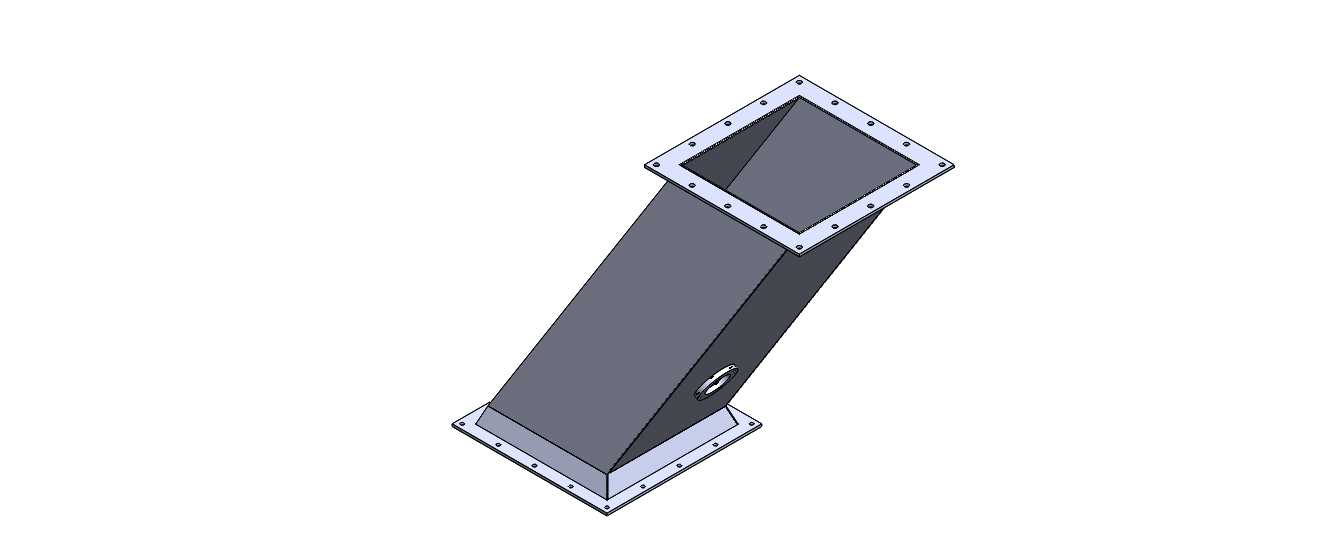

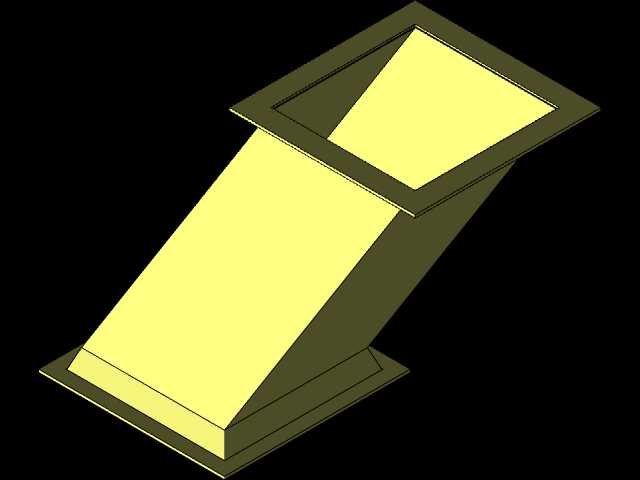

　　在水泥生产厂区的物料输送与通风除尘系统中，这类变径方形钣金管道是衔接不同口径设备接口的核心构件，日常承担着粉状物料负压输送、含尘气流导排的作用，安装位置多分布在粉磨车间出料口、除尘设备进风口、料仓顶部排气段这类需要调整通径匹配设备的点位。从结构设计来看，管道整体采用两端方形法兰、中间锥度过渡的构型，两端法兰均开设均匀分布的螺栓过孔，安装时可通过螺栓配合密封垫直接与对应设备的接口法兰锁紧，无需额外焊接转接件，能大幅缩短现场安装的作业时长。中间的锥度过渡段采用等斜率渐变设计，截面从一端的大尺寸方形平滑收窄至另一端的小尺寸方形，这种设计能最大程度降低气流或物料流经变径段时的阻力，避免粉状物料在变径位置出现积料堵管的问题，

　　同时也能减少含尘气流对管壁的冲刷磨损，延长构件的实际使用寿命。管壁侧面预留的小型接口，可用于安装风压检测元件、温度传感器或者辅助吹扫管路，方便生产过程中实时监测管路内部的运行参数，也能在出现轻微堵料时接入压缩空气进行在线疏通，无需拆解整条管路。从安装边界来看，两端法兰的螺栓孔位均采用行业通用的排布间距，能直接匹配水泥厂现有同规格方形接口的设备，不需要对原有设备接口进行二次改造；管道整体的长度控制在常规安装空间的适配范围内，吊装时可直接通过法兰对接固定，不需要额外设置承重支架，仅需在管路中段设置一处防晃支撑即可满足运行稳定性要求。钣金加工方面，整个管道的壳体采用板材折弯后焊接成型，焊缝均设置在管壁的棱边位置，

　　焊接完成后对焊缝进行打磨平整并做密封处理，避免出现漏风漏料的问题；两端的法兰采用厚板材切割成型后与管壁满焊连接，法兰平面做铣平处理，保证安装时密封垫能完全贴合，杜绝运行过程中出现漏风导致的粉尘外溢问题。在实际工况使用中，这类管道需要长期承受含尘气流的冲刷、内部负压带来的结构载荷，因此板材选型时会根据输送物料的磨琢性、系统风压大小匹配对应厚度的耐磨板材，对于磨蚀性较强的熟料输送段，还会在管道内壁额外贴附耐磨衬板，进一步提升构件的耐磨性能。设计过程中需要重点核算锥段的斜率合理性，既要保证通径平滑过渡降低阻力，也要控制锥段的长度避免占用过多安装空间，同时还要校核法兰与管壁连接位置的结构强度，避免长期运行后法兰变形导致密封失效。

　　这类钣金构件的建模过程需要精准控制两端法兰的孔位同轴度、锥段各截面的尺寸公差，确保加工完成后能与现场设备接口完美匹配，避免出现安装错位的问题；折弯工序需要精准计算板材的展开尺寸，考虑折弯回弹量对成型尺寸的影响，焊接工序需要控制焊接变形量，避免法兰平面出现翘曲影响密封效果。在水泥生产线的技改项目中，这类定制化变径管道的使用频率极高，不同设备的接口尺寸存在差异，无法直接采用标准规格的直管道进行连接，这类经过精准建模设计的变径钣金件，能完美适配现场的安装空间与接口尺寸，减少现场改制的工作量，同时能保证管路系统的运行阻力在设计范围内，保障整个输送或通风系统的运行效率。
