水泥厂用Y型分料通风钣金风管结构

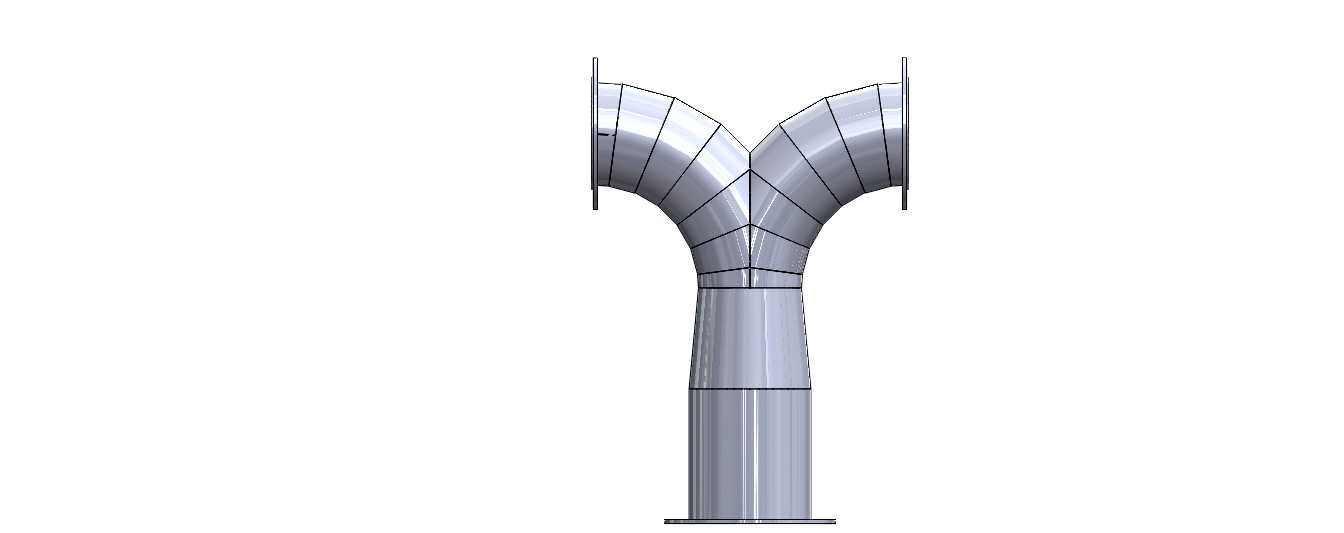

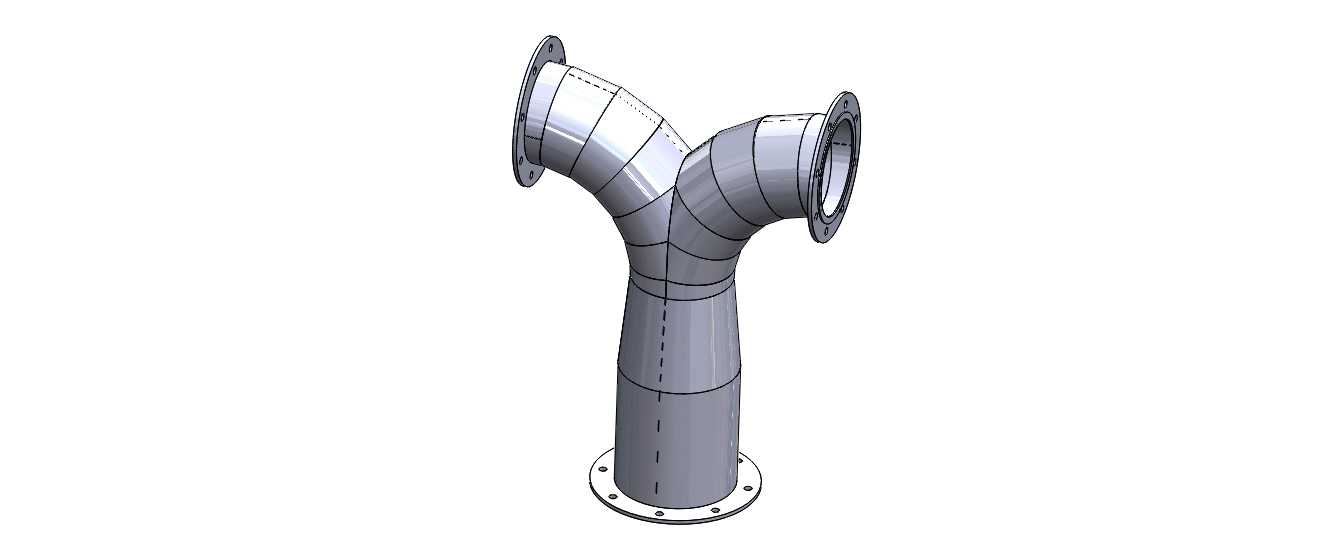

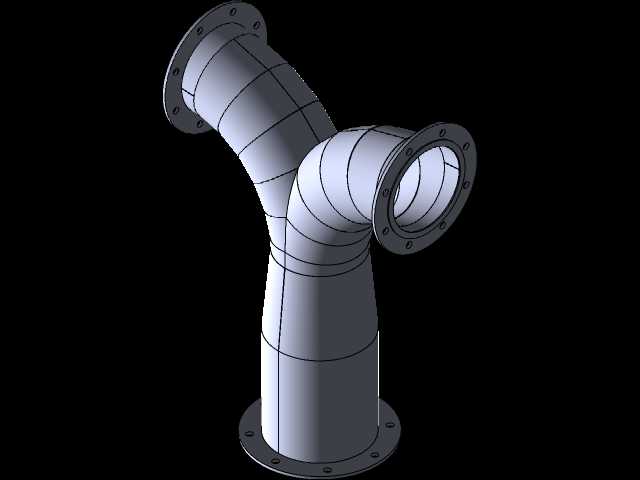

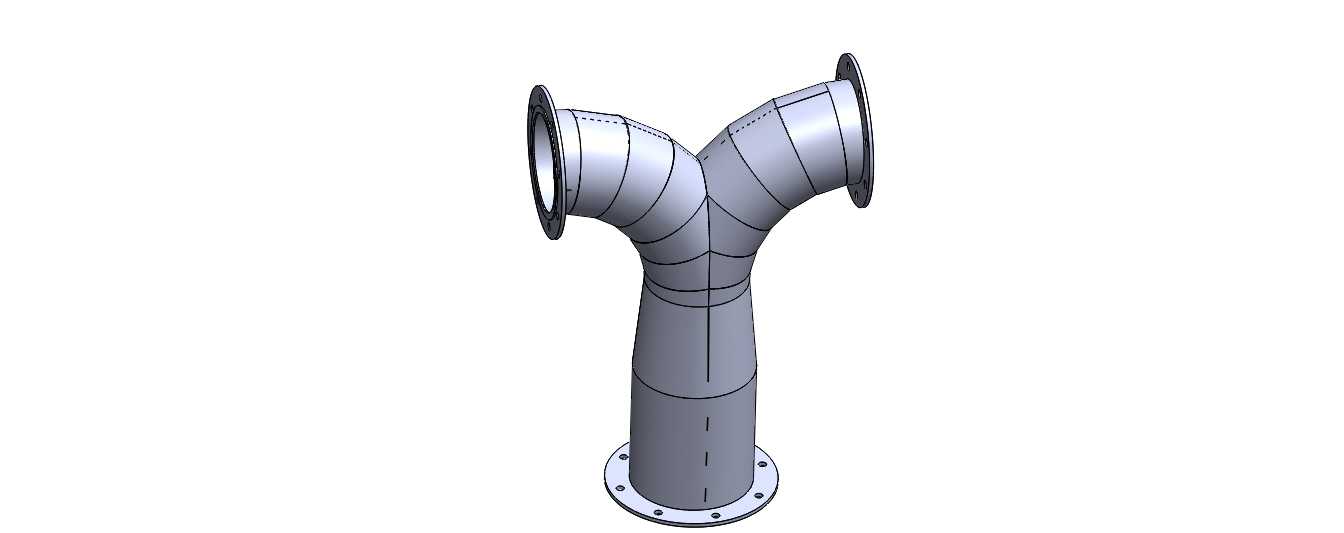

　　在水泥生产厂区的物料输送与通风除尘系统中，这类Y型分叉钣金风管是衔接主风道与两个分支管路的核心导流构件，主要承担含尘气流分流、成品粉料气力输送分支导流的作用，常见于水泥磨系统的收尘管路段、生料均化库的通风分支、窑尾废气处理的分风节点位置，替代传统直角三通结构降低风阻与物料沉积风险。从结构设计逻辑来看，整个构件采用等径渐变分叉的曲面构型，主管道段为直筒圆形截面，向上延伸至分叉位置时，通过双曲面平滑过渡拆分出两个对称的斜向支管，每个支管的轴线与主管道轴线保持固定夹角，避免气流在分叉处形成涡流区——水泥生产场景中输送的气流往往携带高硬度生料粉、熟料颗粒，涡流区会持续冲刷管壁造成局部磨穿，

　　平滑过渡的曲面设计能让气流携带的物料沿管壁平顺流向两个分支，减少局部冲蚀磨损的同时降低管路系统的压损，减少引风机的出力损耗。构件的三个连接端均设置了标准圆形法兰结构，法兰盘上均匀分布螺栓安装孔，现场安装时可通过法兰垫片与相邻管路段实现密封连接，无需现场焊接调整，适配水泥厂区快装快修的运维需求；主管道底部法兰用于对接下方垂直走向的主风道或出料管路，两个上部斜向支管的法兰分别对接两个不同走向的分支管路，可根据现场布局调整支管的朝向角度，适配不同的厂房管路排布空间。从钣金加工的角度来看，整个风管的曲面段采用多块等厚钢板卷制拼接而成，每一段曲面的展开下料都经过放样计算，拼接焊缝沿曲面母线方向布置，避免横向焊缝正对气流冲刷方向，

　　焊缝位置预留打磨余量，拼接完成后内壁做平滑处理，减少粉料挂壁残留的可能；管壁厚度根据输送介质的磨琢性选取，针对水泥厂区高磨蚀的工况，管壁可选用耐磨钢板制作，在分叉处的迎料面还可额外加装耐磨衬板，延长构件的整体使用寿命。安装边界方面，这类Y型风管的安装需要预留足够的垂直操作空间，主管道段需保持垂直走向以保证粉料靠自重下落时不会在管内堆积，两个支管的斜向角度经过流体仿真验证，既保证气流分流的均匀性，也不会让支管角度过陡造成安装时上方管路对接困难，法兰对接面的平面度公差控制在标准范围内，避免安装后出现密封不严漏风漏料的问题。在实际运行过程中，这类风管不仅承担通风分风的作用，在部分正压气力输送路段，还可作为粉料的分料结构，

　　将主管道输送的水泥或生料均匀分配到两个下游料仓或输送设备中，平滑的内壁曲面能避免粉料在分叉处结拱堵塞，减少人工清堵的运维工作量。不同于普通通风管道的薄壁设计，应用在水泥厂区的这类钣金风管需要兼顾结构强度与耐磨性能，整个构件的外部可根据需求加装加强筋，在负压通风路段避免管壁被大气压吸瘪，在正压输送路段防止管路抖动造成法兰连接松动。设计过程中需要结合管路内的气流速度、物料浓度、输送压力等参数调整分叉角度、管壁厚度、法兰规格，确保构件在全工况下运行稳定，不会出现局部磨损过快、漏风、堵料等常见故障，适配水泥生产系统连续不间断运行的要求。
