港口散货装卸用双瓣液压抓斗结构设计

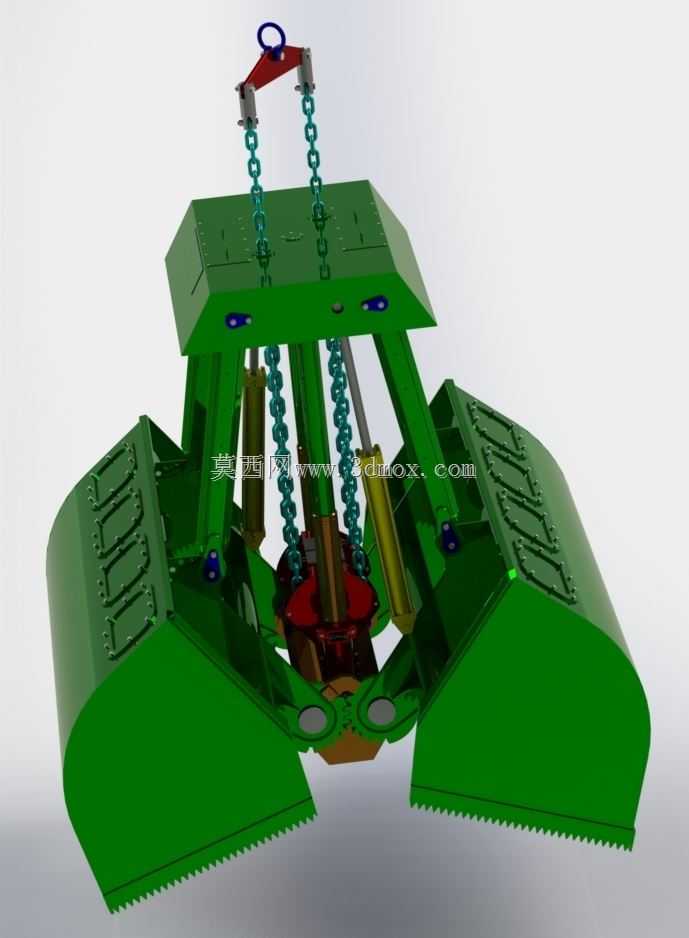

　　在港口散货码头、内河散货堆场、火电燃煤输送、矿山散料转运这类场景里，散料装卸的效率直接决定了整条物流链路的周转速度，传统的人工配合料斗装卸不仅作业效率低，散料撒漏带来的物料损耗、现场扬尘问题也一直是作业环节的痛点，双瓣式液压抓斗作为起重机配套的核心取料吊具，就是针对这类散状物料的抓取、转运作业开发的专用作业部件。这款抓斗的整体结构采用对称双瓣蚌式设计，上承力架通过吊环结构直接和起重机的起升吊钩连接，两组起重链条承担抓斗整体的起升载荷，同时配合内部的液压驱动机构实现瓣体的开合动作，和传统的绳索式抓斗相比，液压驱动的开合动作更平稳，抓取物料时的闭合力可以根据物料密度做适配调整，针对煤炭、砂石、矿粉、粮食这类不同堆积密度的散料，

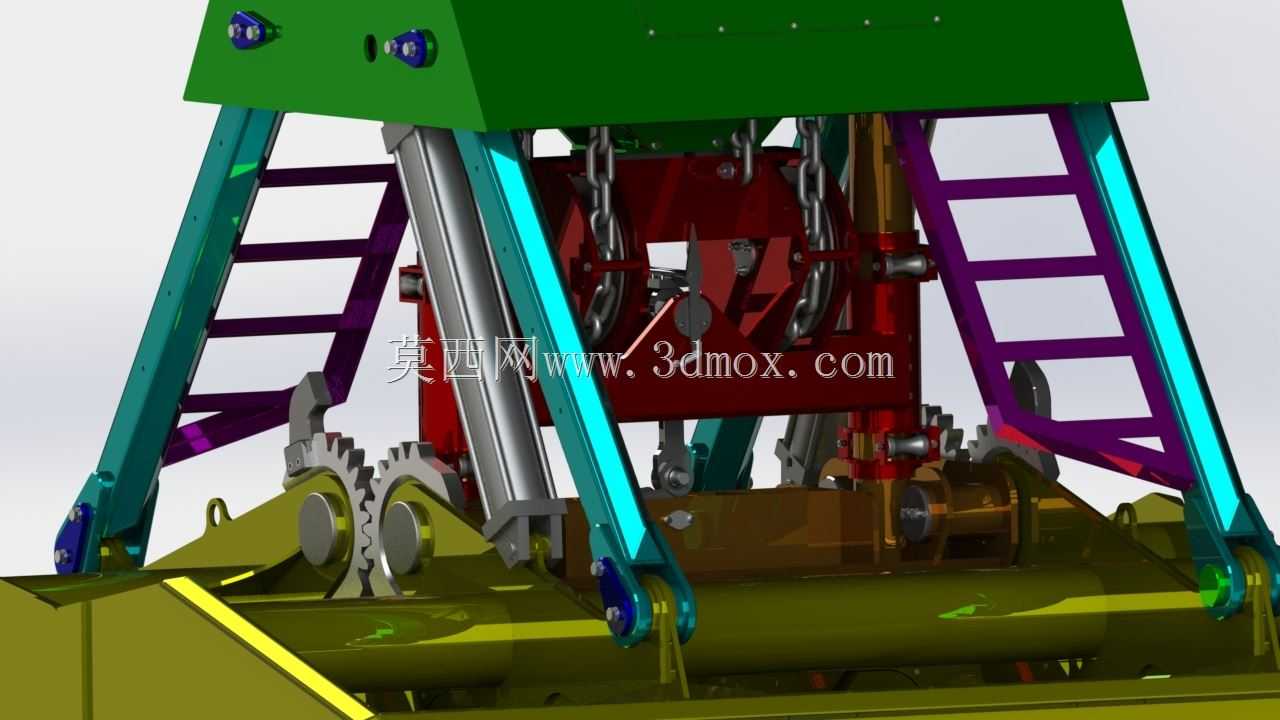

　　都能保证足够的抓取填充率，减少抓取过程中的物料撒漏。从结构设计的逻辑来看，抓斗的上机架部分集成了液压动力单元的安装位，所有液压管路都做了内置式排布，避免作业过程中散料磕碰、磨损管路，提升恶劣作业环境下的设备可靠性；两侧的瓣体采用带加强筋的弧面结构，刃口部分做了加厚耐磨处理，因为散料抓取过程中刃口会持续和物料、料堆底部的硬质面接触，耐磨设计可以大幅延长瓣体的使用寿命，减少日常维护的更换频次；瓣体和上机架之间的铰接点采用自润滑轴承结构，适配露天作业的多粉尘环境，避免铰接点卡滞影响开合动作。这款抓斗的额定抓取容量覆盖6到7立方米区间，额定承载作业载荷为15吨，整体外形的安装边界尺寸为长3600mm、宽3400mm、高3200mm，

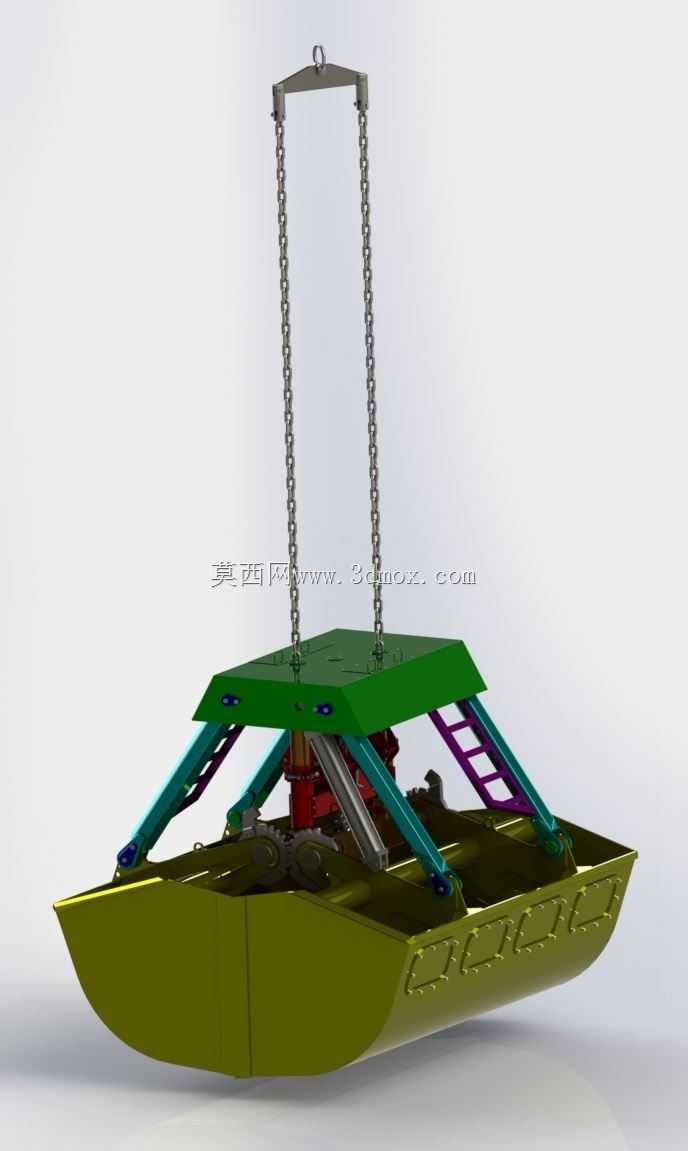

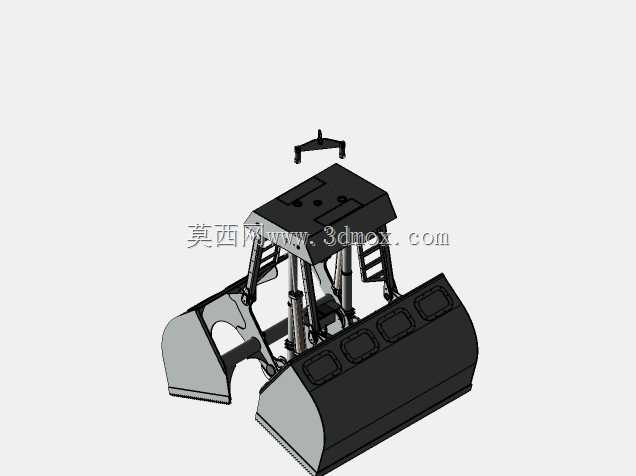

　　抓斗自身结构重量为9吨，选型配套时需要匹配额定起重量足够的门座起重机、桥式起重机或者履带吊设备，同时要保证起重机的液压输出接口或者抓斗自带的动力单元供电匹配，避免出现载荷不匹配导致的作业安全隐患。实际作业过程中，抓斗张开状态下瓣体的最大开度可以保证插入料堆时的接触面积足够，闭合过程中两侧瓣体同步动作，不会出现偏载导致的物料漏撒，针对颗粒度较大的矿石、块煤这类物料，瓣体内侧的防滑凸筋结构可以避免物料在提升过程中滑落；针对粉状物料，瓣体闭合后的贴合缝隙做了密封处理，减少转运过程中的粉料撒漏和扬尘问题。从三维建模的结构细节来看，整个抓斗的受力路径做了明确的优化，起吊载荷通过吊环传递到上承力架，

　　再通过两侧的支撑臂均匀传递到两个瓣体的铰接结构，开合过程中液压油缸的推力直接作用在瓣体的力臂位置，保证抓取物料时的闭合力足够，不会因为物料的反作用力导致瓣体张开撒料；链条的排布位置避开了瓣体开合的运动干涉区间，整个开合行程内不会出现结构剐蹭，日常维护时可以直接通过上机架的预留检修口对液压单元、铰接点做润滑保养，不需要对整体结构做大规模拆解。这类抓斗的应用场景并不局限于港口码头，在建材堆场的砂石转运、钢厂的原燃料卸料、粮食储备库的散粮转运、建筑垃圾消纳场的散料装卸场景里都能适配，只要根据作业物料的密度调整对应的液压系统压力、匹配瓣体的耐磨强度，就可以满足不同场景的作业需求。和多瓣式抓斗相比，双瓣结构的抓斗针对大堆积面的散料抓取效率更高，开合行程更短，单作业循环的耗时更短，对于连续作业的散货装卸工况来说，更短的作业循环就意味着更高的作业效率，这也是为什么在大宗散货的装卸场景里，双瓣液压抓斗一直是应用占比最高的吊具类型。建模过程中对所有铰接点的运动行程都做了干涉校验，保证最大开合角度下结构不会出现硬接触，所有受力焊缝的位置都做了结构加强处理，匹配实际作业过程中的冲击载荷，因为散料抓取时抓斗插入料堆会有一定的冲击载荷，尤其是抓取块矿这类硬质物料时，冲击载荷会直接作用在瓣体刃口和铰接结构上，足够的结构强度储备是保证设备长期稳定运行的基础。
