拖挂式混凝土冷却作业专用承载装置

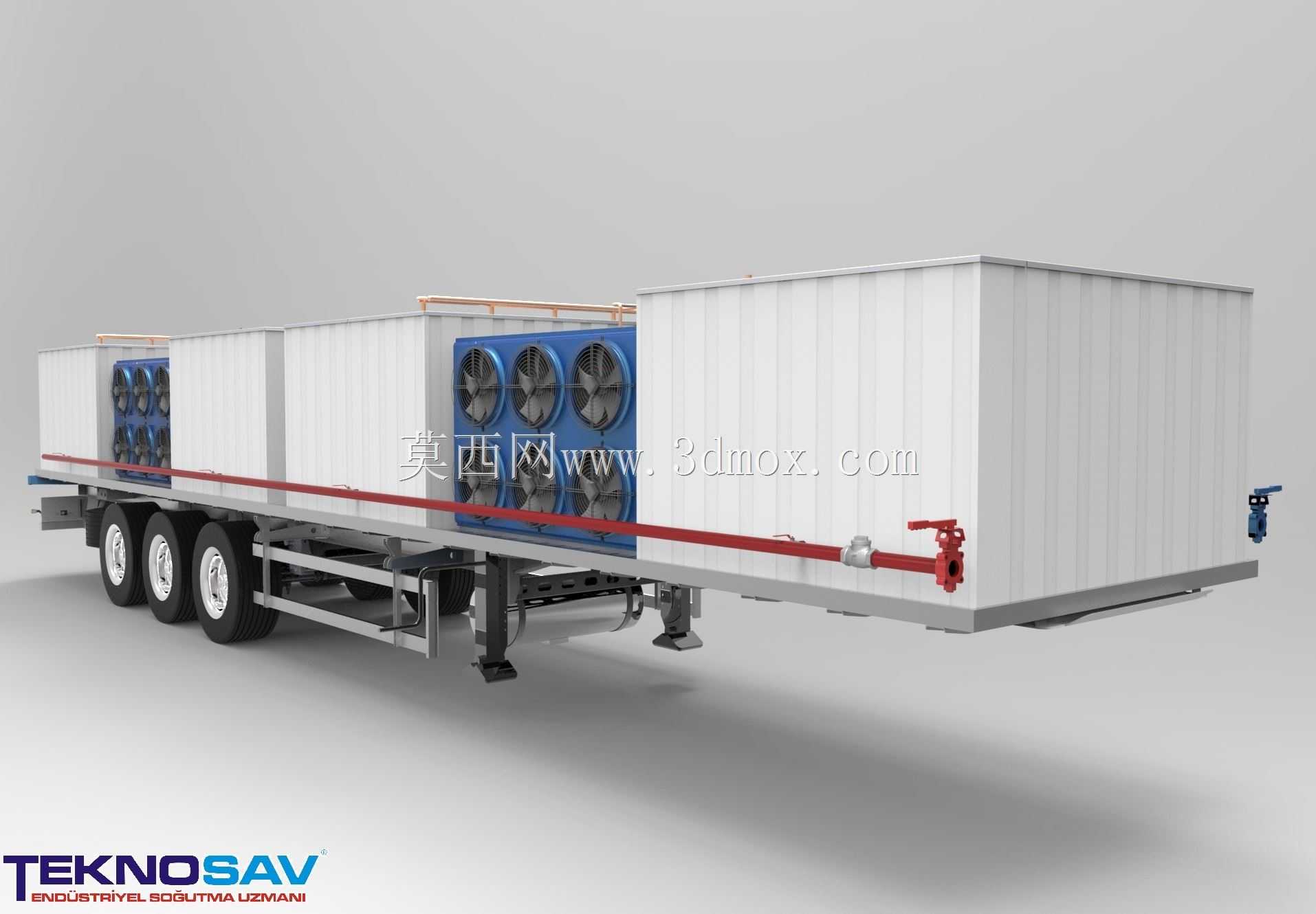

　　这款拖挂式承载装置主要服务于大型基建、水利枢纽、商混站外场作业等需要现场调控混凝土拌合温度的场景，在高温环境下的大体积混凝土浇筑作业中，常规拌合水温度过高会导致混凝土内部水化热温升过快，极易产生温度裂缝影响结构强度，该装置可随作业点位灵活转场，为现场拌合系统提供持续的低温冷却介质输出，无需在每个作业点搭建固定冷却站，大幅降低临建成本与转场耗时。从结构设计逻辑来看，整体采用三轴半挂底盘作为承载基础，底盘纵梁选用高强度低合金钢材焊接成型，匹配重载型板簧悬架与双胎布局，可满足非铺装路面的转场通行需求，支腿布置在底盘前端与中部位置，作业时伸出可抵消设备运行时的振动载荷，避免底盘长期受力产生形变。上部功能舱采用分仓式布局，

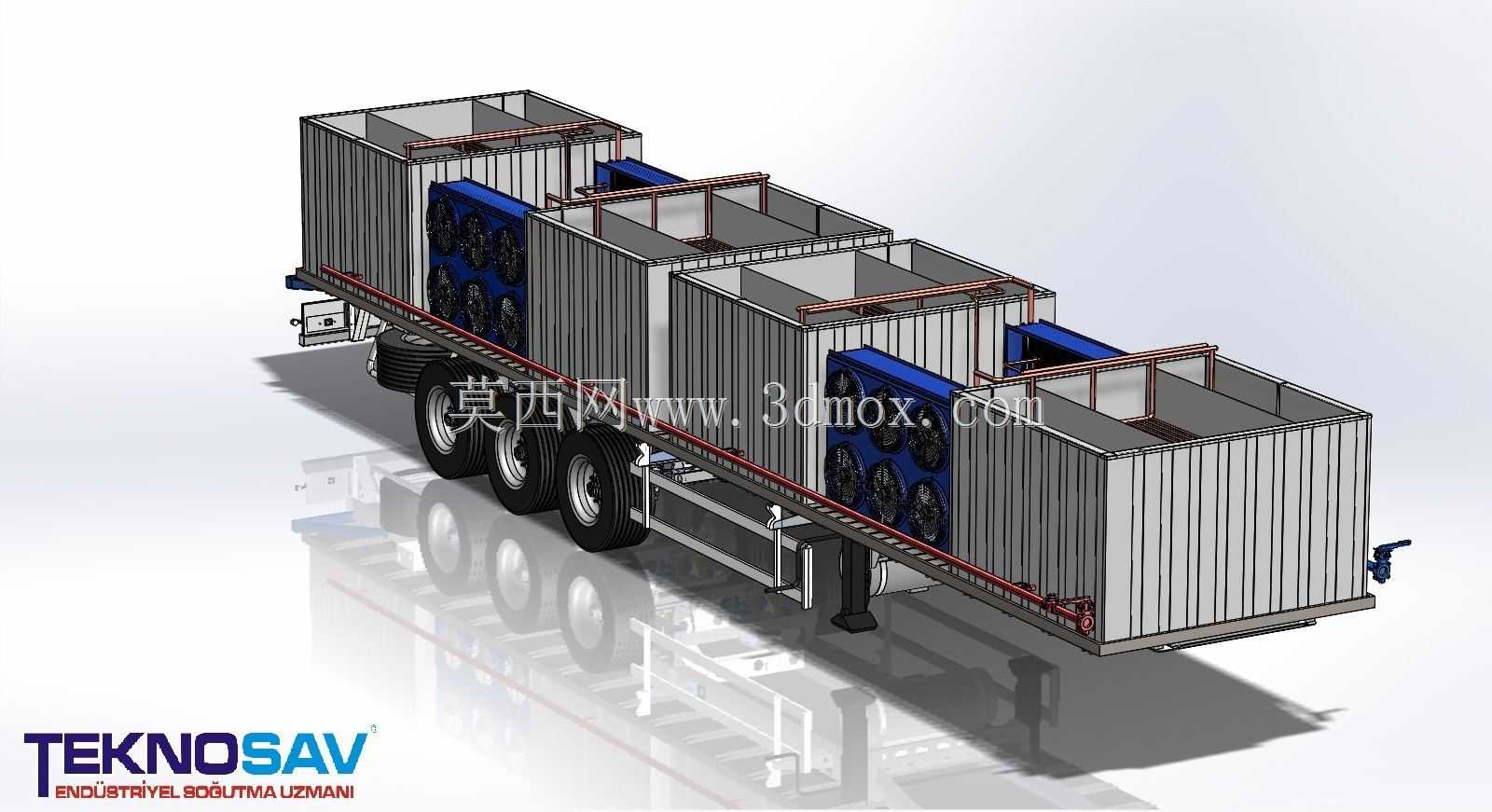

　　沿底盘长度方向依次排布冷却介质储舱与散热机组舱，储舱为密封焊接结构，内壁做防腐防锈处理，可存储拌合所需的低温冷却水或冷冻液，舱顶设置人孔与加注口，方便日常检修与介质补充；散热机组舱采用侧开式通风结构，轴流散热风机组沿舱体外侧竖向排布，运行时可快速带走制冷机组产生的热量，保证制冷效率稳定。管路系统沿舱体侧边的通长支架布置，主管路采用无缝钢管焊接，分支管路通过法兰与各功能模块连接，管路外侧包裹保温层减少冷量损耗，底盘尾部设置快接接口，可快速对接现场拌合站的介质循环管路，无需现场焊接管路，缩短现场部署时间。设计过程中重点考量了轴荷分配问题，将重量较大的储舱布置在靠近车桥的区域，散热机组等相对较轻的模块布置在底盘前后端，

　　保证各轴轴荷偏差控制在国标允许范围内，避免转场过程中出现轮胎偏磨、行驶不稳的问题；舱体与底盘的连接采用高强度螺栓配合止推块的结构，既方便后期舱体模块的检修更换，也可抵消车辆行驶过程中的纵向与横向冲击载荷，避免连接部位松动。外形尺寸方面，整体长度控制在13米以内，宽度符合道路运输外廓尺寸要求，高度不超过4.2米，满足普通公路的通行限界要求，无需办理特殊超限运输审批即可实现跨区域转场；安装边界上，底盘牵引销采用标准50号牵引销尺寸，可匹配市面上主流的重型牵引车头，支腿伸出后的作业占地宽度不超过3米，长度方向预留1米的管路操作空间即可完成部署，对作业场地的平整度要求较低，即使在未硬化的施工便道旁也可稳定开展作业。在功能实现上，

　　该装置可根据现场混凝土浇筑的方量灵活调整制冷输出功率，多组独立的散热模块可单独启停，匹配不同工况下的冷量需求，避免不必要的能耗浪费；舱体外侧的波纹板结构既提升了舱体的结构刚度，也可减少行驶过程中的风阻，同时波纹结构的导流作用可提升散热舱的自然通风效率，辅助散热机组降低运行温度。底盘侧部设置了通长的防护栏，既可以保护侧边布置的管路与阀门免受剐蹭，也符合道路行驶的安全防护要求，尾部设置的防撞块与警示标识，可在转场与作业过程中提醒周边人员设备保持安全距离。
