豪华轿车白车身曲面造型结构设计

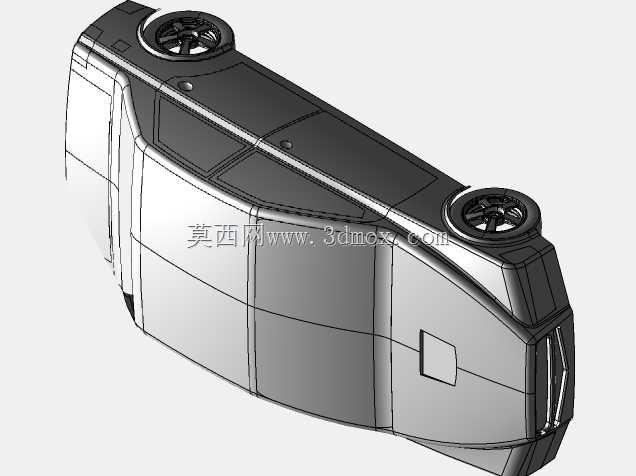

　　在乘用车整车开发流程中，白车身曲面设计是衔接造型创意与工程落地的核心环节，直接决定整车空气动力学表现、外覆盖件冲压可行性、装配精度控制以及最终外观质感。这套曲面造型方案针对豪华轿车的定位展开，核心围绕四门三厢乘用车的白车身外覆盖件与基础结构框架搭建，覆盖引擎舱盖、前后翼子板、车门面板、车顶侧围、前后保险杠安装面等全部外曲面区域，同时预留了车窗玻璃、车门铰链、灯具总成、轮毂轮拱、内外饰安装点的结构边界。

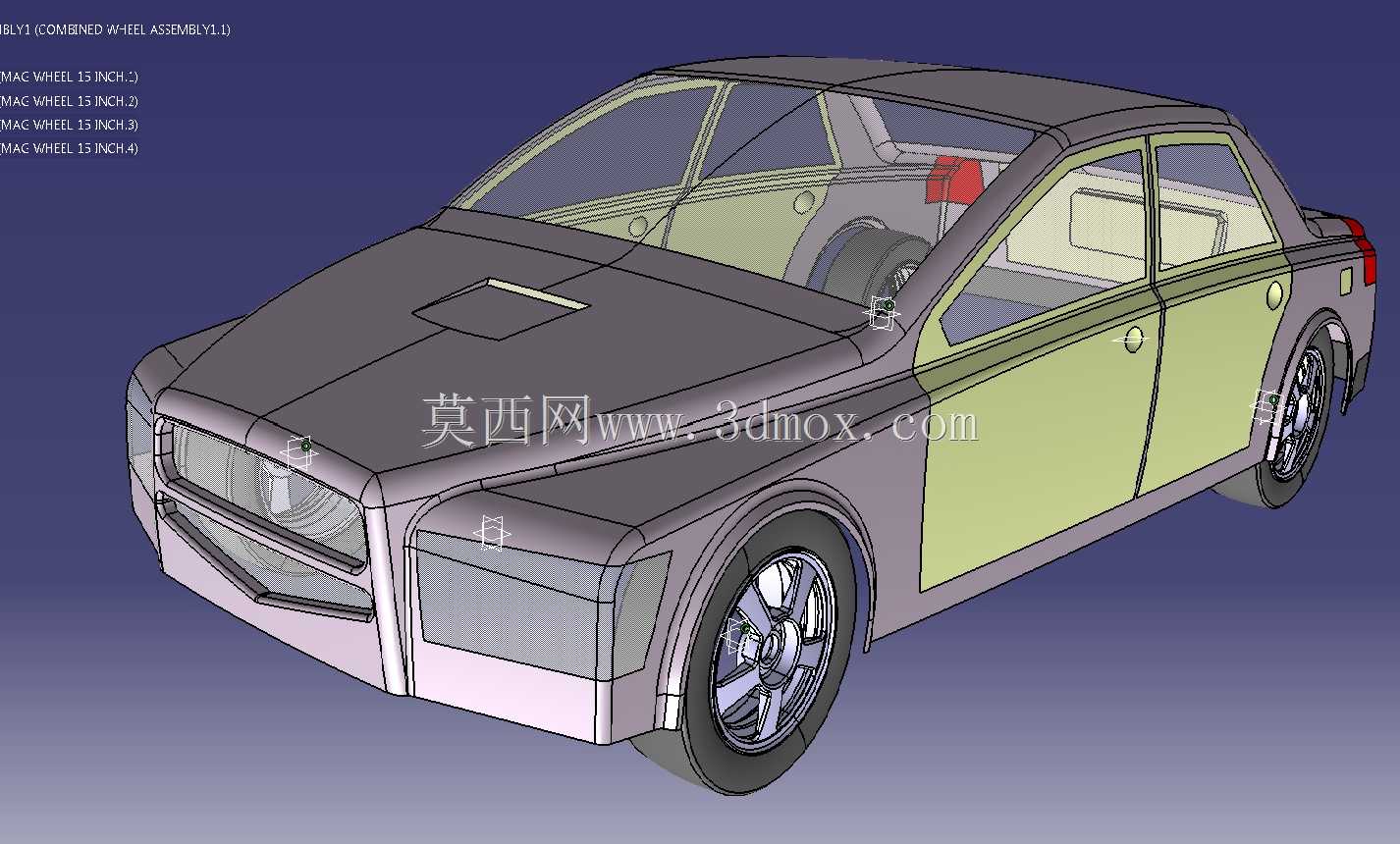

　　从实际工程应用场景来看，这类曲面模型主要用于整车开发前期的造型验证、曲面光顺性检查、冲压工艺初步评估，也可作为总布置阶段校核人机工程、零部件安装间隙的基础载体。不同于造型阶段的纯外观CAS面，这套曲面在设计时同步考虑了工程落地的约束：轮拱区域的曲面弧度严格匹配15英寸轮毂的转向跳动边界，预留了轮胎在最大转向角、极限颠簸工况下的运动包络空间，避免实车装配后出现轮胎与翼子板干涉的问题；车门分缝位置的曲面过渡做了连续曲率处理，既保证外观上的分缝均匀一致，也为后续车门密封条的安装、铰链的运动轨迹校核留出了足够的结构余量。

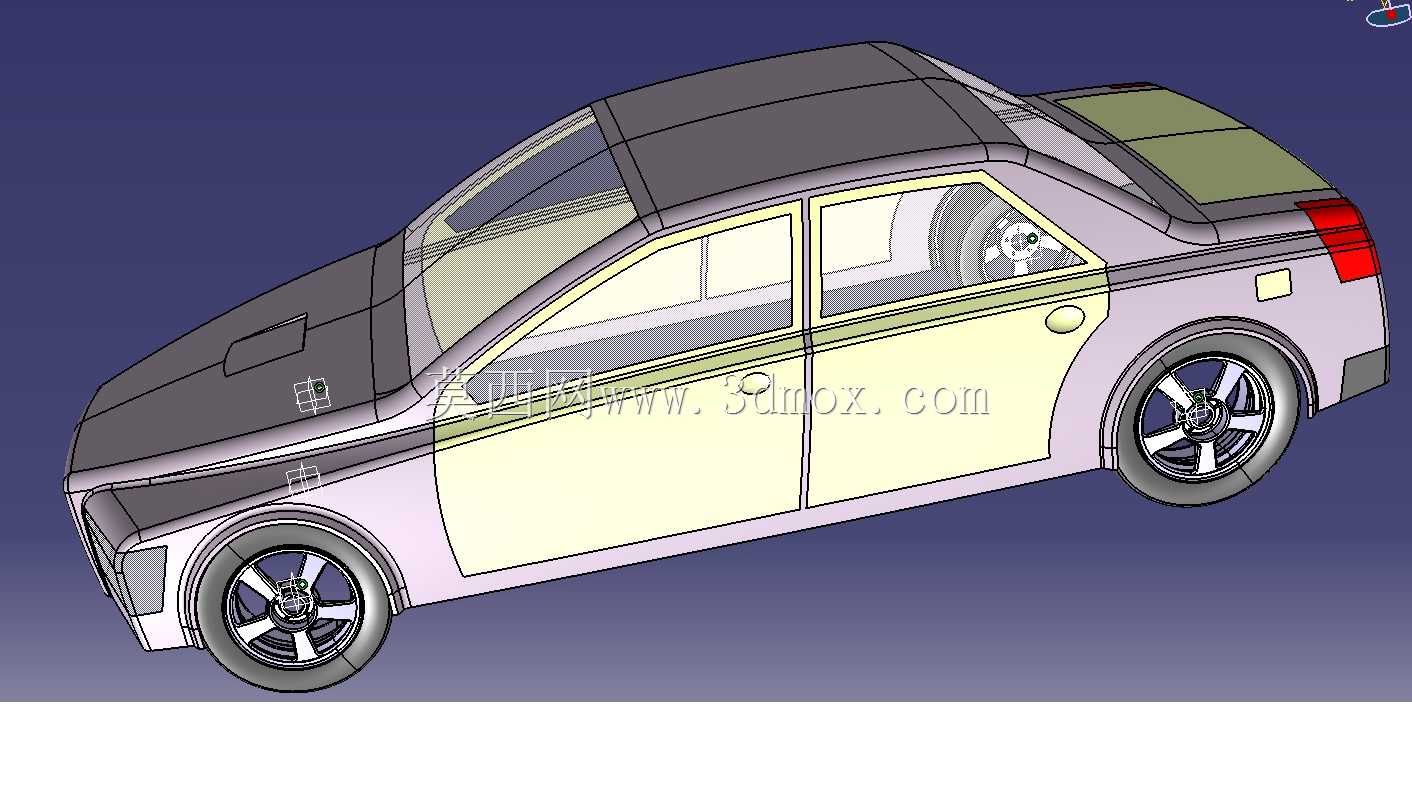

　　设计思路上没有采用复杂的高阶曲面堆叠，而是依托基础曲面建模工具，从整车侧面的主特征线开始搭建：首先确定腰线从翼子板贯穿至车尾的走向，保证整条特征线的曲率连续，避免曲面出现肉眼可见的凹凸褶皱；再以主特征线为骨架，搭建车顶的大弧面、引擎盖的倾斜曲面，兼顾豪华轿车需要的沉稳视觉比例与0.28-0.3区间的风阻系数要求。前保险杠区域的曲面做了内收的折线过渡，既保留了豪华车型的辨识度，也为中冷器、散热器的进气导流留出了合理的气流通道；侧窗区域的曲面贴合侧围的整体弧度，玻璃安装面的止口边界做了等距偏移处理，保证玻璃安装后的密封面贴合度，减少高速行驶时的风噪产生。

　　尺寸边界层面，整车轴距按照C级豪华轿车的常规布置设定，前后悬长度匹配豪华车型的稳重比例，车身宽度满足并排乘坐三人的肩部空间要求，车门开口的曲面边界校核了乘员上下车的头部、腿部空间余量，不会出现上下车磕碰门框的问题。引擎盖的曲面做了中部微抬、两侧下压的弧度处理，既满足行人碰撞保护的法规要求——引擎盖与下方硬点之间预留足够的溃缩空间，也让整车前部的视觉重心更低，符合豪华轿车的运动化设计趋势。

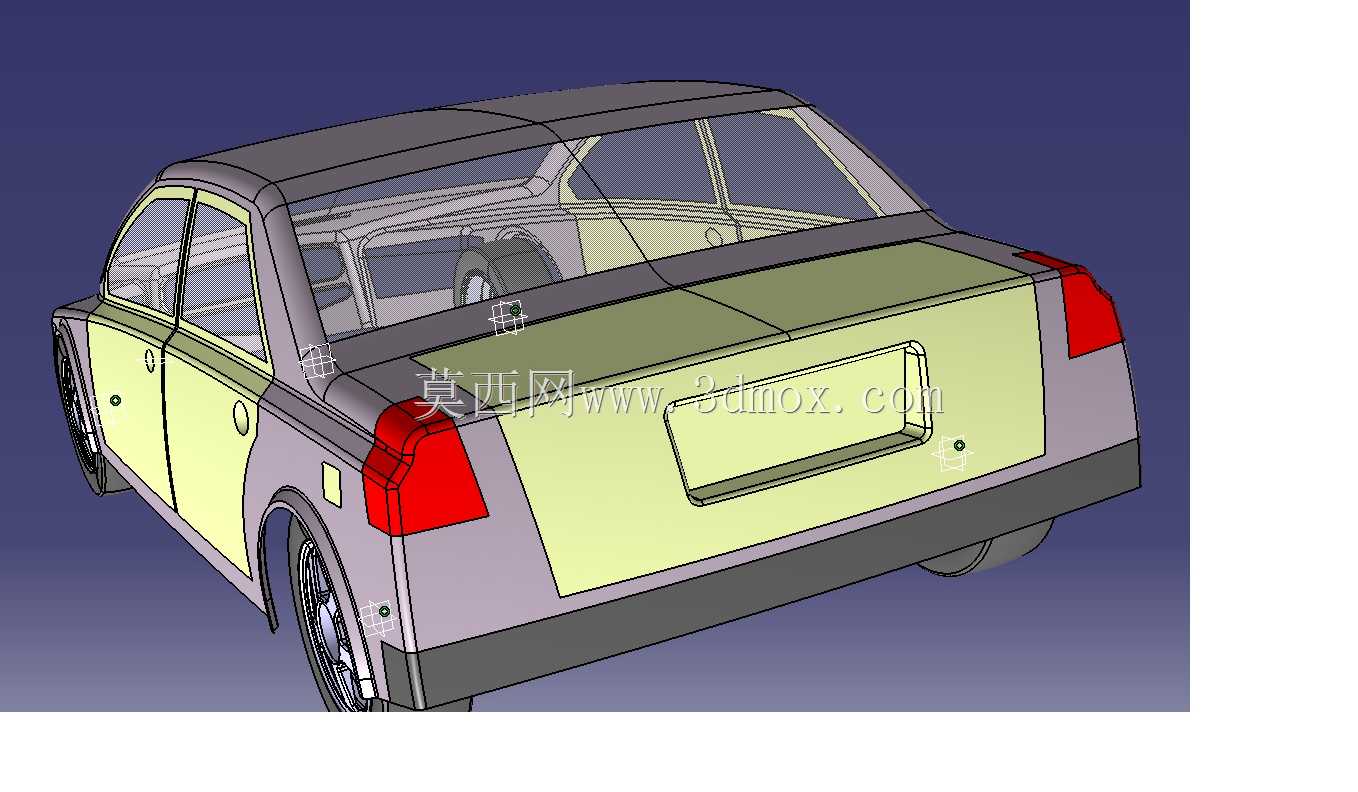

　　在曲面质量控制上，所有外覆盖件的曲面都做到了G2连续，相邻曲面之间的曲率变化均匀，不存在斑马线扭曲、曲率突变的问题，能够直接对接后续的冲压模具设计，减少后期模面整改的工作量。车门与翼子板、侧围的分缝位置做了0.5mm的等距间隙预留，曲面在分缝处的法向保持一致，保证装配后的间隙面差能够控制在±0.3mm的公差范围内，满足豪华车型的外观精度要求。车尾部分的曲面过渡到尾灯安装区域时，做了局部的特征内收，既可以固定尾灯总成的安装支架，也能让车尾的视觉效果更具层次感，避免大平面带来的呆板感。

　　这套曲面模型没有包含底盘、动力总成、内饰等系统的细节结构，核心聚焦白车身外曲面的造型与工程边界，能够为后续的详细结构设计、CAE仿真分析、工艺可行性验证提供可靠的基础数模，在整车开发的概念阶段到工程化阶段之间起到关键的衔接作用，帮助结构工程师、工艺工程师提前识别曲面设计中存在的冲压难度大、装配干涉、空气动力学缺陷等问题，缩短整车开发的迭代周期，减少后期工程更改带来的成本增加。
