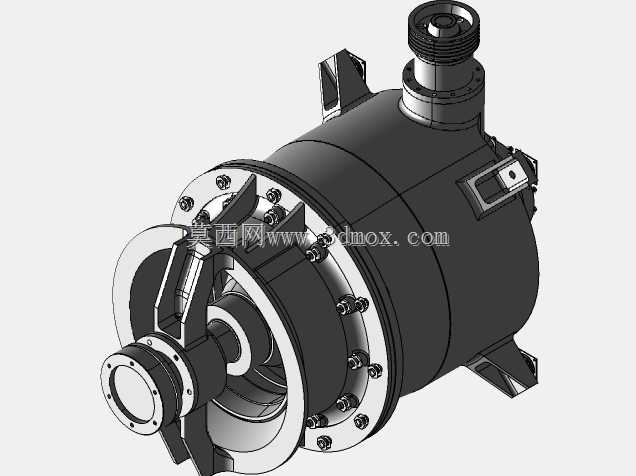

BDI1100高效圆锥滚子破碎结构设计

　　在矿山、建材、基建骨料加工的中细碎作业段，圆锥破碎设备一直是硬岩物料破碎的核心装备，传统带衬套轴承结构的圆锥破在长时间高负荷运行中，普遍存在摩擦副发热量大、转动阻力高、单位产能功耗偏高的痛点，这套BDI1100型圆锥滚子结构的破碎设备设计，正是针对这些现场运维痛点做的定向结构优化。从实际作业场景来看，该结构适配的是中等硬度以上矿石、岩石的中细碎工序，不管是金属矿山的矿石解离破碎，还是砂石骨料场的玄武岩、花岗岩破碎，或是建筑固废资源化处理中的混凝土块破碎作业，都能依托滚子结构的低摩擦特性保持稳定运行状态。

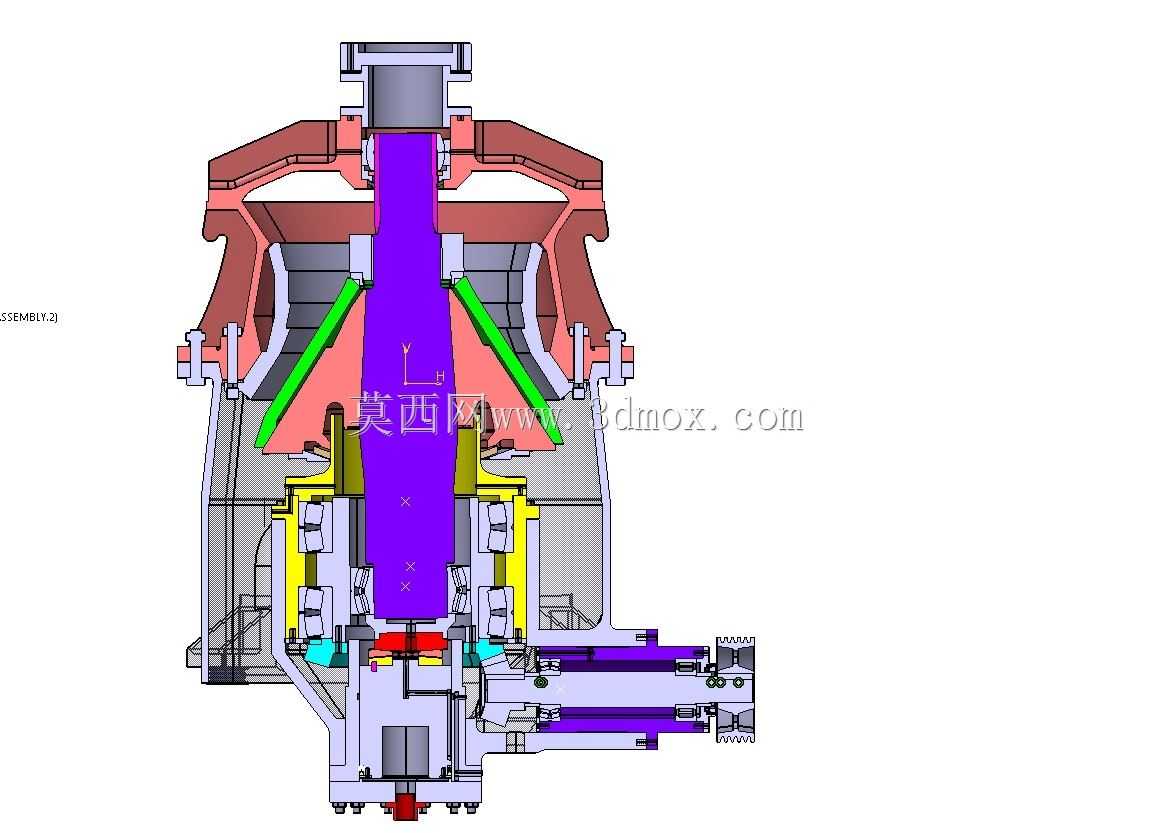

　　整套结构的核心设计逻辑，是用圆锥滚子的滚动摩擦替代原有衬套结构的滑动摩擦，从摩擦机理层面降低运转过程中的能量损耗。拆解结构来看，上部的破碎腔采用层压破碎的型线设计，动锥衬板与定锥衬板的间隙沿物料下落方向逐步收窄，物料在腔体内不仅受到动锥的挤压冲击，还会受到物料层之间的相互研磨，能有效降低衬板的直接磨损，同时提升成品料的立方占比，减少针片状颗粒含量。动锥的支撑结构全部采用圆锥滚子组件，相比传统铜套滑动支撑，滚动接触的摩擦系数仅为滑动摩擦的十分之一左右，运转过程中产生的摩擦热大幅降低，不需要配置大流量的稀油冷却循环系统就能维持合理的工作温度，既减少了冷却系统的配套成本，也避免了夏季高负荷作业时容易出现的油温过高停机保护问题。

　　传动部分采用偏心套带动动锥做旋摆运动的结构，偏心组件的配重经过动平衡校准，旋摆过程中整机的振动幅度控制在合理区间，降低机架的疲劳载荷。下部的传动连接端预留了标准的联轴器安装接口，能适配不同功率的驱动电机配置，现场安装时不需要额外做传动接口的改造。从安装边界尺寸来看，该结构的整机安装法兰尺寸、进料口中心高度、出料口调节行程都和同规格传统圆锥破保持一致，现有生产线做设备升级替换时，不需要改动原有土建基础和进料出料溜槽结构，能大幅缩短技改的停机时间。

　　润滑系统的设计也配合滚子结构做了优化，采用油脂润滑与少量稀油润滑结合的方式，滚子轴承部位采用长效润滑脂密封，密封结构采用多道迷宫式密封，能有效阻挡破碎过程中产生的粉尘进入摩擦副，避免粉尘磨粒造成的滚子早期磨损，相比传统稀油润滑的衬套结构，润滑油的消耗量能降低六成以上，日常运维的补油周期大幅延长。出料口的调节采用液压调整结构，通过液压缸推动调整套转动就能改变定锥的轴向位置，从而调整排料口的间隙大小，适配不同出料粒度的生产需求，当破碎腔进入不可破碎的铁块等异物时，液压系统能自动泄压排出异物，避免过铁造成的衬板开裂、主轴断裂等设备故障。

　　从结构建模的细节来看，所有配合面的公差都按照重载设备的配合要求做了预留，滚子滚道的表面粗糙度、同轴度要求都在模型中做了明确标注，衬板的安装面设计了定位止口，更换衬板时不需要反复找正就能保证装配精度。机架部分采用上下分体式结构，连接法兰采用高强度螺栓锁紧，加工时可以分体加工降低大型铸件的加工难度，运输时也能拆分后满足普通道路的运输限界要求。架体的壁厚按照最大破碎力的1.8倍安全系数做了加强，在处理高硬度磨蚀性物料时，不会出现架体开裂的问题。

　　实际选型应用时，该结构的处理能力比同规格传统衬套圆锥破提升15%左右，单位矿石的破碎电耗降低10%-12%，易损件的使用寿命因为摩擦工况的改善也有相应提升，尤其适合长时间连续作业的大型矿山破碎生产线，能有效降低全生命周期的运行成本。建模过程中对所有运动部件都做了干涉检查，动锥在最大旋摆行程时，和周边的密封件、机架、调整套都不会发生运动干涉，所有的螺栓拆装空间都做了预留，现场维护时不需要拆除周边大型部件就能完成易损件的更换作业。
