大吨位四梁钢包冶金起重设备结构设计

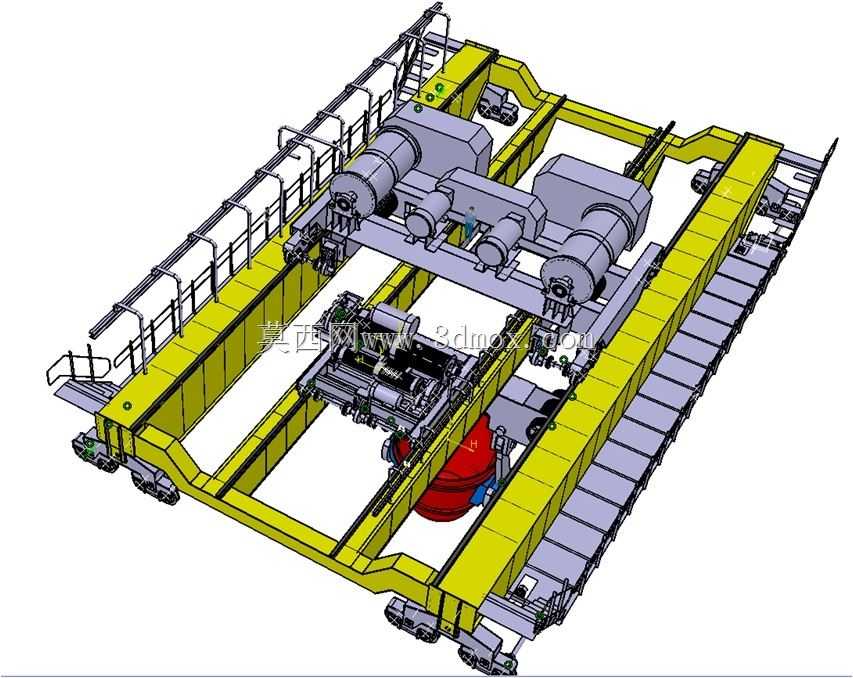

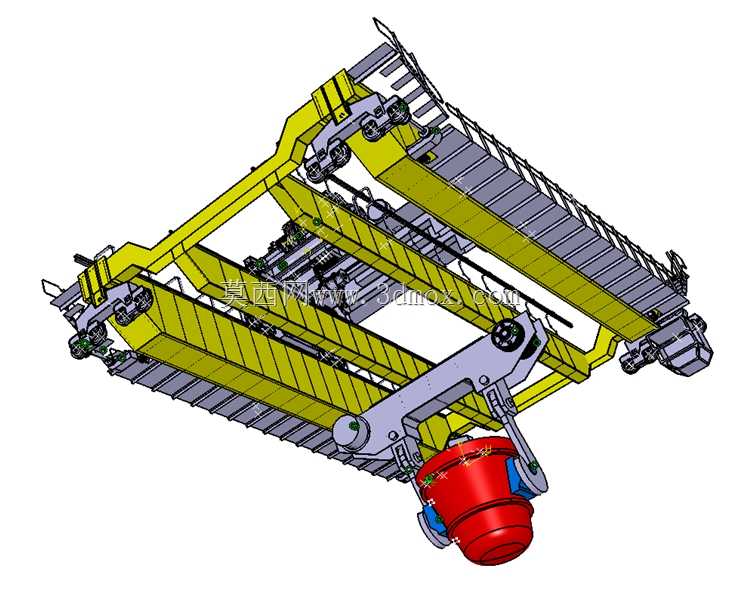

　　在冶金炼钢连铸生产车间的跨间作业场景中，这类大吨位四梁钢包起重设备承担着高温液态金属转运的核心作业任务，其作业范围覆盖转炉出钢位、精炼工位、连铸大包回转台等核心工艺节点，是炼钢流程中衔接各工序的关键重载转运装备，作业过程中需同时承载高温热辐射、重载动载冲击、频繁启停作业的多重工况考验。整套设备采用双小车协同作业的架构设计，主小车额定承载能力匹配450t级满包液态钢水的吊运需求，负责钢包在各工艺工位间的长距离重载转运，辅助小车承载能力匹配100/20t级作业载荷，主要承担钢包倾翻作业时的姿态调整、辅助挂钩以及空包吊运等辅助作业任务，双小车可沿四梁主梁轨道独立运行，也可根据作业需求协同动作，满足不同工艺环节的作业需求。

　　主提升系统的传动结构中集成了行星齿轮箱作为核心传动部件，该结构的设计初衷是为了应对提升电机突发故障的极端工况，当主驱动电机出现故障无法输出额定动力时，行星齿轮箱可自动切换传动链路，允许整套提升机构以额定半速的状态持续运行，避免满载钢水长时间悬停在半空中引发的钢水凝结、包体倾翻等重大安全事故，为故障状态下的应急处置预留足够的操作窗口，这一设计完全契合冶金重载作业的安全冗余要求。从结构布局来看，四梁的主梁架构相比传统双梁结构拥有更宽的承载跨度与更优的受力分布，主梁采用偏轨箱型梁结构，能够将主副小车的轮压均匀分散到主梁的各受力截面上，降低重载工况下的主梁下挠变形量，主小车的起升机构采用双卷筒双钢丝绳冗余设计，

　　单根钢丝绳断裂的情况下剩余承载能力仍可支持满载包体的平稳落地，进一步提升重载作业的安全系数。设备的安装边界需匹配炼钢车间的厂房柱距、轨顶标高以及轨道承载能力，主梁两端的端梁行走机构需与厂房顶部的大车轨道精准适配，行走轮组的轮压参数需严格匹配厂房轨道的设计承载上限，避免对厂房结构造成额外载荷冲击；主副小车的轨道铺设在四梁主梁的上翼缘板上，轨道的安装直线度、平行度公差需控制在冶金起重设备的规范要求范围内，保证小车运行过程中无卡滞、无啃轨现象。设备的走台、护栏等附属结构沿主梁外侧布置，为日常检修维护提供安全的作业通道，所有电气管线均沿主梁内部的走线槽敷设，外部加装隔热防护层，抵御钢包热辐射对电气线路的老化影响。

　　主小车的吊具采用专门适配钢包耳轴的吊钩组结构，吊钩带有防脱锁止机构，挂钩作业完成后可自动锁止，避免作业过程中吊具脱钩引发安全事故；辅助小车的吊具可根据作业需求更换不同的吊具附件，既可以配合主小车完成钢包倾翻的姿态控制，也可单独吊运钢包盖、检修备件等较轻的物料。整套设备的运行机构均采用变频调速控制，起升与运行过程可实现平稳的加减速，避免重载工况下的载荷晃动，降低对厂房结构的动载冲击，各机构的限位保护装置覆盖了起升上下极限、运行两端极限、过载保护、错相缺相保护等多重安全防护维度，完全适配冶金车间高温、高粉尘、重载连续作业的严苛工况需求。在三维建模过程中，各结构件的连接节点、焊缝位置、螺栓连接副的排布均按照实际加工装配要求进行还原，主梁的筋板布置、端梁的连接结构、小车架的受力框架均经过受力校核，确保模型结构与实际生产用设备的结构一致性，可直接用于结构受力仿真、作业路径模拟、安装施工模拟等场景。
