弹性复位式尖嘴夹持套筒钳结构设计

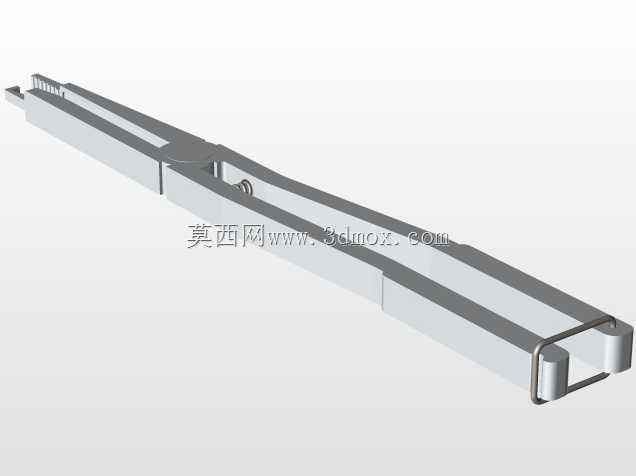

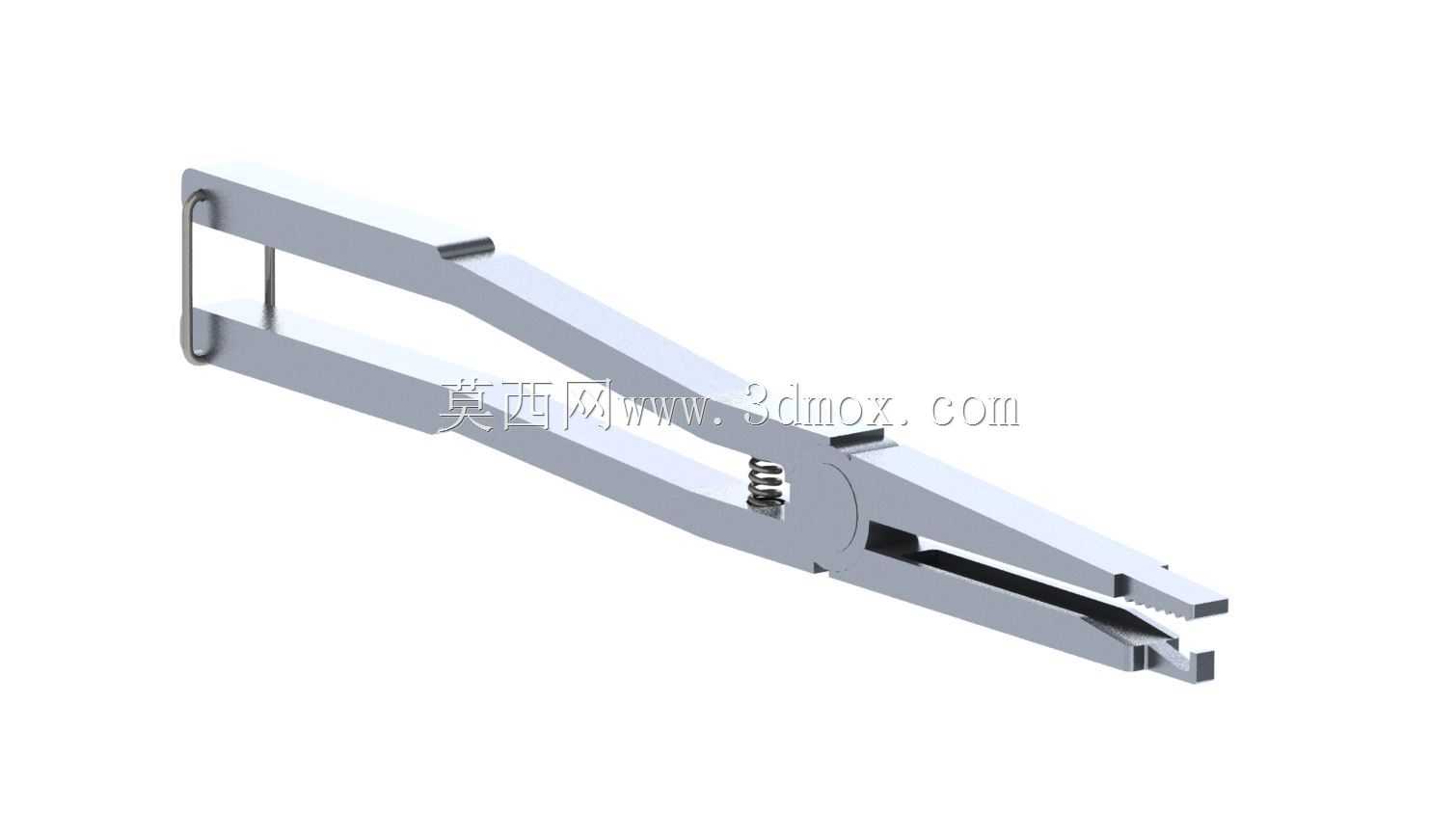

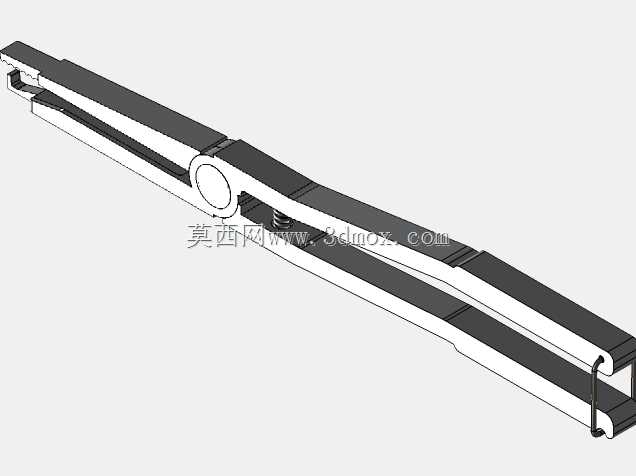

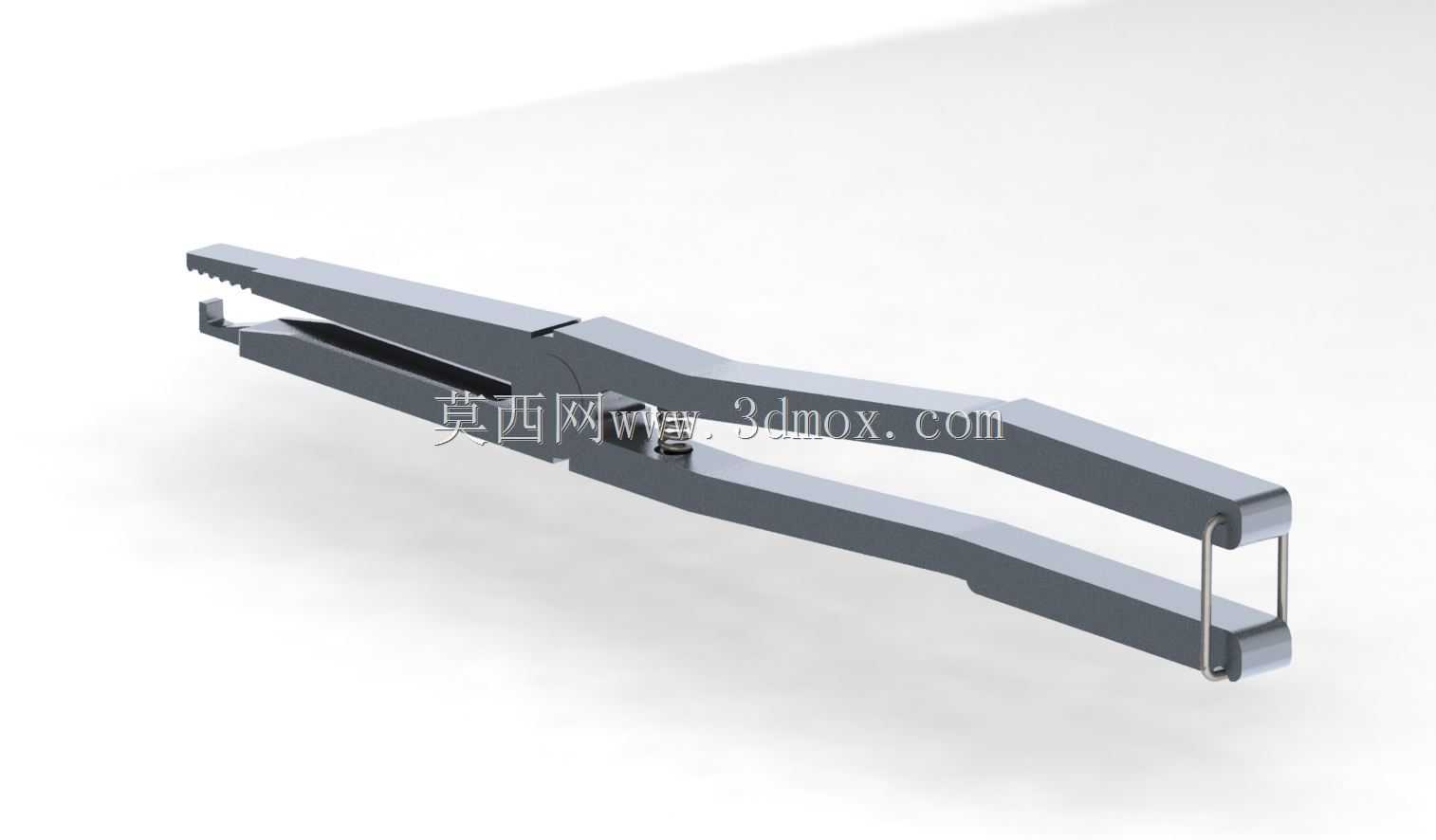

　　这款套筒钳的结构设计，最初是面向电子装配、精密机械组装工位的窄空间夹持需求做的定向优化，区别于常规尖嘴钳的单铰接硬连接结构，钳身采用了一体式双平行臂的弹性基体设计，在钳身尾端设置了U型弹性连接段，替代了传统钳具的尾柄铰接销轴，配合钳头铰接位置内置的圆柱压缩弹簧，能够在操作人员松开握力时自动驱动钳臂复位张开，省去了常规钳具需要手动掰开钳口的操作步骤，在连续重复的夹持、取放作业中，能够有效降低操作人员的手指疲劳度，适配流水线工位的高频操作节奏。

　　从实际应用场景来看，这款钳具的钳头做了分段式功能设计，靠近铰接点的前段钳口做了锯齿形咬合齿纹，齿纹的齿距控制在0.8mm，齿深0.3mm，能够在夹持直径1-5mm的圆柱销、小型接线端子、微型紧固件的时候提供足够的静摩擦力，避免夹持过程中工件滑脱；钳头最前端做了阶梯式的套筒卡口结构，卡口设置了两个不同内径的卡位，分别适配M2、M3规格的小型螺母、螺柱的套取操作，能够在深腔、窄缝等手指无法直接触及的安装位置，完成小型紧固件的对位、预装、临时固定作业，尤其适合电器内部接线端子排组装、精密仪器内部小零件取放、航模装配等操作空间受限的作业场景。

　　设计过程中，钳身的整体外形做了等强度的截面优化，双平行钳臂的截面从尾端U型连接段到钳头铰接位置，采用了渐变式的厚度过渡，尾端握持段的厚度设置为6mm，提供足够的握持刚性，避免大力夹持时钳臂出现过度形变，靠近钳头的臂段厚度逐步收窄至3.5mm，减少钳头位置的结构宽度，让钳头能够伸入宽度8mm以上的窄缝空间完成操作。钳身的侧边做了R1.2的圆角钝化处理，避免操作过程中锐边划伤操作人员手部，同时也减少了钳身在窄空间操作时剐蹭周边精密元器件、线路绝缘层的风险。

　　铰接位置的销轴采用了过盈压装的固定方式，销轴与其中一侧钳臂的铰接孔为H7/p6的过盈配合，与另一侧钳臂的铰接孔为H8/f7的间隙配合，保证钳臂开合过程中没有径向窜动，钳口的对位精度控制在0.1mm以内，避免夹持小型工件时出现钳口错位、夹伤工件表面的问题。内置的复位弹簧采用了不锈钢材质，弹簧的预紧力设置为8N，既能够保证钳口在无外力状态下保持全开状态，又不会因为弹簧力过大导致操作人员握持时需要施加过多的握力，弹簧的安装位置做了沉孔式的限位槽，弹簧两端分别嵌入两侧钳臂的定位沉孔内，不需要额外的固定销，拆装维护时只需要压下钳臂即可取出弹簧，方便后期清理钳身缝隙内的金属碎屑、油污。

　　从安装边界和适配性来看，这款钳具的整体闭合状态下最大外轮廓宽度为18mm，全开状态下钳口的最大张开距离为12mm，整体长度控制在150mm，握持段的长度为90mm，能够适配成年男性、女性的不同手掌握持尺寸，不需要额外加装防滑套，钳身表面采用了喷砂氧化的表面处理工艺，表面粗糙度控制在Ra1.6，既能够提供足够的握持摩擦力，又不会因为表面过于粗糙积累油污难以清理。钳尾的U型弹性段做了应力释放的圆弧过渡，圆弧半径设置为5mm，经过反复的开合疲劳测试，在10万次开合循环后，弹性段的形变量不超过0.2mm，不会出现钳臂无法复位、弹性段断裂的问题，能够满足工业生产场景下的长期高频使用需求。

　　在实际的工位适配中，这款钳具可以直接放置在工位的工具架上，也可以配合钳身尾端预留的挂孔悬挂在工具挂板上，不占用过多的工位台面空间，钳头的套筒卡口位置做了磁化处理，能够在套取小型铁制紧固件时吸附工件，避免工件在转移过程中掉落，尤其适合竖直方向的深孔安装作业，不需要额外的磁吸工具辅助，就能够完成小型螺母的对位放置，减少作业过程中的工具切换频次，提升单工位的装配效率。相较于常规的尖嘴钳，这款钳具的平行臂结构在夹持过程中，钳口的咬合面能够始终保持平行状态，不会像常规铰接钳具那样在夹持小尺寸工件时出现钳口仅尖端接触、咬合面受力不均的问题，夹持方形、六角形的小型工件时，能够提供更大的接触面积，减少工件被夹出压痕的概率，适配对工件表面质量要求较高的精密装配场景。
