自动化取放工位用堆叠式塑料承载托盘

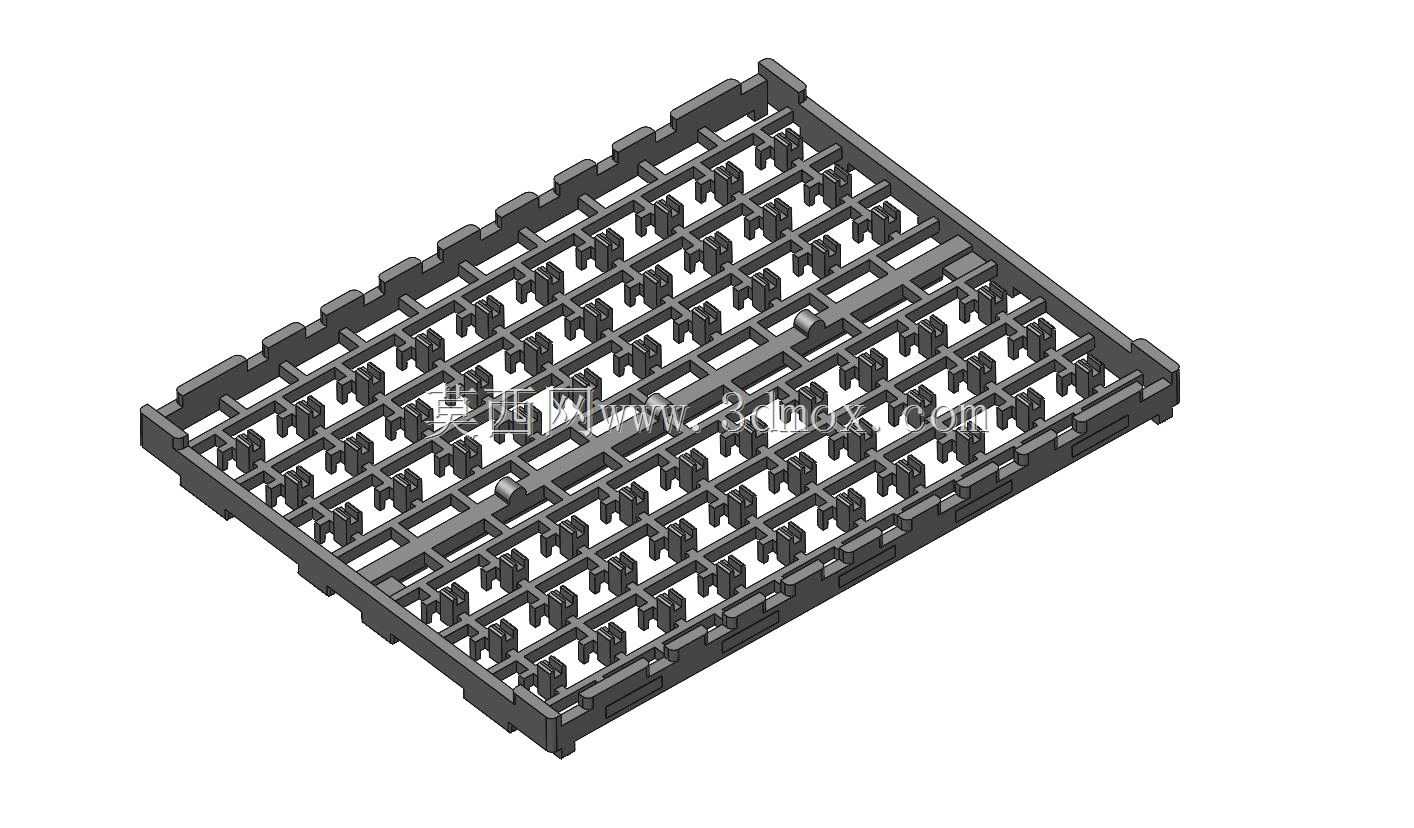

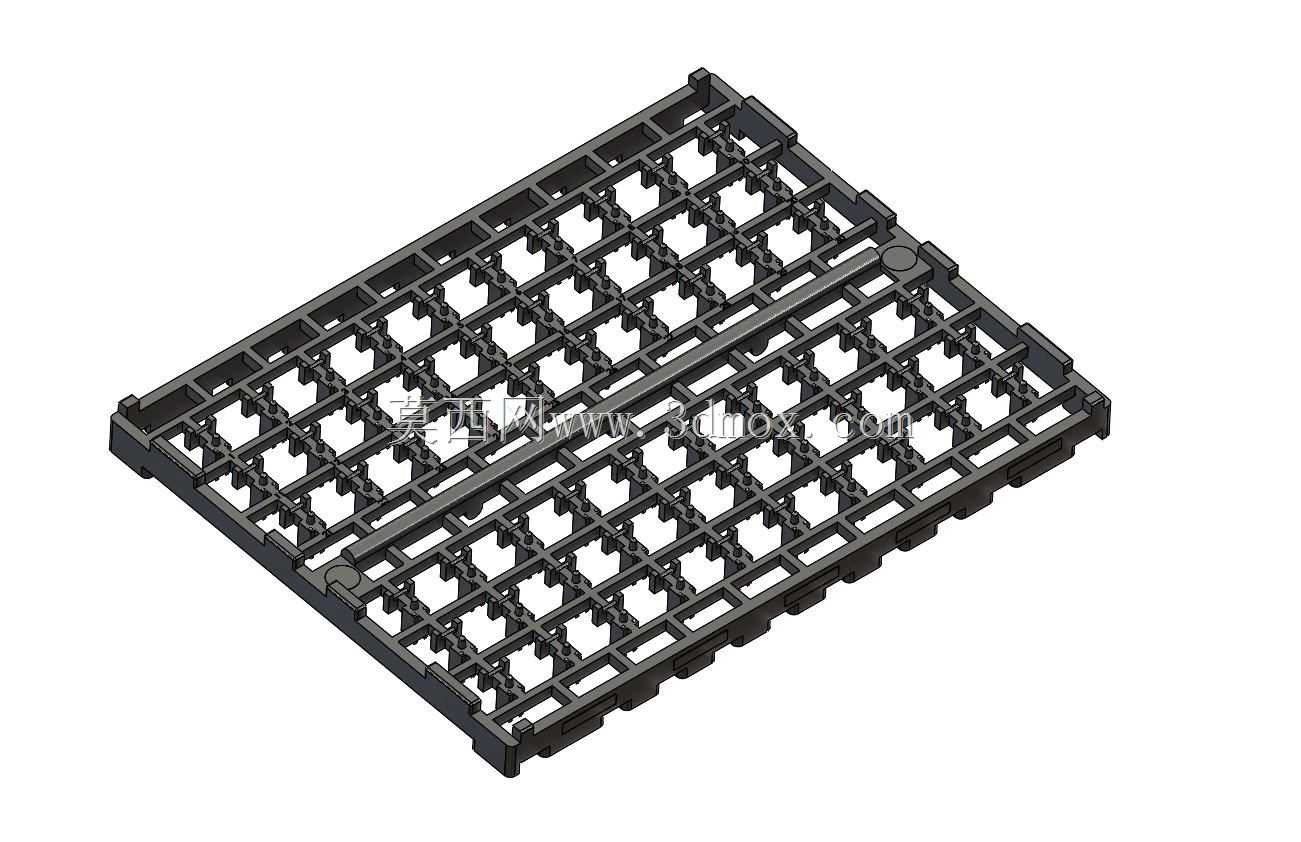

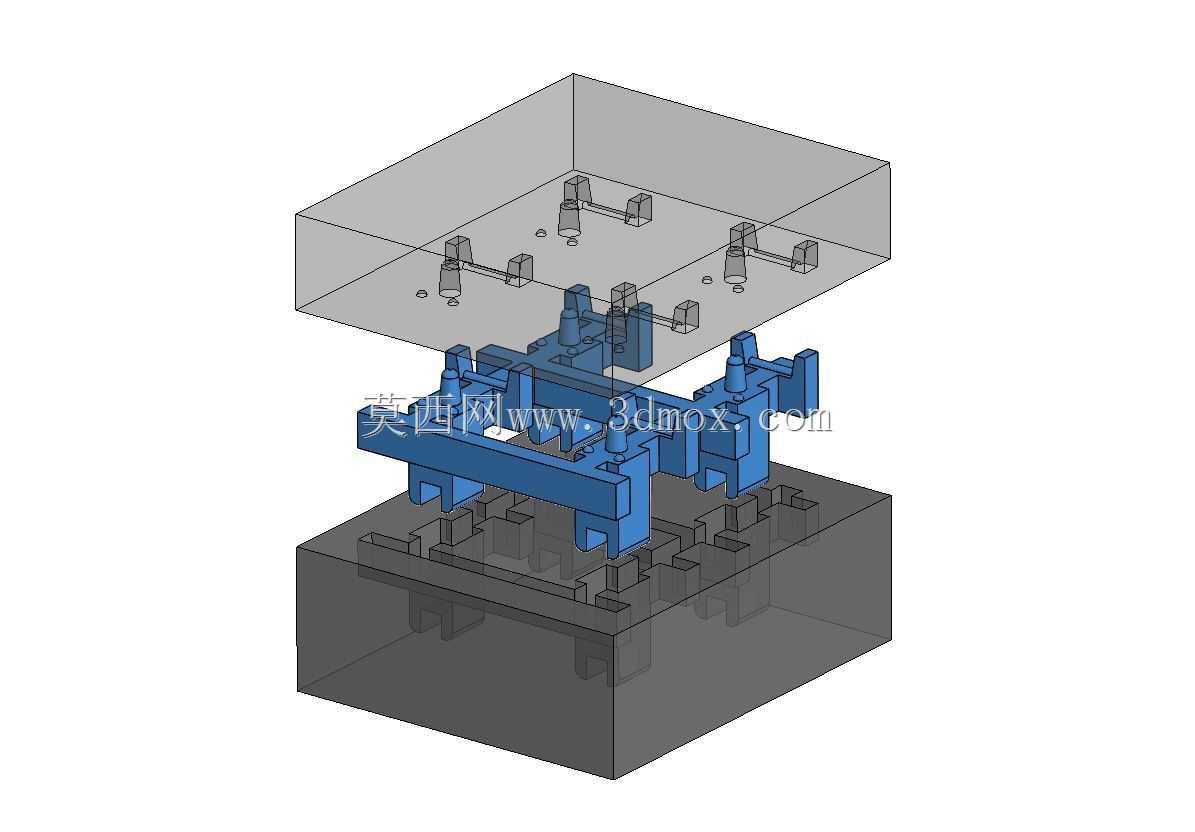

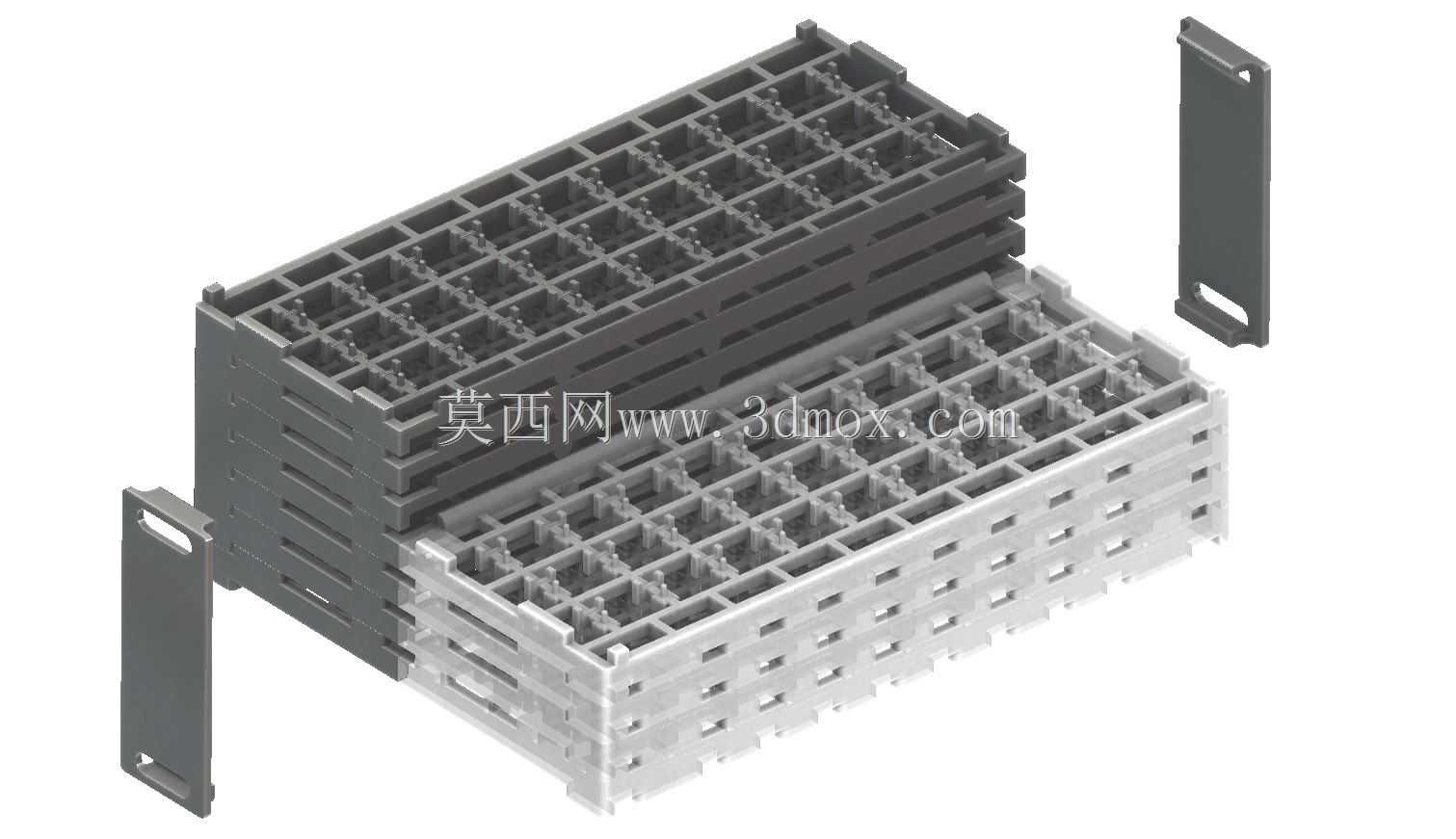

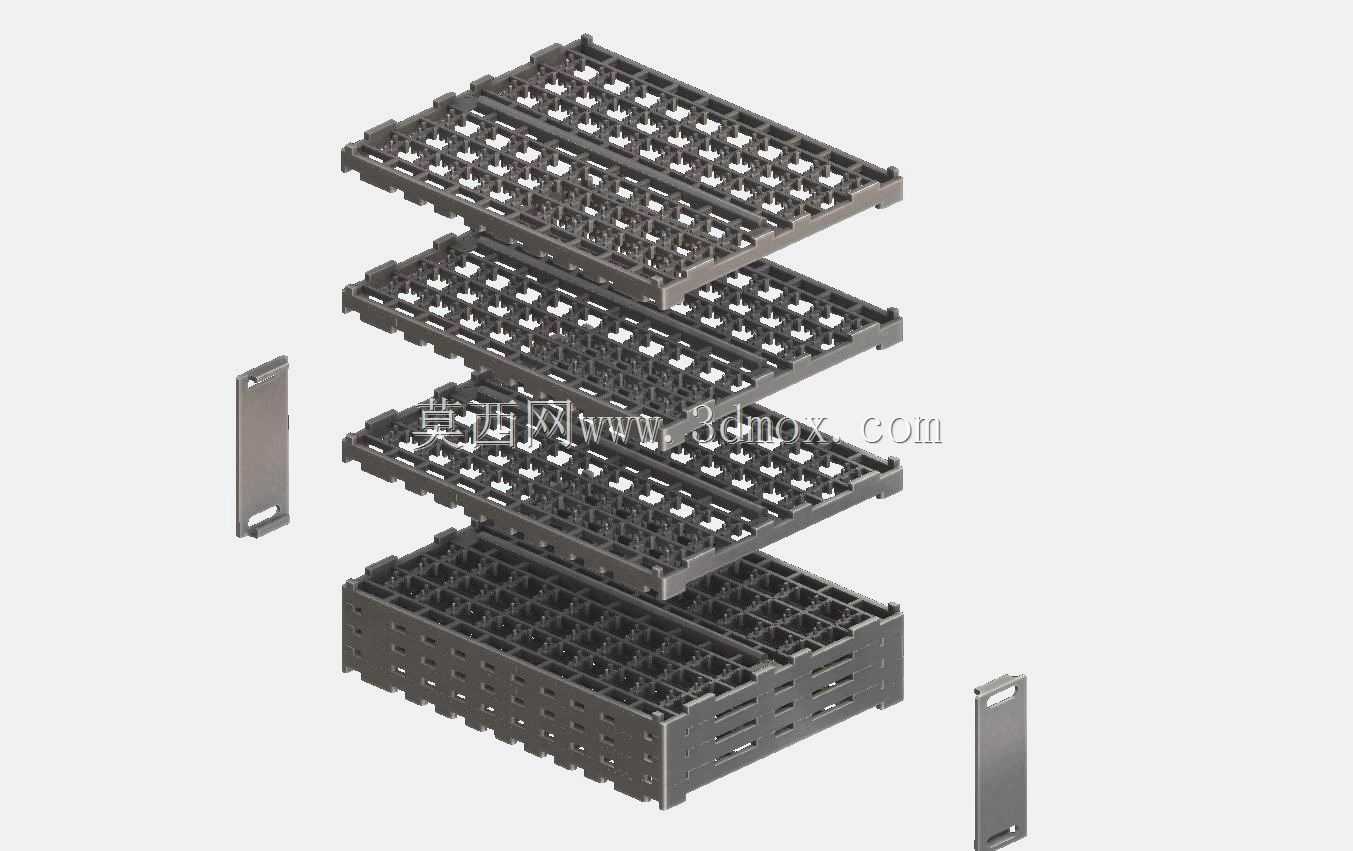

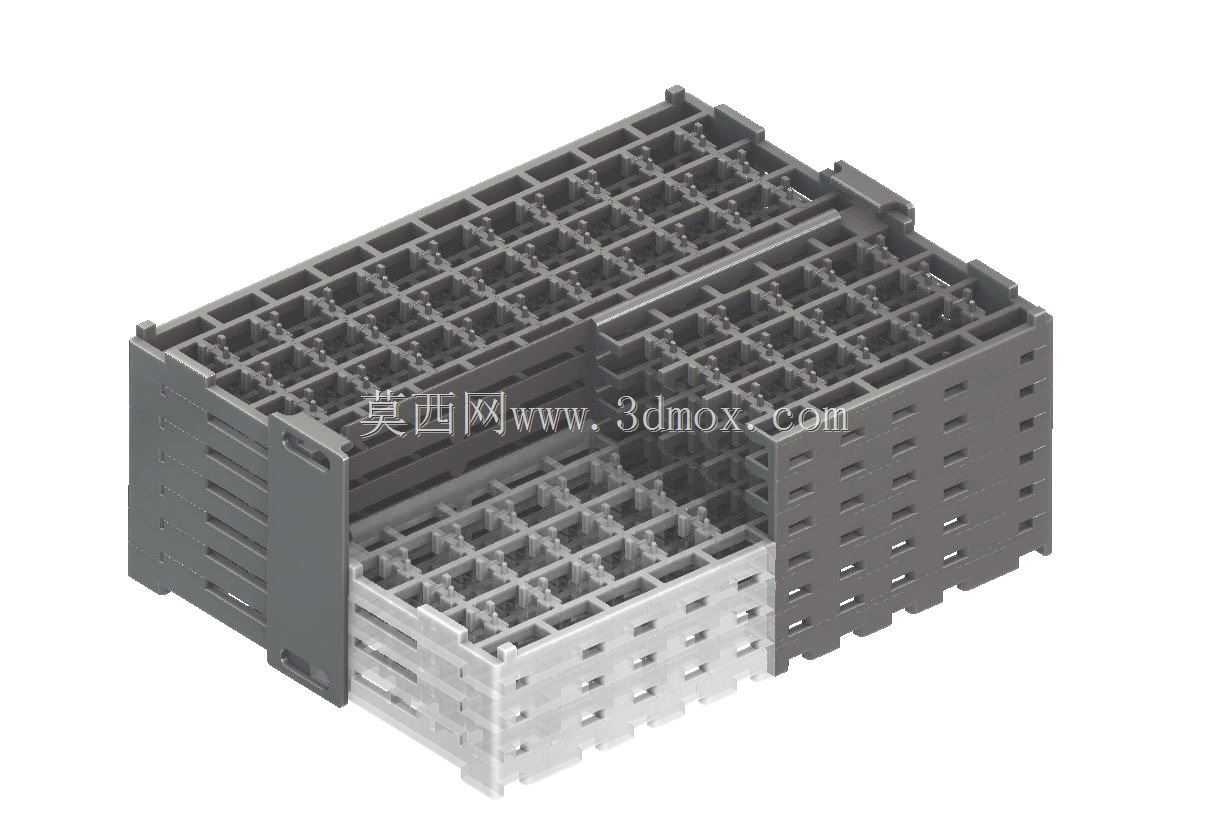

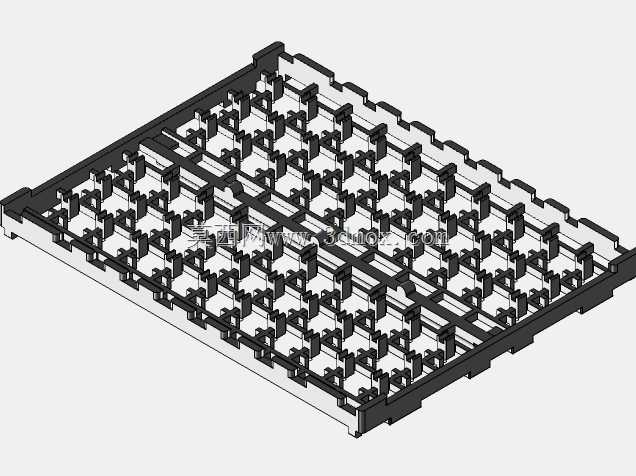

　　在3C电子、小型注塑件、精密五金零件的自动化加工产线中，这类堆叠式塑料托盘是衔接上下料工位、中转缓存区、检测工位的核心承载工装，区别于普通平托盘，它的设计完全匹配自动化设备的取放逻辑，不需要额外定制治具就能适配机械手的夹取行程，在批量零件的工序流转中能大幅减少人工理料的时间损耗。从结构设计逻辑来看，托盘采用分体式双色注塑的结构思路，深灰色的主体框架承担堆叠定位与侧边受力的作用，浅灰色的格槽区域直接接触待承载工件，格槽采用等距矩阵排布，每个槽位的侧壁都做了0.3度的拔模斜度，既方便注塑生产时的脱模，也能让工件放入时自动导正位置，避免工件偏斜导致机械手取料失败。托盘的侧边设计了多组等距的堆叠定位凸台与凹槽，

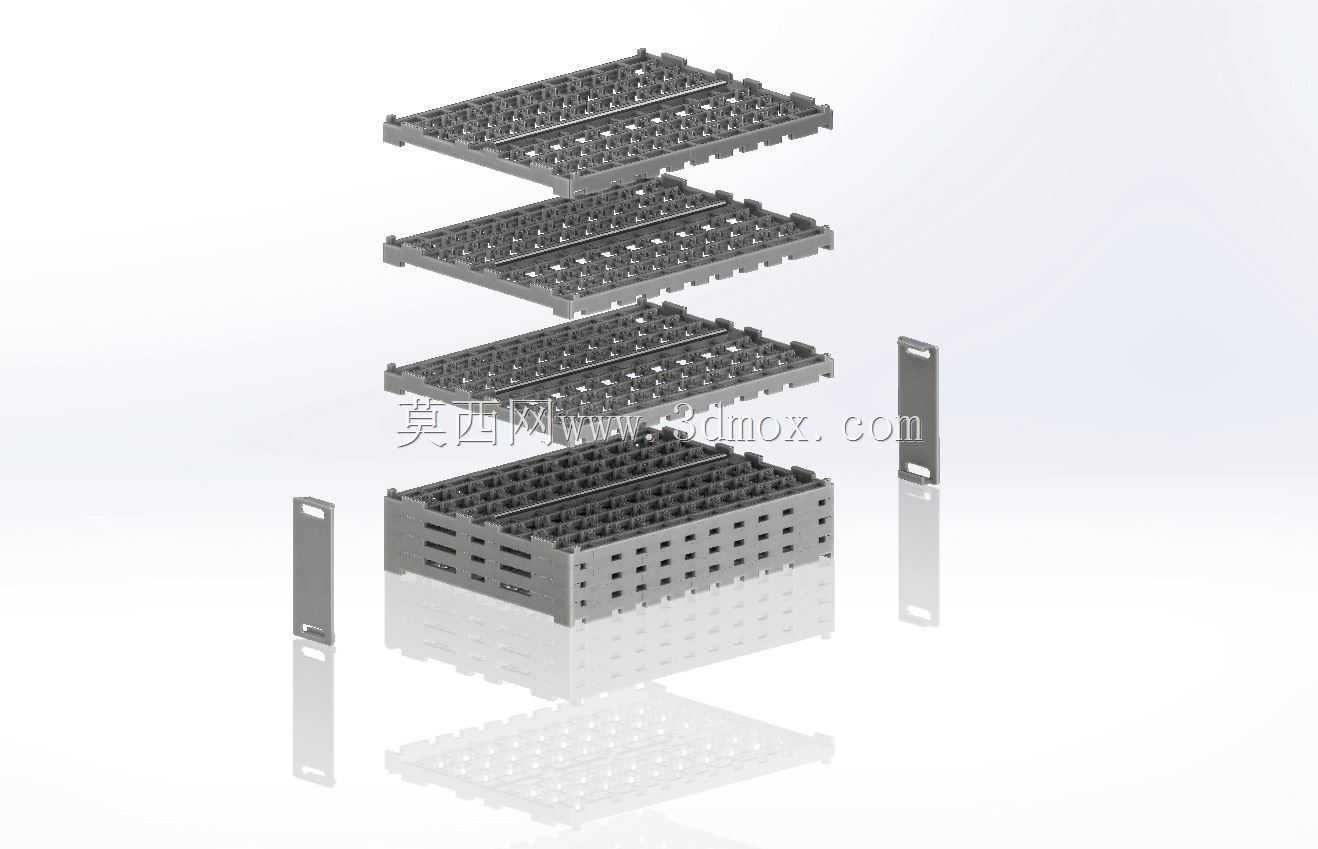

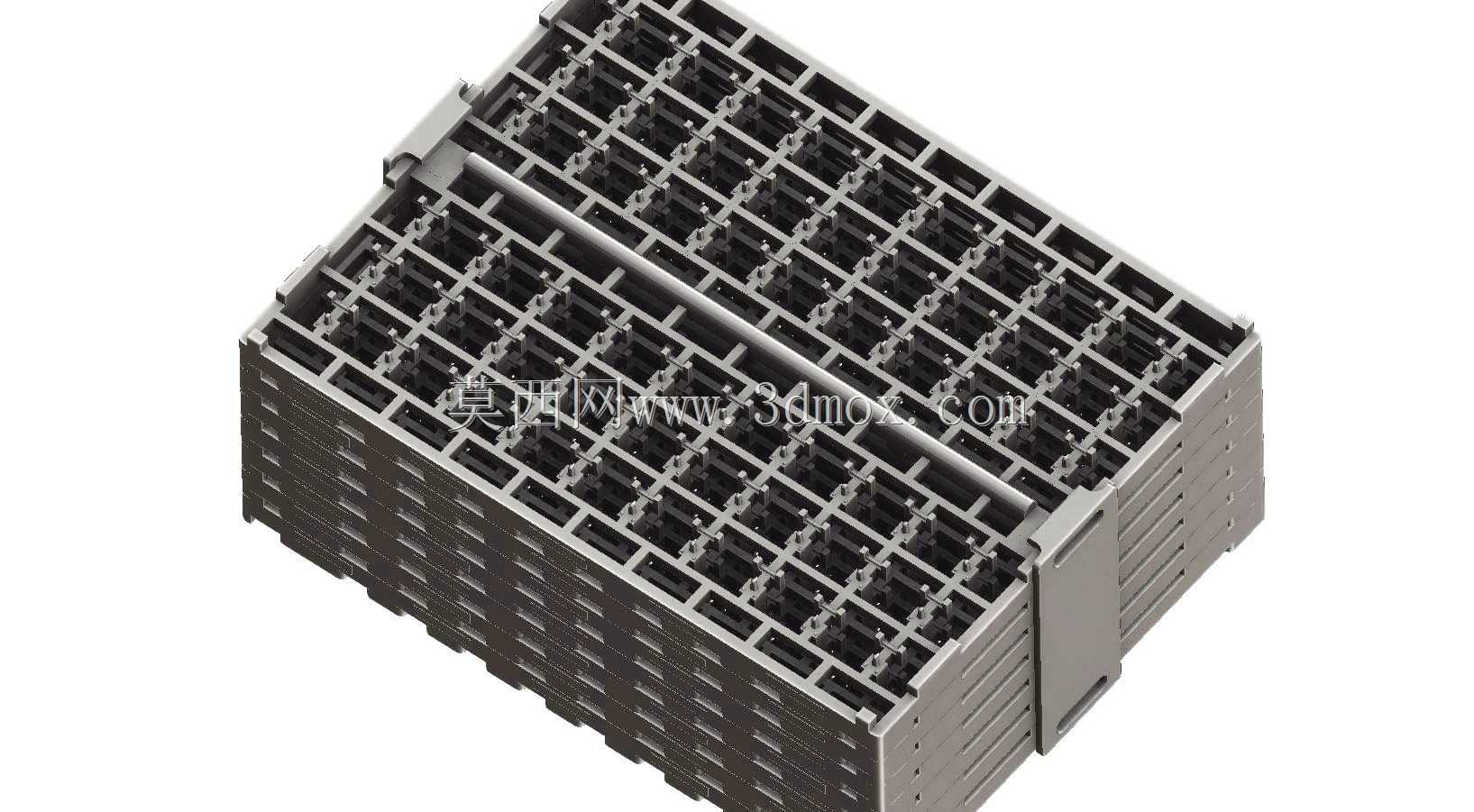

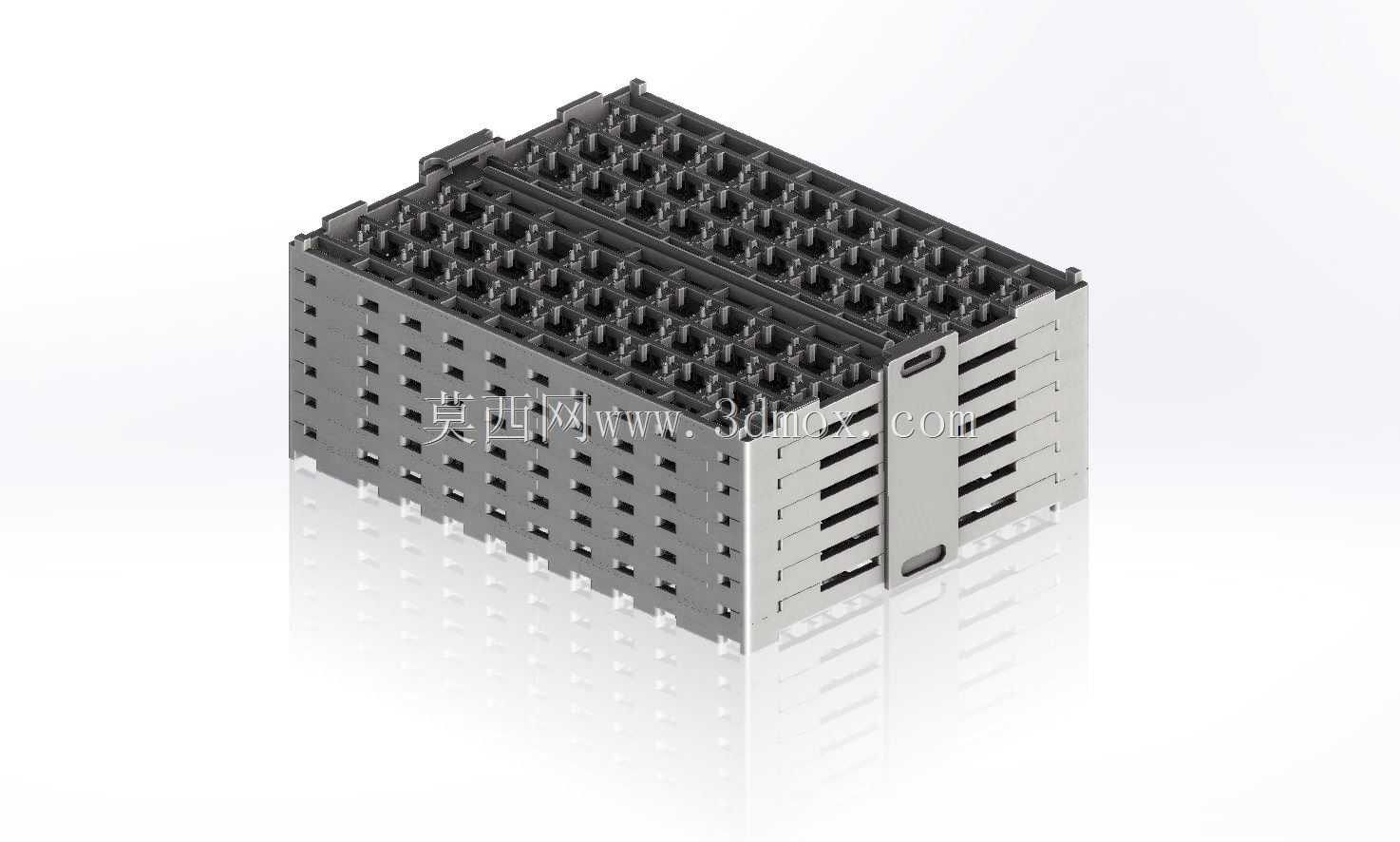

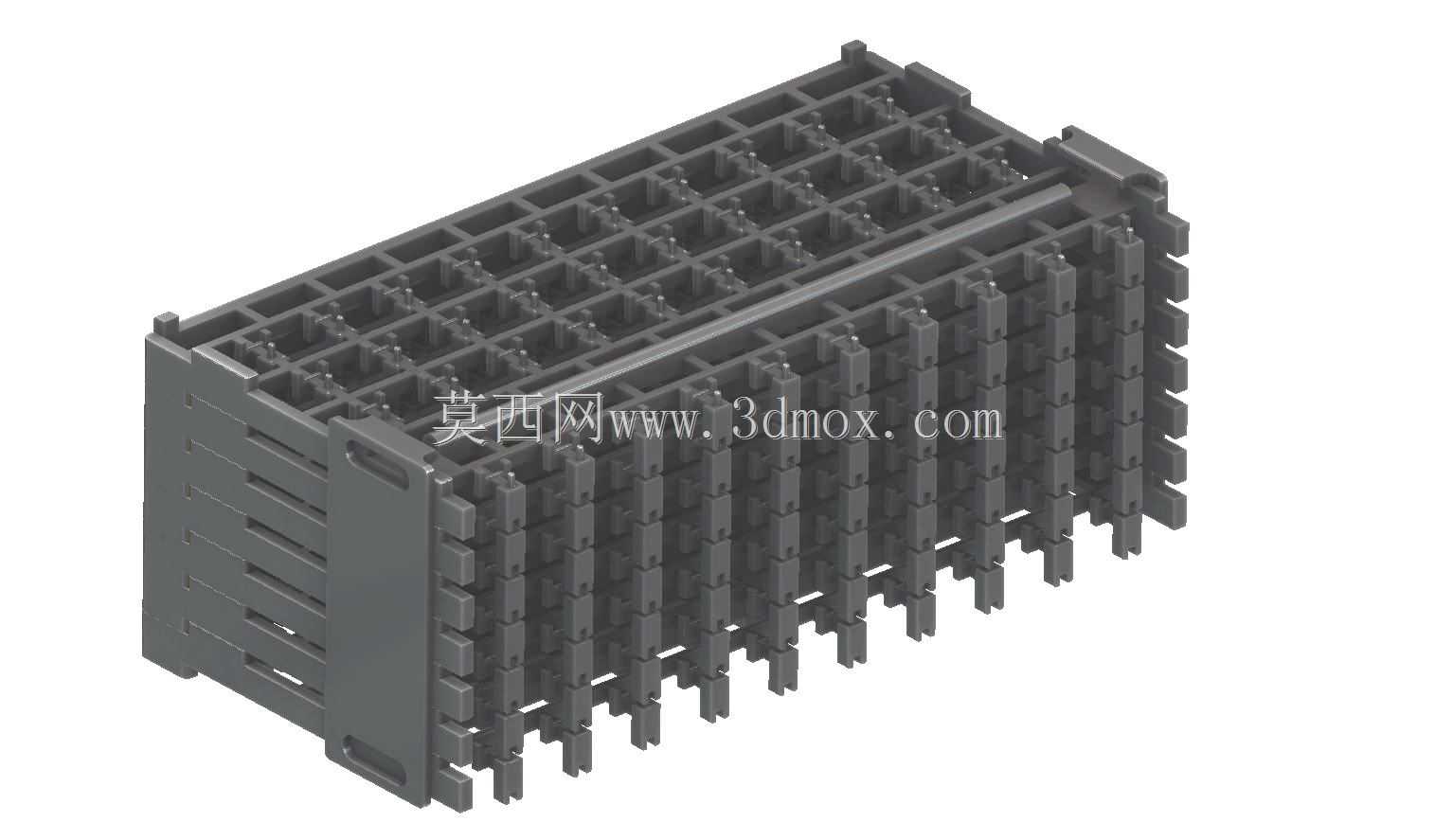

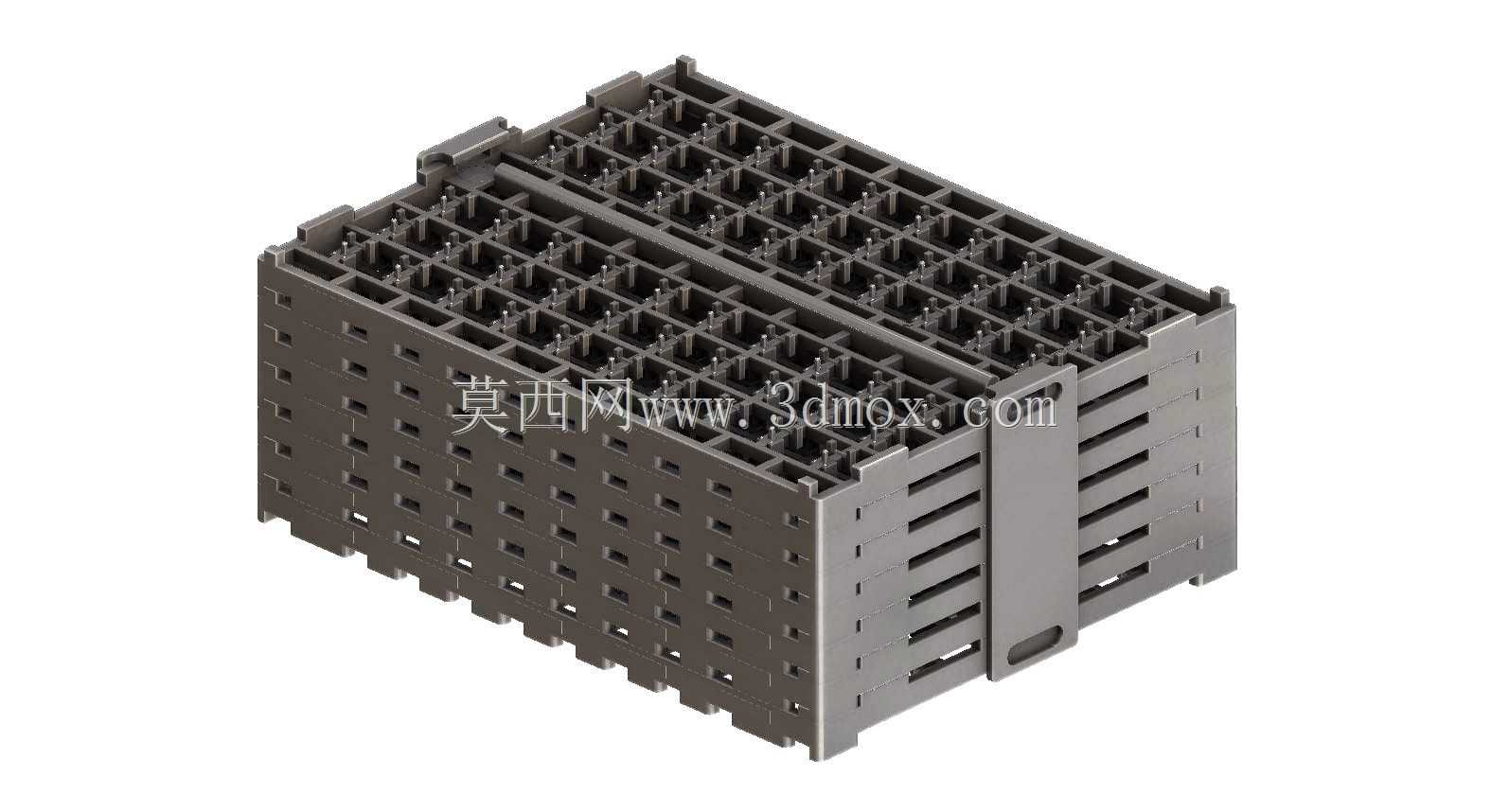

　　上下堆叠时凸台会嵌入对应凹槽内，堆叠12层以内不会出现侧向滑移，不需要额外的捆扎就能实现整摞转运，适配AGV小车的整托搬运需求，同时侧边预留的镂空槽位刚好对应光电传感器的检测位置，设备可以直接通过镂空区域判断托盘内是否有工件、托盘是否到位，不需要额外加装检测支架。托盘两端的突出卡扣结构是专门为机械手夹取设计的，卡扣的厚度、夹持面的粗糙度都经过匹配验证，机械手夹爪开合行程在80-120mm区间内都能稳定夹持，不会出现夹取脱落的问题，夹取位置的受力筋做了加厚处理，反复夹取三万次以上不会出现开裂变形。从安装边界与适配尺寸来看，单托盘的外部轮廓尺寸控制在400mm300mm120mm区间，刚好适配市面上主流的皮带线宽度，

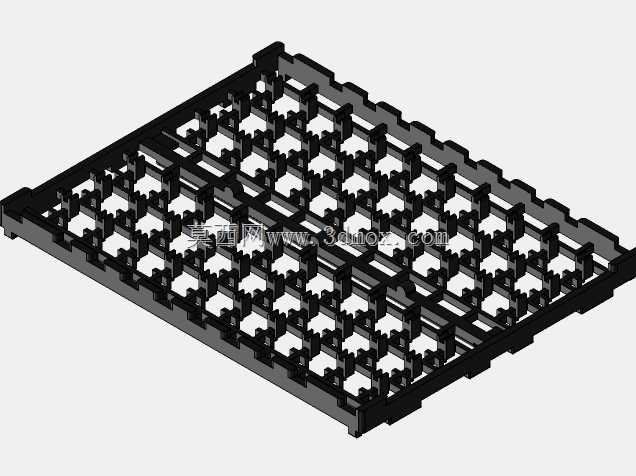

　　不需要对现有产线的线体宽度做改造就能直接上线使用，格槽的单格尺寸可以根据承载工件的大小做调整，当前结构的格槽适配边长10-25mm的小型零件，每个托盘的单格承载能力在500g以内，整托承载上限为25kg，满足大部分小型精密零件的中转承载需求。托盘底部设计了十字交叉的加强筋结构，在不增加整体壁厚的前提下提升了托盘的平面度，满载情况下底面的平面度公差控制在0.5mm以内，不会因为托盘变形导致工件位置偏移，同时底部的镂空结构减少了塑料原料的用量，降低了单件的生产成本，也让托盘堆叠时的空气可以顺利排出，不会因为气压差导致上下托盘吸附在一起无法分离。在实际产线应用中，这类托盘可以直接对接注塑机的下料工位，

　　注塑机取出的成品可以直接放入托盘格槽内，放满一整盘后自动堆叠到下一工位，再由AGV转运到组装工位或者检测工位，全程不需要人工接触工件，避免了人工取放造成的工件表面划伤、污染问题，尤其适合洁净车间内的精密零件生产场景。托盘的格槽侧壁还设计了微小的避让缺口，当机械手伸入格槽取放工件时，夹爪不会和托盘侧壁发生干涉，夹爪的开合空间预留了2mm的安全余量，即使机械手的定位存在0.1mm的重复定位误差，也不会碰撞到托盘结构。侧边的堆叠导向结构做了圆角过渡，堆叠时不需要人工精准对位，只要将托盘大致放到下层托盘上方，靠自重就能顺着导向斜面滑入定位位置，降低了人工堆垛的操作难度，也能适配自动化堆垛机构的作业需求。
