六格带开窗甜芒果礼品包装盒结构设计

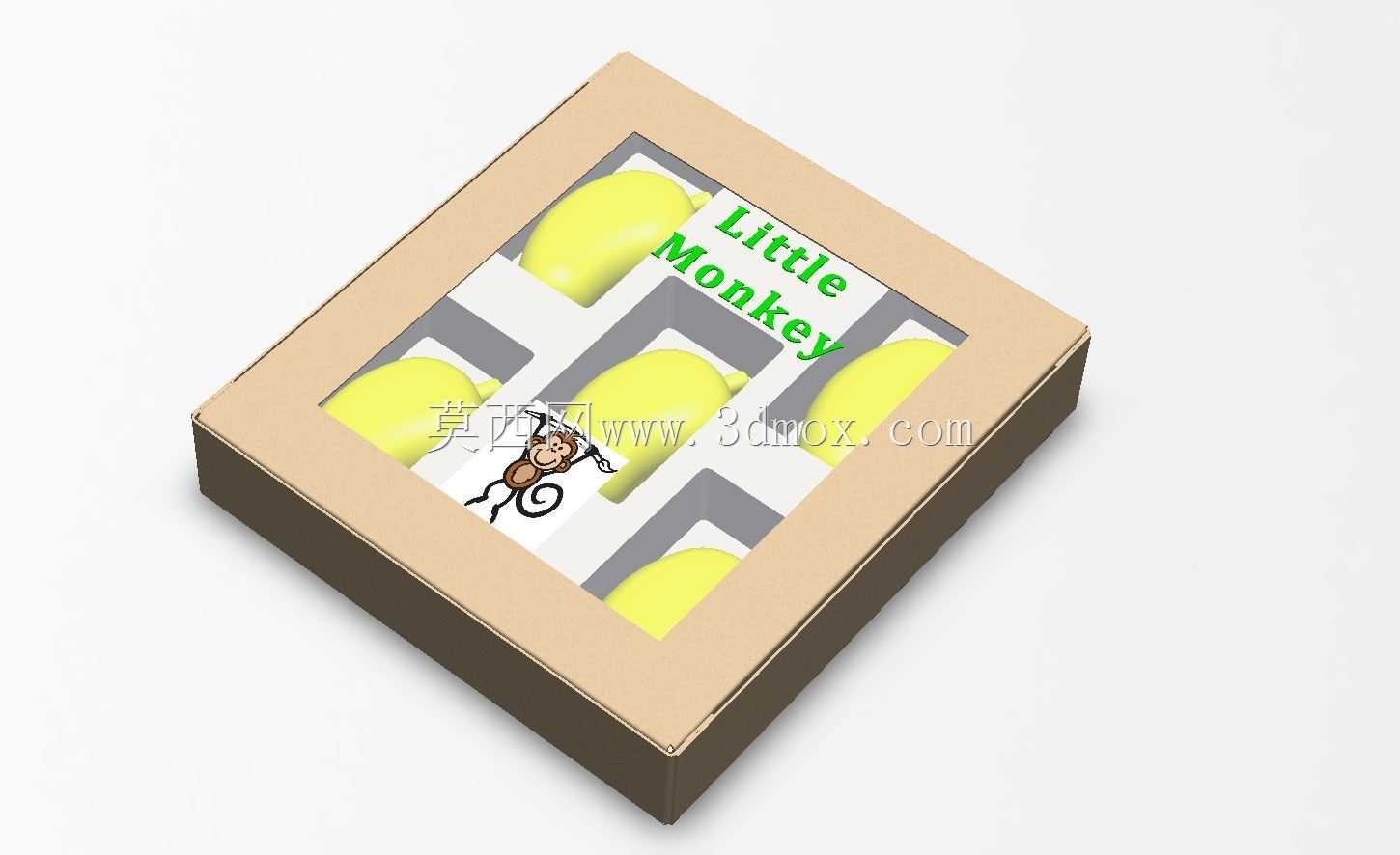

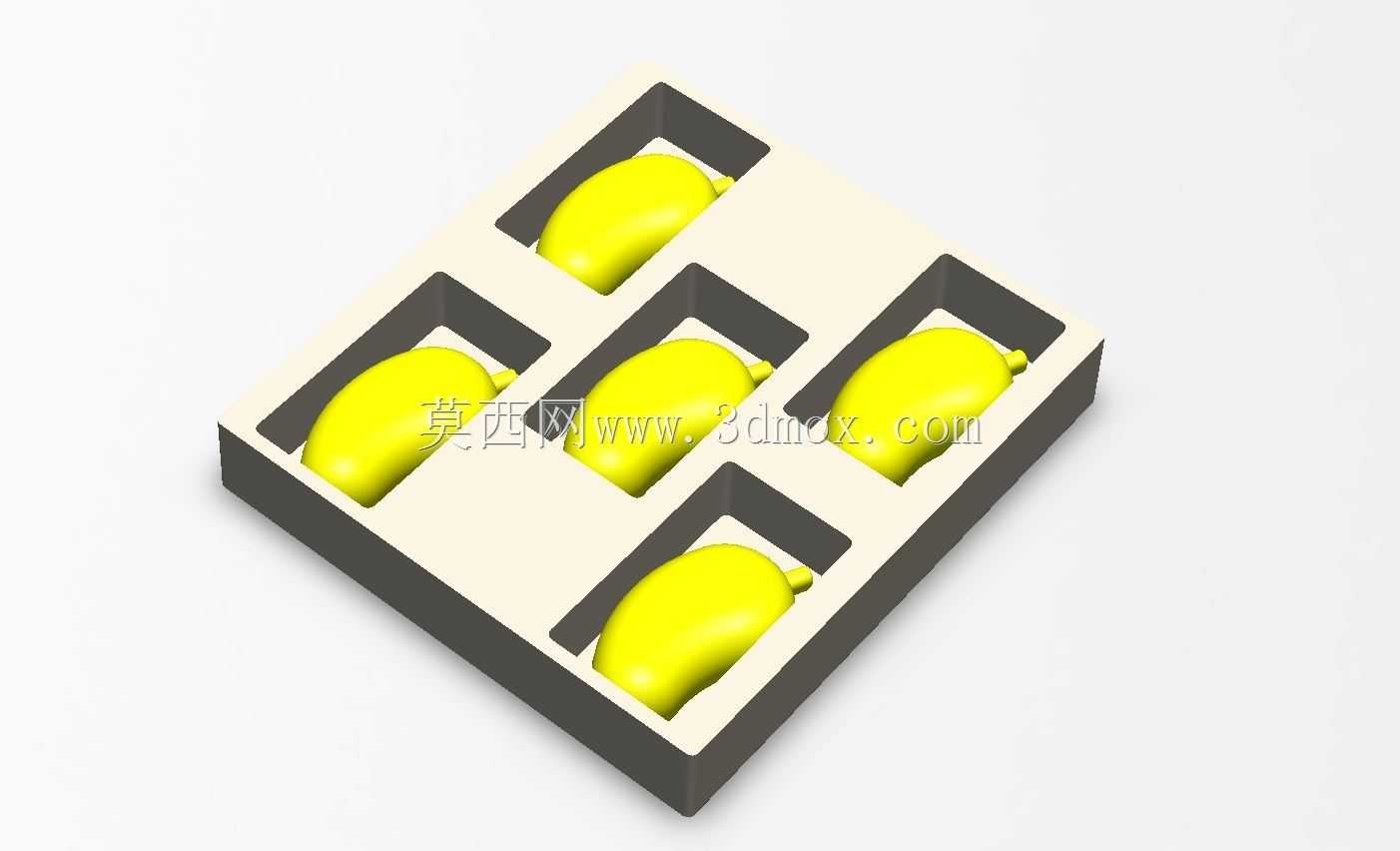

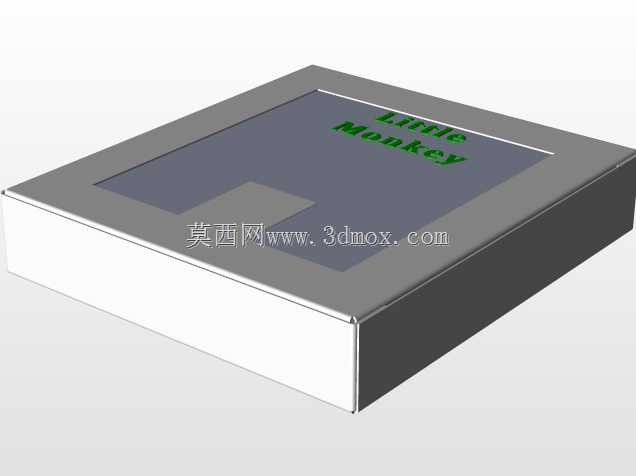

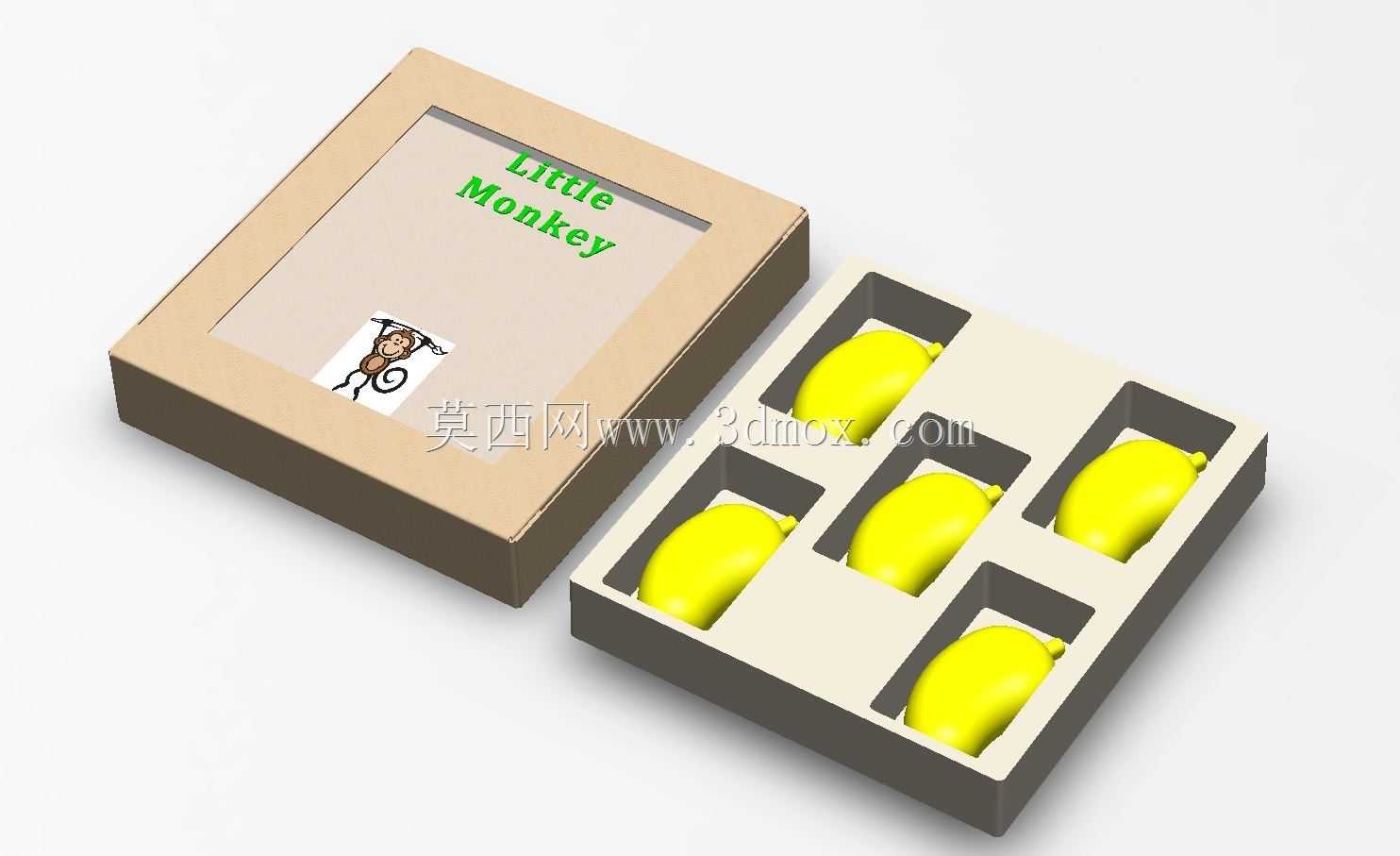

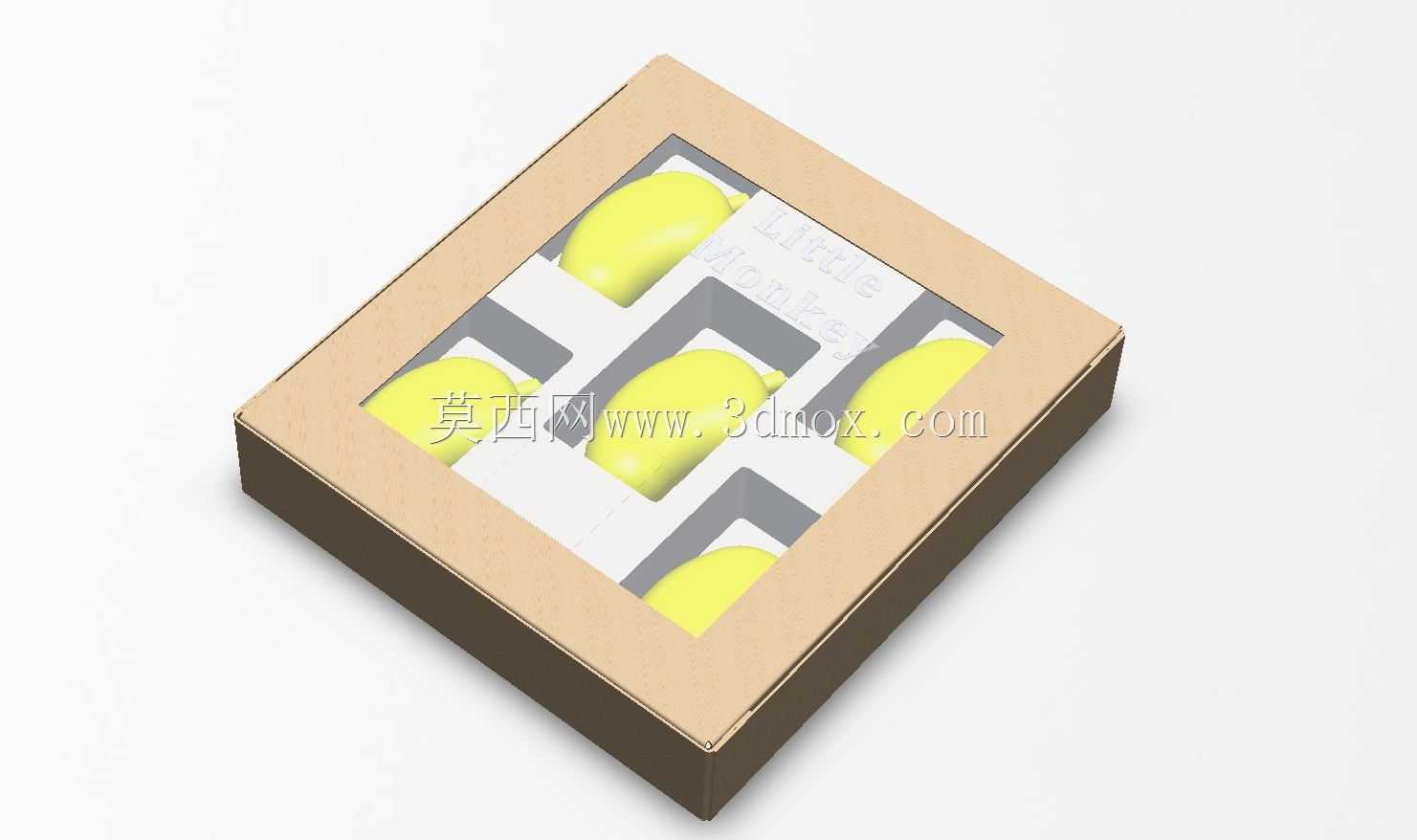

　　这款六格带开窗的甜芒果包装盒，主要面向生鲜水果零售、精品伴手礼配送场景使用，区别于普通敞口式水果运输箱，它同时兼顾运输防护与终端陈列展示需求，在商超精品果区、电商生鲜直发、节日水果礼盒套装场景中都能适配。从结构功能来看，整套包装分为外盒与内嵌缓冲内托两个核心部分，外盒采用天地盖扣合结构，盖面预留矩形开窗区域，可直接看到内盒放置的说明卡贴，无需拆盒就能传递产品标识信息，同时开窗边缘做了折边压痕处理，避免纸边割手或者运输过程中开窗区域变形翘边。内嵌的内托设置六个独立的仿形凹槽，每个凹槽的曲面弧度完全匹配芒果的自然外形轮廓，凹槽深度刚好卡住芒果最大直径位置，避免运输过程中果品在盒内窜动、相互碰撞造成表皮碰伤，六个槽位采用错位排布方式，在有限的盒体空间内最大化利用内托面积，同时相邻槽位之间预留足够的支撑筋位，保证内托整体的承重强度，不会因为堆叠压力出现槽位塌陷压坏果品的问题。

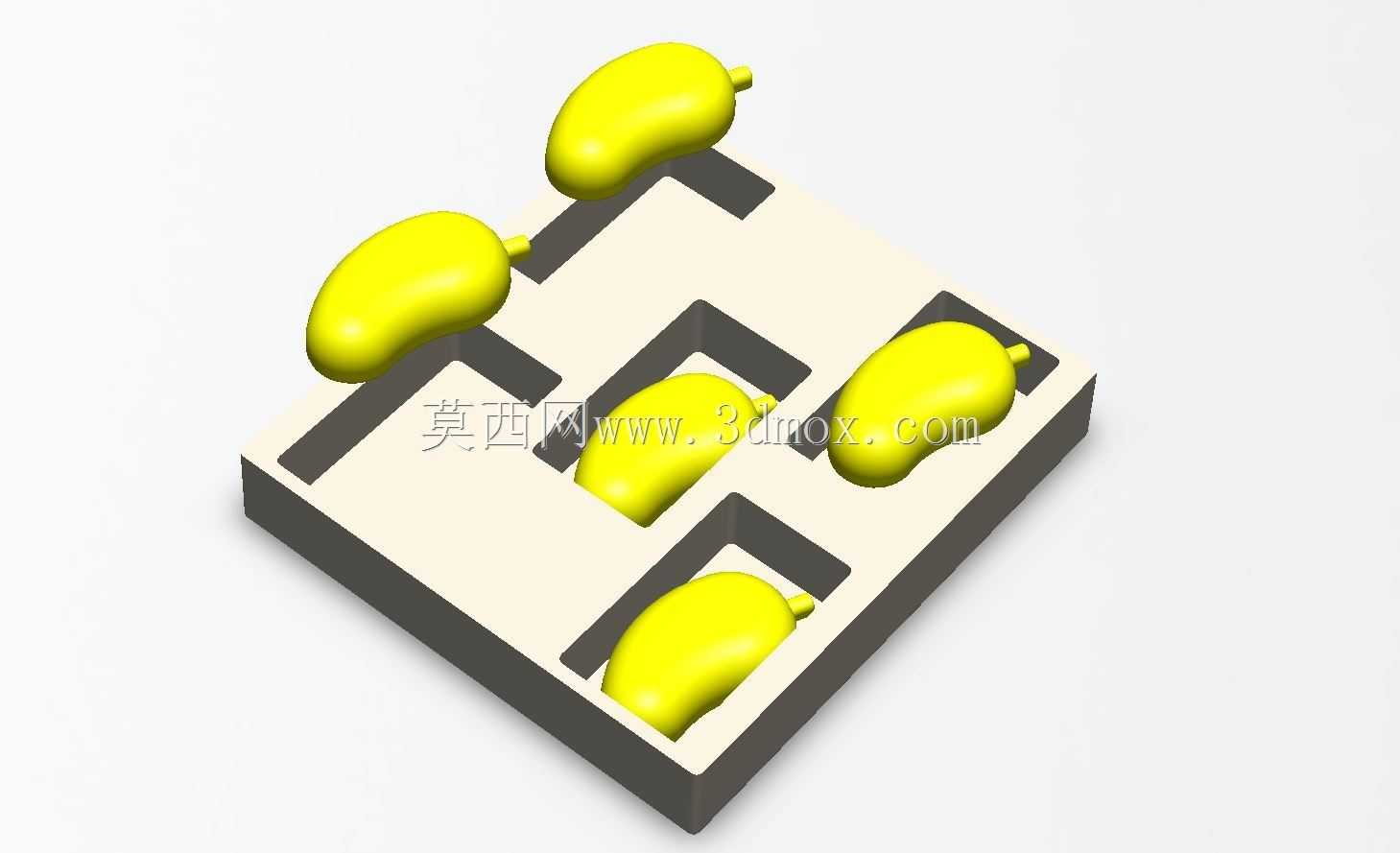

　　设计过程中首先考虑的是果品的防护需求，芒果属于表皮薄、质地软的易损生鲜，常规的平格隔板包装无法限制果品的滚动，运输颠簸中很容易出现碰伤黑斑，因此内托凹槽的仿形设计是核心，建模时先采集常规商品级甜芒果的外形点云数据，提取平均轮廓曲面做凹槽的拔模处理，凹槽内壁做0.3度的微小拔模角度，既方便内托生产脱模，也能让果品放入时顺畅卡入，不会出现卡滞或者放不到位的情况。外盒的尺寸边界按照内托的最大外轮廓做适配，天地盖的扣合深度设置为15mm，扣合后盖体与盒体之间的配合间隙控制在0.2mm，既不会因为间隙过大出现盖体松脱，也不会因为间隙过小导致扣合困难、拆盒时扯坏盒体。开窗位置的尺寸经过反复调整，刚好露出盖面的标识贴纸区域，同时保留足够的盖面边缘宽度，保证盖体的整体结构强度，堆叠时上层盒体的重量不会压垮开窗区域的纸板。

　　从实际使用的角度出发，这套包装的堆叠承重边界做了针对性强化，外盒采用的是E楞瓦楞纸板材质，内托可适配食品级吸塑或者植绒压塑材质，单盒装满六个芒果后的总重量控制在1.2kg左右，静态堆叠时可承受五层同规格包装盒的压力，不会出现盒体变形压坏内部果品的情况。盒体的外部边角做了小圆角过渡处理，避免搬运过程中硬直角划伤操作人员，同时圆角结构也能提升纸板的抗折强度，减少边角磕碰造成的盒体损坏。内托的每个凹槽底部都预留了微小的透气间隙，避免果品闷在凹槽内出现提前变质的问题，间隙大小控制在1mm，既保证空气流通，又不会让果品从间隙处漏出。

　　在结构建模的细节处理上，外盒的所有折痕位置都做了压线预折设计的结构预留，生产时可直接沿压线折叠成型，不需要额外做裁切调整，盖体与盒体的配合位置做了定位止口，扣合时能自动对齐，不会出现盖体偏移错位的问题。内托与外盒内壁之间预留0.5mm的装配间隙，方便内托顺利放入外盒，同时不会因为间隙过大导致内托在盒内晃动。整套结构没有多余的复杂卡扣或者连接件，折叠组装流程简单，一线包装工人不需要额外培训就能快速完成装盒操作，单盒组装加果品装填的耗时不超过10秒，能适配大规模量产包装的流水线作业效率。另外考虑到终端陈列的需求，盒体的高度设置刚好匹配商超常规货架的层板间距，竖放或者平放都不会浪费货架空间，开窗区域的朝向也适配消费者站立时的视线角度，不需要额外调整摆放位置就能让消费者清晰看到盒面的产品标识。
