工业管路支撑固定支架结构设计方案

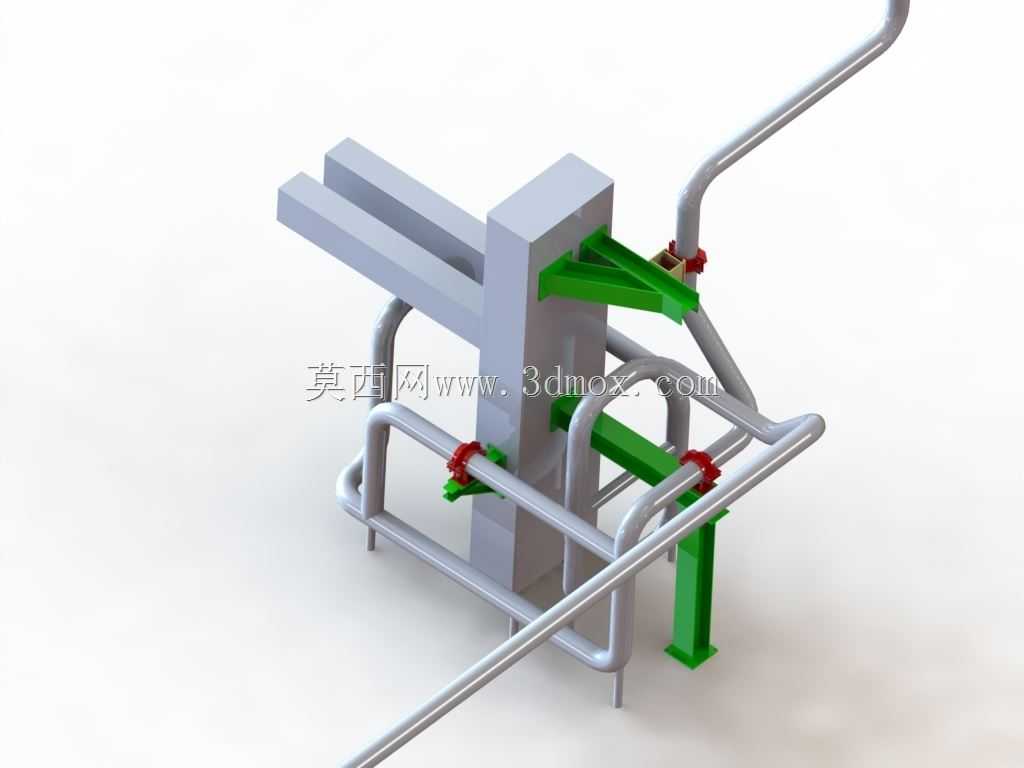

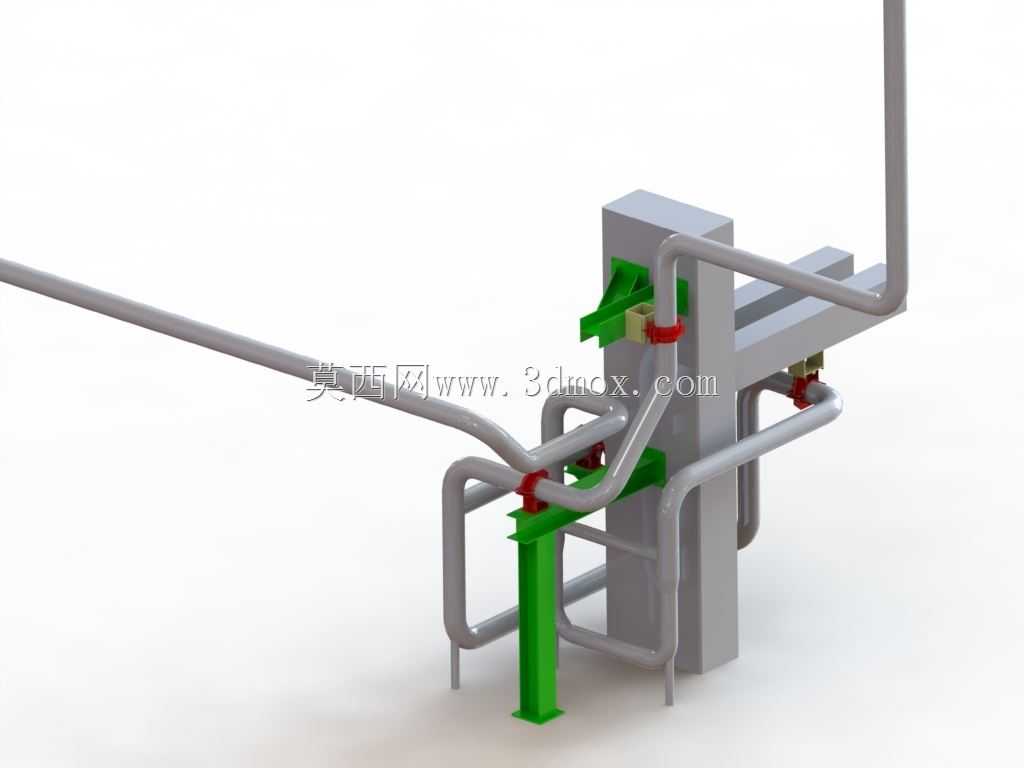

　　在化工、市政供水、暖通循环、工业流体输送等现场，管路的长期稳定运行离不开可靠的支撑结构，这套管道支架的设计，正是针对多管路并行排布、存在振动工况的现场需求完成的结构方案。从现场安装边界来看，这套支架适配的是垂直混凝土立柱旁的多管路敷设场景，主支撑立柱采用等截面H型钢作为竖向承载主体，底部通过地脚锚栓与混凝土地面做刚性连接，单根立柱的竖向承载冗余量按照1.5倍的管路满水重量加振动动载荷核算，避免长期运行出现立柱失稳倾斜的问题。

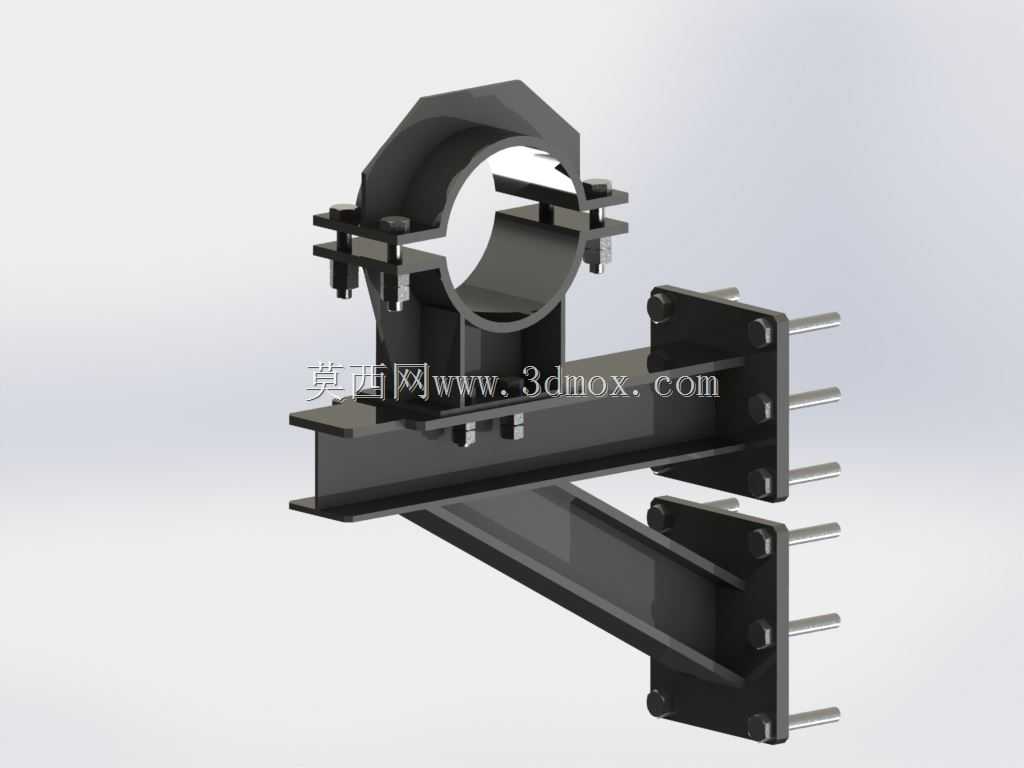

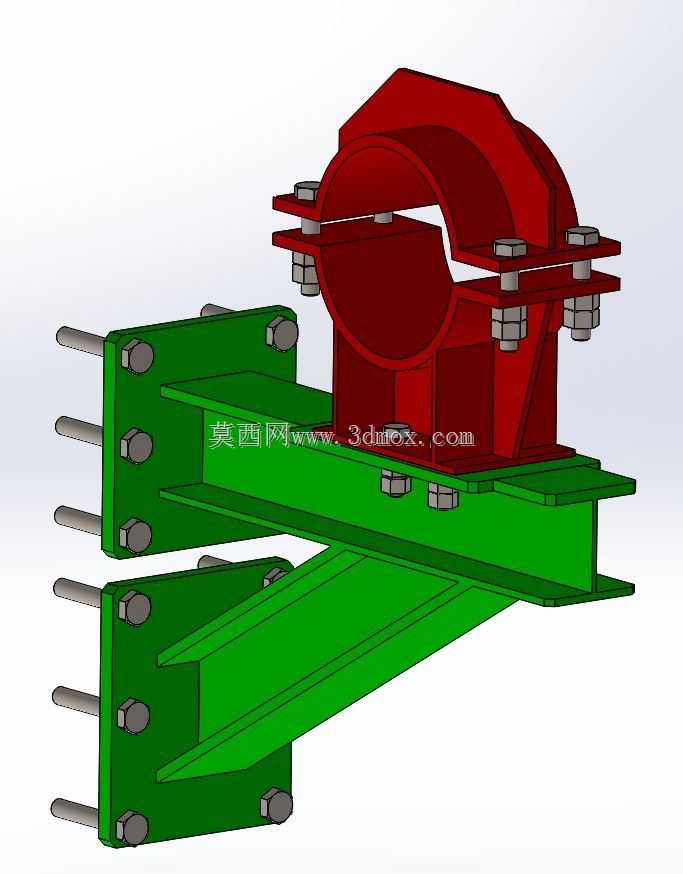

　　针对不同走向、不同管径的管路，支架做了分层支撑的结构设计：水平走向的大口径主管路，采用定制的U型管夹配合绿色防腐涂装的支撑托臂做承载，托臂与主立柱之间采用螺栓连接而非现场焊接，一方面可以根据现场实际的管路标高做上下微调，适配土建施工带来的立柱标高误差，另一方面也方便后期管路维护时的局部拆卸，不用整体切割支架结构。垂直走向的管路则在立柱侧面设置了侧向限位支撑，避免管路内流体压力波动带来的横向甩动，管夹与管路接触的位置预留了橡胶减振垫的安装空间，能够抵消水泵、阀门启闭带来的高频振动传递，防止振动传导到建筑结构上产生共振噪音，也能避免管夹位置长期受振动磨损出现管壁破损的问题。

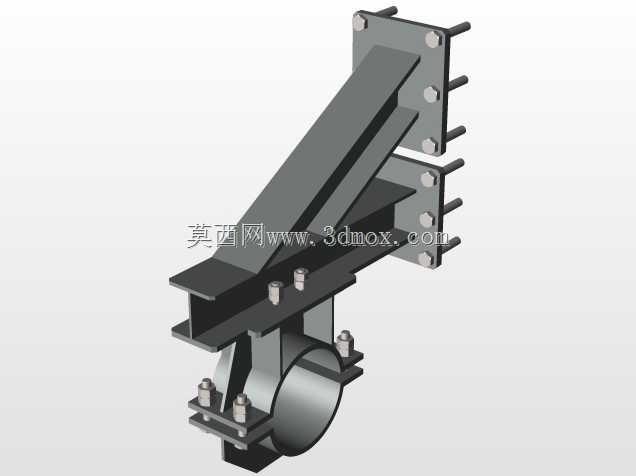

　　从结构设计的思路来看，这套支架没有采用传统的现场焊接式支架的粗放设计，所有的支撑构件都做了标准化的模数设计，托臂的安装孔位按照100mm的间距做等距排布，适配现场常见的DN50到DN150管径的管路固定需求，不用针对每一根管路单独切割下料做非标焊接件，能够大幅缩短现场安装的工期。在管路转弯的位置，支架特意做了斜向的加强支撑，因为管路弯头位置是流体流向改变的区域，会产生额外的水锤冲击力，普通的平直支撑在长期水锤作用下容易出现焊缝开裂、螺栓松动的问题，斜向加强筋能够将弯头位置的冲击力分散传递到主立柱和地面基础上，提升整体结构的抗冲击能力。

　　考虑到工业现场的腐蚀环境，所有的钢制构件表面都做了抛丸除锈后喷塑的防腐处理，相比普通的刷漆工艺，塑层的附着力更强，能够耐受车间内的潮湿、弱腐蚀气体环境，延长支架的整体使用寿命。安装尺寸方面，主立柱的高度按照常规工业车间的管路敷设标高设计，底部安装底板的尺寸适配常规的M16膨胀螺栓安装孔位，现场施工时不需要额外做基础预埋件的二次施工，只要在硬化地面上按照孔位打孔固定即可。对于多管路交叉的位置，支架做了分层错位的托臂设计，让不同压力等级、不同介质的管路之间预留足够的安装和维护间隙，避免管路之间相互摩擦，也方便后期做管路的保温层施工、泄漏检测等维护作业。

　　在振动控制的细节上，这套支架的管夹结构没有采用刚性抱紧的设计，而是在管夹与管壁之间预留了3mm的间隙填充减振橡胶，既能够限制管路的位移量，又不会因为刚性抱紧导致管路热胀冷缩时产生额外的内应力，适配输送介质温度变化带来的管路伸缩变形需求。所有的连接螺栓都采用防松垫圈做防松处理，避免长期振动下螺栓出现退丝松动的问题，日常巡检时只需要检查螺栓的外露螺纹长度就能判断连接是否可靠，降低后期的运维工作量。
