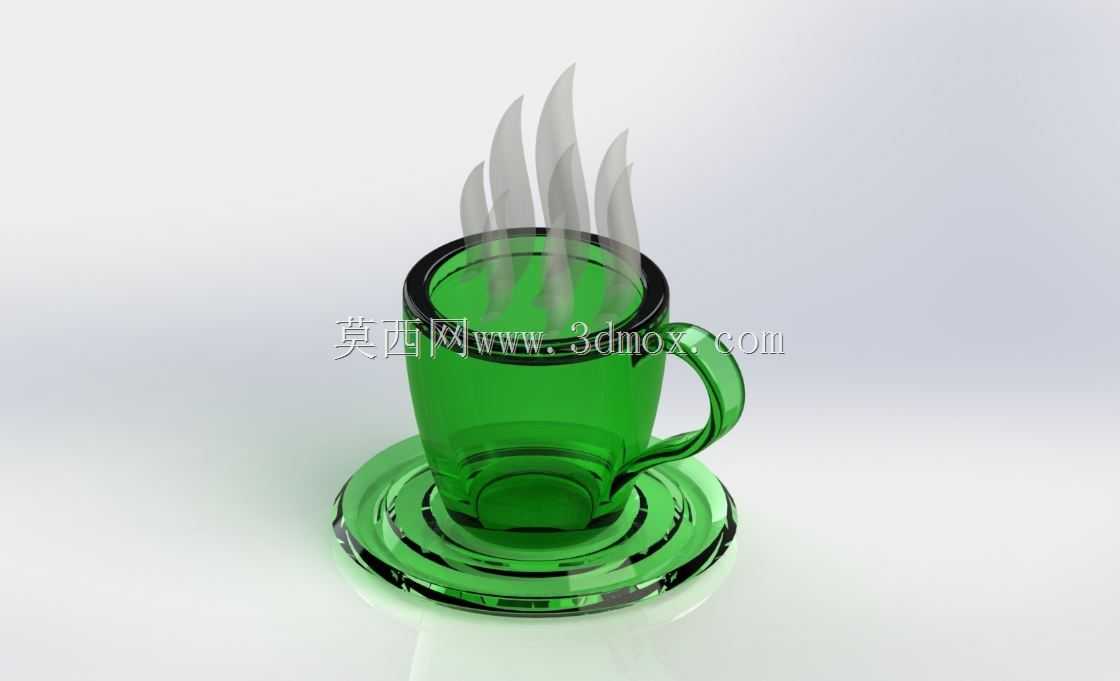

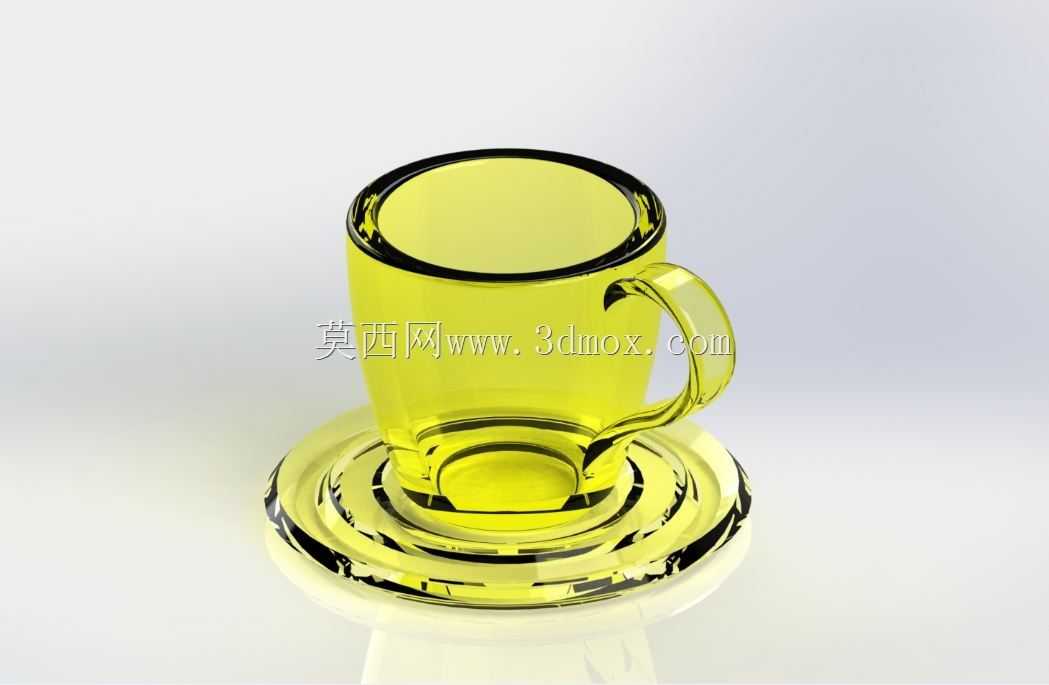

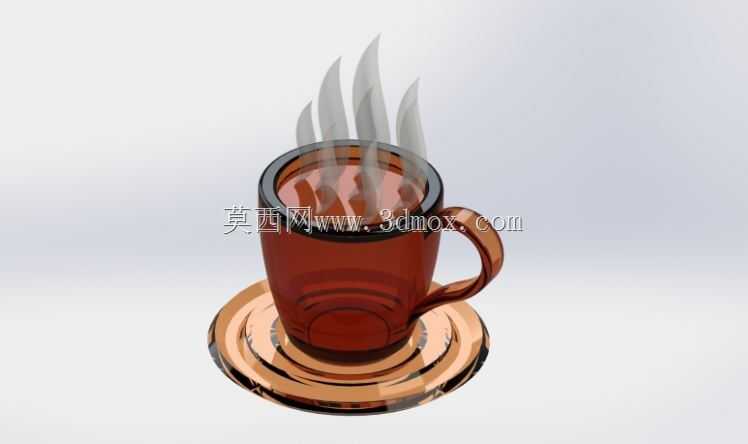

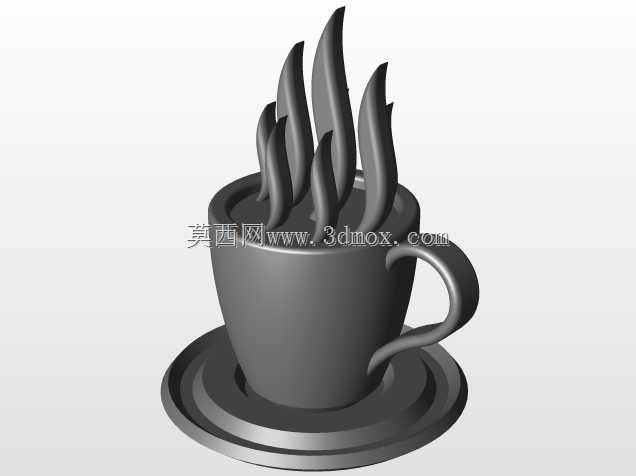

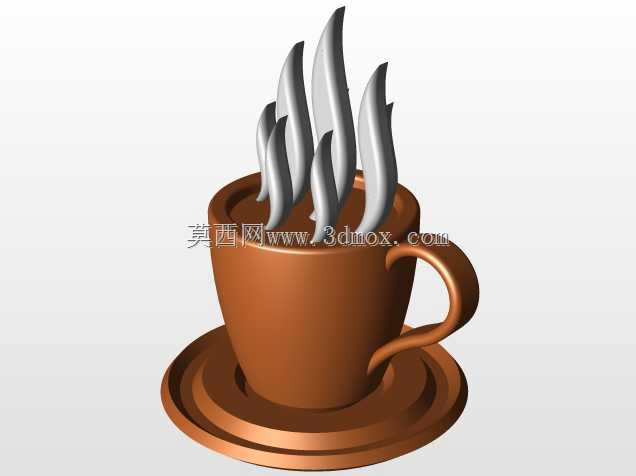

三色带杯垫带把手热饮咖啡杯结构设计

　　日常餐饮场景里的热饮盛放器具，很多人只关注外观质感，实际结构设计里藏着不少工程层面的考量，这款带配套杯垫的把手杯，在结构落地时首先要解决的就是热传导隔离的问题。杯身采用上宽下窄的微锥造型，不是单纯为了视觉上的舒展感，一方面是叠放收纳时可以减少占用的竖向空间，批量存放时杯体之间的贴合间隙控制在1.2mm左右，不会出现卡滞难以分离的情况；另一方面锥度的设置配合杯壁1.8mm的均匀壁厚，在热饮注入时，壁厚的均匀性可以避免局部热应力集中，减少长期使用后出现杯身暗裂的概率。

　　把手的连接位置做了局部加厚的过渡处理，没有采用突兀的直角衔接，而是做了R3的圆弧过渡，这个细节一方面是提升握持时的触感，不会有硌手的棱角，更重要的是在杯身盛满95℃左右热饮时，把手与杯身的连接位置是应力集中的高发区，圆弧过渡可以将握持时产生的弯曲应力分散到更大的接触面上，避免长期承重后连接位置出现断裂。把手的内圈尺寸按照成年人握持的平均指宽设计，预留了足够的手指穿入空间，即使佩戴薄型隔热手套也能稳定握持，不会出现卡手或者握不住的情况。

　　配套的杯垫不是简单的平面托板，表面做了和杯底轮廓匹配的浅凹槽定位结构，杯身放置到杯垫上时，杯底的凸缘可以刚好嵌入凹槽内，定位间隙控制在0.5mm，日常放置时不会因为轻微的桌面碰撞就出现杯身滑移倾洒的情况。杯垫的边缘做了微向上的翻边设计，高度1.2mm，这个结构可以承接杯身外壁凝结的冷凝水，避免冷凝水顺着杯垫流到桌面造成污染，尤其是在空调环境下盛放冰饮时，这个翻边的存水作用会非常明显。

　　杯口位置做了1mm厚度的卷边处理，卷边的圆弧半径控制在R1，饮用时唇部接触的位置没有尖锐的切口，触感更顺滑，同时卷边结构也提升了杯口的结构强度，日常清洗过程中即使轻微磕碰，杯口也不容易出现崩缺变形。杯底的接触环做了0.3mm的微凸设计，整个杯身放置时只有接触环和支撑面接触，既可以减少杯底和桌面的摩擦刮痕，也能在杯底存在轻微加工不平整时，保证放置的稳定性，不会出现放置后晃动的情况。

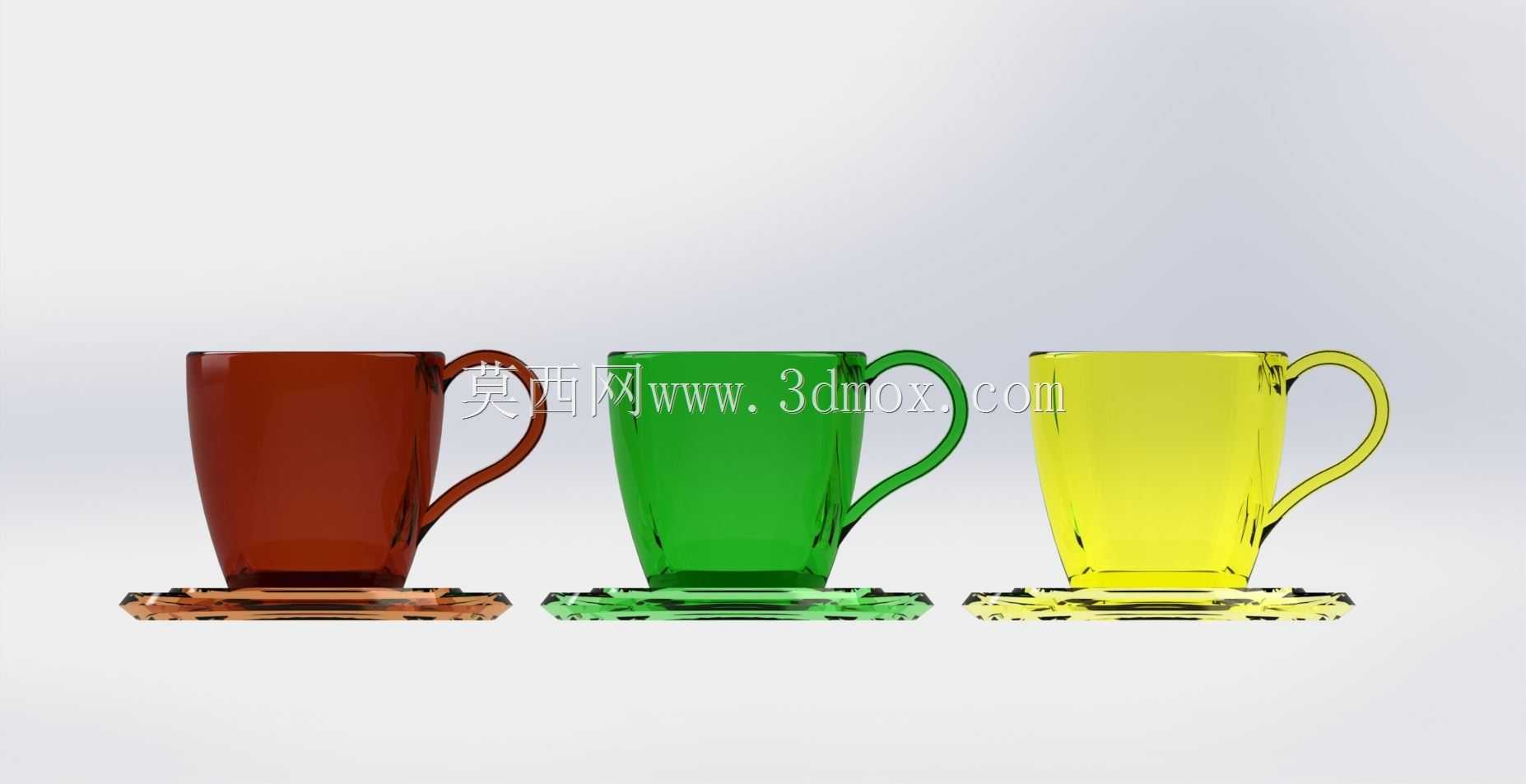

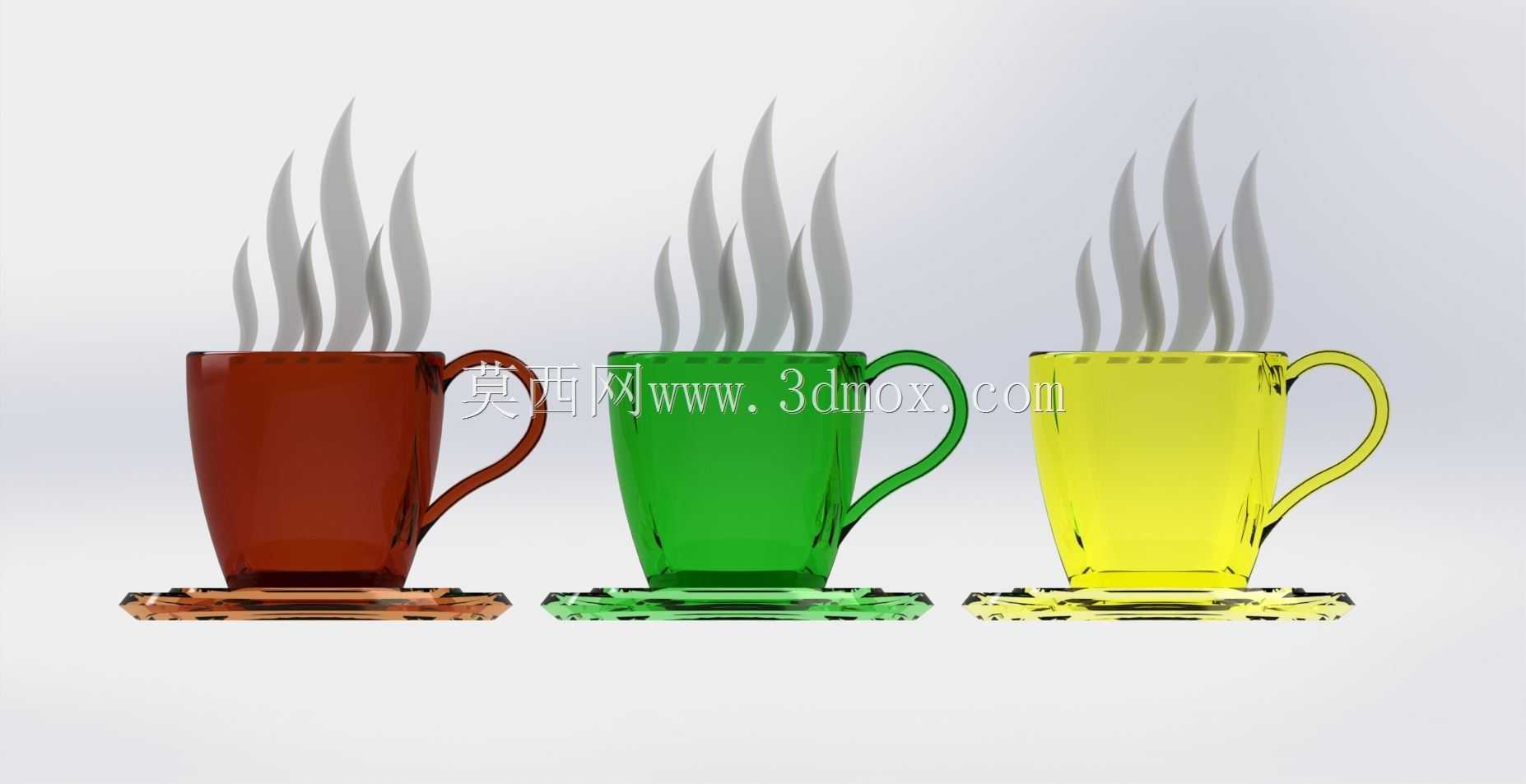

　　从实际应用场景来看，这款杯具既可以用于家庭日常的热饮盛放，也可以适配连锁咖啡店、商务办公区的茶水间使用，不同的配色可以区分不同使用者的饮品，避免拿混。建模过程中所有的曲面都做了G2连续处理，没有出现曲面接痕，后续如果要做注塑开模或者玻璃、树脂材质的加工，不需要再额外做曲面顺接处理，拔模角度统一设置为1.5°，可以满足常规注塑、吹制工艺的脱模要求，不会出现脱模卡滞的问题。杯身内部的底面做了微向中心倾斜的角度，倾斜角度2°，饮品剩余少量时会自然汇聚到杯底中心位置，饮用时不需要过度倾斜杯身就能喝到剩余的液体，也方便日常清洗时的积水排出，不会在杯底残留积水形成水渍。

　　考虑到热饮使用时的隔热需求，杯身的壁厚经过反复验证，1.8mm的壁厚在盛放沸水时，杯体外壁的温度可以控制在55℃以内，短时间握持不会出现烫伤的情况，不需要额外加装隔热套就能正常使用，同时这个壁厚也兼顾了材质的用量控制，不会因为壁厚过大造成材料浪费，也不会因为壁厚过薄导致结构强度不足，正常从1.2米高度自由跌落到木质地面时，不会出现碎裂的情况。杯垫的厚度设置为2mm，自身重量足够保证放置的稳定性，不会在拿起杯身时被杯底带起，杯垫底部可以根据使用需求粘贴防滑胶垫，进一步提升在光滑玻璃、石材桌面上的防滑性能。
