日立MS11侧切机左侧安装支座结构

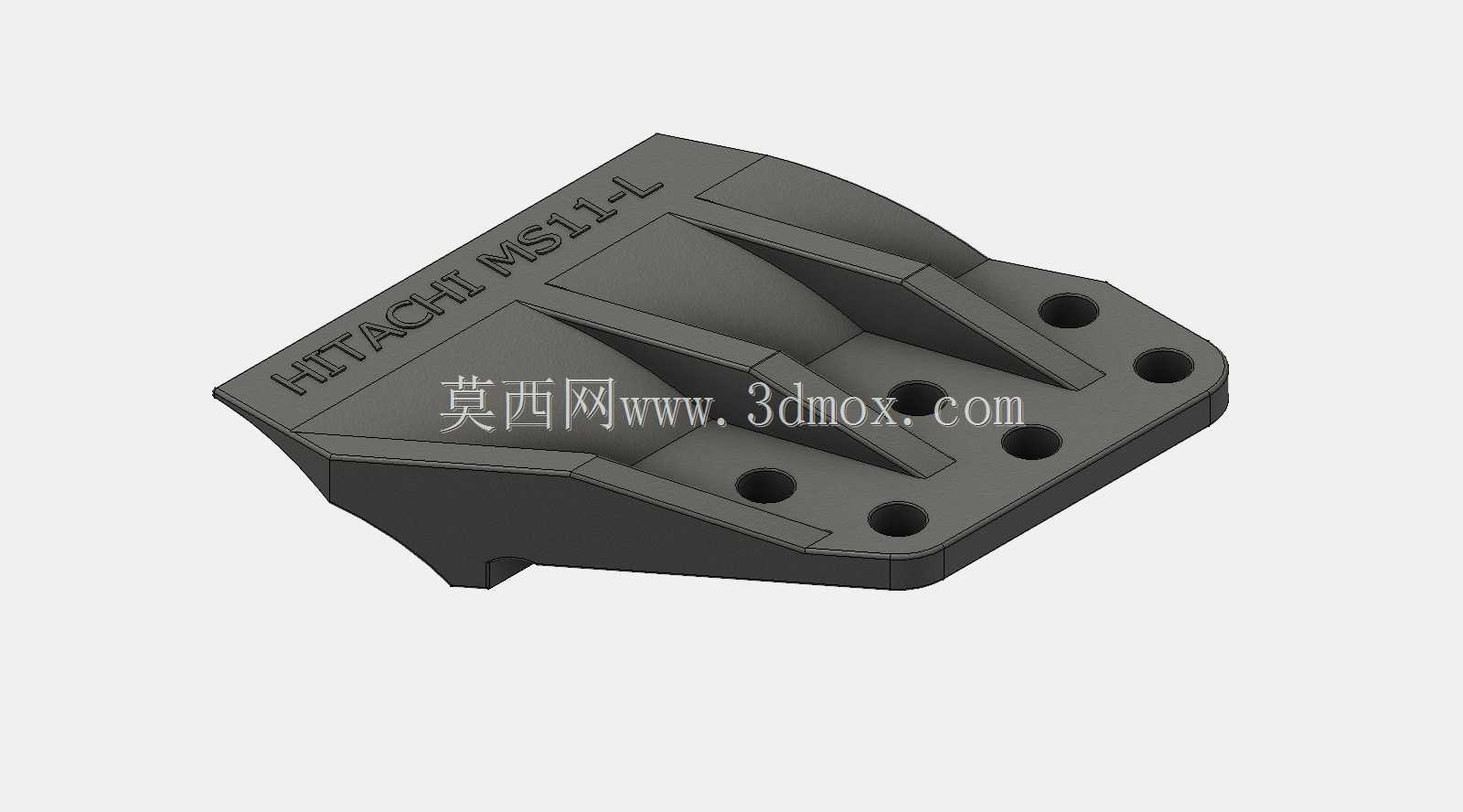

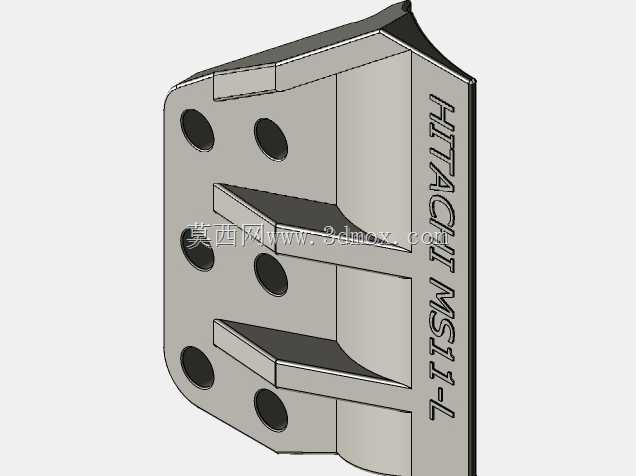

　　该零件为日立MS11侧切机的左侧安装支座，属于切削作业设备的核心承载连接部件，主要应用于路面维护、土石方修整类工程作业场景中，承担侧切机工作端与主机架之间的载荷传递、定位约束功能，在设备进行侧向切削、坡面修整作业时，承受切削反力、振动冲击与主机行进带来的交变载荷，是保障侧切作业精度与设备运行稳定性的关键结构件。从实际作业工况出发，该零件的设计首先围绕载荷传递路径做结构优化，主体采用带加强筋的楔形壳体结构，上表面刻印型号标识便于现场装配时的左右件区分，避免错装导致的作业干涉。零件底部为平整安装基面，沿基面边缘均匀布置6个通孔安装位，安装孔的位置度公差严格匹配主机架的预装螺柱分布，装配时可通过孔位快速定位，

　　配合高强度螺栓实现与机架的刚性连接，安装基面的平面度控制在合理范围内，保证连接后无附加装配应力，避免长期受载出现连接松动或基面变形。零件上部的楔形过渡结构对应侧切机工作端的安装贴合面，倾斜角度匹配侧切刀盘的作业倾角，内部设置的三道纵向加强筋沿主载荷方向布置，从安装基面一直延伸至上部工作端连接位，在不额外增加零件整体壁厚的前提下，大幅提升结构的抗弯、抗扭刚度，抵消切削作业时侧向力带来的结构形变，避免因支座变形导致刀盘切削角度偏移，影响作业面的平整度。设计过程中充分考虑了作业现场的维护便利性，零件的外露棱边均做了倒角处理，避免装配或检修时的锐边划伤，同时结构上无封闭的积渣腔体，作业过程中产生的切削碎屑、泥水可顺着筋条间隙自然滑落，

　　不会在零件内部堆积造成锈蚀或卡滞，减少日常维护的清理工作量。从安装边界来看，该零件的整体外轮廓完全适配左侧安装位的空间余量，与相邻的液压管路、防护盖板之间预留了足够的安全间隙，设备运行过程中不会出现运动干涉，同时零件的重量控制在合理区间，单人即可完成装配对位，降低现场安装的劳动强度。结构的壁厚设计遵循等强度原则，承载较大的筋条与基面连接位置做了圆角过渡，减少应力集中现象，在承受突发冲击载荷时不会出现应力断裂问题，适配工程机械野外作业的复杂工况，能够在多粉尘、高湿度、交变载荷的作业环境下长期保持结构稳定性，保障侧切作业的连续进行。
