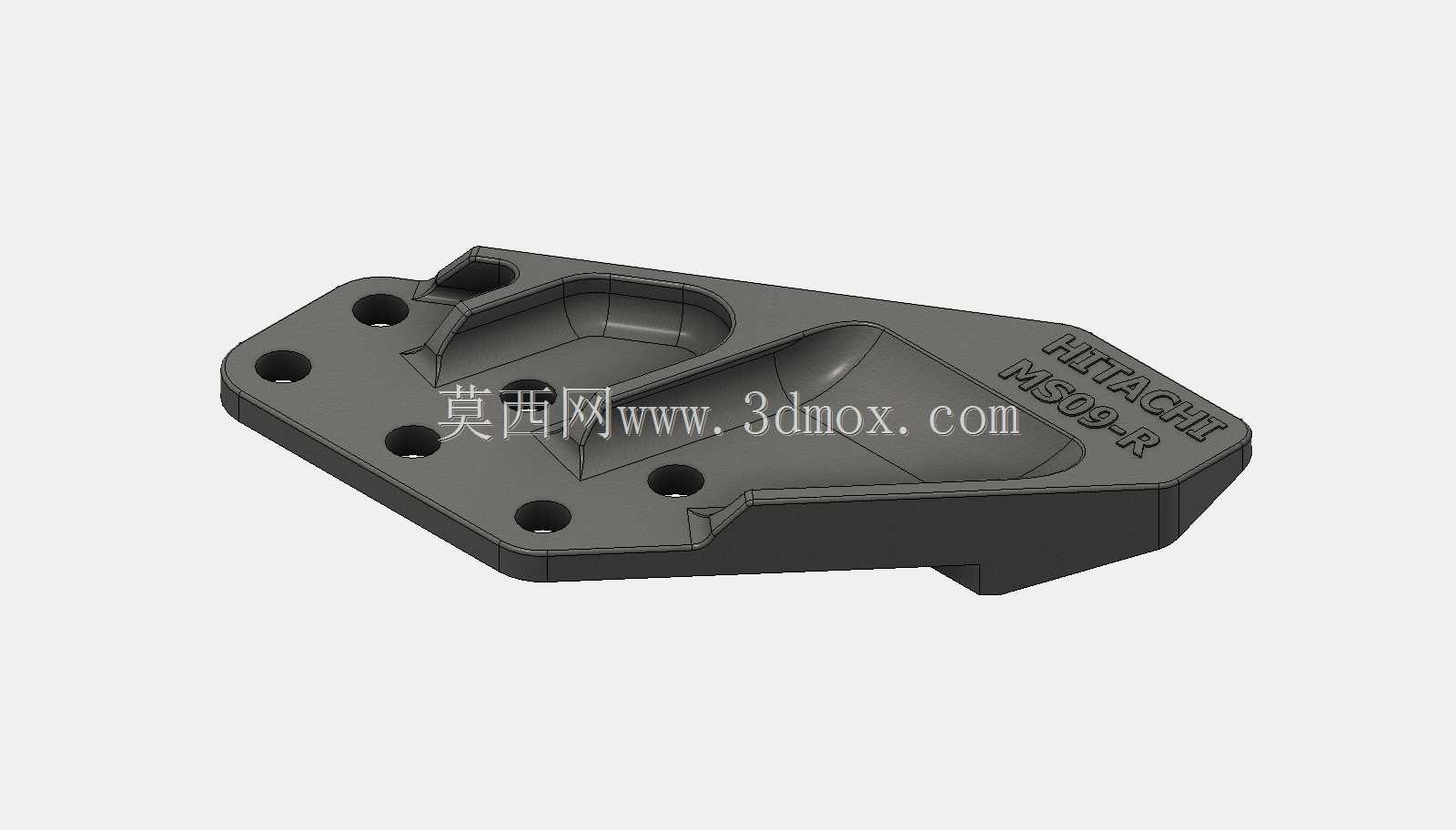

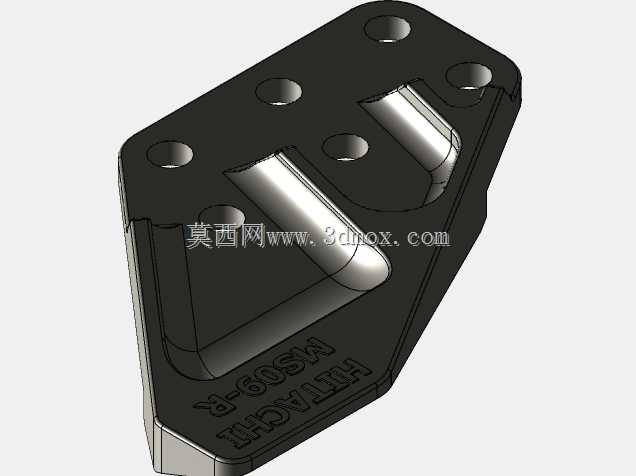

日立MS09右侧切边机安装基座结构

　　在金属冲压件后处理、注塑件飞边修整的产线工位上，切边机的安装基座是直接决定加工精度与设备运行稳定性的核心承载构件，这款适配日立MS09系列右侧切边工位的基座结构，从实际工位的安装约束出发完成整体构型设计，完全匹配单侧切边作业的受力特性。从实际安装边界来看，基座整体采用异形板式承载结构，底部安装面做了全平面铣平处理，面上均匀分布6个沉头安装孔，孔位间距严格匹配产线现有切边机工位的安装螺柱布局，安装时不需要对现有工位的安装基板做二次打孔改造，直接对位锁紧即可完成固定，基座整体厚度经过受力校核，在切边刀具高频冲击作业时不会出现共振形变，保证切边刀口的对位精度始终维持在公差允许范围内。基座上部的型腔结构完全对应右侧切边机构的安装定位需求，

　　型腔内侧做了渐变式的加强筋过渡，没有出现直角应力集中的结构，在承受切边作业的侧向冲击力时，应力会顺着筋条均匀分散到整个安装底板上，不会出现局部应力过载导致的基座开裂问题。型腔边缘的凸起定位台做了小角度的拔模处理，既方便切边机构安装时的快速对位，也能在长期运行后避免定位面出现锈死粘连的问题，后期维护拆卸时不需要额外撬动就能分离机构与基座。基座侧面铸有清晰的型号标识，现场安装时可以直接通过标识区分左右侧工位的基座，不会出现左右件混装的问题，这一点在多工位并行的切边产线上非常实用，能大幅降低现场安装的出错概率。从功能特性上看，这款基座除了承担切边机构的承载固定作用外，还在型腔底部预留了切边废料的滑落导面，

　　切边作业产生的金属或塑料飞边废料会顺着导面滑落到工位下方的废料收集槽内，不会在基座型腔内堆积，减少了日常清理的工作量，也避免了废料卡入机构运动缝隙导致的设备故障。基座的安装孔全部采用沉头设计，锁紧螺栓后螺栓头不会突出安装面，不会和切边机构的运动部件产生运动干涉，所有孔位的边缘都做了倒角处理，安装时不会因为孔边的毛刺影响螺栓的锁紧精度。设计过程中优先考虑了现场维护的便捷性，基座上没有设计难以加工的复杂曲面，所有加工面都可以通过普通三轴铣床完成加工，不需要定制特殊刀具，后期如果出现安装面磨损的情况，现场机修人员通过普通铣削设备就能完成修复，不需要整体更换基座，能有效降低产线的维护成本。从受力角度分析，

　　右侧切边作业时刀具的冲击力主要朝向基座的左侧承载面，因此在对应位置的基座背面做了加厚处理，厚度比其他区域高出三分之一，不需要额外增加加强筋就能满足受力要求，同时也控制了基座的整体重量，单人就能完成搬运安装，不需要借助起重设备。基座的整体外形完全避让了切边工位的上下料通道，操作人员在取放工件时不会被基座突出的部分磕碰，符合产线的安全操作空间要求，不会因为构件突出产生安全隐患。在实际工位适配中，这款基座可以直接替换原有老化损坏的同型号基座，安装尺寸完全互换，不需要调整切边机构的行程参数，更换后就能直接投入生产，不会占用过多的产线停机时间。基座表面做了氧化发黑处理，在车间多油污、多切削液的环境下不容易生锈，长期使用也不会出现表面锈蚀剥落的问题，能维持较长的使用寿命。
