日立MS09左侧切割机安装固定基座结构

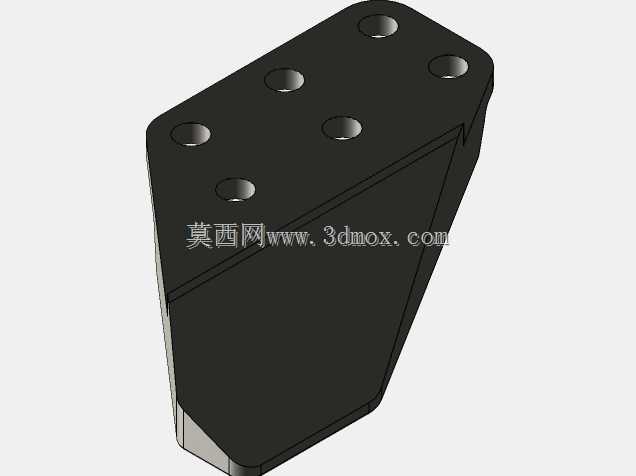

　　在工程现场的型材切割、金属构件加工作业场景里，这类适配日立MS09左侧切割机的安装基座，是保障切割作业精度、降低设备运行振动的核心承载构件，日常作业中切割机的高速往复切削会产生持续的交变载荷，基座的结构合理性直接决定了切割面的平面度、设备长期运行的连接件疲劳寿命，很多现场作业中出现的切割尺寸偏差、锯片异常磨损问题，追根溯源往往和基座安装刚性不足、定位基准偏移有直接关联。从实际功能层面看，这个基座承担着三重核心作用：首先是为切割机主机提供精准的安装定位基准，基座上分布的多个安装孔位，对应切割机主机底部的固定螺柱，孔位的位置度公差直接决定了主机锯片与作业工作台的垂直度、进给方向的直线度；其次是承载切割作业过程中的全部切削反力，

　　包括锯片切入工件时的垂直冲击力、进给方向的水平阻力，以及设备高速运行产生的振动载荷，通过基座的刚性结构将载荷分散传递到下部的安装工作台面，避免应力集中导致的构件开裂；最后是整合了切割机左侧的防护与走线空间，基座上的异形空腔结构既可以容纳设备的内置传动部件，也能为冷却管路、控制线缆提供规整的布设空间，避免作业过程中线缆被切屑剐蹭、被工件磕碰损坏。从设计思路上看，这个基座没有采用规则的矩形块体结构，而是完全贴合切割机主机的底部轮廓做随形设计，在保证结构刚性的前提下尽可能去除非承载区域的材料，降低整体自重的同时减少铸造过程中的材料消耗，也能避免大体积铸件容易出现的内部缩松、应力变形问题。基座的安装面做了整体铣平处理，

　　保证和工作台面的贴合率达到90%以上，避免安装时出现虚接导致的振动放大；各个安装孔位周边都做了局部加厚的凸台结构，螺栓锁紧时的压应力可以通过凸台均匀传递到基座本体，不会因为局部压强过大导致铸件开裂。基座上的异形型腔并非简单的减重槽，型腔的内壁弧度完全匹配内部传动组件的运动包络，既给运动部件留出了足够的运行间隙，也能在切削作业时引导切屑顺着型腔斜面排出，避免切屑堆积在设备内部造成卡滞、磨损。从安装边界来看，这个基座的整体外轮廓为不规则多边形，最长方向的尺寸适配MS09系列切割机的左侧安装空间，不会和右侧的进给调节机构、工件夹持组件产生运动干涉；基座底部的安装孔采用对称与非对称结合的排布方式，既可以保证安装时的定位唯一性，

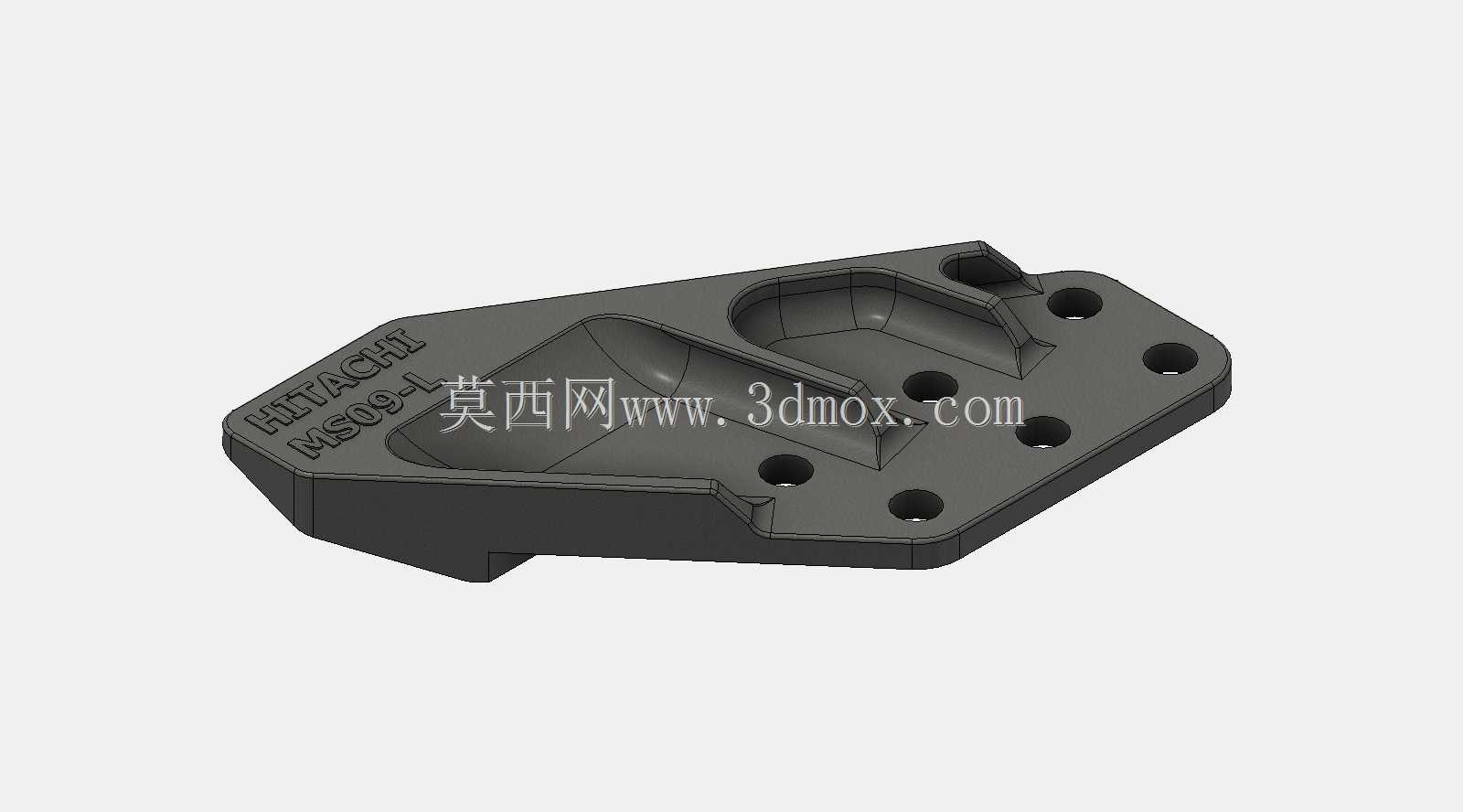

　　避免装反导致的设备错位，也能通过多个固定点的锁紧，将基座牢牢固定在工作台面上，即使承受大进给量的切削载荷也不会出现移位。在实际建模过程中，需要重点关注几个关键尺寸的公差匹配：一是主机安装孔的位置度，需要和主机底部的螺柱位置做适配，公差控制在0.1mm以内，避免安装时出现螺柱无法穿入、强行锁紧导致的基座变形；二是安装基准面的平面度，整个底部贴合面的平面度公差要控制在0.05mm以内，保证安装后基座不会出现翘曲；三是型腔内壁的轮廓尺寸，要和内部传动部件的运动包络留出至少2mm的安全间隙，避免设备运行时部件和基座内壁产生剐蹭。另外，基座上刻印的型号标识位置做了轻微的下沉处理，避免安装时标识被工作台面磨掉，也方便后期设备维护时快速识别型号，不会和同系列的右侧基座、其他型号的安装座混淆。在日常的设备维护场景中，这个基座也是检查的重点部件，每次设备保养时都需要检查基座的固定螺栓是否松动、安装面是否有切屑垫入导致的基准偏移，一旦基座出现裂纹、安装孔滑牙的情况，必须及时更换，否则会导致切割精度下降，严重时甚至会出现锯片崩裂的安全隐患。这类随形设计的安装基座，相比通用的平板安装座，在刚性、空间利用率、装配便利性上都有明显优势，也是专用切割设备中非常典型的承载类结构件，建模时需要平衡结构刚性、自重、安装空间、加工工艺性多个维度的要求，不能单纯追求减重而过度削减承载区域的壁厚，也不能为了提升刚性盲目加大壁厚导致整体重量超标、安装空间不足。
