日立MS07左侧切割机耐磨刀板结构

　　在土方剥离、矿山表层清理、硬质路面破除这类施工场景里，配套挖掘机属具的左侧切割刀板，是直接接触作业介质的核心受力构件，这款适配日立MS07机型的左侧切割件，从结构设计到受力排布都完全贴合重载作业的实际需求。日常作业中，刀板需要承受持续的侧向冲击、硬质物料的磨粒磨损，还要传递属具的切割切入力，因此在结构设计阶段，首先要解决的是安装基准的可靠性问题，刀板背部的安装平面做了高精度的贴合面设计，四个安装孔位按照机型安装座的孔距做了严格的位置度约束，安装时可以直接与属具架的定位面完全贴合，避免出现安装间隙导致作业过程中产生交变应力，引发螺栓断裂或者刀板崩裂的故障。从外形轮廓来看，刀板的切割刃口做了渐变式的厚度过渡，最外侧的刃口区域厚度收窄，

　　能够降低切入硬质土层或者破碎路面时的切入阻力，而靠近安装座的根部区域则做了加厚处理，同时增设了三角形的加强筋结构，筋板从安装平面一直延伸到刃口中段，能够把刃口受到的冲击力均匀分散到整个安装基面，避免应力集中在刃口根部导致构件断裂。刀板的侧面做了微角度的倾斜设计，作业过程中切割下来的物料会顺着倾斜面快速导出，不会在刀板和属具架的夹角处堆积卡滞，减少无效的作业阻力，也能避免堆积的硬质物料持续磨损刀板基体，延长构件的实际使用寿命。考虑到作业过程中刀板会持续与砂石、混凝土碎块、硬质冻土接触，整个外露的作业面都做了等厚的耐磨层结构设计，安装孔的周边做了沉台强化处理，螺栓锁紧后头部完全沉入沉台内部，不会在作业过程中被物料撞击磨损，

　　也能避免螺栓受到侧向剪切力。在安装边界的设计上，刀板的整体外轮廓完全匹配MS07左侧切割属具的安装空间，安装后刃口的伸出长度、与右侧刀板的间隙都符合原厂的作业参数要求，不会出现干涉回转结构、或者与右侧刀板发生运动碰撞的问题，替换安装时不需要对原有属具架做任何二次加工，直接对位锁紧即可投入使用。从受力传导的路径来看，刃口切入物料时的阻力首先通过刃口的斜面传导到加厚的基体部分，再通过背部的加强筋分散到整个安装平面，最终由安装座的连接螺栓均匀承受，整个力线路径没有出现截面突变的区域，能够有效降低交变载荷下的疲劳损伤风险。针对左侧作业的特殊工况，刀板的外侧边缘做了圆弧过渡处理，在进行侧边修型、沟槽开挖作业时，圆弧边缘能够顺滑地扫过作业面，

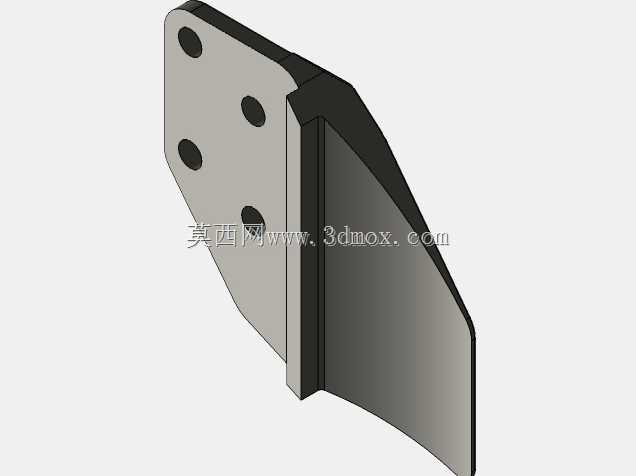

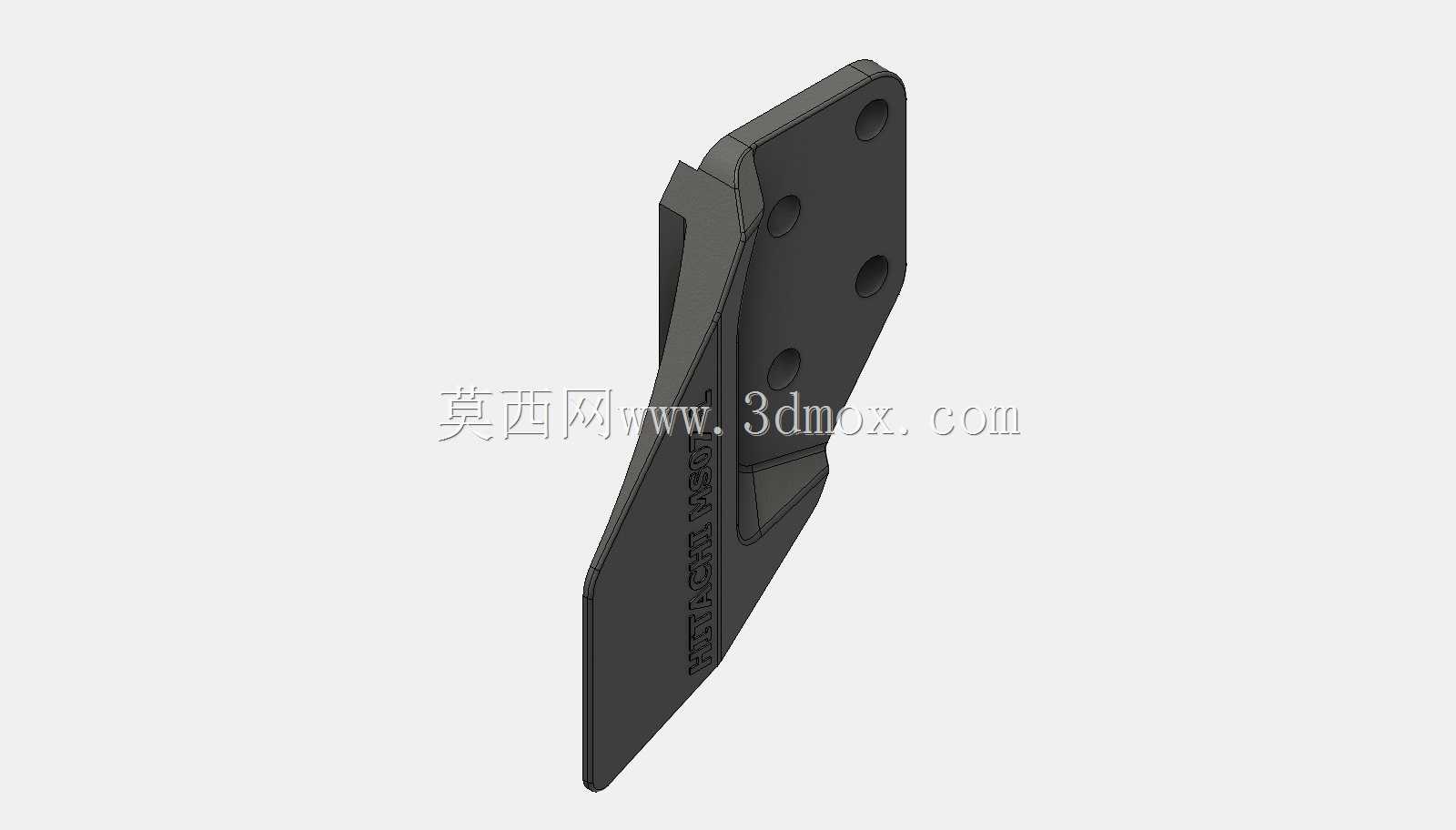

　　不会出现直角边缘刮蹭导致的作业面凹凸不平的问题，也能减少直角位置的应力集中，避免边缘崩块。在三维建模过程中，所有的安装孔位、贴合面、加强筋的尺寸都完全按照实物测绘的参数进行还原，刃口的倾斜角度、加强筋的厚度、沉台的深度都做了参数化的约束，后续如果需要针对不同硬度的作业工况调整刃口角度或者耐磨层厚度，只需要修改对应参数即可快速生成衍生型号的模型，不需要重新搭建整体结构。实际作业验证中，这款结构的刀板在连续破碎C30混凝土路面的工况下，刃口的磨损速率比无加强筋的平板式刀板降低四成以上，根部断裂的故障概率大幅降低，安装更换的效率也因为完全匹配的安装边界得到提升，不需要现场进行配钻、打磨等二次加工工序，能够有效缩短设备的停机维护时间。
