卡特彼勒设备左侧侧割刀结构设计

　　在土方作业、矿山剥离、农田开垦这类需要连续切削硬质土层、作物根茎或者矿层表层的工况里，侧割刀作为履带式工程设备前端作业属具的核心易损部件，直接决定了设备连续作业的时长与单次进刀的切削效率。这款适配卡特彼勒系列设备的左侧侧割刀，在结构设计上优先考虑了重载切削下的受力传导逻辑，没有采用常规平板式刀具的等厚设计，而是在安装贴合面做了局部加厚的过渡处理，让螺栓锁紧后的压紧力能够均匀分散到整个安装基面，避免局部应力集中导致的刀体崩裂。

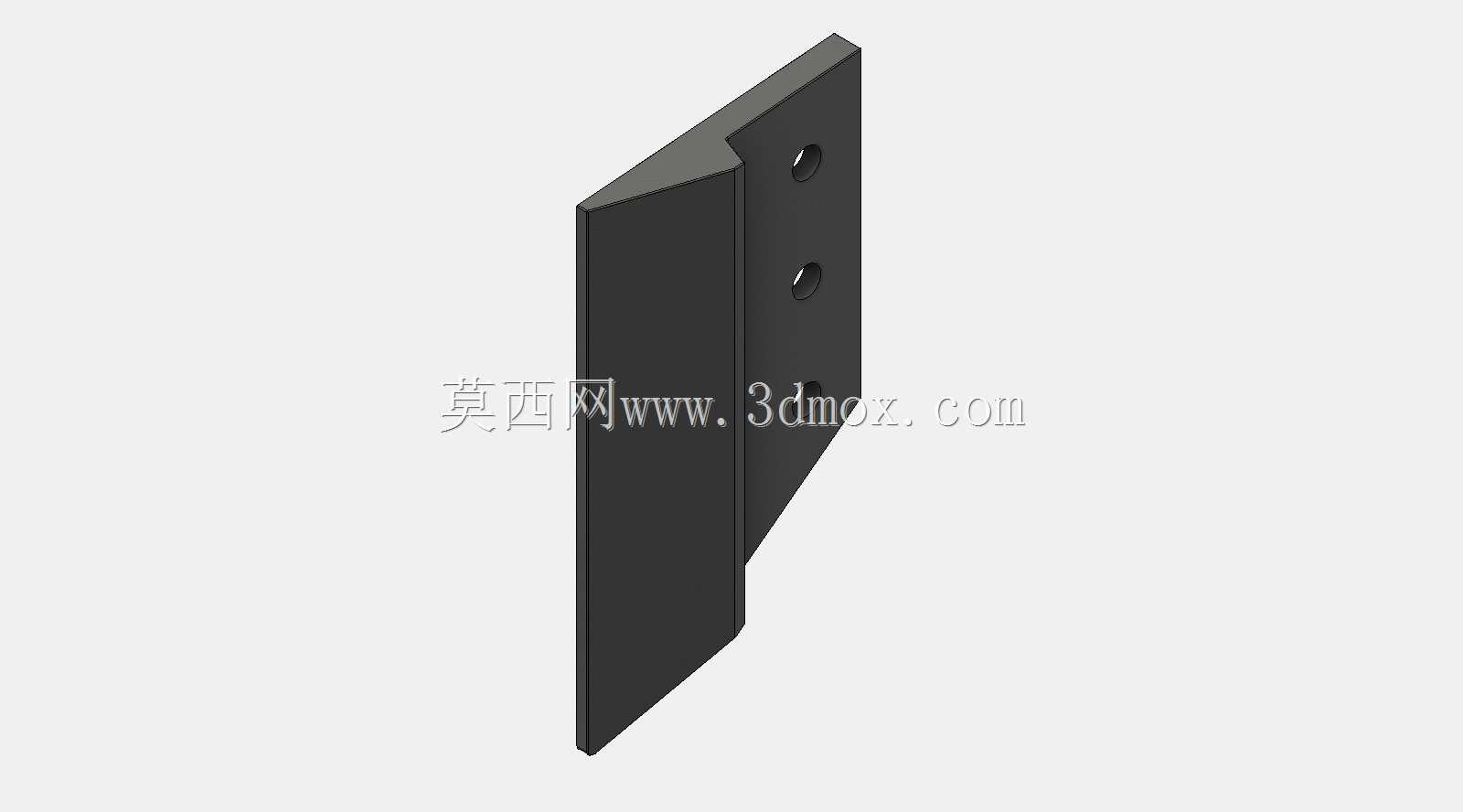

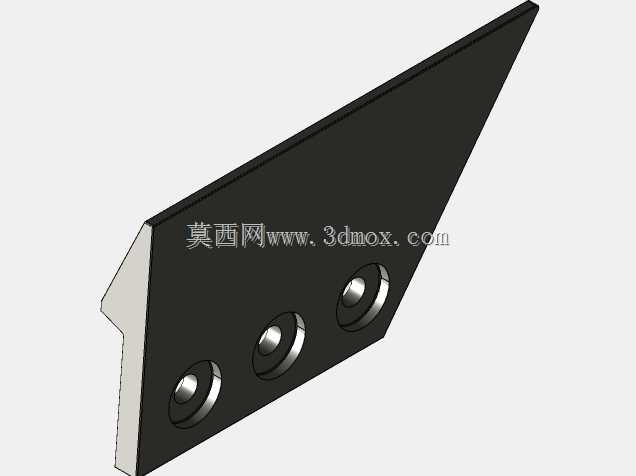

　　从安装边界来看，刀体上预留的三个安装孔位采用等距排布设计，孔位周边做了沉孔锪平处理，能够让锁紧螺栓的头部完全沉入刀体平面以下，避免作业过程中凸起的螺栓头部被硬质物料磕碰磨损，同时也能保证刀体和安装基座的贴合面没有间隙，减少作业过程中的振动冲击。刀体的切削刃部分做了斜角收边处理，刃口角度经过反复校核，既保证了切入硬质物料时的锋利度，又预留了足够的刃部厚度，避免遇到夹杂石块的硬土层时出现刃口卷边、崩缺的问题。

　　实际作业场景中，左侧侧割刀主要负责设备行进方向左侧的边界切削，不管是在农田作业里切割作物残留根茎、整理田埂边界，还是在土方工程里修整边坡、切削硬质土层，都需要刀体能够承受持续的侧向挤压力。这款刀体的弯折角度完全匹配对应型号设备的侧装基座角度，安装后刃口的探出距离刚好覆盖履带外侧的作业范围，不会出现切削盲区，也不会因为探出过长导致刀体受力力矩过大出现断裂。刀体的非切削面做了平滑过渡处理，作业过程中切削下来的物料能够顺着刀体的斜面快速滑落，不会在刀体和基座的连接位置堆积卡滞，减少不必要的行进阻力。

　　设计过程中针对侧割刀常见的失效形式做了针对性优化，比如常规侧割刀容易在安装孔位置出现开裂，这款刀体在孔位和刃口之间的受力路径上做了圆弧过渡，没有直角应力集中点，能够把切削过程中传递到孔位的冲击力逐层分散。刀体的整体厚度从安装端到切削端做了渐变减薄处理，既保证了安装位置的结构强度，又让切削端有足够的切入性能，不会因为刀体过厚导致切入阻力过大，增加设备的行进负载。另外考虑到侧割刀属于易损磨损件，整个刀体的外形没有复杂的异形曲面，后期如果需要做耐磨堆焊修复，能够很方便地在刃口位置堆焊耐磨合金层，不需要做复杂的表面预处理，降低了现场维护的难度。

　　在设备选型匹配的时候，需要注意左侧侧割刀和右侧侧割刀的弯折方向是镜像对称的，不能混装，这款左侧刀体的安装孔位朝向和刃口倾斜角度完全对应左侧基座的安装基准，安装时只需要把刀体贴紧基座定位面，穿入锁紧螺栓按照规定扭矩锁紧即可，不需要额外调整角度。作业过程中如果遇到特别坚硬的矿层或者冻土，可以适当降低设备行进速度，让刃口以稳定的进给量切入物料，避免突然的冲击载荷损坏刀体或者连接螺栓。日常巡检的时候只需要检查螺栓的锁紧状态以及刃口的磨损量，当刃口磨损量超过预留的堆焊修复厚度时，及时更换或者堆焊修复，就能保证设备的作业效率，避免因为刀具过度磨损导致切削阻力增大，额外消耗设备动力。
