日立4-6吨挖掘机裂土器焊接总成

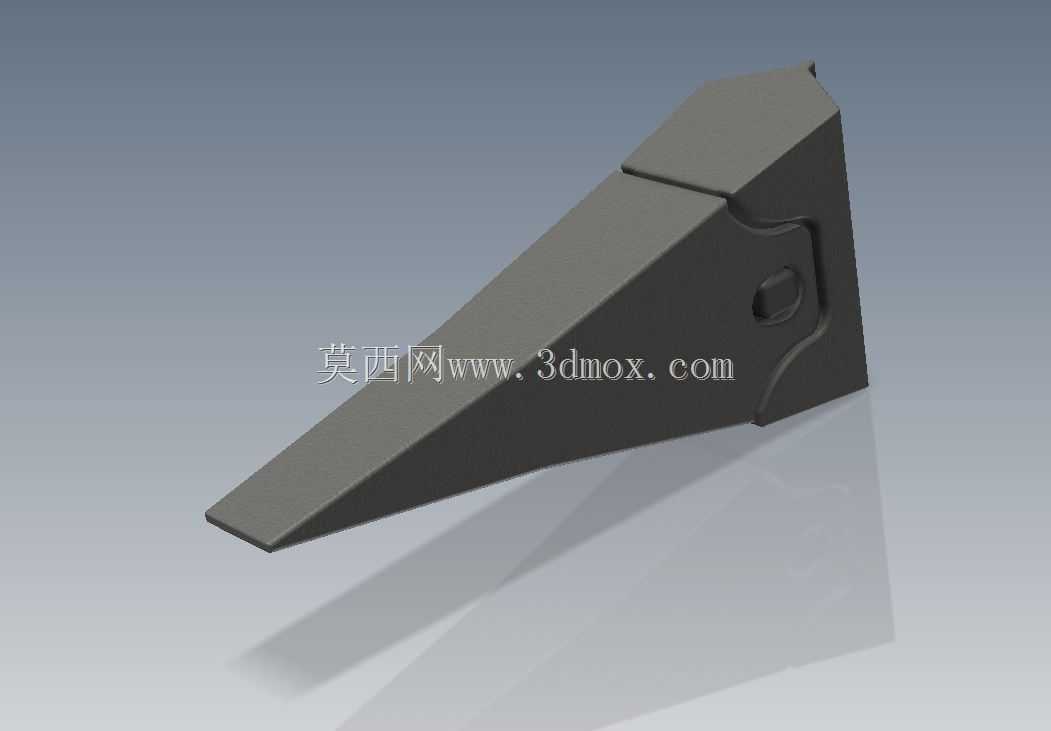

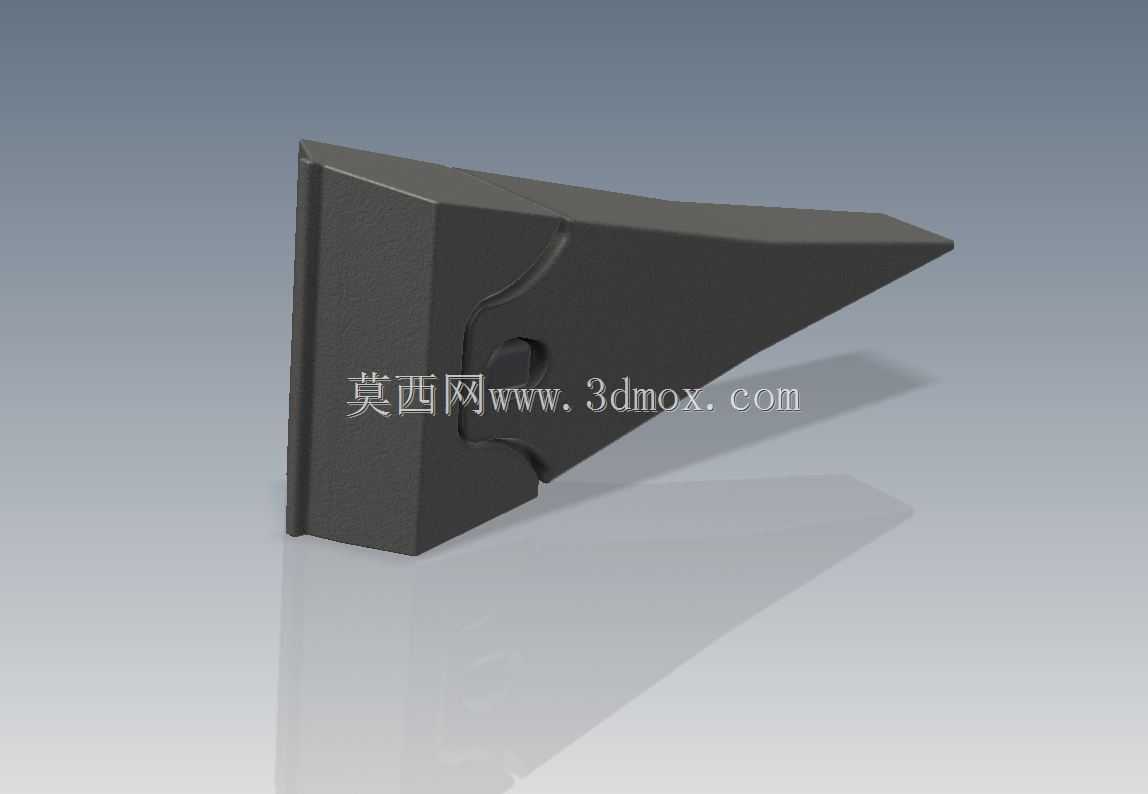

　　在小型土方作业、市政管线开挖、硬质土层剥离的施工场景中，4-6吨级小挖的作业灵活性一直是施工方看重的核心优势，但常规挖斗面对板结土层、风化岩表层、冻土层时，往往存在切入阻力大、斗齿磨损快、作业效率低的问题，这时候配套的裂土器总成就能发挥关键作用，这套适配日立小挖的裂土器点焊接总成，就是针对这类工况做的结构优化设计。从实际作业逻辑来看，裂土器不需要像挖斗那样完成盛料、卸料的动作，核心功能是依靠尖端的楔形结构插入硬质物料层，通过主机的行走推力与斗杆、动臂的挖掘力配合，将板结的土层、风化岩撬松破碎，为后续挖斗装车作业创造条件，所以整个结构的受力优先级远高于常规挖斗配件。这套总成的外形采用了大楔角渐变设计，尖端部分做了收窄处理，

　　插入土层时的迎土面面积更小，能有效降低切入阻力，从尖端往后的主体部分逐渐加宽加厚，一方面提升整体结构的抗扭、抗弯强度，避免在硬层撬挖时出现结构弯折，另一方面加宽的主体在插入土层后能顺带扩大松土层的范围，减少后续作业的往复次数。安装边界上，这套总成完全匹配日立2A系列4-6吨挖掘机的适配器接口，安装面的卡槽尺寸、定位凸台位置、焊接坡口预留都和原厂适配器完全契合，现场焊接时不需要额外做修配打磨，只要对齐定位面后按照焊接工艺要求完成周边满焊即可，焊接完成后不需要做额外的应力消除处理，因为结构设计时已经在焊缝衔接位置做了圆弧过渡，避免应力集中导致的焊缝开裂。从结构设计思路来看，整个总成没有多余的冗余结构，主体采用高强度耐磨钢板焊接成型，尖端部分的受力面做了加厚处理，对应日常作业中磨损最严重的区域，后续使用中如果尖端磨损到限，也可以直接在原有基础上堆焊耐磨层修复，不需要整体更换总成，能有效降低施工方的配件使用成本。侧面的定位卡槽结构不仅在安装时起到定位作用，作业过程中也能分散适配器与裂土器连接位置的剪切力，避免长期受力后焊缝位置出现错位。实际作业中，这套裂土器总成不仅能应对常规的硬质土层剥离，在拆除老旧路面的水稳层、清理施工场地的树根杂根时也能发挥作用，楔形尖端能轻松插入水稳层与路基的衔接缝隙，通过撬动力让整块水稳层碎裂，比用破碎锤作业的效率更高，也不会像破碎锤那样产生较大的噪音与振动，更适合市区内的市政施工作业场景。结构的受力路径设计上，

　　从尖端接触物料的受力点开始，力会沿着楔形主体的加强筋方向传递到后端的安装焊接面，整个力的传递路径没有出现直角转折，所有受力转折位置都做了R角过渡，能有效避免应力集中导致的结构开裂，这也是这类焊接结构件设计时最需要注意的细节，很多副厂配件容易出现焊缝开裂、主体折断的问题，大多是因为力的传递路径设计不合理，在转折位置出现应力集中点，长期交变载荷作用下就会出现疲劳损坏。另外，整个总成的重量控制也做了优化，在保证结构强度的前提下，尽量降低配件自身重量，避免因为加装裂土器导致小臂端负载过大，影响挖掘机的作业动作灵活性，毕竟4-6吨级小挖的前端负载冗余有限，如果配件过重，不仅会提升作业时的油耗，还可能导致动臂油缸的负载超过设计阈值，

　　长期使用会加速油缸密封件的磨损。从焊接工艺的适配性来看，总成上所有需要现场焊接的位置都提前打磨出了标准的V型坡口，焊接时能保证焊透深度，避免出现虚焊、夹渣的问题，焊接位置的周边也没有多余的凸起结构，焊枪可以轻松抵达所有焊接位置，现场施工的焊接作业难度低，普通的工程机械维修焊工就能完成安装焊接，不需要专业的工装夹具辅助定位，只要对齐卡槽位置做几点定位焊，确认安装角度正确后再完成满焊即可。日常维护方面，这套结构没有活动部件，不需要做注油、间隙调整之类的维护，每次作业结束后检查焊缝位置有没有开裂、尖端磨损量是否在允许范围内即可，如果磨损量过大，及时堆焊耐磨焊条就能恢复作业性能，整体的使用维护成本远低于带活动结构的松土器配件，更适合小型施工队的日常使用需求。
