小型挖掘机左右侧切刀结构设计

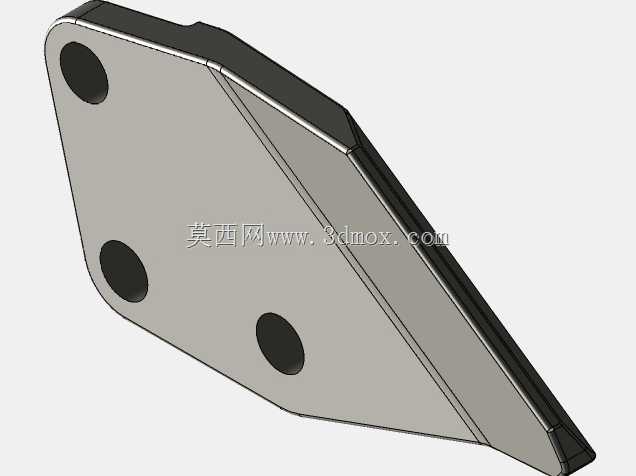

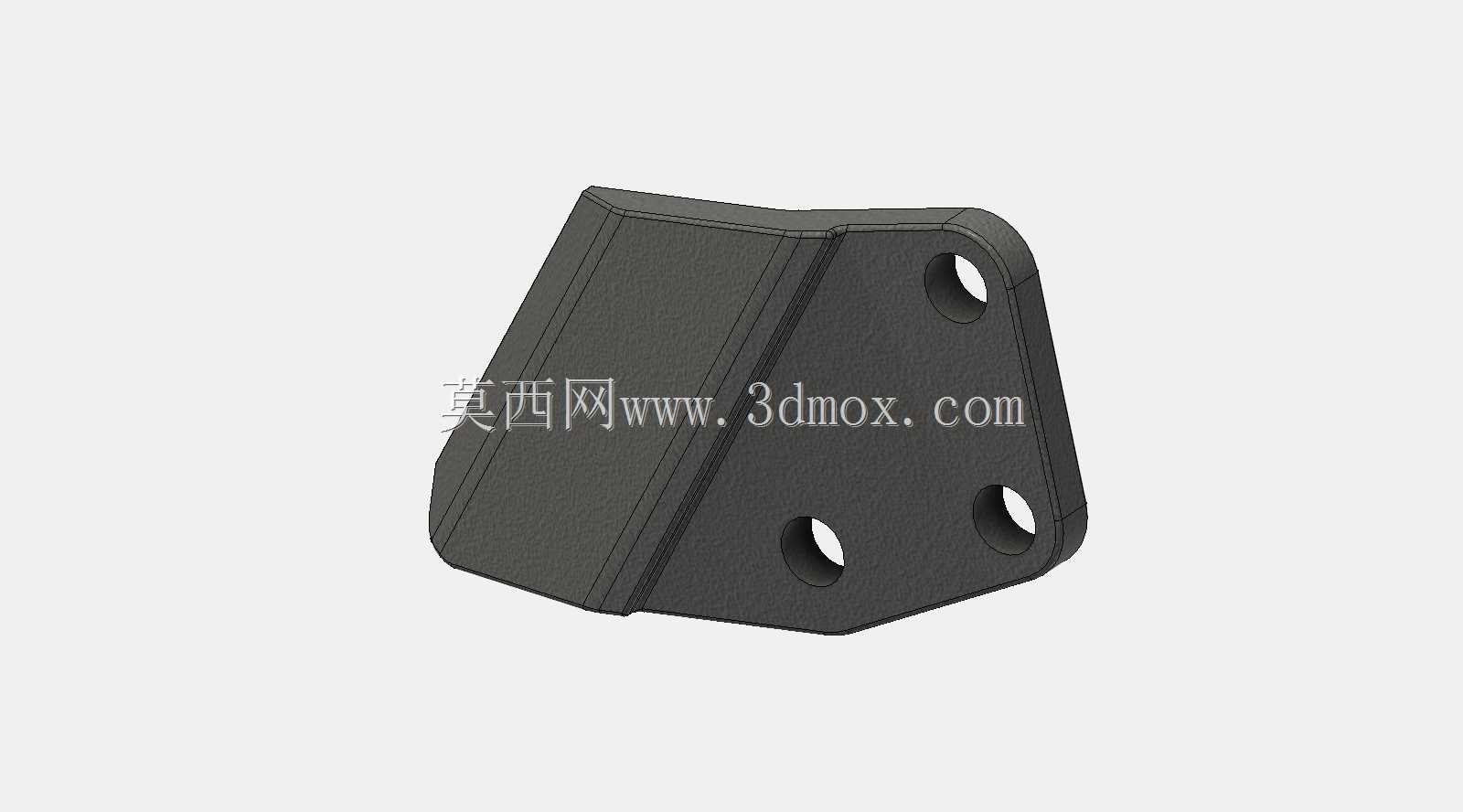

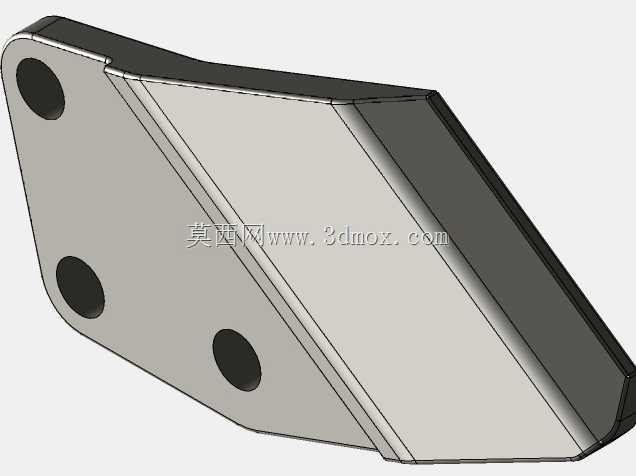

　　在小型土方作业、市政管线开挖、狭小场地拆除作业场景中，小型挖掘机的作业效率很大程度上取决于前端属具的切削适配性，侧切刀作为铲斗侧部的核心切削与防护部件，直接决定了铲斗在侧方刮削、边角修整、硬土切入作业时的表现。这款适配ECH系列小型挖掘机的左右侧切刀，采用对称式结构设计区分左右手安装位，安装面设置三个同轴度公差控制在0.1mm以内的通孔，可直接通过高强度螺栓与铲斗侧板的预装螺孔完成刚性连接，无需额外焊接调整，适配现场快速更换属具的作业需求。从实际作业工况出发，侧切刀的刃口部分做了15度的斜角切削处理，刃口厚度预留8mm的耐磨层余量，既保证切入硬质土层、风化岩表层时的锋利度，又能避免薄刃口在冲击载荷下出现崩裂问题；

　　刀体主体采用变厚度截面设计，靠近安装面的基体部分厚度达到22mm，向刃口方向逐步平滑过渡，在控制整体重量的前提下，最大化提升螺栓安装区域的结构强度，避免作业过程中螺栓受剪切力断裂。设计阶段重点考虑了安装边界的适配性，刀体与铲斗侧板贴合的安装面平面度公差控制在0.05mm以内，保证安装后无贴合间隙，减少作业过程中泥沙进入贴合面造成的磨粒磨损；三个安装孔的孔位中心距严格匹配对应型号挖掘机铲斗的原厂孔位参数，横向孔距误差不超过0.2mm，纵向孔位与铲斗侧刃的安装基准对齐，安装后侧切刀的外伸量控制在12mm，既能够在侧方刮削作业时保护铲斗侧板不被直接磨损，又不会因为外伸量过大造成额外的切削阻力，影响挖掘作业的载荷分配。

　　刀体侧面设置的加强筋结构沿切削力传递方向布置，从刃口受力点一直延伸到上部安装孔位置，能够将刃口切入时受到的冲击载荷均匀分散到整个安装面，避免应力集中造成刀体开裂；刀体的边角位置全部做了R3的圆角过渡处理，减少应力集中点的同时，也能避免安装、搬运过程中尖锐边角造成的磕碰损伤。在实际作业场景中，这款侧切刀不仅承担侧方切削的功能，当挖掘机在管沟边缘修整侧壁、清理基坑边角残留土体时，侧切刀可以直接作为刮平基准面使用，平整后的侧壁垂直度误差可控制在每米3mm以内，满足市政管线铺设的侧壁精度要求；在拆除作业中，侧切刀还可以配合斗齿完成轻质砖块、混凝土碎块的剥离作业，高强度的基体结构能够承受轻度的冲击载荷，不会出现变形问题。

　　建模过程中对刀体的安装干涉做了全工况校验，当铲斗完成收斗、翻转、侧摆等全行程动作时，侧切刀与斗杆、连杆机构的最小安全间隙保持在15mm以上，不存在运动干涉风险；同时对螺栓连接的预紧力做了匹配计算，采用10.9级高强度螺栓安装时，预紧力矩控制在220N·m即可满足最大切削载荷下的连接可靠性，不会出现螺栓松动、剪切断裂的问题。针对不同作业工况的磨损特性，刀体的刃口磨损区域做了加厚处理，正常土方作业工况下的使用寿命比普通平板侧刀提升40%以上，磨损后可直接通过螺栓拆卸更换，无需对铲斗本体做焊补修复，大幅降低属具维护的时间成本与材料成本。
