环形辐条式电弧电抗器结构设计

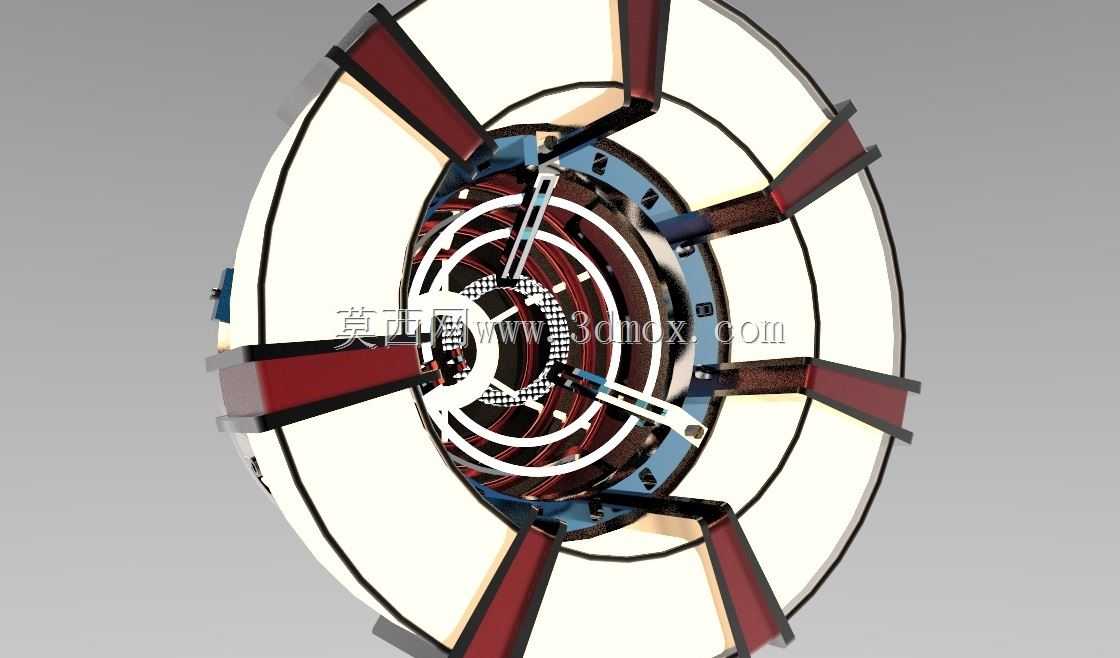

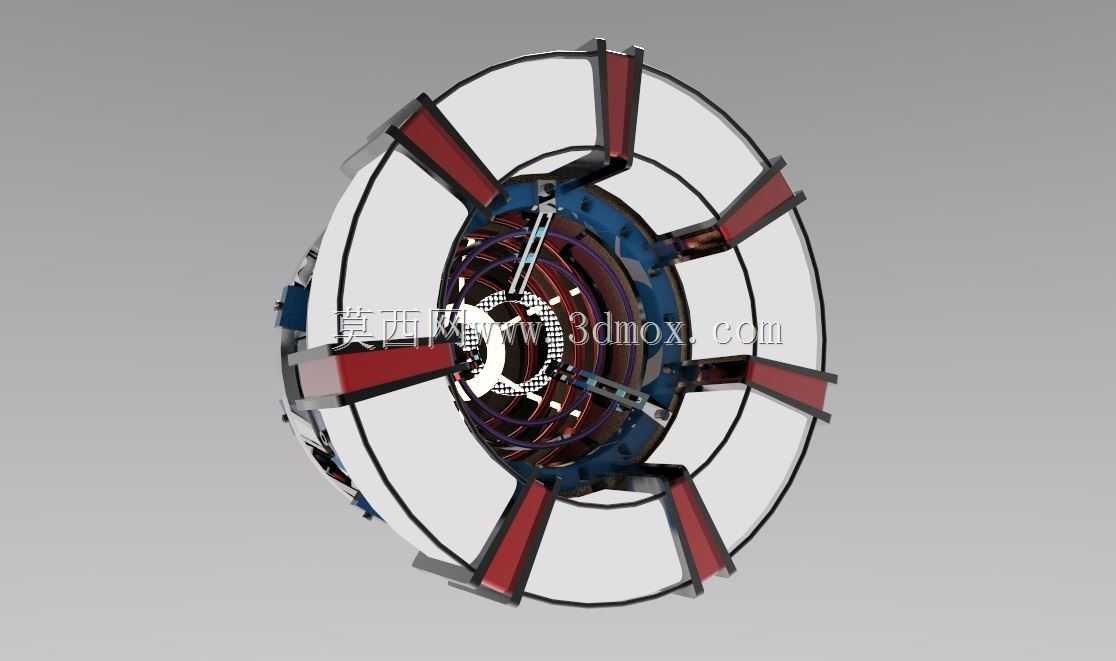

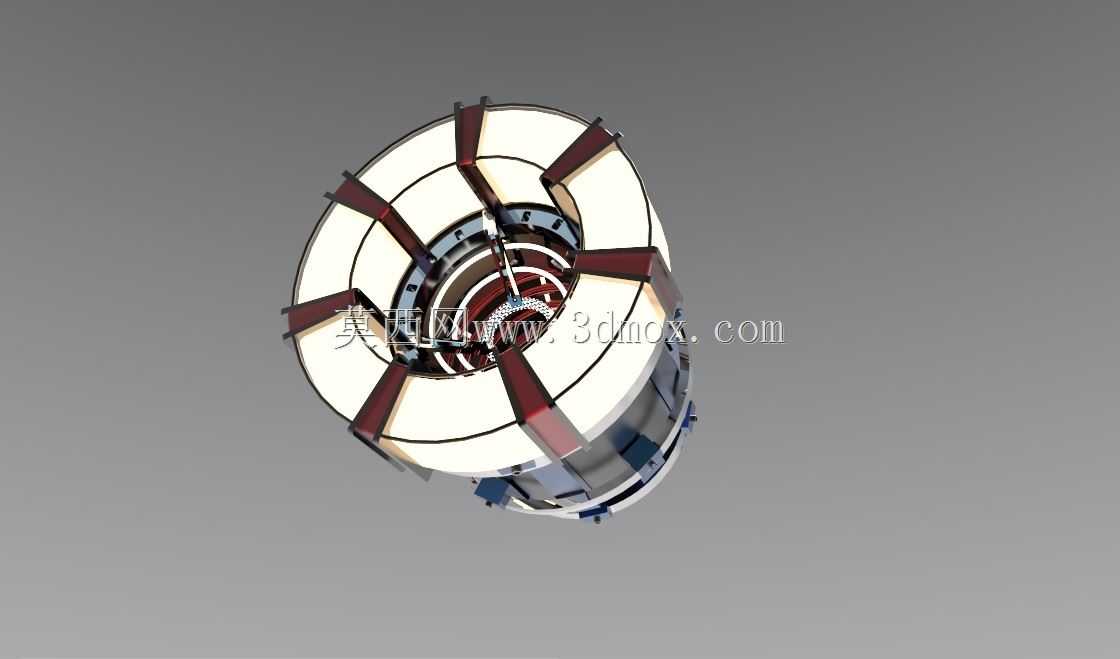

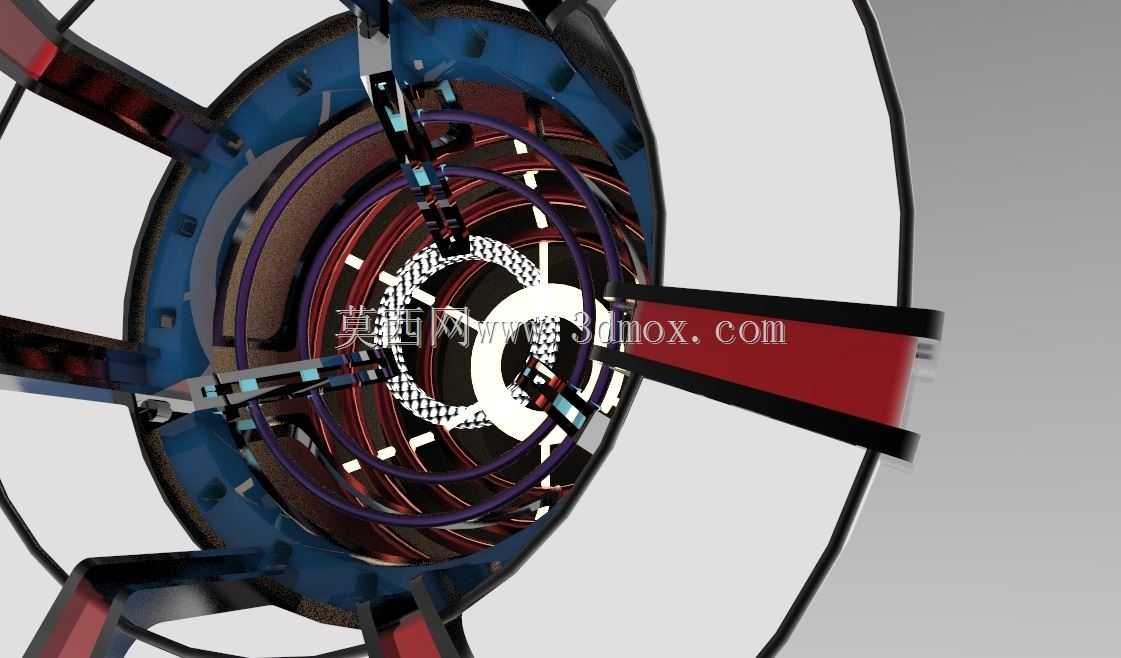

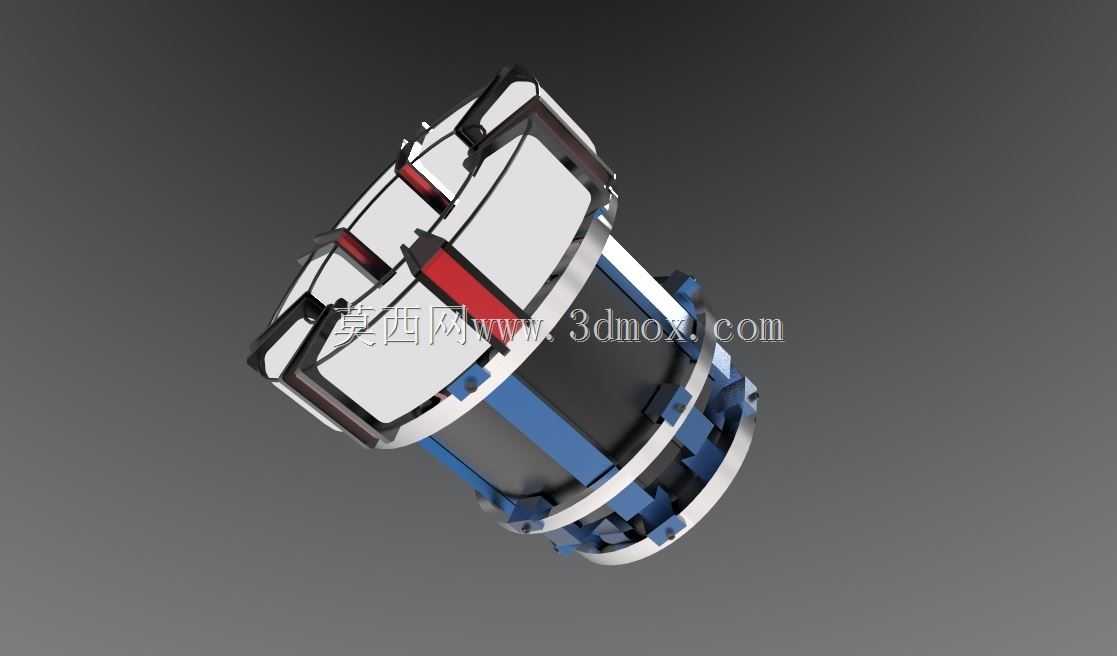

　　在中低压供配电系统、工业变频传动、大功率整流装置的回路中，电弧电抗器是抑制浪涌电流、平滑电压波动、限制短路电流峰值的核心电感元件，尤其在存在频繁拉弧工况的焊接设备、电弧炉、高压开关分合闸回路中，这类环形结构的电抗器凭借对称的磁路分布，能有效降低漏磁对周边控制元件的电磁干扰，避免柜内其他弱电信号出现误触发。从结构设计逻辑来看，这款环形辐条式电抗器采用多层同轴环形绕组排布，绕组层间预留均匀的散热间隙，配合八组径向分布的辐条式支撑结构，既可以将绕组运行产生的热量通过支撑件传导至外围安装框架，提升长时间满负载运行下的热稳定性，也能抵消大电流通过时绕组产生的径向电动力，避免绕组在短路电流冲击下出现形变移位。

　　不同于传统叠片式铁芯电抗器的方形结构，这款产品采用全环形对称布局，磁路全程无断点气隙，磁阻分布均匀，能有效降低铁芯损耗，减少运行过程中的振动与异常噪音，适合安装在对噪音控制有要求的车间配电间、楼宇配电室内。辐条支撑件采用非导磁合金材质加工，既保证足够的结构强度，也不会额外产生涡流损耗，支撑件与绕组接触的位置做了圆弧过渡处理，避免尖锐棱角划伤绕组绝缘层，每根辐条上预留的绝缘固定卡槽，可以精准卡入每层绕组的定位点，保证绕组层间间距一致，不会因为长期运行出现绝缘层移位、层间击穿的问题。从安装边界来看，这款电抗器整体为正圆形结构，外围安装法兰采用对称分布的固定孔位，可适配垂直吊装、水平坐装两种安装方式，

　　安装时需预留不小于绕组半径的周边安全距离，一方面满足通风散热的气流通道要求，另一方面也避免周边金属构件进入漏磁范围产生额外发热。绕组的进出线端子设置在环形结构的侧方辐条间隙处，端子采用镀锡铜排加工，可适配不同线径的动力电缆压接，端子与支撑结构之间设置高强度绝缘隔板，满足高压回路的爬电距离要求。在实际选型应用中，这类环形电弧电抗器通常串联在主回路中，根据回路额定电流、目标限流值匹配对应的绕组匝数与线径，设计时通过调整环形铁芯的截面尺寸、辐条支撑的间距，就能灵活调整电感量参数，适配不同功率等级的回路需求。不同于开放式绕组结构，这款产品的绕组层间采用耐高温绝缘浸渍处理，整体固化后结构强度更高，能适应工业现场多粉尘、一定湿度的运行环境，

　　绝缘等级满足常规工业配电的要求。在三维建模过程中，需要重点关注每一层环形绕组的同轴度公差，辐条支撑件的安装定位角度偏差需控制在合理范围内，否则会导致整体装配后出现动平衡问题，运行时产生额外振动；同时要预留绕组浸渍处理的工艺厚度，避免建模时尺寸过紧导致装配干涉。磁路设计上，环形结构的铁芯采用卷绕式加工工艺，相比叠片铁芯的接缝损耗更低，空载电流更小，配合辐条式的支撑结构，整体重量比同参数的方形电抗器更轻，安装时对承重支架的载荷要求更低。在变频设备配套场景中，这类电抗器还能有效抑制变频器输出端的dv/dt尖峰，延长后端电机的绝缘使用寿命，减少电机轴承的轴电流腐蚀问题，适配各类工业变频调速系统的配套需求。
