带散热结构300W直流降压变换装置

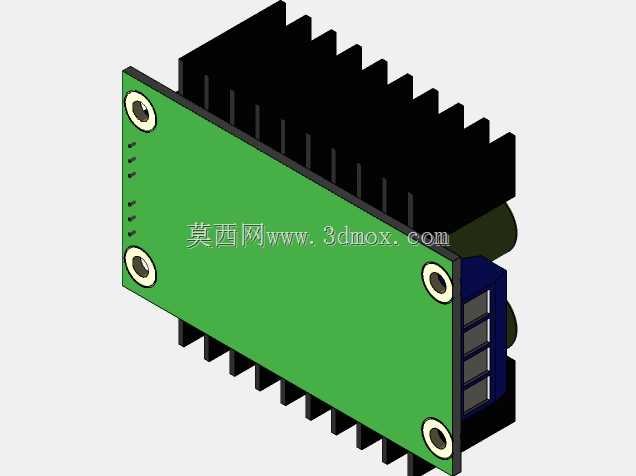

　　在工业控制板卡供电、车载电子设备适配、小型自动化模组电源改造这类场景里，经常会遇到输入直流电压高于负载额定工作电压的情况，这时候就需要用到直流降压变换装置来完成电压匹配，这款300W功率等级的DC-DC降压变换器，就是针对中小功率直流供电场景设计的电压转换单元。从结构设计来看，这款变换器主体采用PCB基板作为核心载体，基板四角预留了标准安装孔，安装孔内嵌金属衬圈，既可以通过铜柱配合螺丝完成悬空固定，也能直接贴装在设备内部的绝缘安装面上，安装孔的孔位间距参考了通用工业电源模块的安装规范，能适配多数现有设备的电源安装位，不需要额外改动安装结构。考虑到300W功率输出下功率器件的发热问题，

　　设计时在PCB板的功率器件侧加装了一体式梳齿状铝制散热片，散热片通过导热硅胶垫与发热的MOS管、整流器件紧密贴合，梳齿结构的散热齿间距经过优化，既保证了足够的散热面积，又不会因为齿距过窄导致积灰影响散热效率，自然对流条件下就能满足满功率运行的散热需求，不需要额外加装散热风扇，减少了设备运行时的噪音源和故障点。PCB板的接口端采用了直插式接线端子，输入端和输出端做了明确的区域划分，接线端子的引脚间距符合安规设计要求，能避免接线时出现短路风险，端子的额定电流匹配300W功率下的最大工作电流，长时间带载运行不会出现端子过热的情况。在电路布局上，功率回路与信号回路做了分区排布，大电流走线做了加宽加锡处理，降低走线阻抗带来的损耗和发热，

　　输入输出端都预留了滤波电容的安装位置，能有效抑制电压纹波，保证输出电压的稳定性，给后端负载提供干净的直流供电。这款变换器可以将较高的直流输入电压转换为负载所需的较低直流电压，常见的应用场景包括工业传感器集中供电、车载电子设备改装、小型通讯基站本地供电、实验室测试平台电源适配等，在选型时需要注意输入电压范围要匹配前端供电电压，输出电压匹配负载额定电压，同时安装时要保证散热片周围留有足够的空气流通空间，不要将散热面紧贴封闭的无通风结构内壁，避免热量堆积影响器件寿命。从建模细节来看，模型完整还原了散热片的齿形结构、PCB板的安装孔位、接线端子的外形尺寸以及板上核心器件的排布位置，能直接用于设备内部的装配干涉检查，也可以作为电源模块选型时的布局参考，帮助结构设计人员在设备设计阶段就完成电源模块的空间预留，避免后期装配时出现尺寸不匹配的问题。
