三角造型便携数显蒸汽汽化装置结构设计

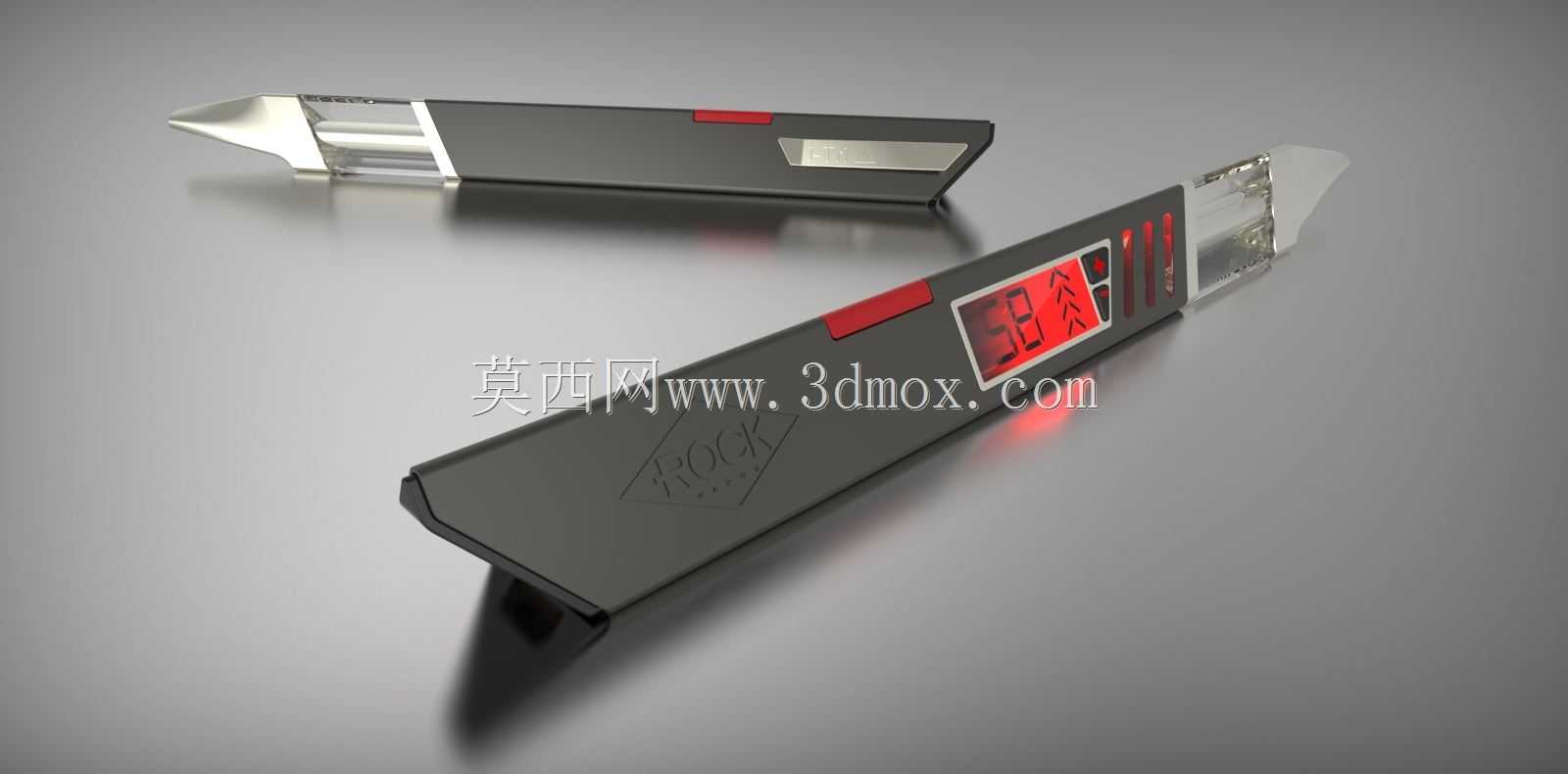

　　这款手持蒸汽汽化装置的结构设计，首先围绕成年用户单手握持的使用场景展开，整体采用三角截面的长条形态，区别于常规圆柱类手持产品的握持逻辑，三角棱边刚好贴合指腹的自然弯曲弧度，长时间握持不会出现圆柱产品易打滑、硌手的问题。从实际使用场景来看，该装置需要适配同系列主机的接驳需求，因此在端部做了标准化的插接结构，插接端的尖端做了镀铬硬化处理，既保证插拔过程中的耐磨性能，也能在插接时起到导向定位的作用，避免盲插时损坏内部密封结构。

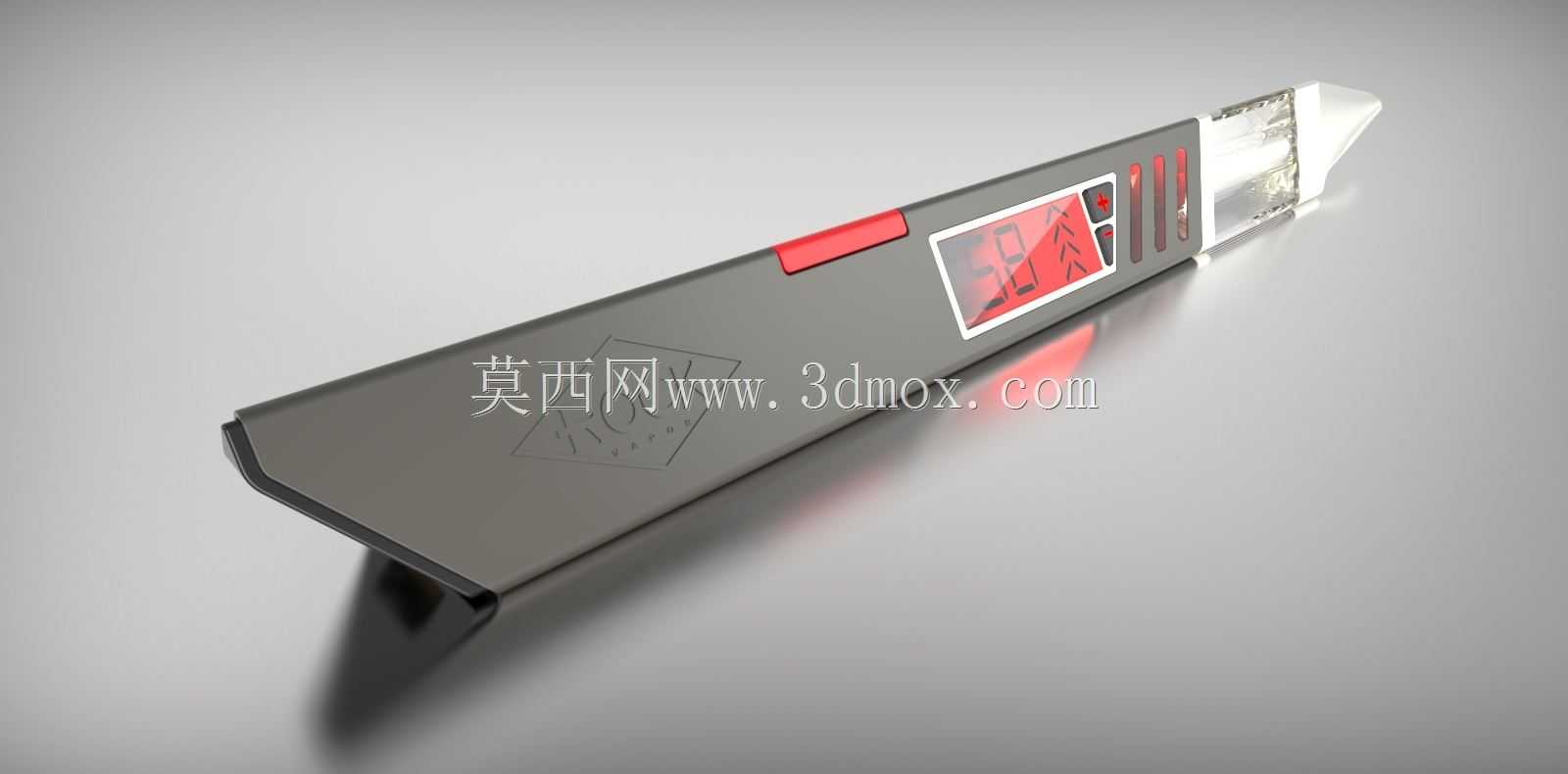

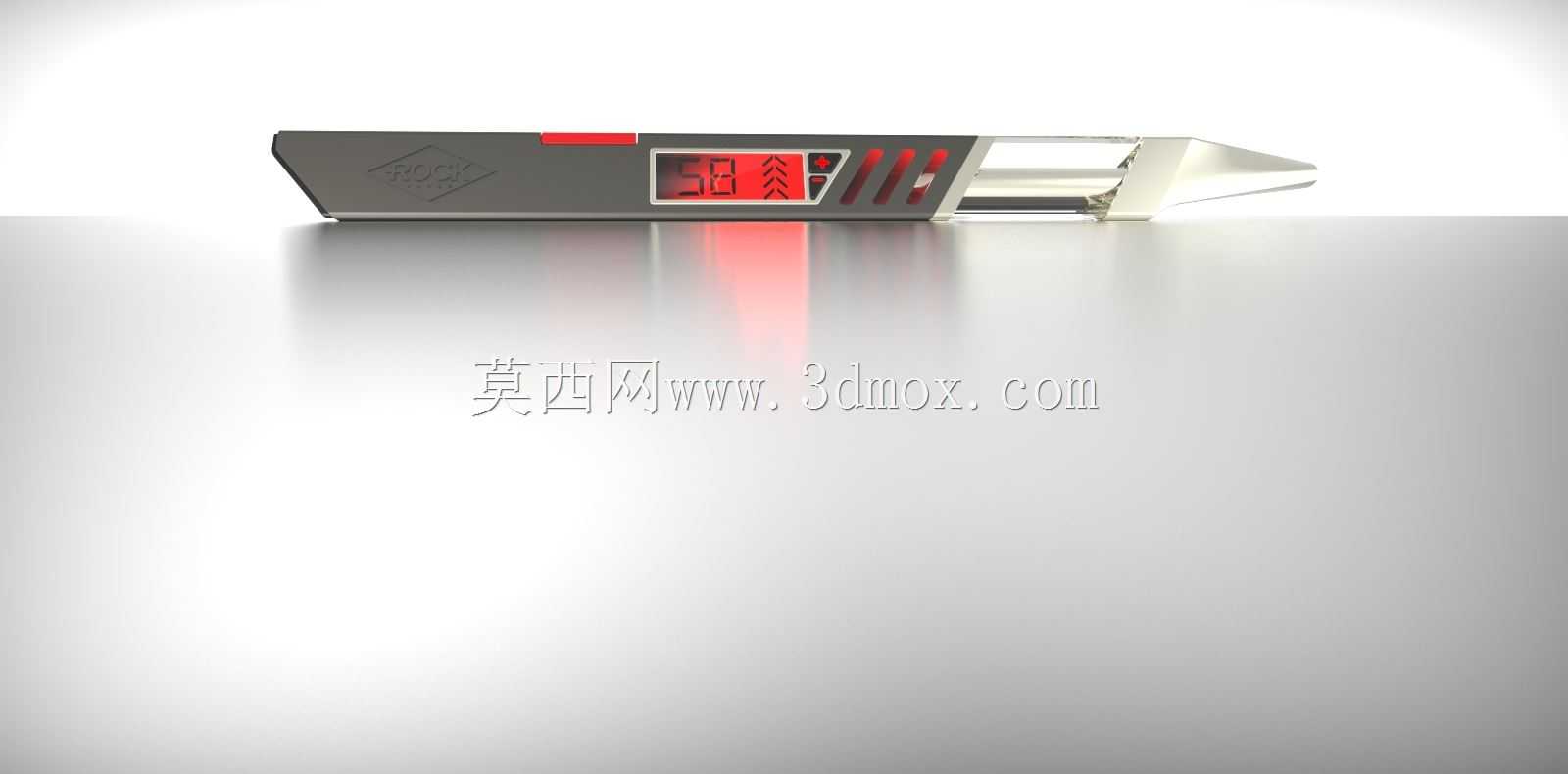

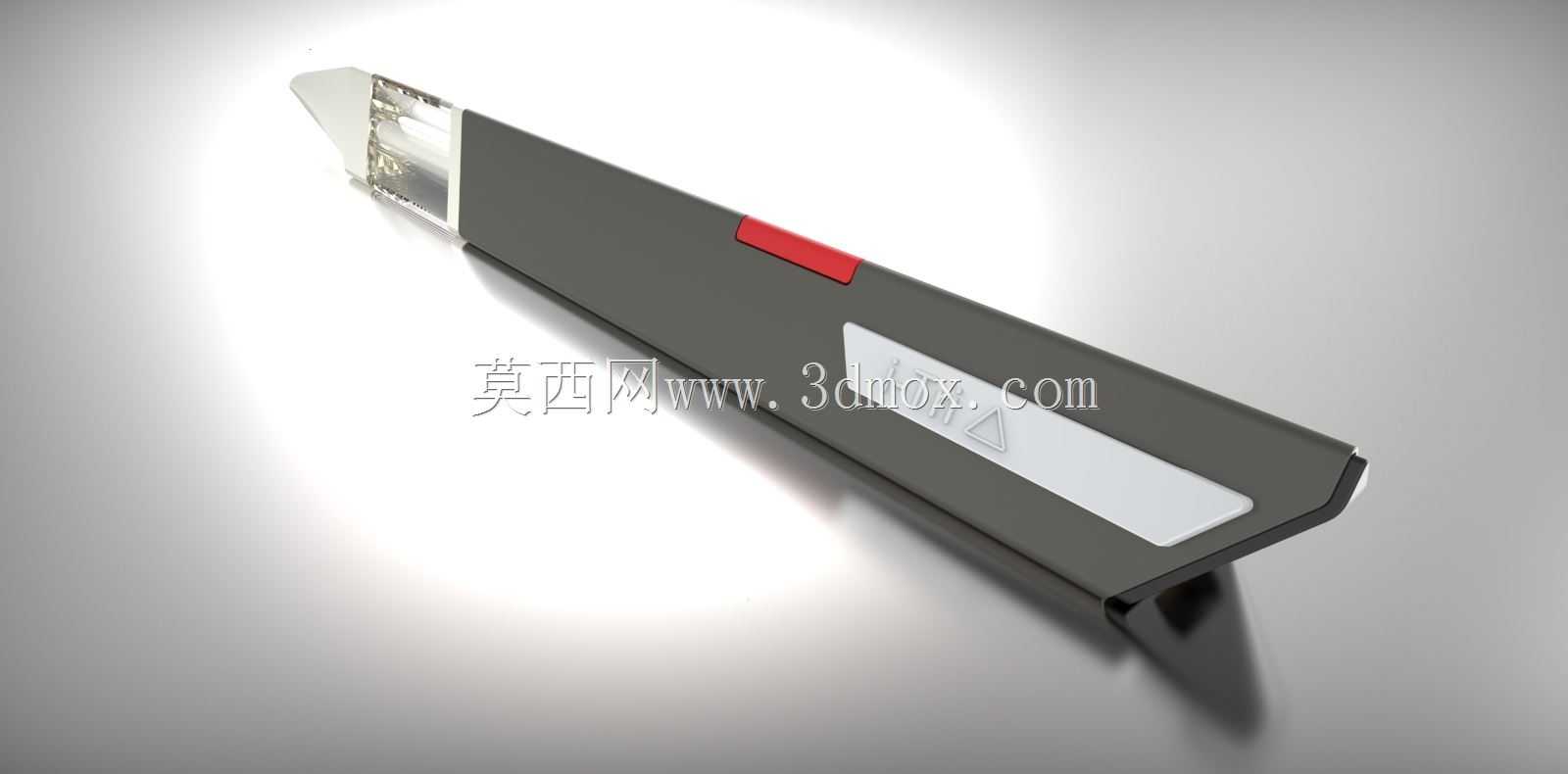

　　产品的功能集成上，将数显模块嵌入壳体侧面的下沉式槽位，红色数码管的显示角度经过反复调整，用户单手握持时视线自然下垂即可读取工作参数，不需要刻意转动手腕调整视角。数显模块的外围做了0.3mm的凸边防护，日常放置时即使屏幕朝下接触桌面，也不会直接刮花显示面板。壳体表面采用镀铬与钛色饰面的分区域处理，握持区域做了细微的晒纹处理，提升握持摩擦力，装饰区域的亮面处理则兼顾外观质感，两种表面处理的分界处做了R0.5的圆角过渡，避免加工时出现披锋，也防止用户握持时被锐边划伤。

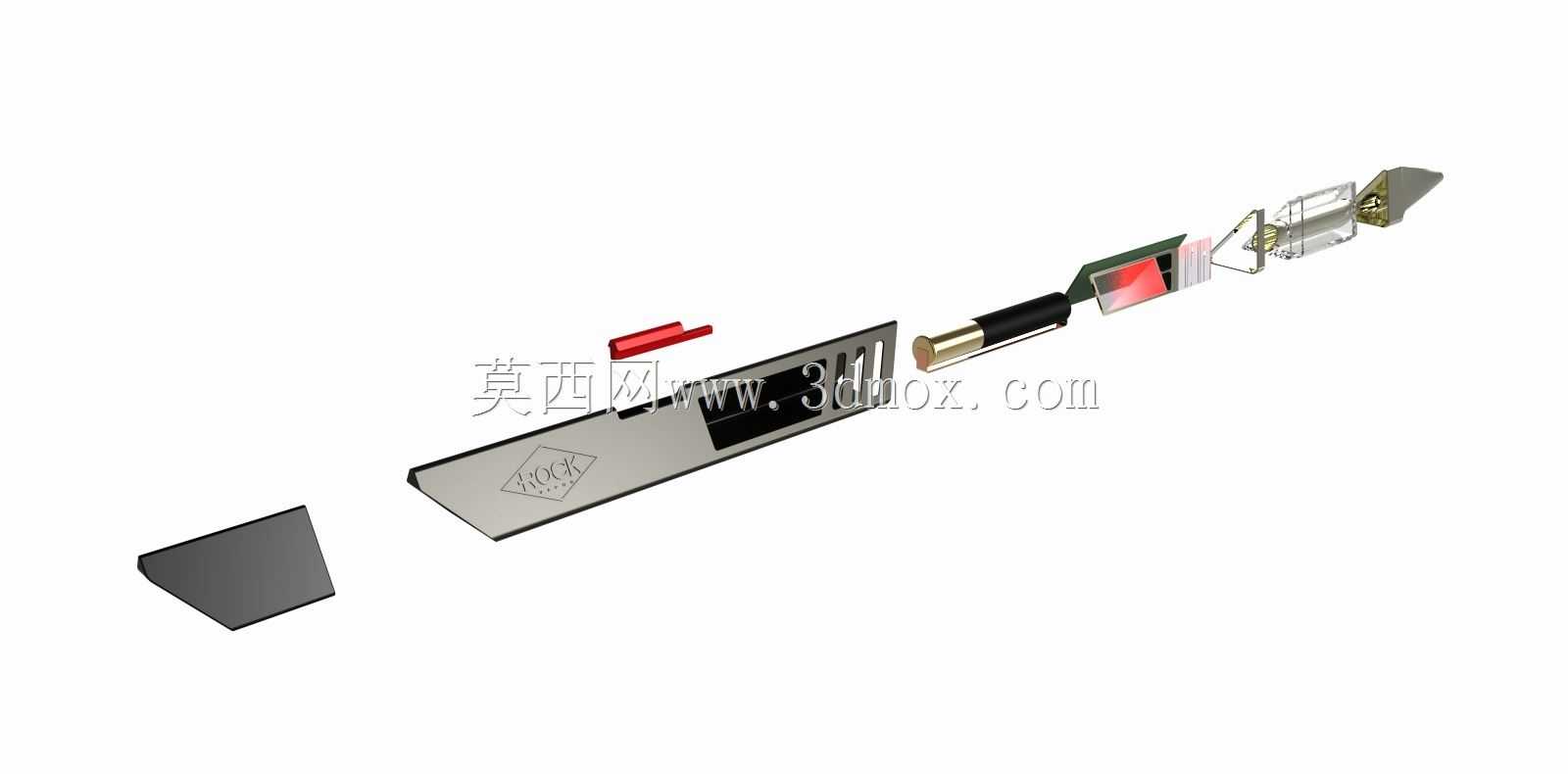

　　从结构设计的细节来看，产品的外壳采用上下扣合的装配方式，扣位均匀分布在三角截面的三个棱边内侧，每个扣位的扣合量控制在0.8mm，既保证装配后的壳体缝隙均匀，也方便后期维修时拆解，不会因为扣合量过大导致拆壳时断裂。内部的蒸汽发生模块靠近插接尖端布置，缩短蒸汽输出的路径，减少热量在壳体内的无效损耗，同时在蒸汽模块与外壳内壁之间预留了1.2mm的空气隔热层，避免外壳表面温度过高影响握持体验。电池模块布置在壳体尾端，平衡整机的重量分布，让握持时的重心落在手掌中心位置，不会出现头重脚轻的坠手感。

　　安装边界方面，整机的长度控制在140mm左右，最大宽度18mm，厚度12mm，这个尺寸刚好可以放入常规的牛仔裤口袋或者小型随身包中，不会占用过多收纳空间。端部的插接结构尺寸严格匹配同系列主机的接口公差，插接后的同轴度误差控制在0.1mm以内，保证蒸汽输出的密封性，不会出现漏汽的问题。产品表面的红色装饰条采用嵌入式安装，与壳体表面的高度差控制在0.2mm，既起到视觉点缀的作用，也不会因为凸起过高容易被剐蹭脱落。尾端的结构做了微弧收边处理，放入口袋时不会勾扯衣物面料。

　　在实际使用的可靠性设计上，壳体的棱角处都做了R1以上的圆角处理，日常不慎跌落时，圆角结构可以分散冲击力，降低壳体开裂的风险。数显模块的PCB板与壳体之间设置了缓冲泡棉，跌落时可以吸收冲击能量，避免元器件虚焊脱落。蒸汽通道的内壁做了抛光处理，减少冷凝水的附着，避免冷凝水回流损坏内部电子元件。整机的装配缝隙控制在0.1mm以内，防止日常使用时的灰尘、汗液进入壳体内部，提升产品的环境适应能力。
