日立岩石穿透适配组件结构设计

　　在矿山开采、硬岩巷道掘进、露天矿层剥离这类高磨蚀、高冲击的作业场景里，适配组件的结构合理性直接决定了破岩作业的连续运转时长，这套适配组件主要用于匹配大吨位挖掘设备的前端作业属具，承担动力传递、破岩载荷缓冲、作业端定位导向的核心作用，是硬岩穿透作业中连接主机工作臂与破岩终端的关键传力部件。

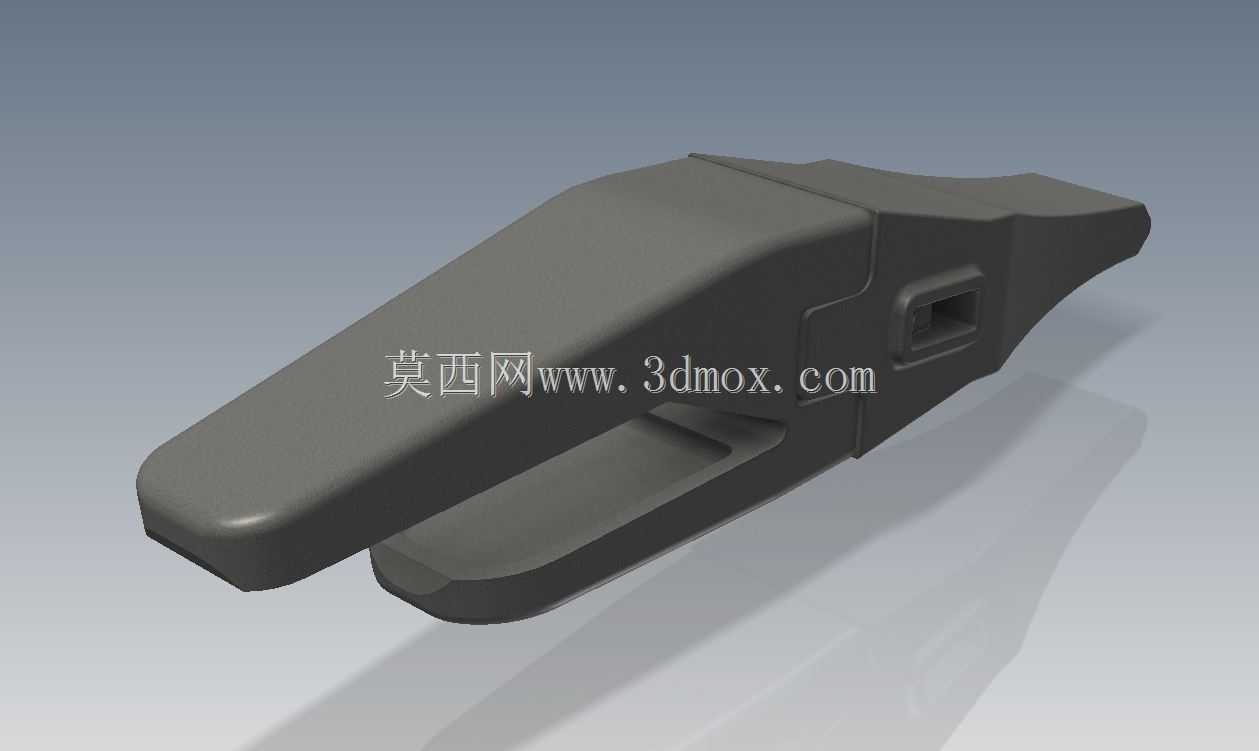

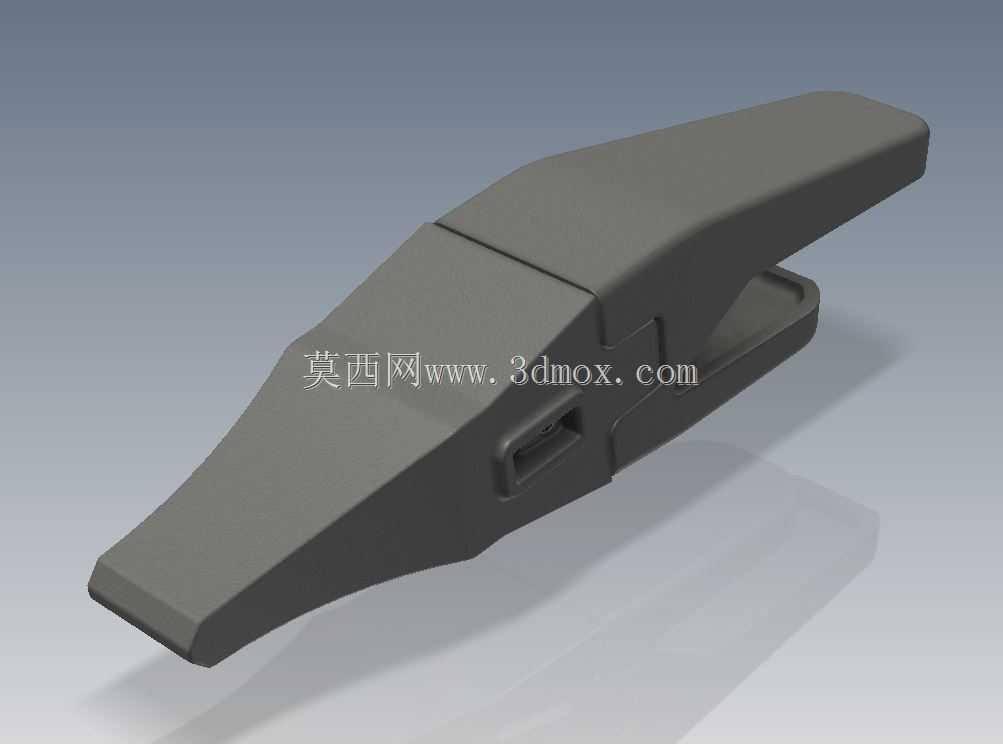

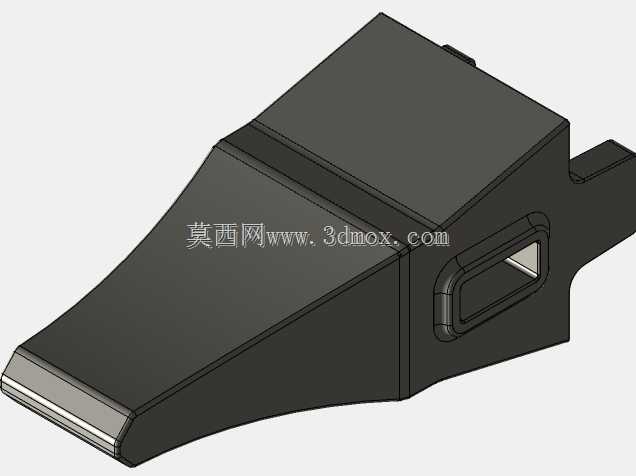

　　从实际作业工况来看，硬岩穿透作业时组件需要同时承受轴向的高频冲击载荷、径向的偏载剪切力，以及岩石碎屑高速冲刷带来的磨粒磨损，因此在结构设计阶段，首先对整体受力路径做了连续化处理：整体采用楔形变截面流线外形，从连接端到作业端逐步收窄，既可以减少破岩进尺过程中岩石对组件侧面的摩擦阻力，也能让轴向冲击载荷沿着组件中轴线均匀传递，避免局部应力集中导致的结构开裂。组件的上下壳体采用扣合式装配结构，配合侧部的嵌入式定位卡槽，不需要额外增加外露的连接紧固件，一方面减少了作业过程中紧固件受冲击松动脱落的风险，另一方面也让组件外表面保持连续顺滑，避免岩屑在结构缝隙中卡滞堆积，减少日常清理维护的工作量。

　　在安装边界的设计上，组件的连接端采用与主机工作臂匹配的标准化接口尺寸，接口处的定位面做了加厚处理，配合侧面的锁止槽结构，安装时可以快速完成对位卡接，锁止后连接面的贴合率不低于90%，能够有效减少冲击作业时的连接间隙，降低连接部位的冲击磨损。组件的整体外轮廓在设计时充分考虑了作业摆角范围，在最大作业摆角状态下，组件外壳不会与工作臂的护板结构发生运动干涉，同时预留了足够的管线布置空间，适配液压驱动型破岩终端的管路走线需求，避免作业过程中管线被岩石剐蹭破损。

　　从功能特性来看，组件的内部腔体做了等强度壁厚设计，在保证整体结构刚度的前提下尽可能控制组件自重，降低主机工作臂的前端负载，提升作业时的动作响应速度。外壳的棱角位置全部做了大圆弧过渡处理，避免应力集中的同时，也能减少岩屑对棱角位置的冲蚀磨损，延长组件的整体使用寿命。组件下部的夹持定位结构采用对称式设计，能够对破岩终端形成稳定的双侧夹持，在承受偏载作业时，夹持面的受力分布更均匀，不会出现单侧受力过大导致的终端偏移问题。

　　在设计思路上，这套组件没有采用复杂的分体拼接结构，而是尽可能减少零件数量，整体仅由上下两个主体壳体配合内部的定位结构组成，降低了加工装配的难度，也减少了故障点的数量。针对作业过程中最容易出现磨损的前端导向部位，设计时预留了耐磨堆焊的加工余量，用户可以根据实际作业的岩石硬度，在前端表面堆焊耐磨层，进一步提升组件的耐磨性能，不需要整体更换组件就能延长使用寿命。组件的表面没有多余的凸起结构，所有的连接结构都隐藏在壳体内部，在破岩进尺过程中，岩屑可以顺着流线型的外表面自然滑落，不会在组件表面堆积，减少了岩屑堆积带来的额外作业阻力。

　　从实际使用的角度出发，这套适配组件的结构尺寸完全匹配对应吨位主机的作业参数，在最大穿透深度下，组件的整体变形量控制在材料许用变形范围内，不会因为刚性不足导致作业精度下降。连接部位的锁止结构采用机械式自锁设计，作业过程中不需要额外的锁紧操作，依靠冲击载荷的轴向分力就能保持锁止状态，避免作业过程中连接松脱。日常维护时，只需要定期检查连接面的磨损情况，清理卡槽内的岩屑即可，不需要复杂的维护保养流程，能够适配矿山、隧道这类野外连续作业的场景需求，减少停机维护的时间占比，提升硬岩作业的整体施工效率。
