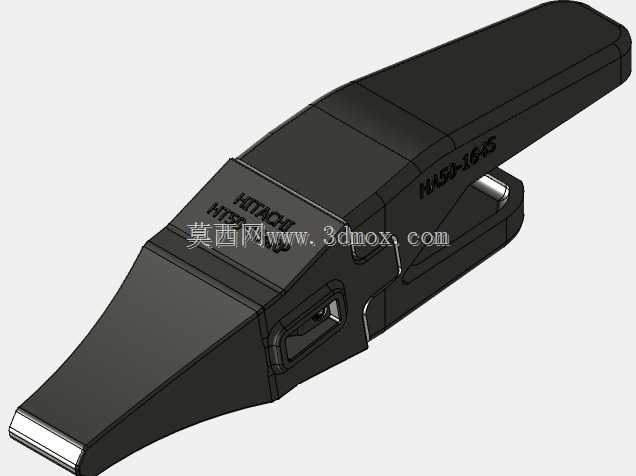

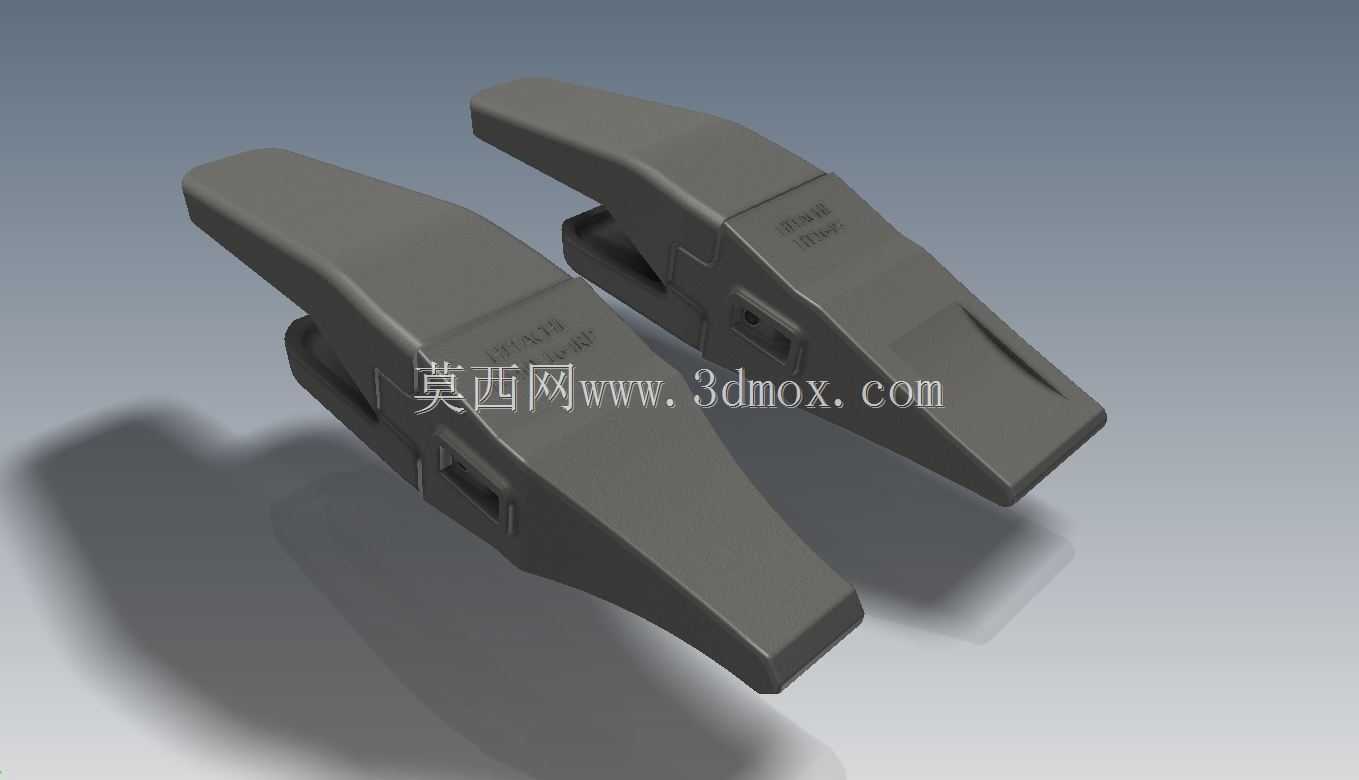

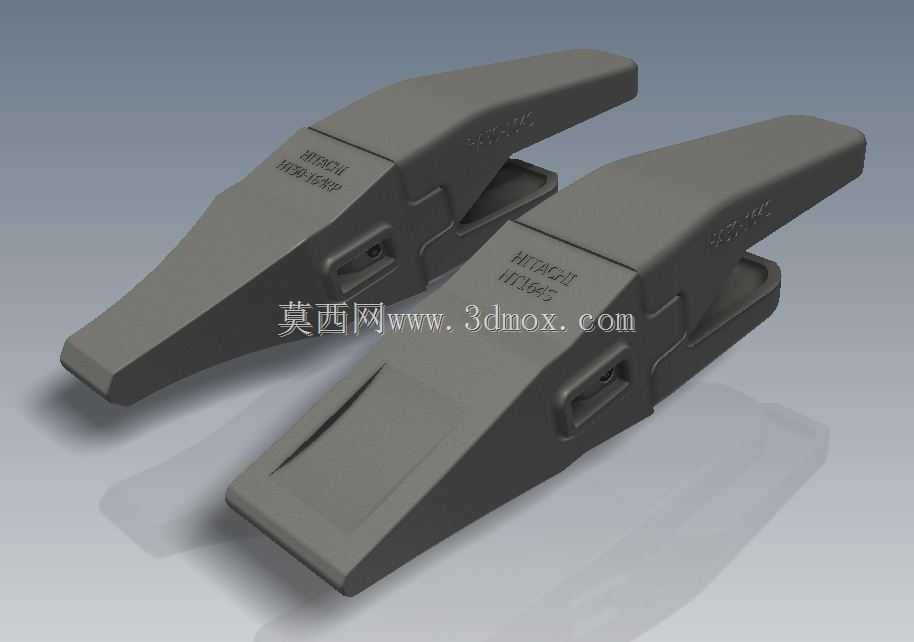

日立HA50系列凿岩机斗齿标准组件

　　这类斗齿组件主要配套凿岩、矿山采掘类作业设备使用，在硬岩破碎、矿层剥离、土石方凿挖工况中，直接与作业面接触承担载荷冲击，是前端作业装置里损耗率较高的易损部件。从结构设计来看，整体采用楔式自紧安装逻辑，齿身沿长度方向做渐变收窄的楔形轮廓，前端切入角经过反复校核，既保证切入硬岩时的劈裂分力足够，又避免齿尖过薄导致受冲击崩裂。齿身背部预留的卡槽与齿座配合时，不需要额外加装复杂锁件，作业过程中受轴向挤压力会越卡越紧，大幅降低中途脱落的故障概率。齿身侧面的加强筋沿载荷传递方向布置，从齿尖受力点一直延伸到后端安装位，把冲击载荷均匀分散到整个齿身截面，避免应力集中在卡槽位置出现断裂。表面做了等厚的耐磨层预留设计，建模时已经把磨损余量计入外形尺寸，

　　正常磨损范围内不需要提前更换，能最大化利用材料，降低作业中的配件更换频次。安装边界上，齿座配合面的公差按照工程机械重载配合标准设定，卡槽的定位凸台尺寸与同系列日立HA50机型的齿座完全适配，安装时只需要清理配合面的碎石残渣，对准卡槽推入到位即可，不需要额外修磨适配，现场更换单颗斗齿的耗时能控制在十分钟以内，减少停机等待时间。从实际作业场景出发，这类斗齿在花岗岩、玄武岩等硬岩凿挖工况下，相比普通平口斗齿的切入效率提升明显，楔形轮廓能顺着岩层裂隙楔入，不需要额外施加过大的推进力就能破开岩面，同时齿身的流线型外形能减少作业过程中岩土的粘附，在粘性土层作业时也不会出现积泥糊住齿面的情况。建模过程中对齿身的壁厚做了等强度优化，

　　不同位置的壁厚根据受力大小调整，非受力区域适当减薄控制整体重量，受力集中的齿根、卡槽位置做加厚处理，兼顾耐磨性能和整机负载平衡，不会因为斗齿过重增加前端动臂的载荷负担。齿身表面的标识区域做了凹陷设计，避免作业过程中标识被磨损失去识别性，方便现场配件盘点和更换时快速核对型号。在结构验证阶段，这类组件的模型已经做过模拟冲击载荷校核，在最大作业冲击载荷下，齿身的最大应力位置出现在齿根过渡圆角处，数值远低于耐磨合金钢的许用应力，正常作业工况下不会出现脆性断裂，失效形式以正常磨损为主，符合矿山、凿岩作业的配件损耗规律。
