多轴CNC加工演示用花形底座时钟装置

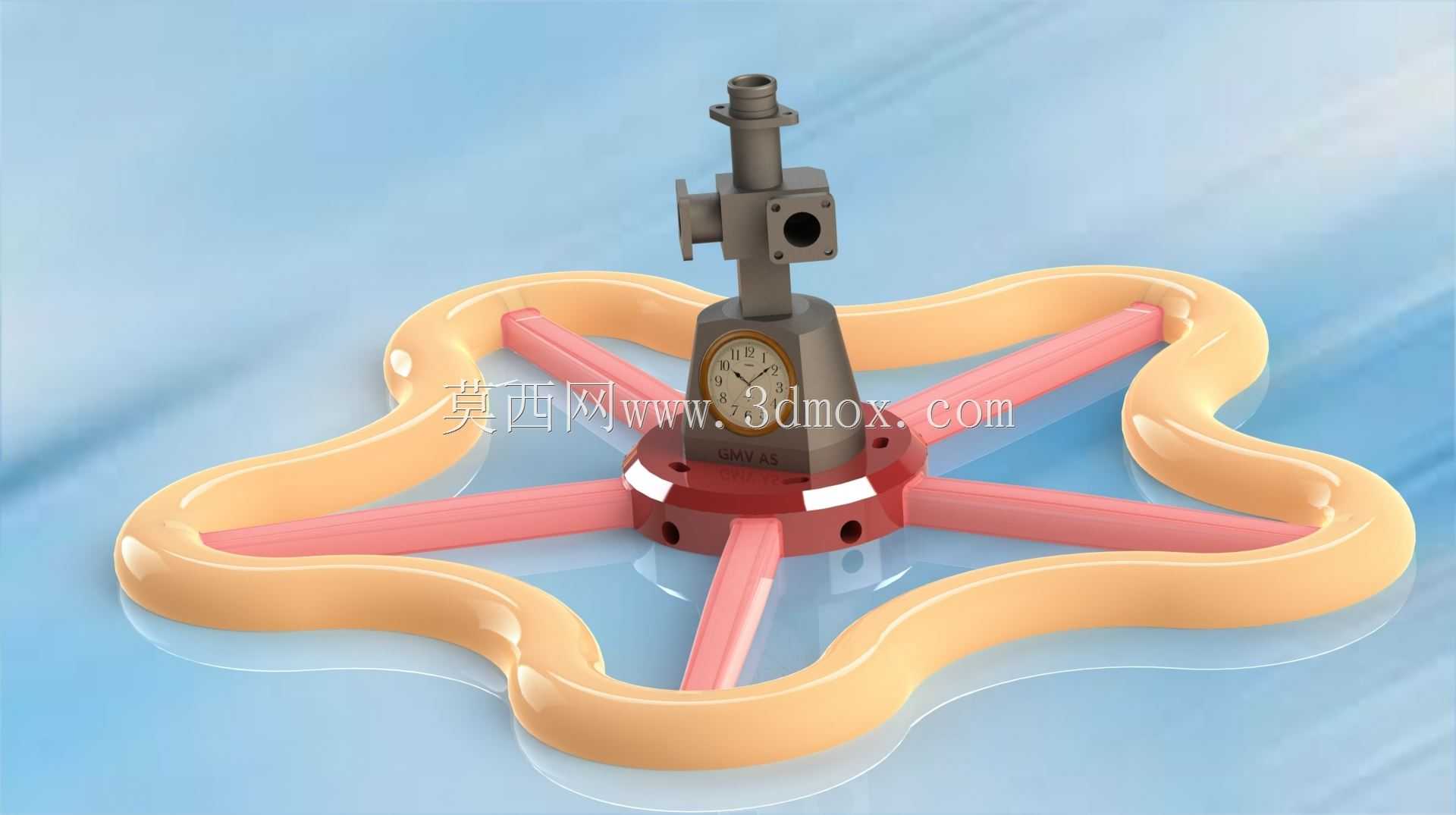

　　这套演示装置的核心定位是多轴CNC加工场景下的工艺展示载体，并非普通民用计时时钟，其设计初衷是在机床展会、技能实训车间、加工工艺验证环节，直观呈现多工序复合加工的成型能力，让观摩者能快速理解不同切削工艺对应的结构特征。装置整体分为上部时钟主体与下部花形承载底座两个核心部分，二者采用孔轴配合的插接式连接，时钟主体底部设置定位轴颈，与底座中心的安装孔采用H7/g6的间隙配合，装配时无需额外紧固件即可实现稳定定位，拆卸时可直接向上拔出，方便单独展示时钟主体的加工细节，也可更换不同工艺加工的演示件适配不同展示主题。下部花形底座采用对称五辐支撑结构，外围是连续的波浪形围边，五根径向辐条从中心安装座向外延伸至围边内侧，将围边与中心座连接为整体，

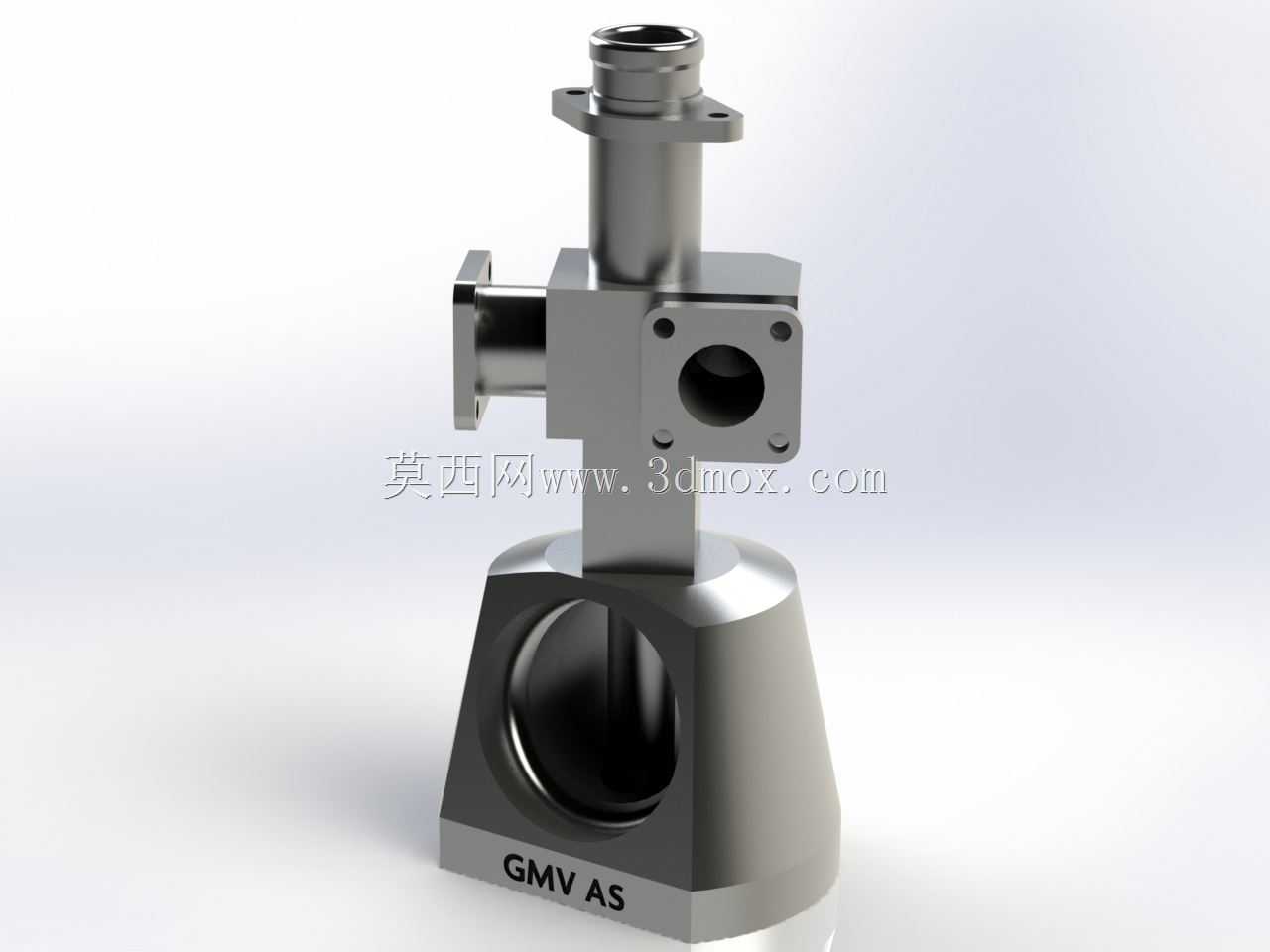

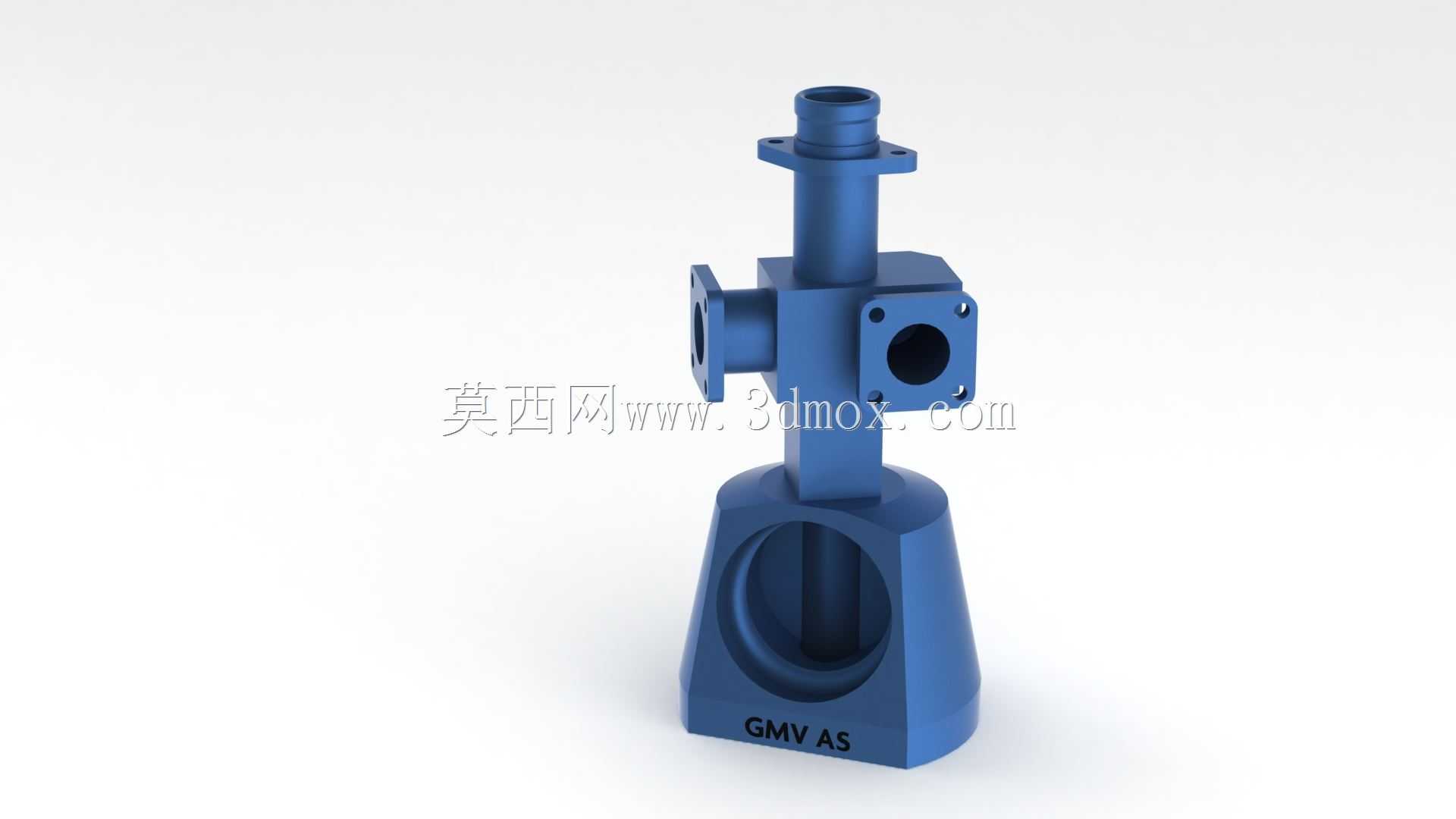

　　这种结构一方面通过大尺寸外轮廓提升放置稳定性，避免演示过程中受碰撞倾倒，另一方面围边与辐条的曲面、平面过渡结构，可分别展示五轴联动铣削曲面、三轴铣削平面、车削回转面的不同加工效果，辐条上预留的小孔可作为钻削工艺的展示特征，每个孔的孔径、孔深公差均按IT7级加工精度设计，可直观验证钻削工序的位置度与尺寸精度。上部时钟主体的基座为回转类结构，主体部分采用车削工艺完成外圆、端面的粗精加工，侧面伸出的接口结构采用四轴联动铣削完成侧面孔、安装平面的加工，顶部的阶梯轴结构同时集成了外圆车削、端面槽加工、径向孔钻削的工艺特征，时钟表盘嵌入基座正面的沉台内，沉台与表盘的配合公差按IT8级设计，既保证装配顺畅，又不会出现过大间隙影响展示效果。

　　从安装边界来看，底座最大外轮廓直径控制在320mm范围内，整体放置高度为210mm，可适配常规的机床操作台面、实训展示台的放置空间，无需额外定制安装支架，直接放置即可满足展示需求。中心安装孔的深度为25mm，可兼容轴颈直径20mm的各类演示工件，除了配套的时钟主体外，也可换装其他车铣复合加工的样件，拓展演示场景。在实际实训场景中，这套装置可作为多工序加工的对标样件，学员可对照每个结构特征，拆解对应的加工工序、刀具选型、切削参数设置，比如外围波浪围边的曲面加工，需要采用球头铣刀配合五轴摆角加工，避免球头刀刀尖切削导致的表面质量缺陷；辐条与中心座的过渡圆角采用R3的圆弧过渡，既避免应力集中导致底座受碰撞开裂，也可展示圆角铣削的加工效果。

　　时钟主体侧面的垂直相交孔结构，可作为相交孔加工的演示案例，展示如何通过四轴分度保证两孔的垂直度公差，避免孔位偏移导致的装配干涉。整套装置的所有结构特征均围绕加工工艺展示设计，没有冗余的装饰结构，每个曲面、平面、孔位、倒角都对应特定的加工工序，既可以作为工艺展示的实物载体，也可作为多轴加工编程的练习模型，建模过程中所有特征均采用参数化设计，调整尺寸参数即可快速生成不同规格的演示样件，适配不同加工设备的演示需求。比如针对小型教学用CNC设备，可将底座外轮廓缩小至200mm，缩短加工时长，适合课堂实训的短周期加工练习；针对展会展示用的大尺寸样件，可将整体尺寸放大1.5倍，让远距离的观摩者也能清晰看到各个加工特征。在结构强度方面，底座的辐条厚度设计为12mm，围边厚度为15mm，采用整体铝坯加工成型时，可承受日常展示过程中的磕碰、挪动不会出现变形，中心安装座的厚度为30mm，保证与时钟主体配合时的支撑刚度，不会因重心偏高出现晃动。时钟主体的重心位于安装配合面以下，装配后整体重心落在底座中心区域，即使底座受到水平方向的推力，也不会出现倾翻。
